Toyota Lexus RX450HL/350L
2017-12 → 2022-09 · chassis GGL26,GYL26 · catalogue 522530 · Europe
Supported model
Data version 2023-05

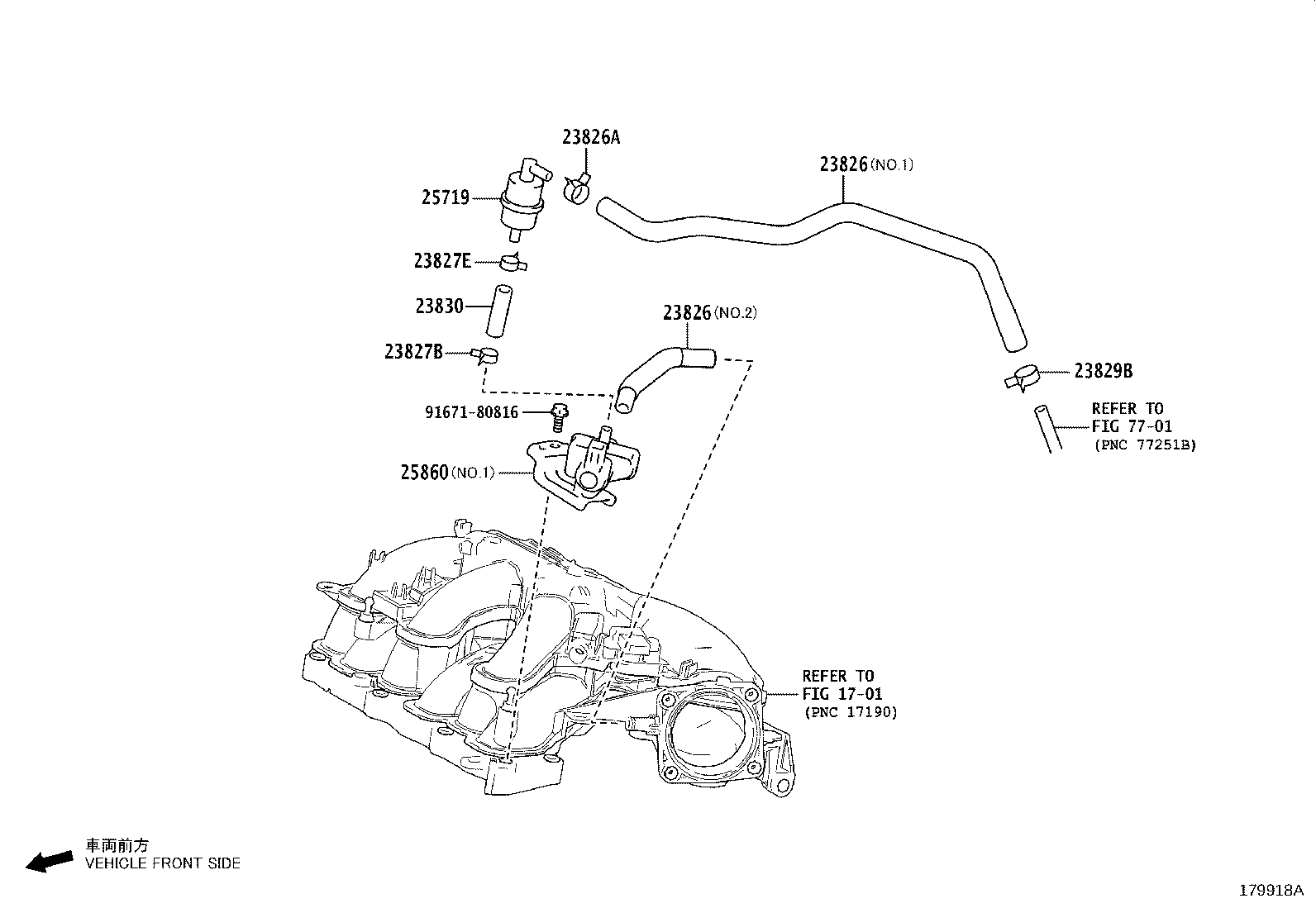

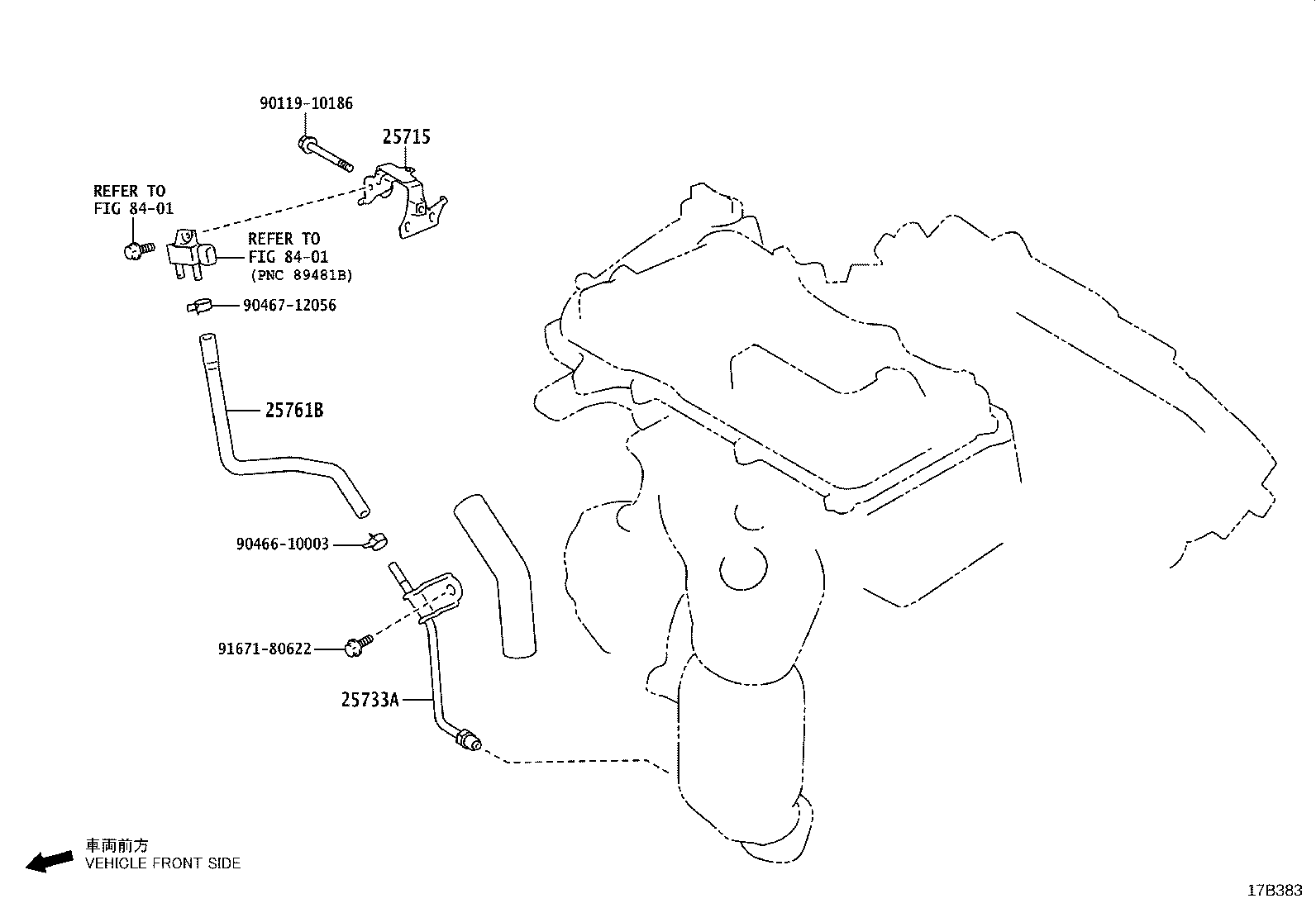

Vacuum Piping
18 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 17308B | Hose Sub-assy, Vacuum |
| 17308C | Clamp(FOR VACUUM HOSE) |
| 17361M | Tube, Air |
| 17362A | Tube, Air, NO.2 |
| 23820 | Hose Assy, Fuel Vapor Feed |
| 23826 | Hose, Fuel Vapor Feed, NO.1 |
| 23826A | Clip(FOR FUEL VAPOR FEED HOSE, NO.1) |
| 23827B | Clip(FOR FUEL VAPOR FEED HOSE, NO.2) |
| 23827E | Clip(FOR FUEL VAPOR FEED HOSE, NO.2) |
| 23829B | Clip(FOR FUEL VAPOR FEED HOSE) |
| 23830 | Hose Assy, Fuel Vapor Feed, NO.2 |
| 25715 | Bracket, Emission Control Valve |
| 25719 | Tank, Vacuum Surge |
| 25733A | Pipe, Vacuum, NO.1 |
| 25761B | Hose, Vaccum Transmitting, NO.1 |
| 25860 | Valve Assy, Vacuum Switching, NO.1 |
| 25860A | Valve, Vacuum Switching, NO.1 |
| 25860D | Valve Assy, Vacuum Switching, NO.2 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
