Toyota Lexus RX450HL/350L
2017-12 → 2022-09 · chassis GGL26,GYL26 · catalogue 522530 · Europe
Supported model
Data version 2023-05

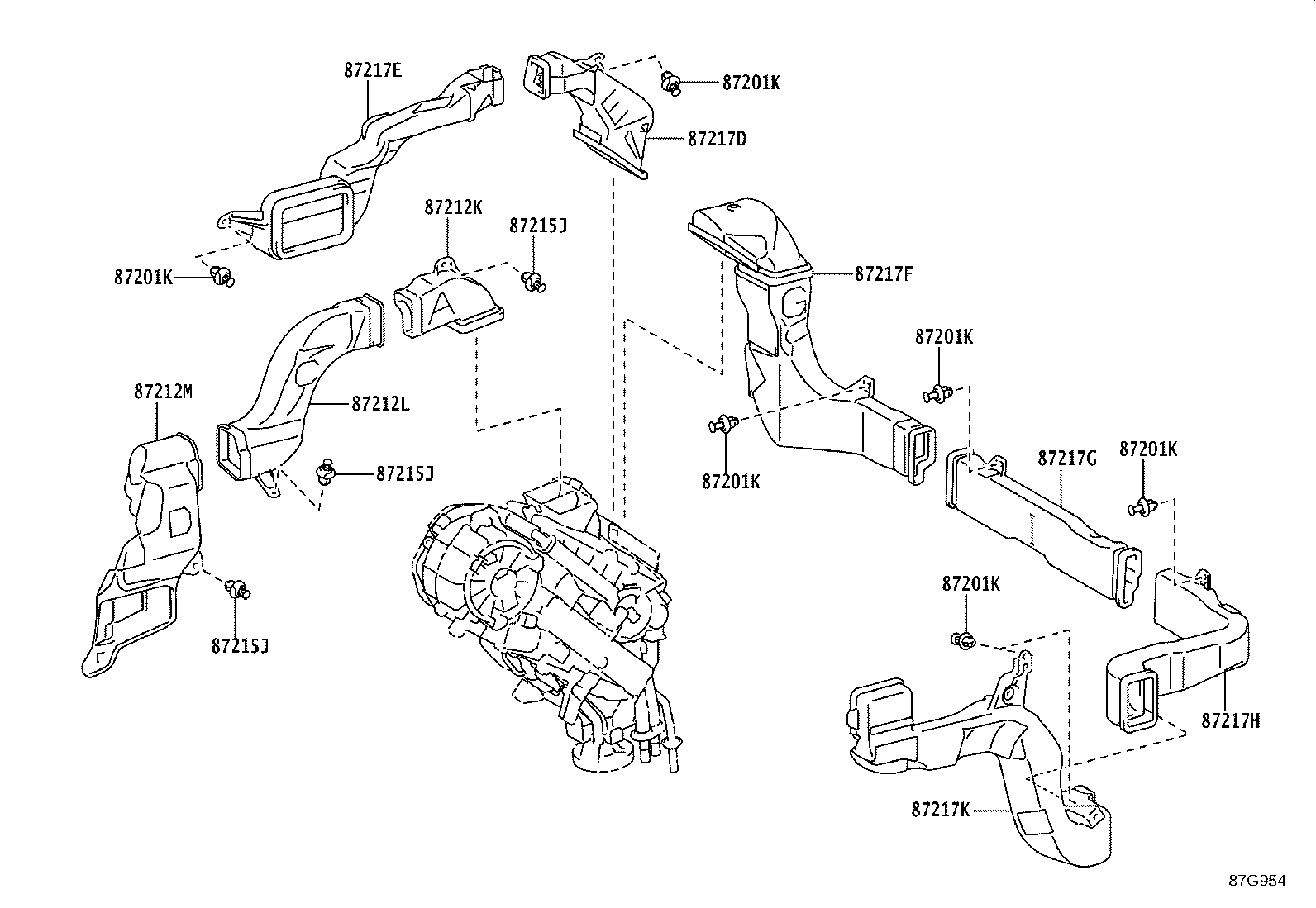

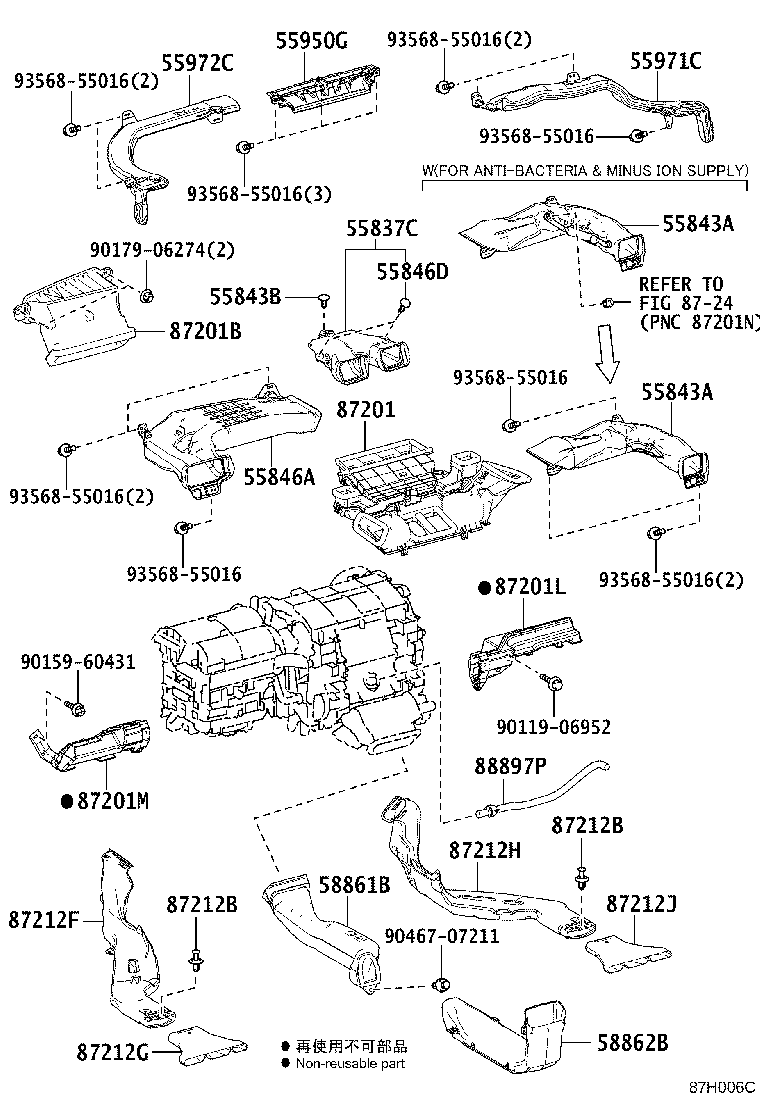

Heating & Air Conditioning - Control & Air Duct
37 part groups · 13 illustrations
Illustrations
Part groups
| PNC | Description |
|---|---|

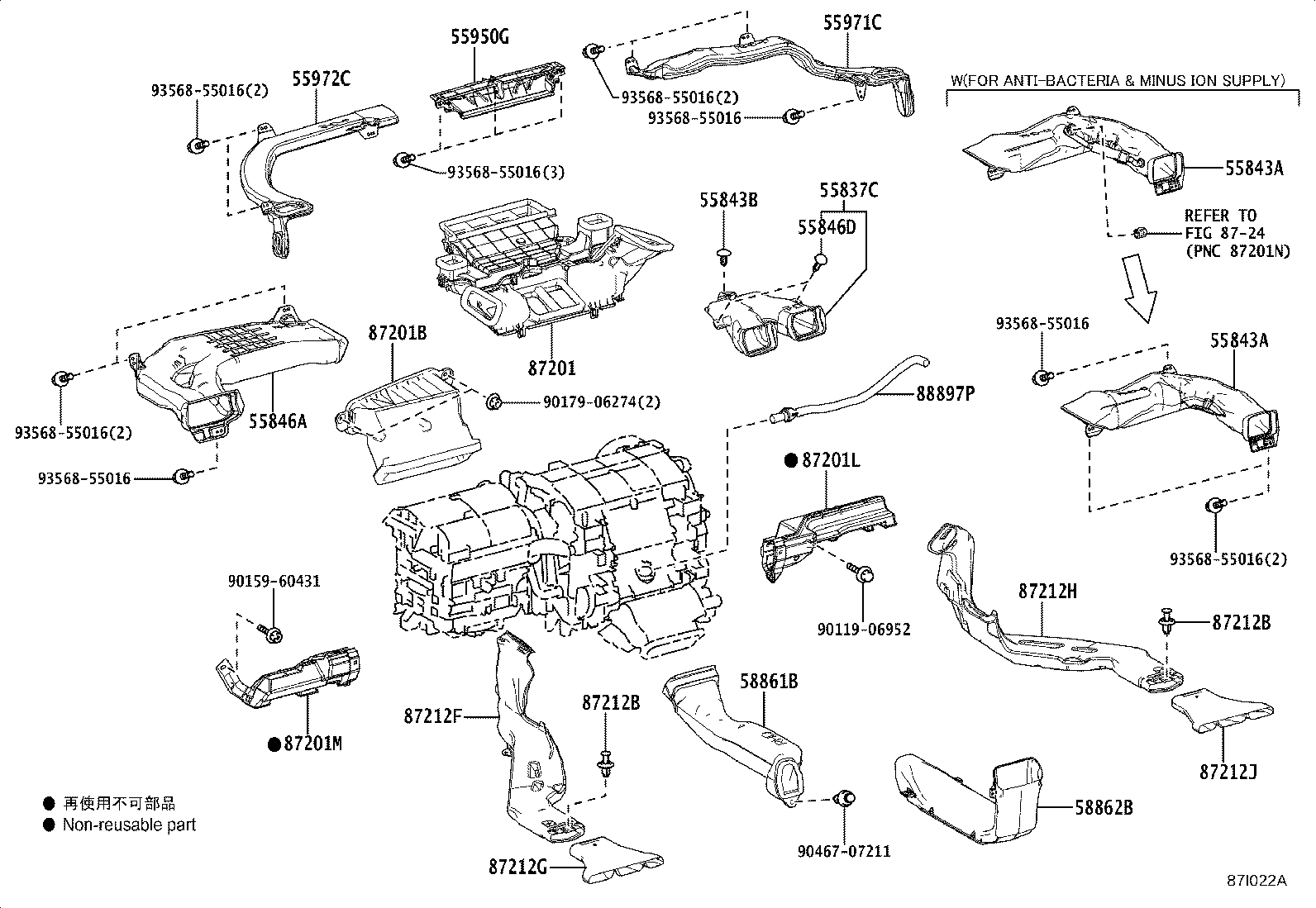

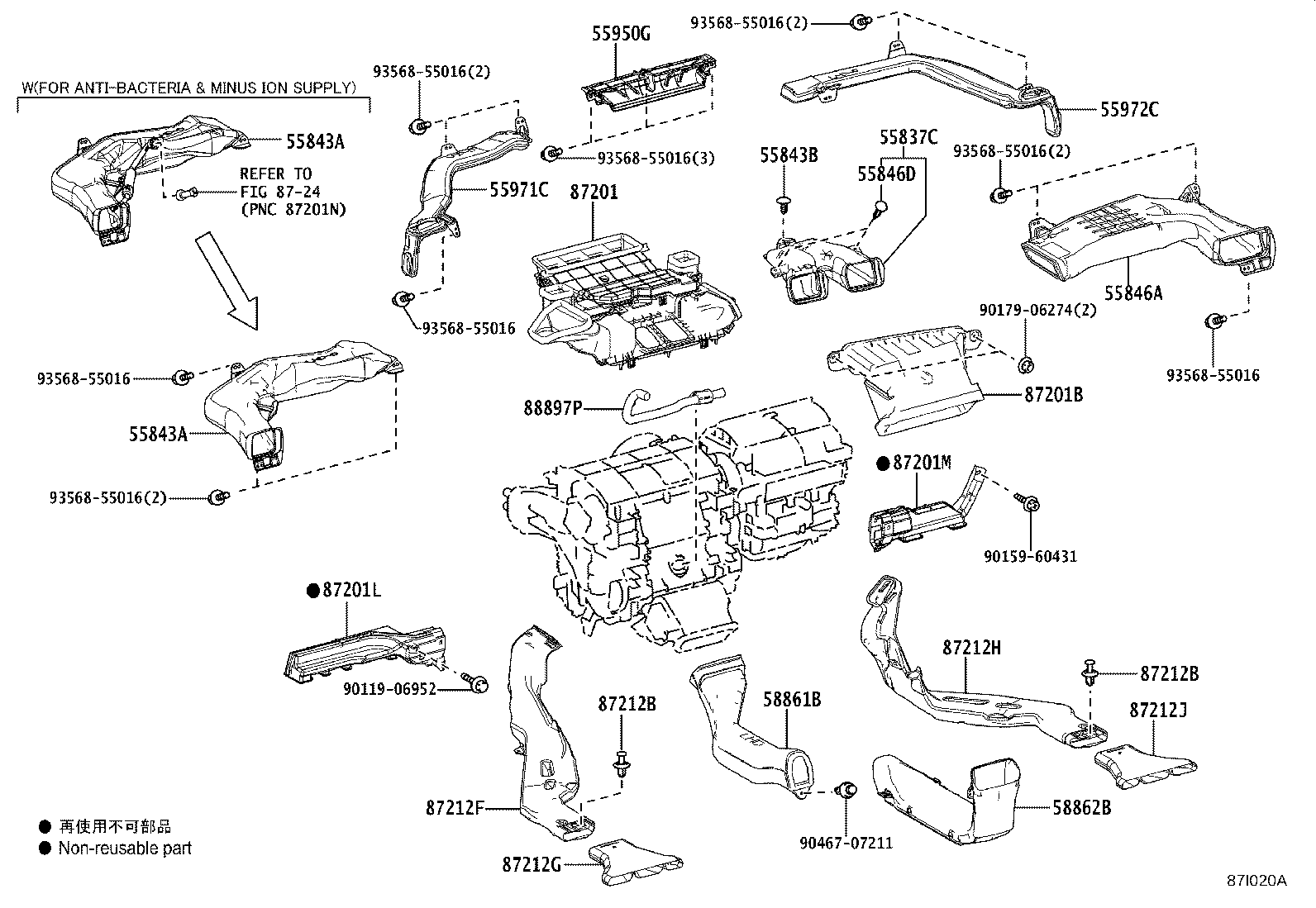

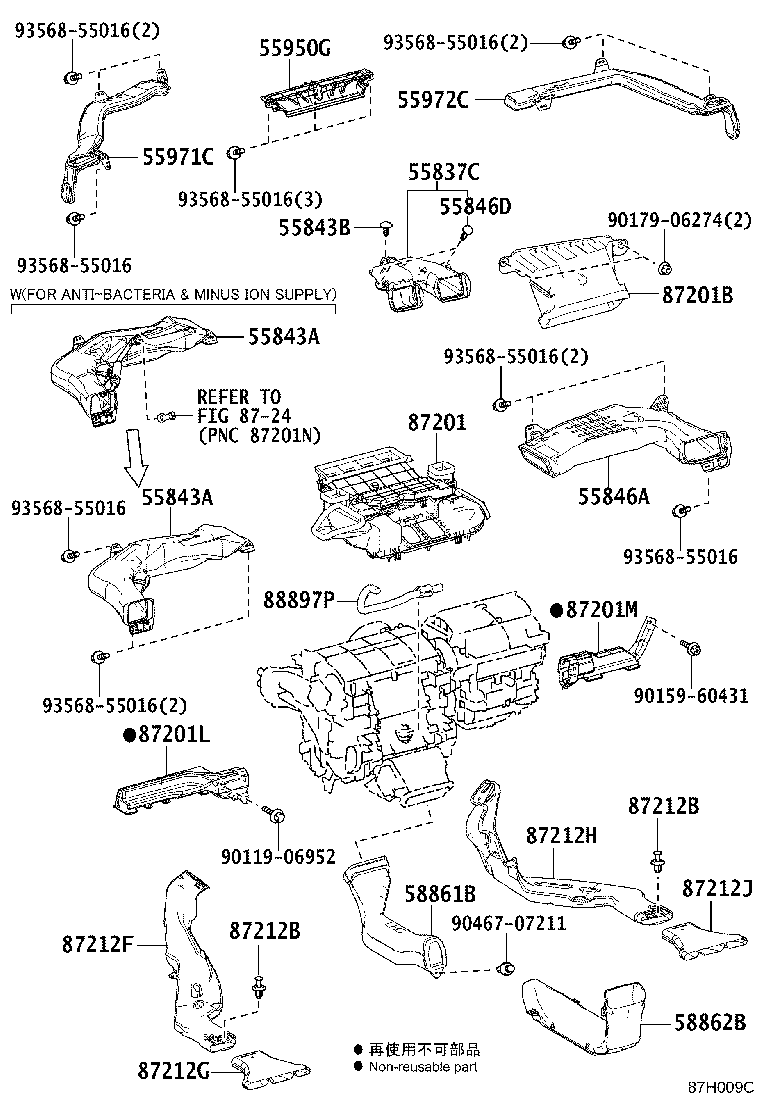

| 55837C | Duct, Heater TO Register Center Sub |
| 55843A | Duct, Heater TO Register, NO.1 |
| 55843B | Clip, Heater TO Register Duct |
| 55846A | Duct, Heater TO Register, NO.4 |
| 55846D | Clip, Heater TO Register Duct |
| 55900D | Control Assy, Air Conditioner, NO.2 |
| 55950G | Nozzle Assy, Defroster |
| 55971C | Duct, Side Defroster Nozzle, NO.1 |
| 55972C | Duct, Side Defroster Nozzle, NO.2 |
| 58861B | Duct, Console Box, NO.1 |
| 58862B | Duct, Console Box, NO.2 |
| 87201 | Duct Sub-assy, Air, NO.1 |
| 87201B | Duct Sub-assy, Air, NO.2 |
| 87201K | Clip (FOR AIR DUCT) |
| 87201L | Duct Sub-assy, Air, NO.4 |
| 87201M | Duct Sub-assy, Air, NO.5 |
| 87212 | Duct, Air, Rear NO.1 |
| 87212B | Clip, Air Duct |
| 87212F | Duct, Air, Rear NO.2 |
| 87212G | Duct, Air, Rear NO.3 |
| 87212H | Duct, Air, Rear NO.4 |
| 87212J | Duct, Air, Rear NO.5 |
| 87212K | Duct, Air, Rear NO.6 |
| 87212L | Duct, Air, Rear NO.7 |
| 87212M | Duct, Air, Rear NO.8 |
| 87215J | Clip (FOR AIR REAR DUCT) |
| 87217D | Duct, Air, Rear Side NO.1 |
| 87217E | Duct, Air, Rear Side NO.2 |
| 87217F | Duct, Air, Rear Side NO.3 |
| 87217G | Duct, Air, Rear Side NO.4 |
| 87217H | Duct, Air, Rear Side NO.5 |
| 87217K | Duct, Air, Rear Side NO.6 |

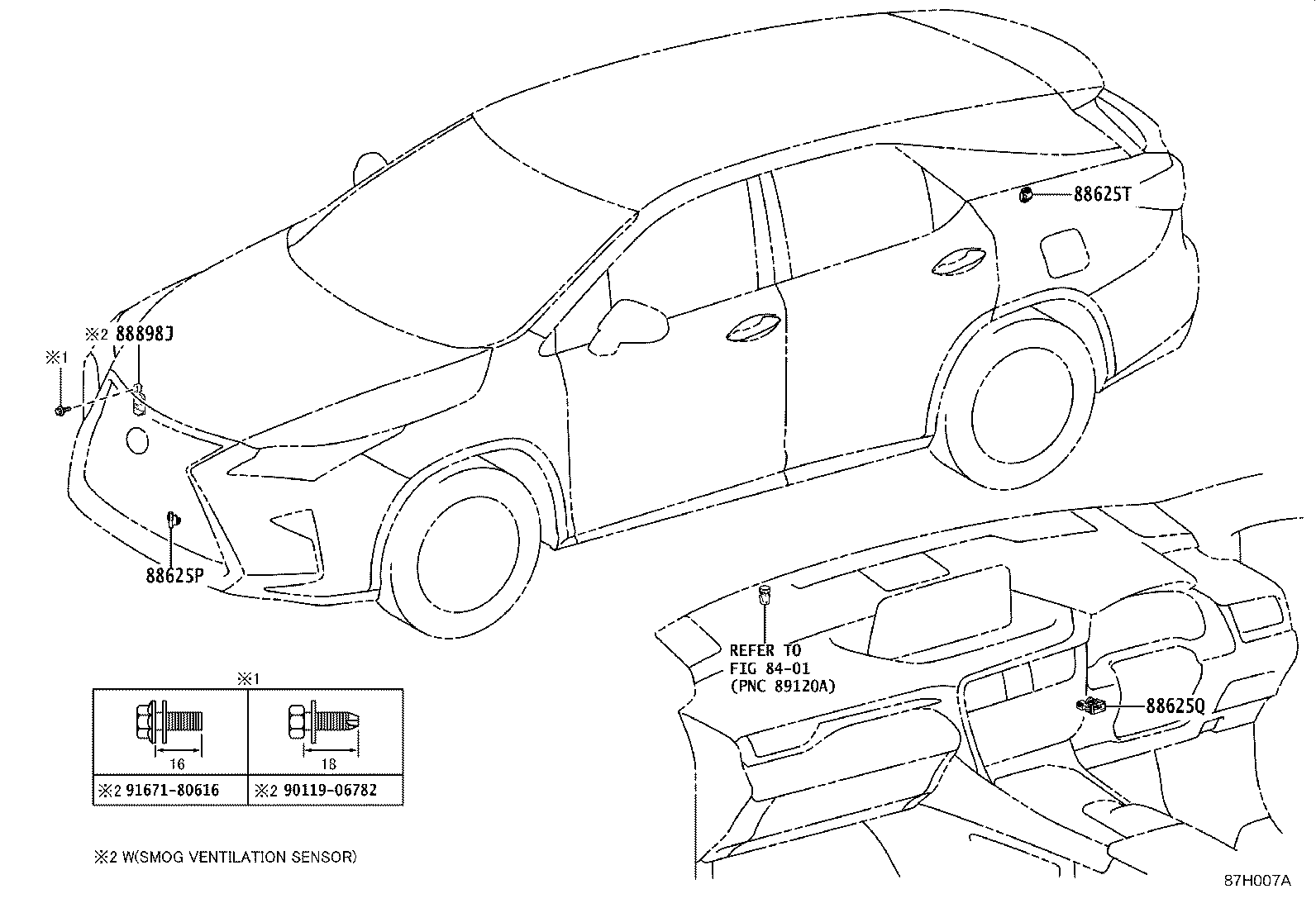

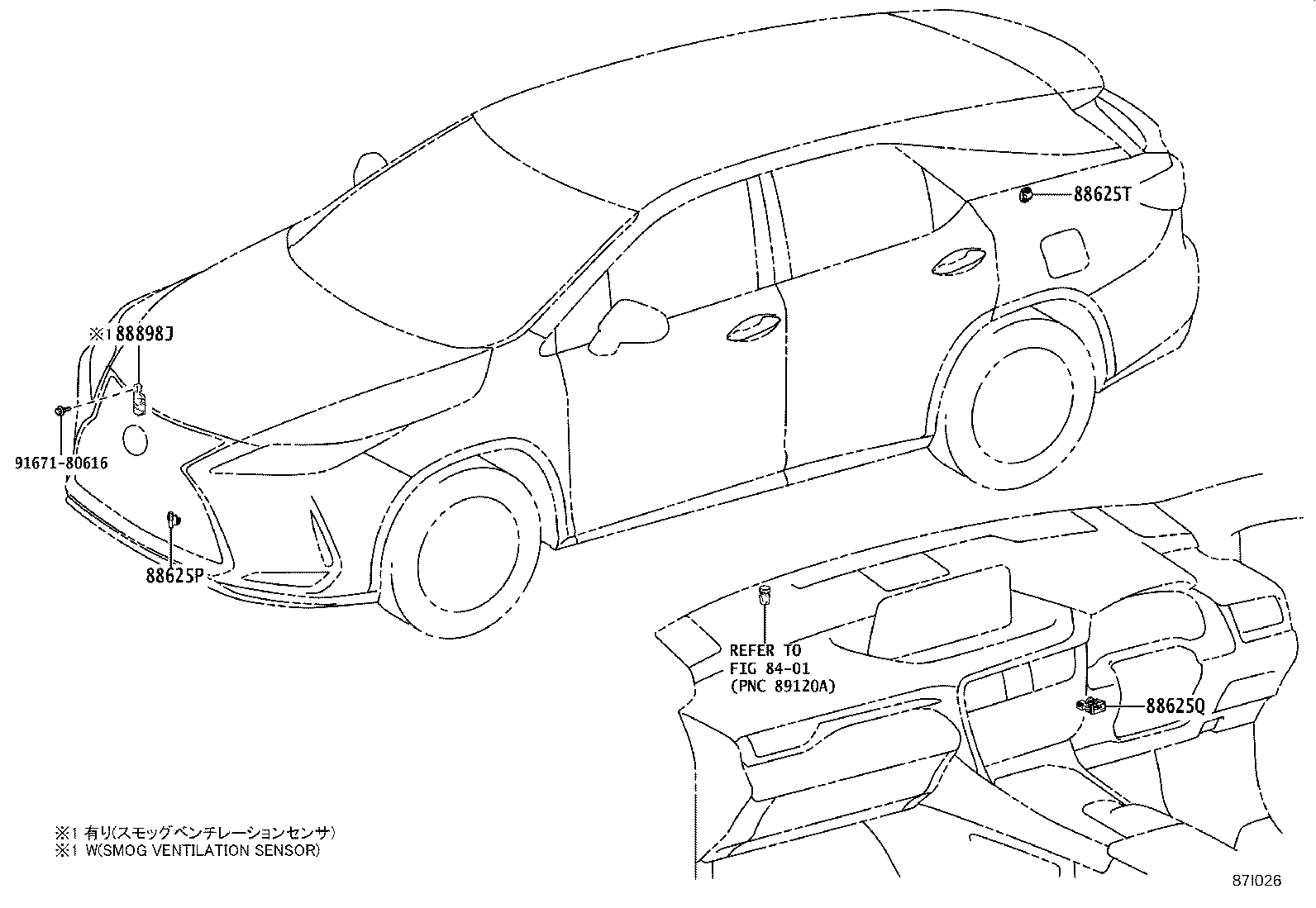

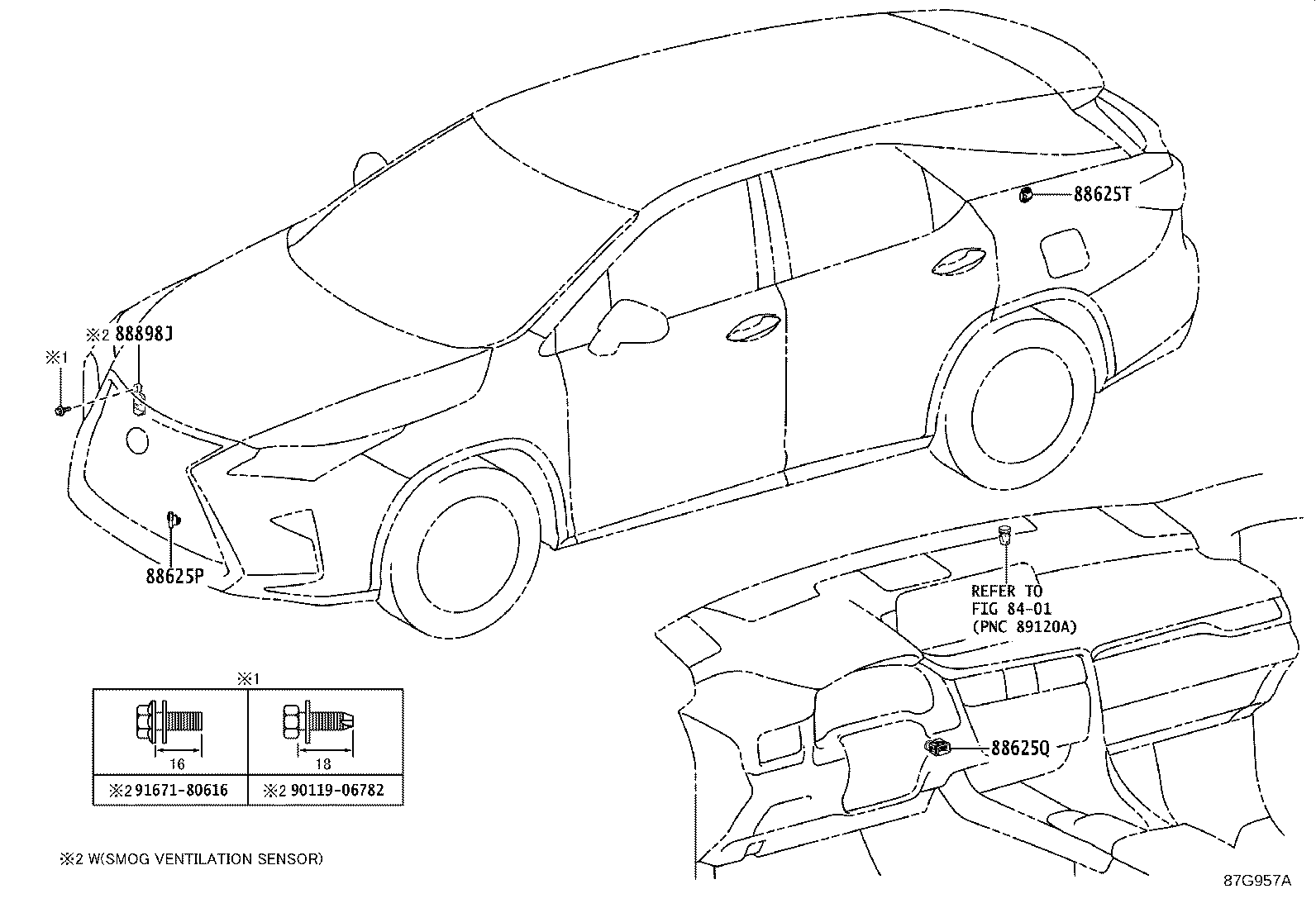

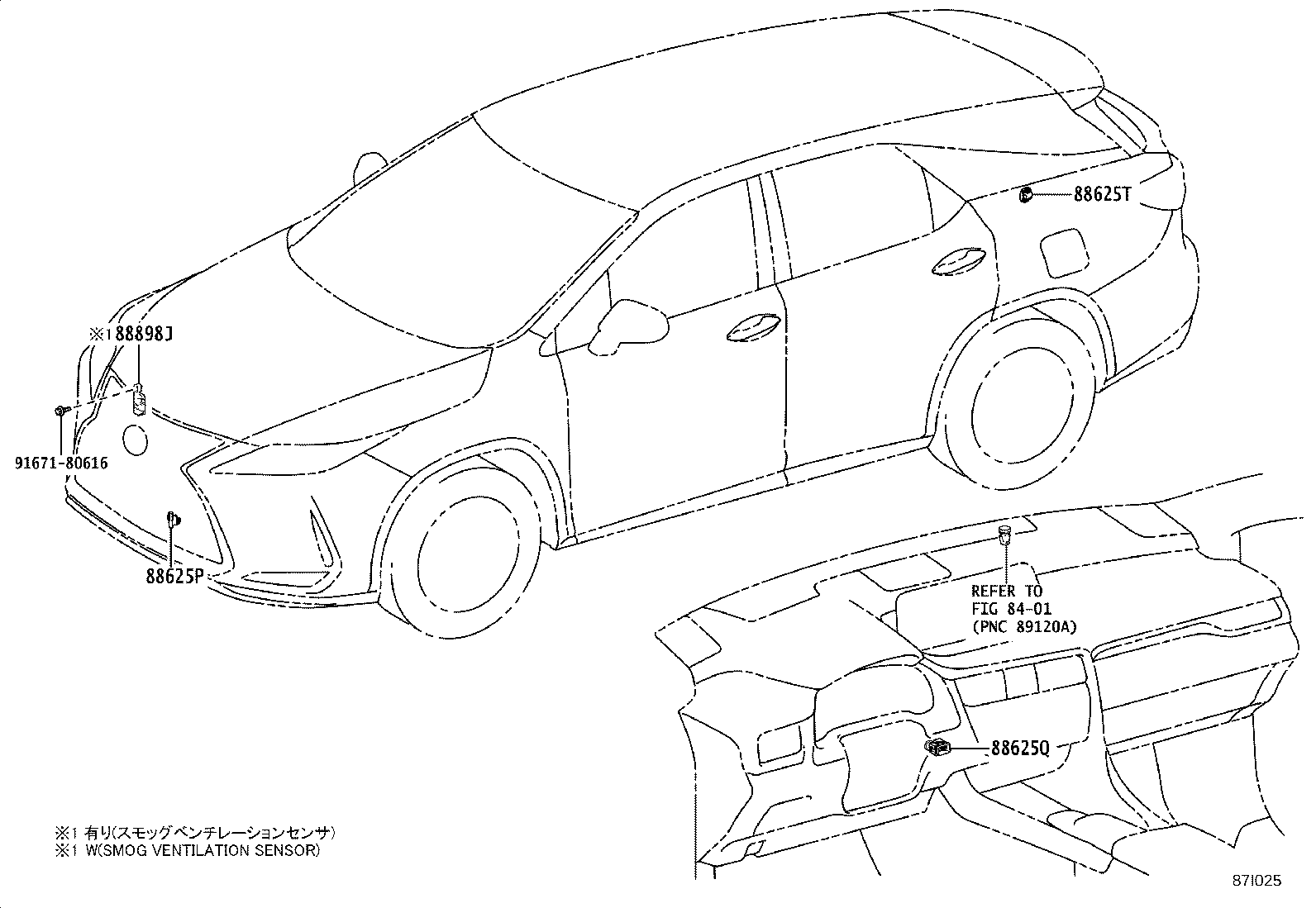

| 88625P | Thermistor, Cooler (AMBIENT TEMP. SENSOR) |
| 88625Q | Thermistor, Cooler (ROOM TEMP. SENSOR) |
| 88625T | Thermistor, Cooler (ROOM TEMP. SENSOR NO.2) |
| 88897P | Aspirator |
| 88898J | Sensor, Smog Ventilation |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
