Toyota Lexus RX450HL/350L
2017-12 → 2022-09 · chassis GGL26,GYL26 · catalogue 522530 · Europe
Supported model
Data version 2023-05

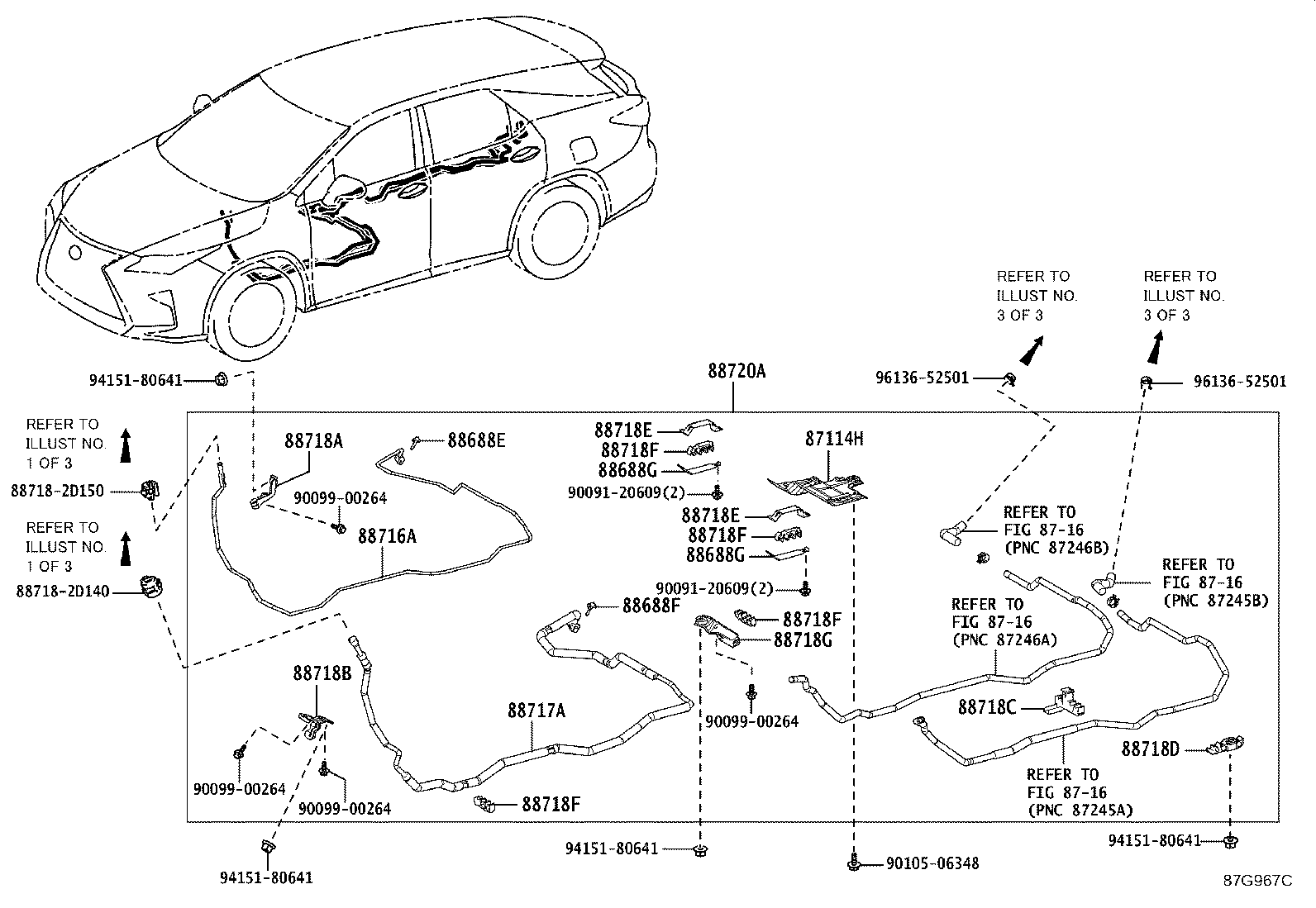

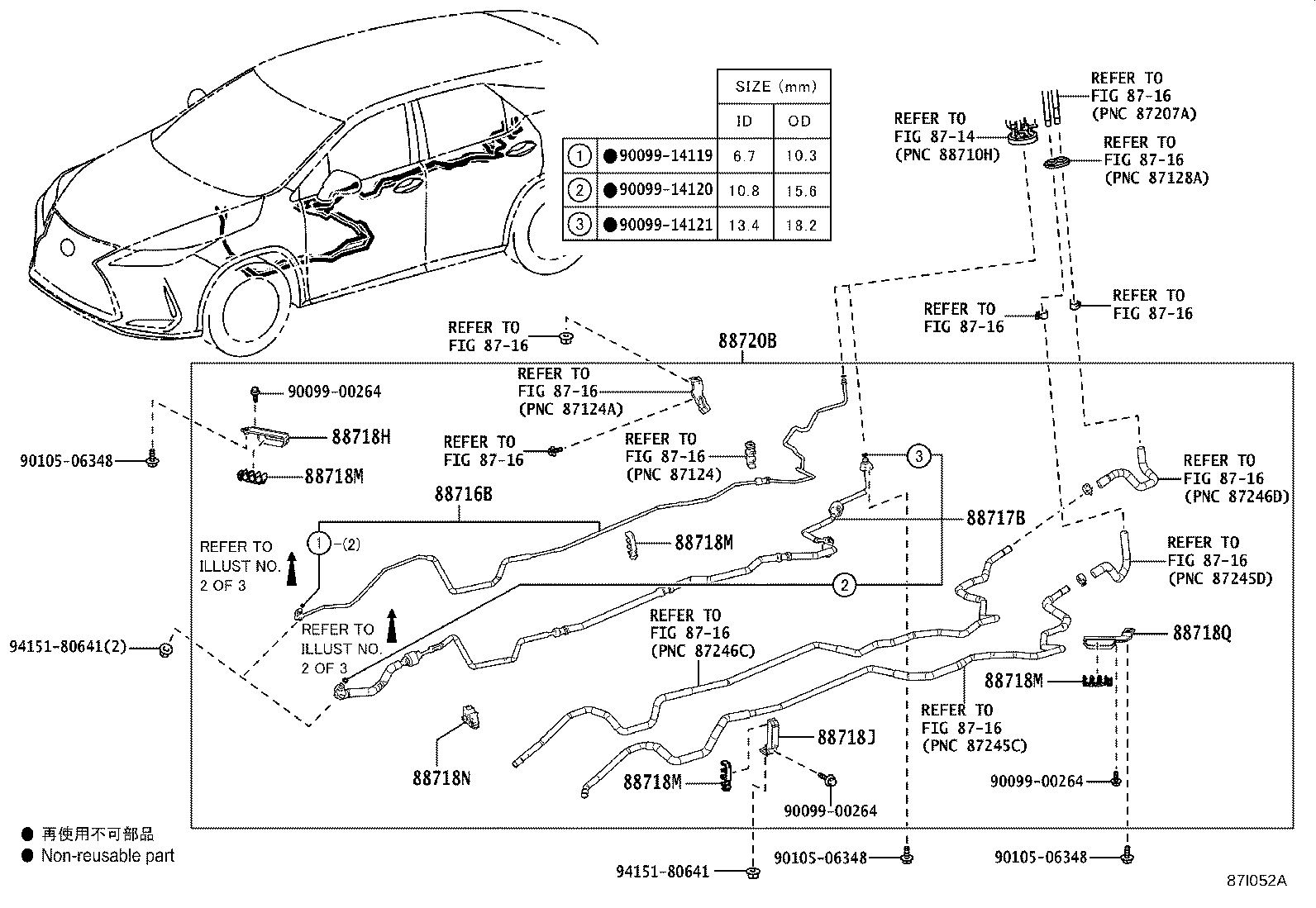

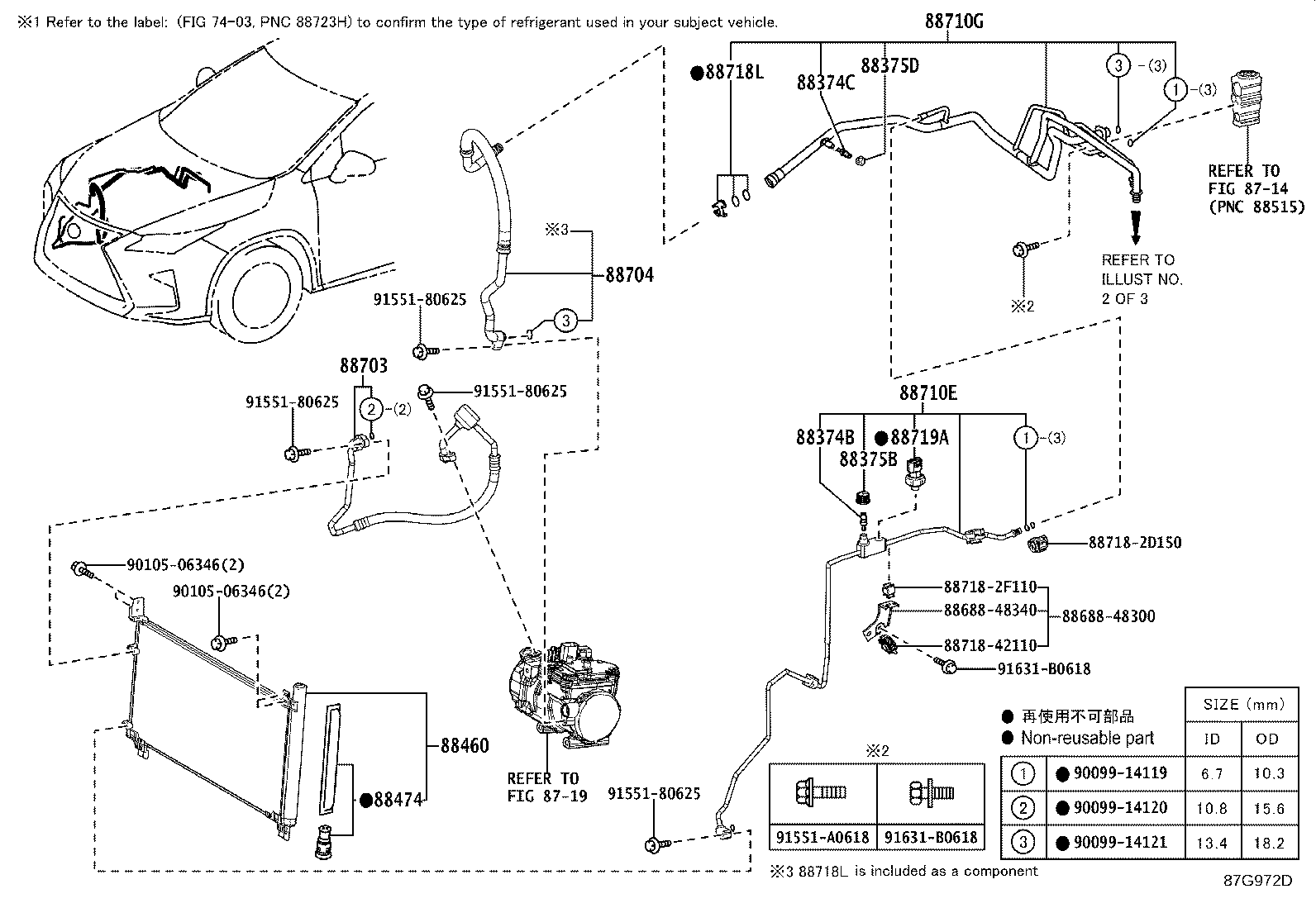

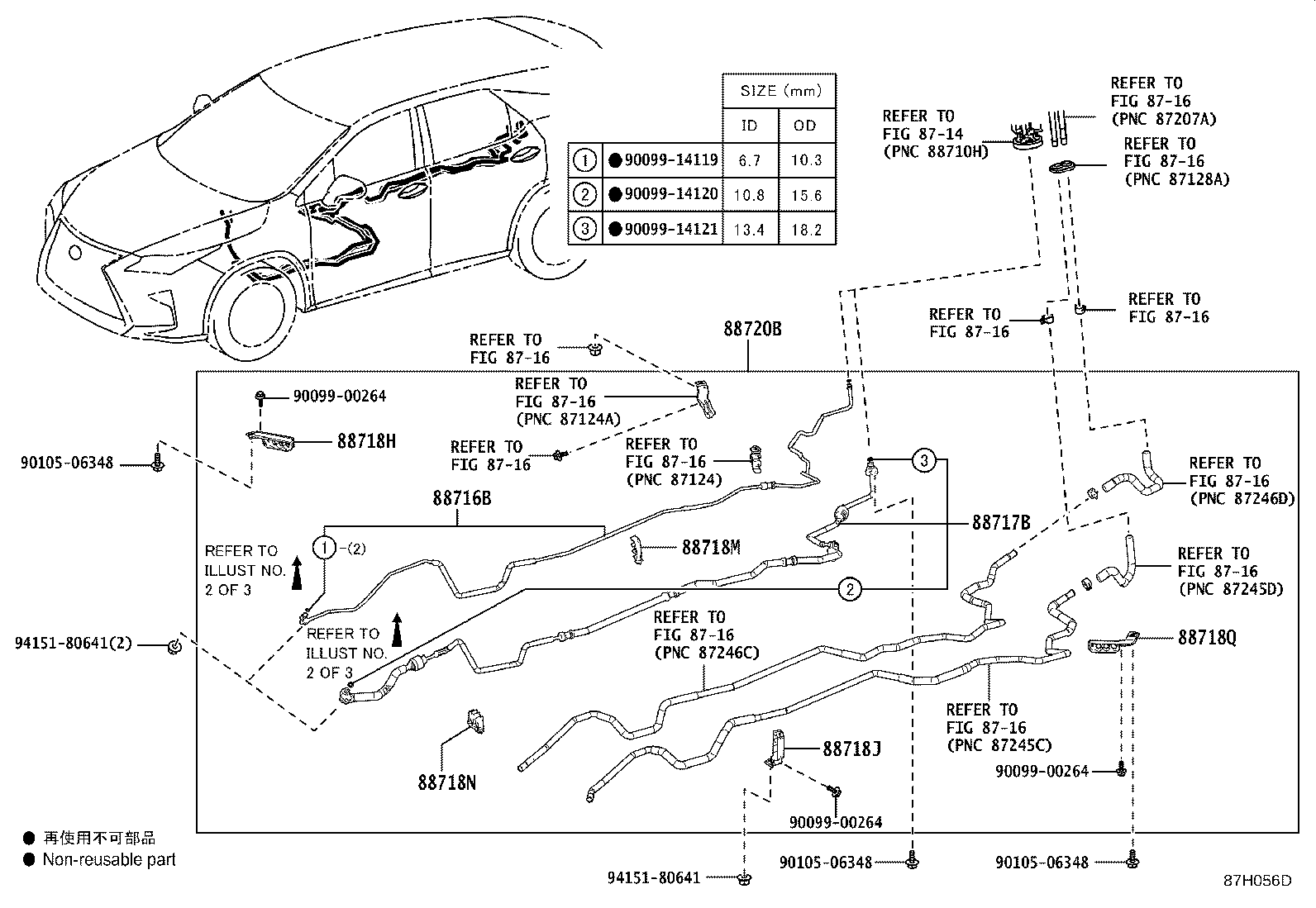

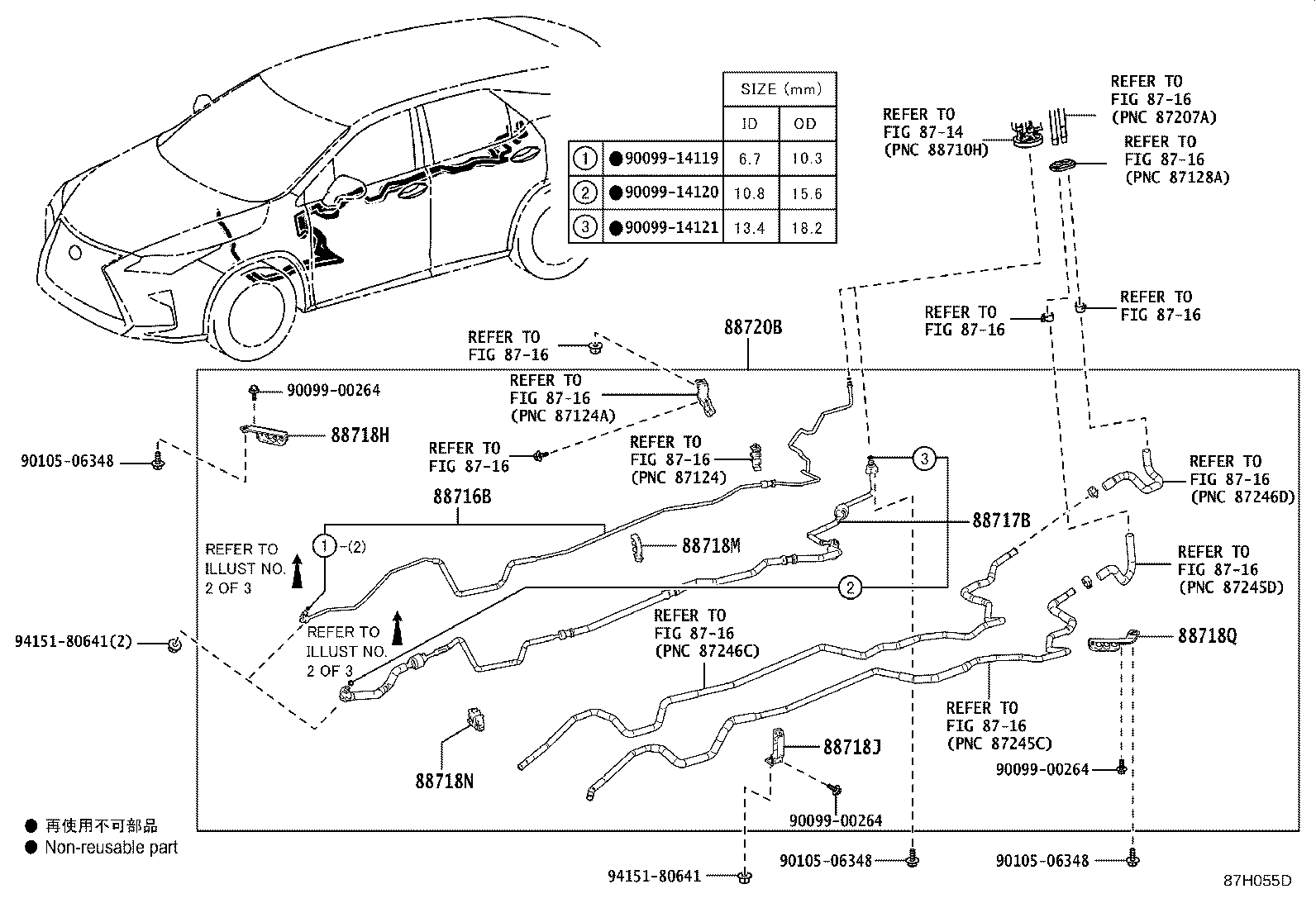

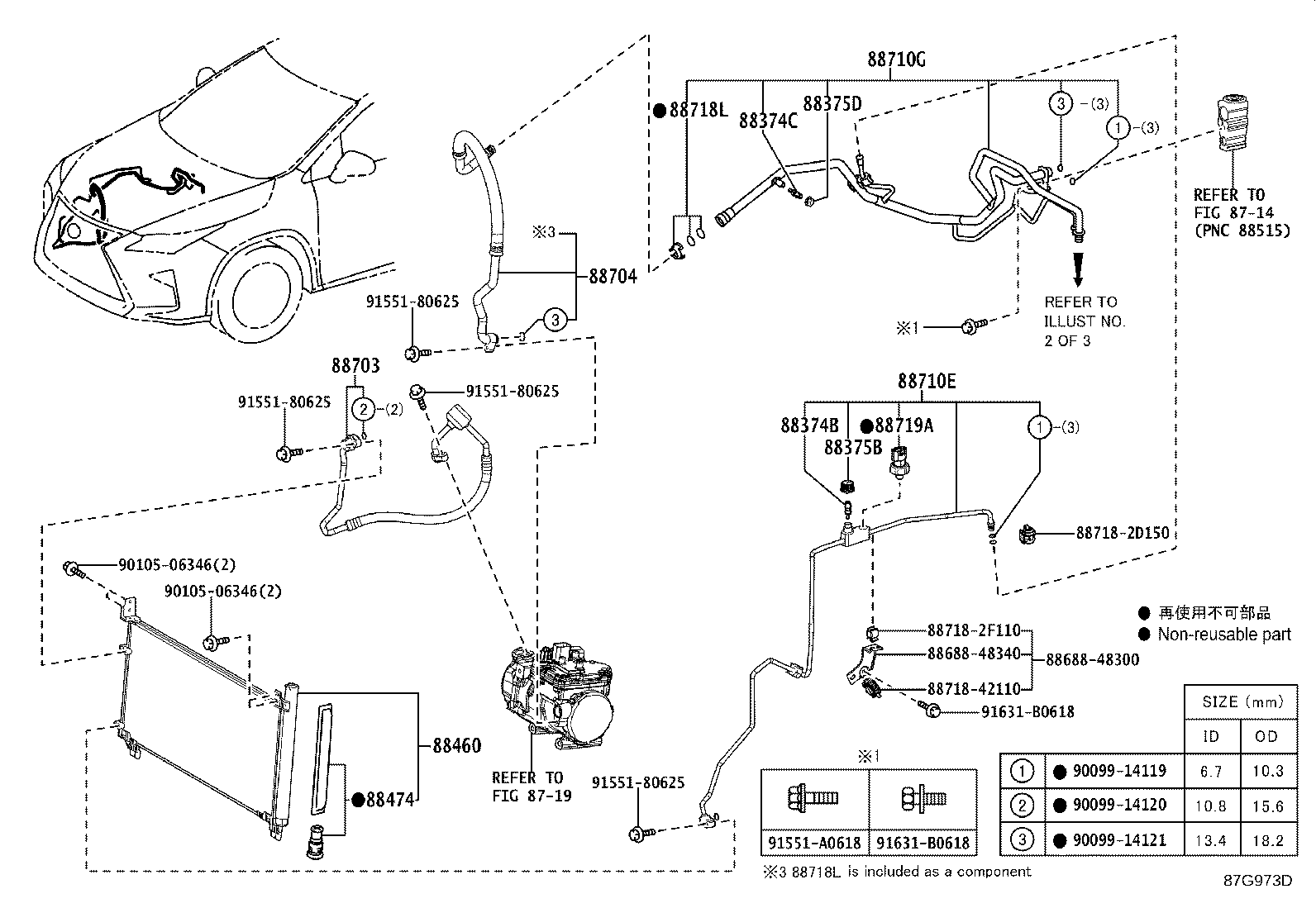

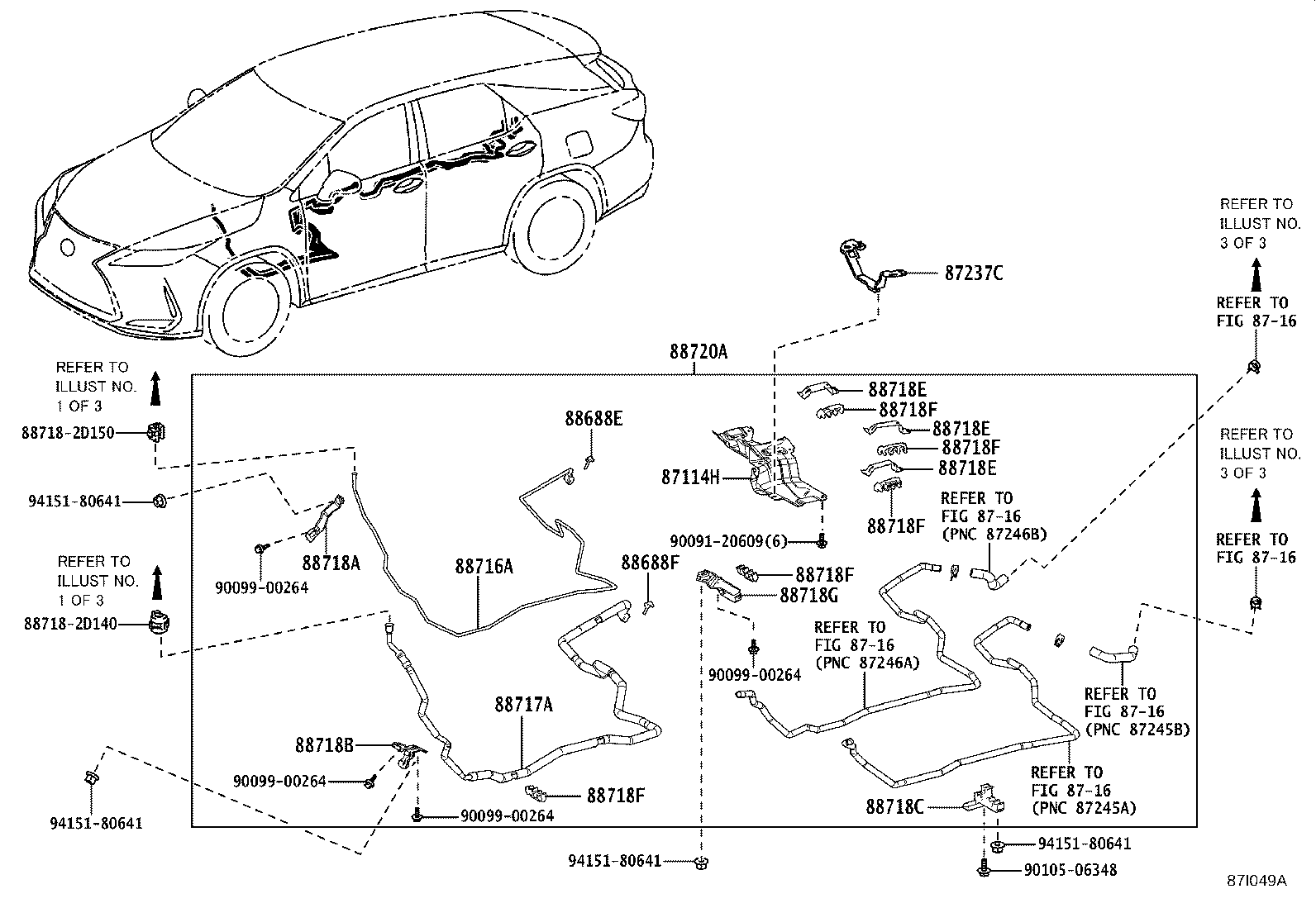

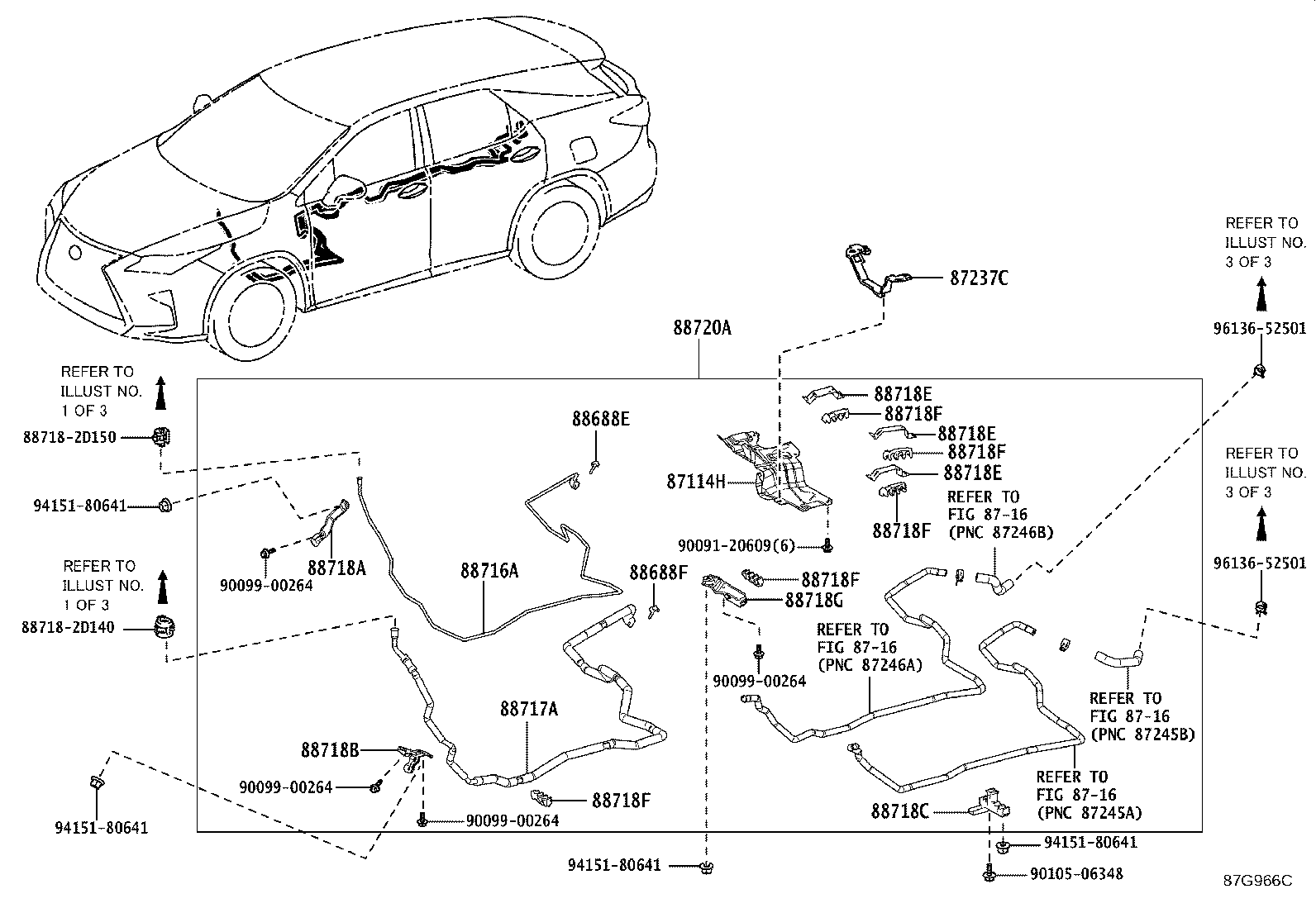

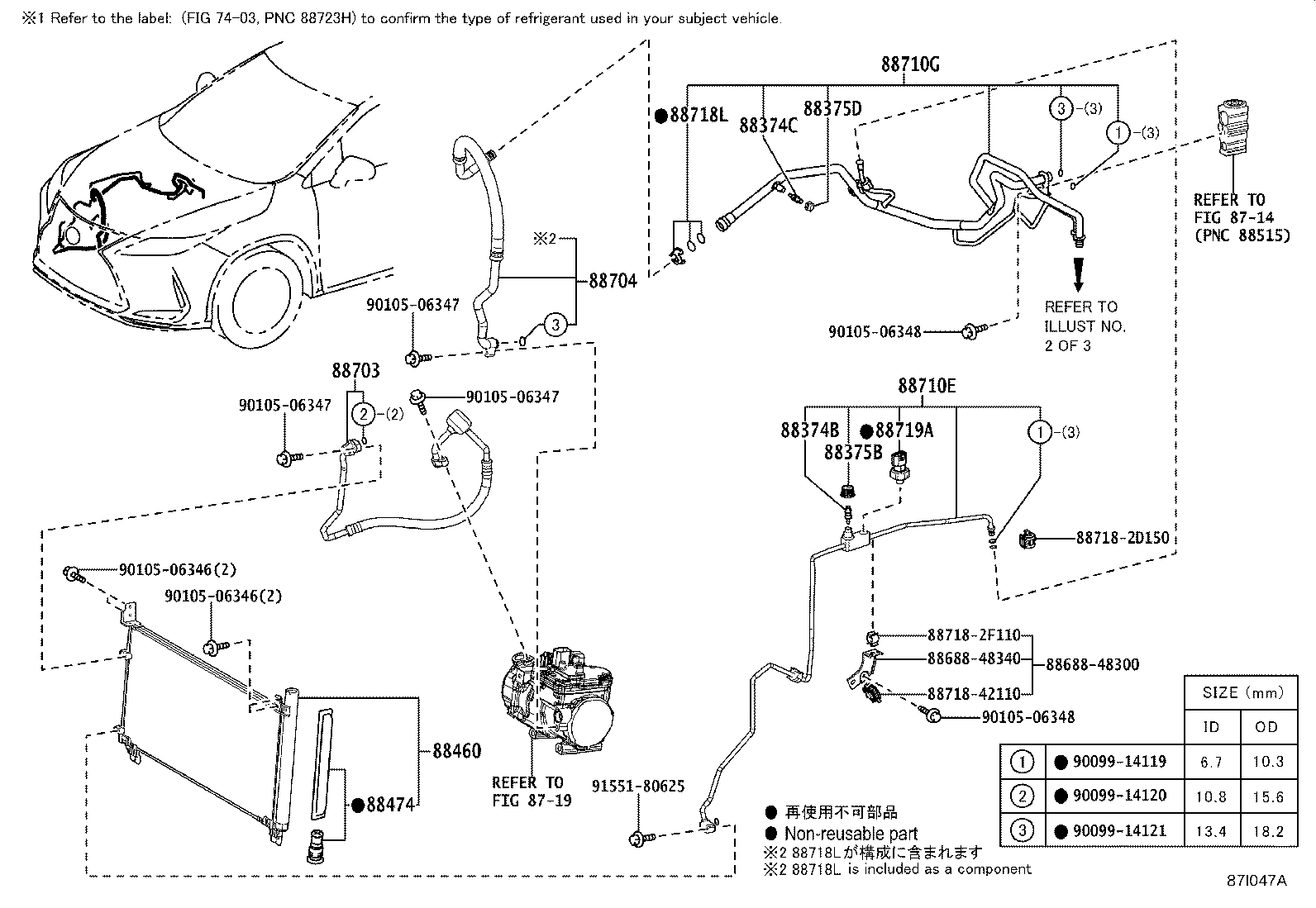

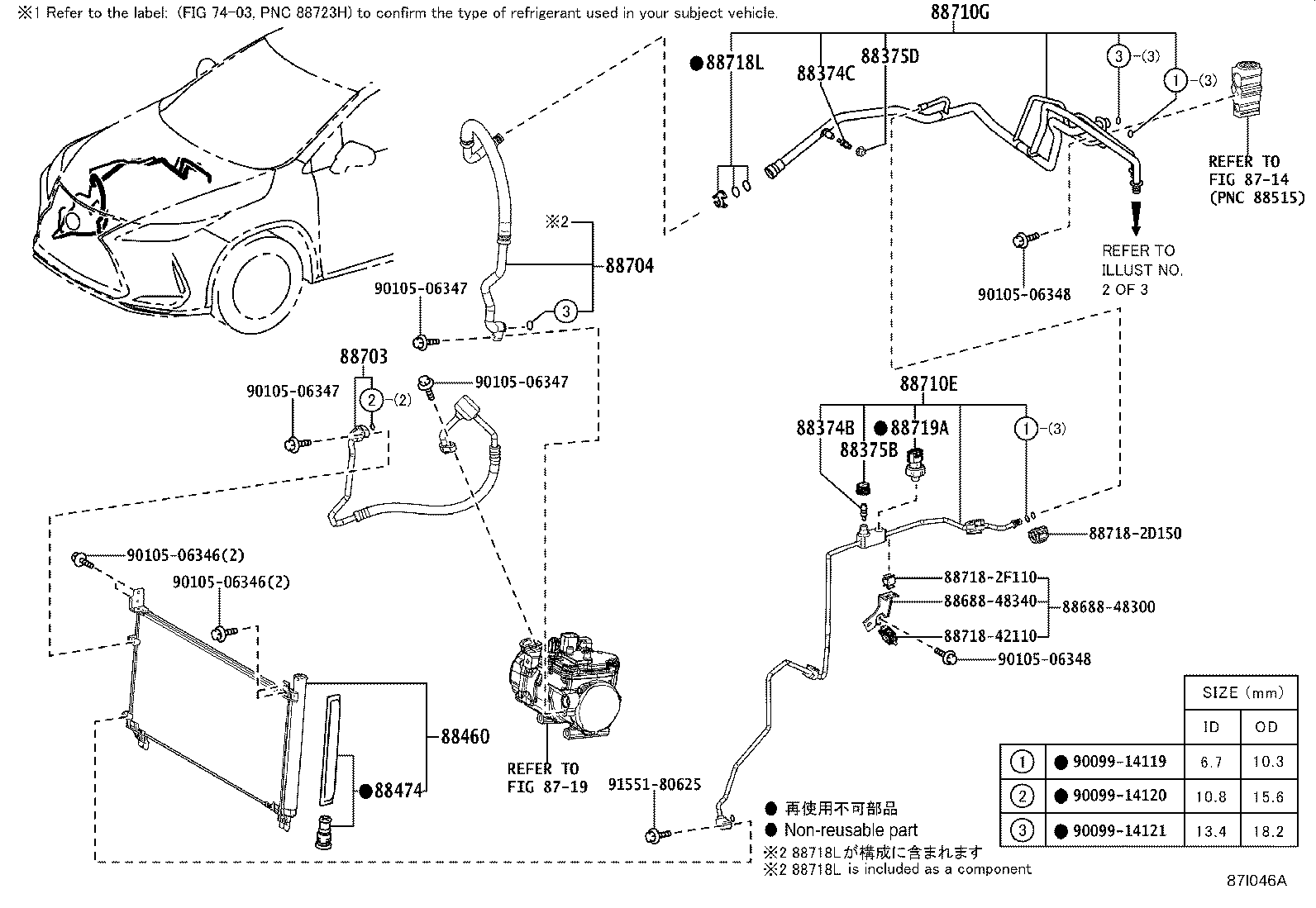

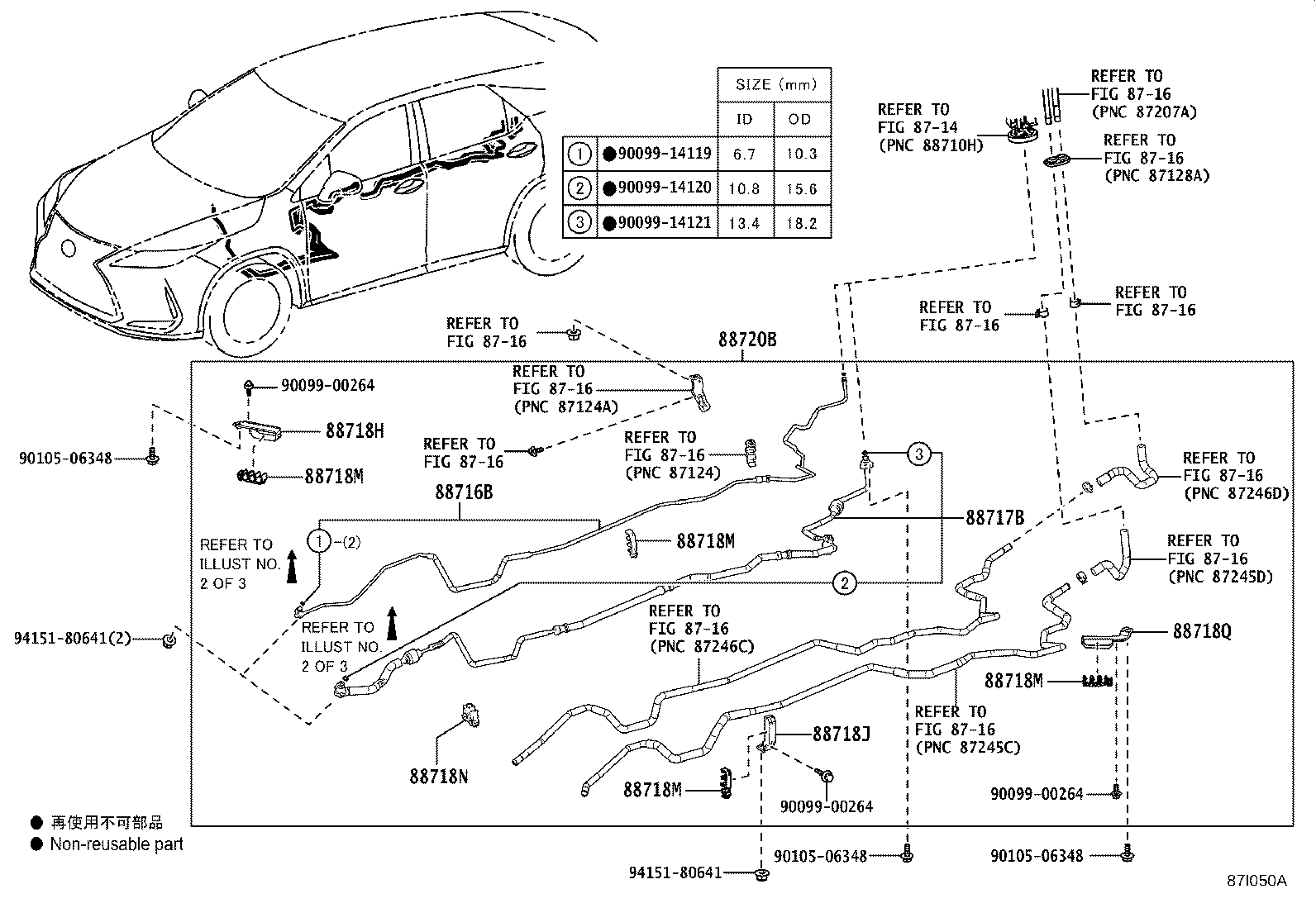

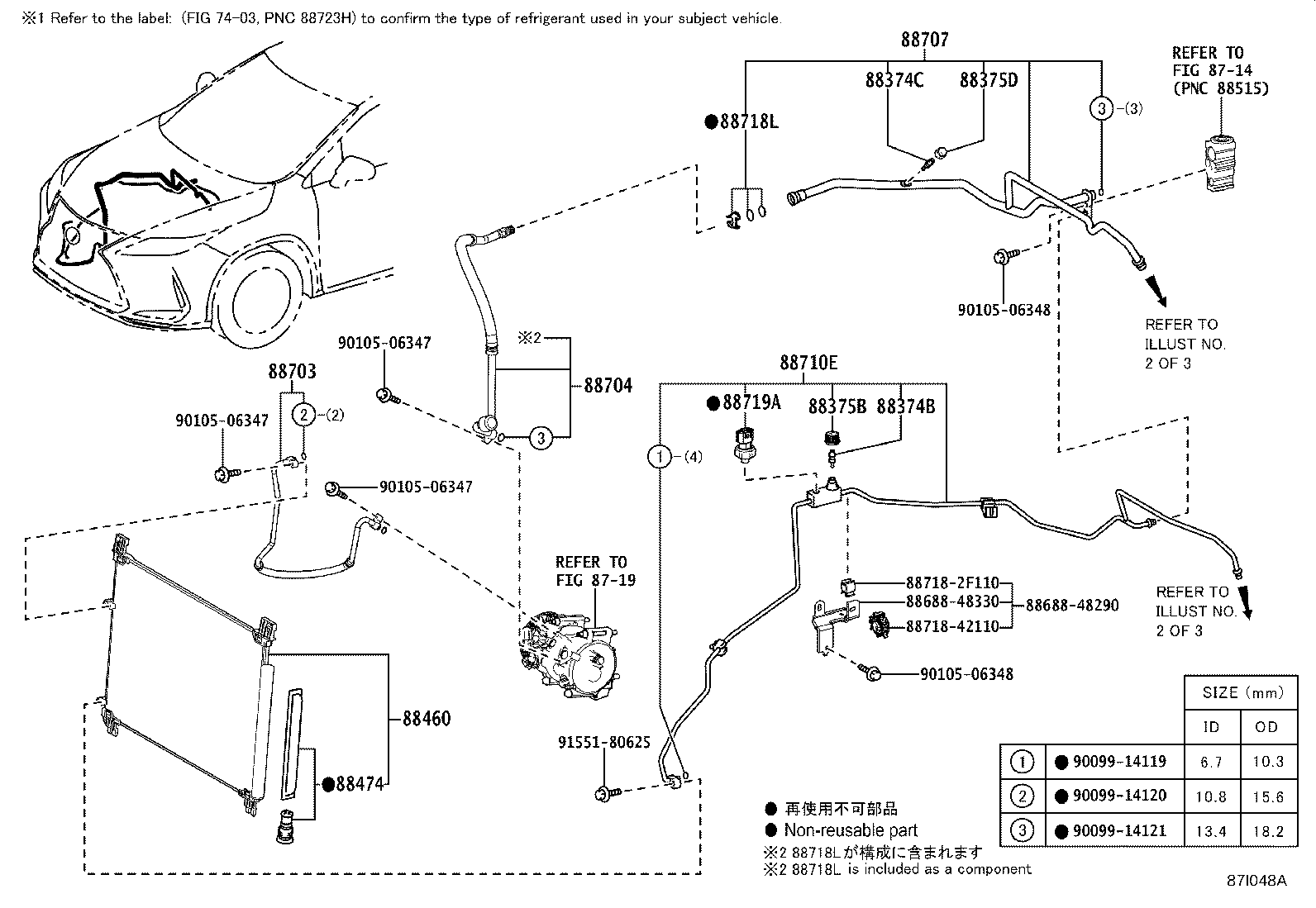

Heating & Air Conditioning - Cooler Piping
36 part groups · 14 illustrations
Illustrations
Part groups
| PNC | Description |
|---|---|
| 87114H | Cover, Heater |
| 87237C | Cover, Heater Piping |
| 88374B | Valve, Service, NO.1 |
| 88374C | Valve, Service, NO.2 |
| 88375B | Cap, Service Valve, NO.1 |
| 88375D | Cap, Service Valve, NO.2 |
| 88460 | Condenser Assy, Cooler |
| 88474 | Dryer, Cooler |
| 88688E | Bracket, Cooler Refrigerant Hose, NO.1 |
| 88688F | Bracket, Cooler Refrigerant Hose, NO.2 |
| 88688G | Bracket, Cooler Refrigerant Pipe |
| 88703 | Hose Sub-assy, Discharge |
| 88704 | Hose Sub-assy, Suction |
| 88707 | Pipe Sub-assy, Suction |
| 88710E | Tube & Accessory Assy, Air Conditioner |
| 88710G | Tube & Accessory Assy, Air Conditioner, NO.2 |
| 88716A | Pipe, Cooler Refrigerant Liquid, A |
| 88716B | Pipe, Cooler Refrigerant Liquid, B |
| 88717A | Pipe, Cooler Refrigerant Suction, A |
| 88717B | Pipe, Cooler Refrigerant Suction, B |
| 88718A | Clamp, NO.1(FOR COOLER REFRIGERANT PIPE) |
| 88718B | Clamp, NO.2(FOR COOLER REFRIGERANT PIPE) |
| 88718C | Clamp, NO.3(FOR COOLER REFRIGERANT PIPE) |
| 88718D | Clamp, NO.4(FOR COOLER REFRIGERANT PIPE) |
| 88718E | Clamp, NO.5(FOR COOLER REFRIGERANT PIPE) |
| 88718F | Clamp, NO.1(FOR COOLER REFRIGERANT HOSE) |
| 88718G | Clamp, NO.2(FOR COOLER REFRIGERANT HOSE) |
| 88718H | Clamp, NO.3(FOR COOLER REFRIGERANT HOSE) |
| 88718J | Clamp, NO.4(FOR COOLER REFRIGERANT HOSE) |
| 88718L | Clamp, Piping |
| 88718M | Clamp, Piping |
| 88718N | Clamp, Piping |
| 88718Q | Clamp, Piping |
| 88719A | Sensor, Air Conditioner Pressure |
| 88720A | Hose & Accessory, Air Conditioner |
| 88720B | Hose & Accessory, Air Conditioner |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
