Toyota Highlander/Kluger
2013-12 → 2019-11 · chassis ASU50,GSU5# · catalogue 526220 · Europe
Supported model
Data version 2019-11

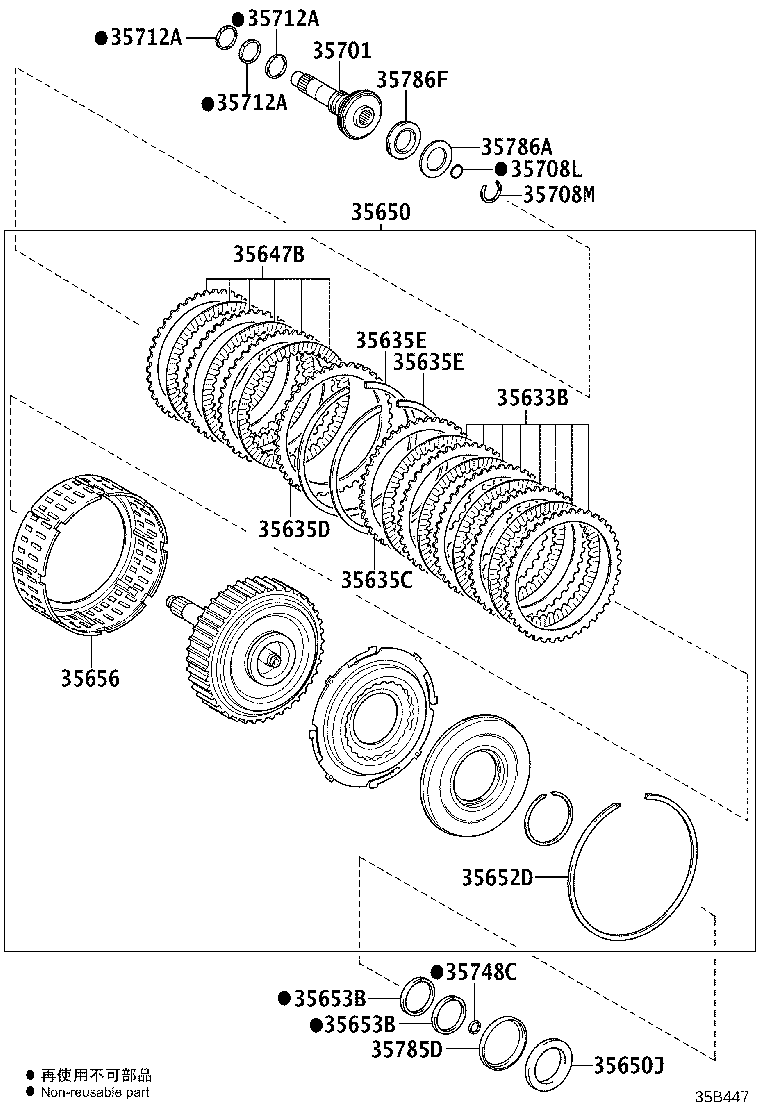

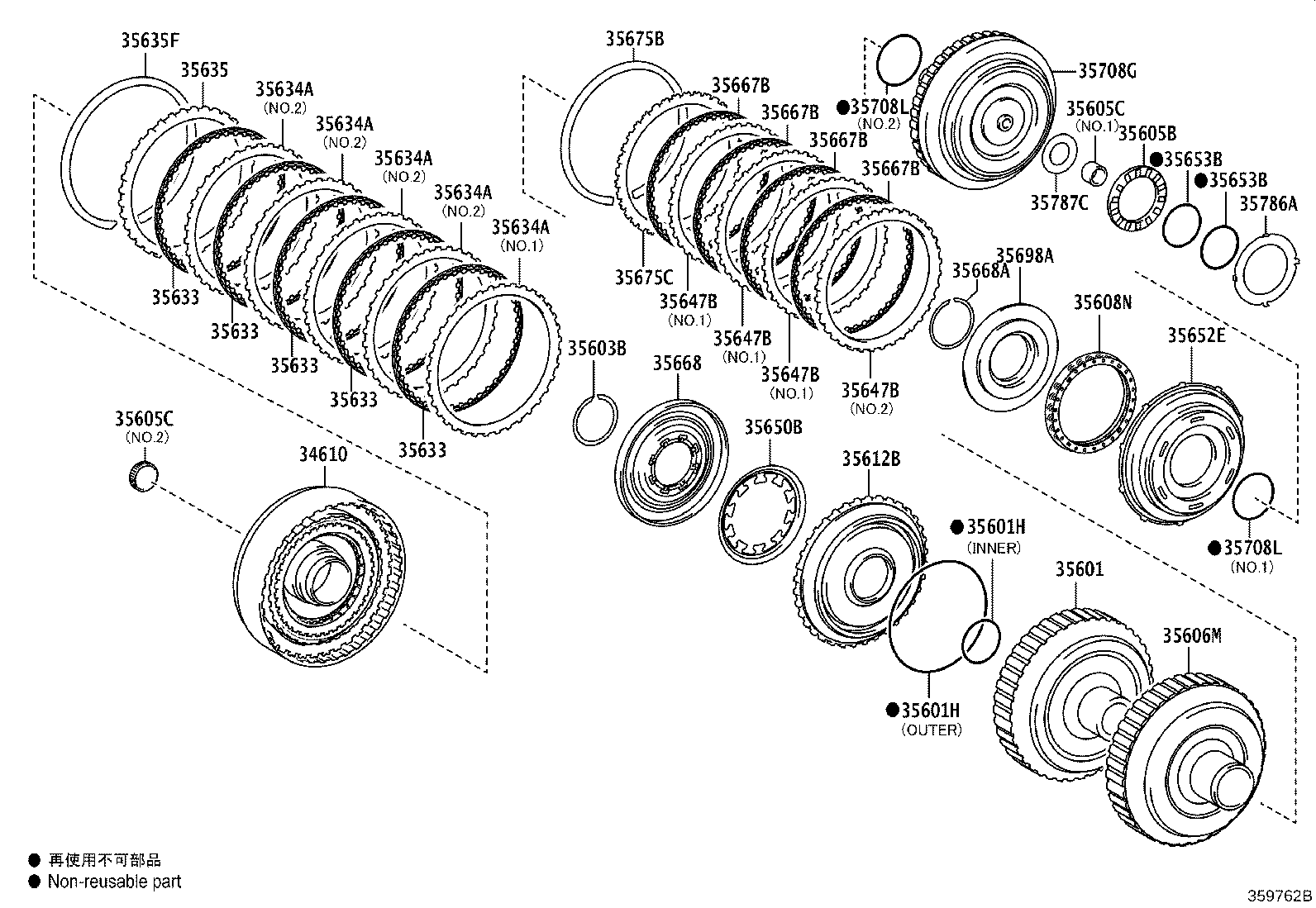

Brake Band & Multiple Disc Clutch (ATM)
41 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 34610 | Clutch Assy, C-3 & C-4 |
| 35601 | Drum Sub-assy, Clutch |
| 35601H | Ring, O(FOR C-1 DRUM) |
| 35603B | Ring, Shaft Snap (FOR FORWARD CLUTCH PISTON) |
| 35605B | Bearing, Thrust Needle Roller |
| 35605C | Bearing, Needle Roller |
| 35606M | Hub Sub-assy, Sun Gear Input |
| 35608N | Spring Sub-assy, Clutch Return W/Retainer |
| 35612B | Piston, Forward Clutch |
| 35633 | Disc, Clutch (FOR FRONT CLUTCH) |
| 35633B | Disc, Clutch (FOR FORWARD MULTIPLE DISC CLUTCH) |
| 35634A | Plate, Clutch (FOR FORWARD MULTIPLE DISC CLUTCH) |
| 35635 | Flange, Forward Clutch |
| 35635C | Clutch Frange, Direct Multiple Disc, NO.1 |
| 35635D | Clutch Frange, Direct Multiple Disc, NO.2 |
| 35635E | Ring, Snap (FOR DIRECT MULTIPLE DISC CLUTCH) |
| 35635F | Ring Snap (FOR FOWARD CLUTCH FLANGE) |
| 35647B | Plate, Clutch, NO.2 |
| 35650 | Clutch Assy, Rear Multiple Disc |
| 35650B | Spring, Compression (FOR REAR CLUTCH PISTON RETURN) |
| 35650J | Bearing, Thrust Needle Roller (FOR DIRECT DISC CLUTCH) |
| 35652D | Ring, Snap (FOR DIRECT CLUTCH PISTON) |
| 35652E | Piston, C-2 Clutch |
| 35653B | Ring, Direct Clutch Drum Oil Seal |
| 35656 | Piston, Direct Clutch, NO.2 |
| 35667B | Disk, Clutch, NO.2 |
| 35668 | Balancer, Clutch, NO.1 |
| 35668A | Ring, Snap(FOR CLUTCH BALANCER) |
| 35675B | Ring, Hole Snap (FOR FORWARD CLUTCH FLANGE) |
| 35675C | Flange, Direct Clutch |
| 35698A | Balancer, C-2 Clutch |
| 35701 | Shaft Sub-assy, Input |
| 35708G | Shaft Sub-assy, Intermediate |
| 35708L | Ring, O (FOR INTERMEDIATE SHAFT) |
| 35708M | Ring, Snap (FOR INTERMEDIATE SHAFT) |
| 35712A | Ring, Input Shaft Oil Seal |
| 35748C | Ring, Intermediate Shaft Oil Seal |
| 35785D | Race, Thrust Bearing, NO.4 |
| 35786A | Race, Thrust Bearing, NO.1 |
| 35786F | Bearing, Thrust Needle Roller |
| 35787C | Race, Thrust Bearing, NO.2 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
