Toyota Highlander/Kluger
2013-12 → 2019-11 · chassis ASU50,GSU5# · catalogue 526220 · Europe
Supported model
Data version 2019-11

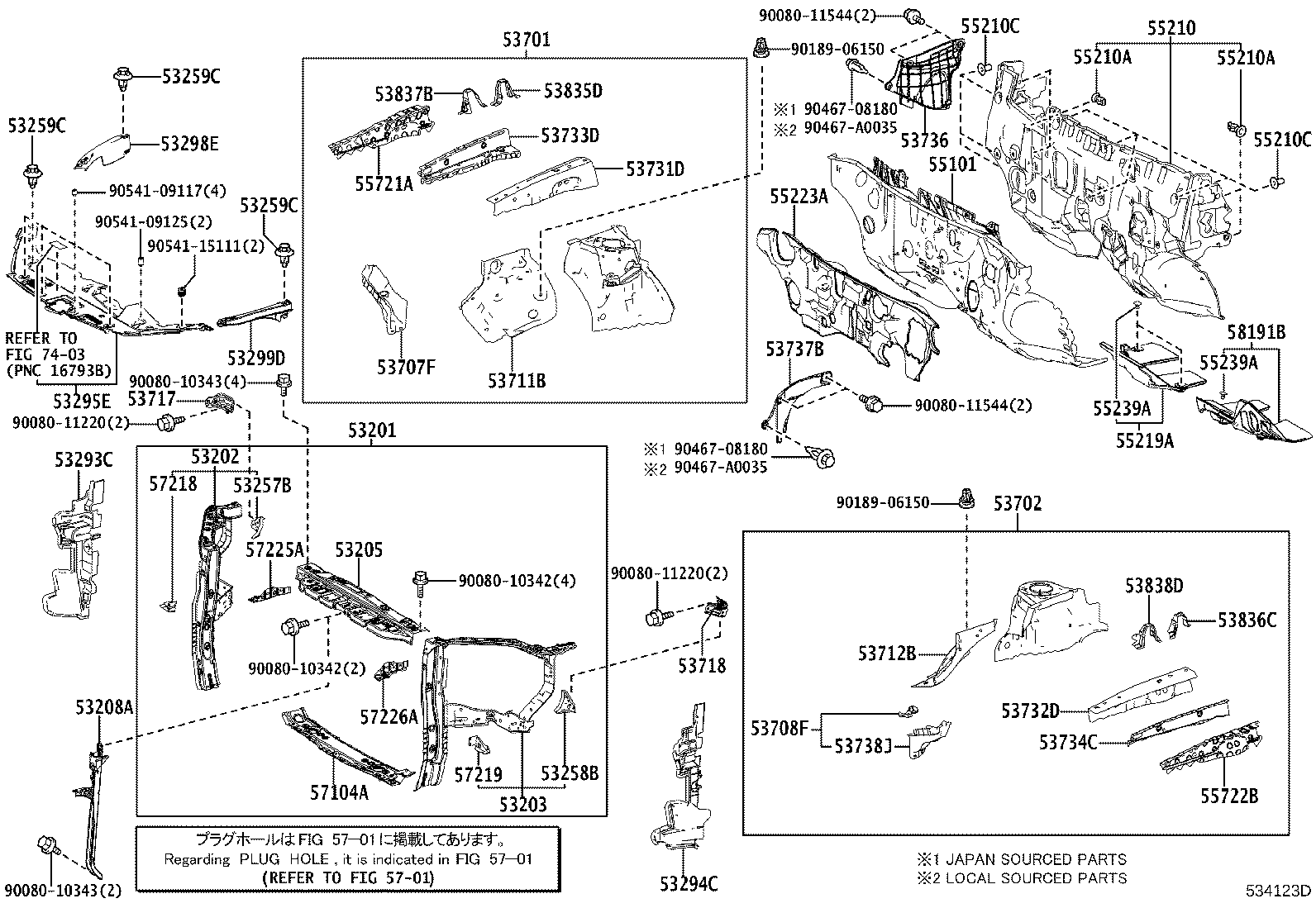

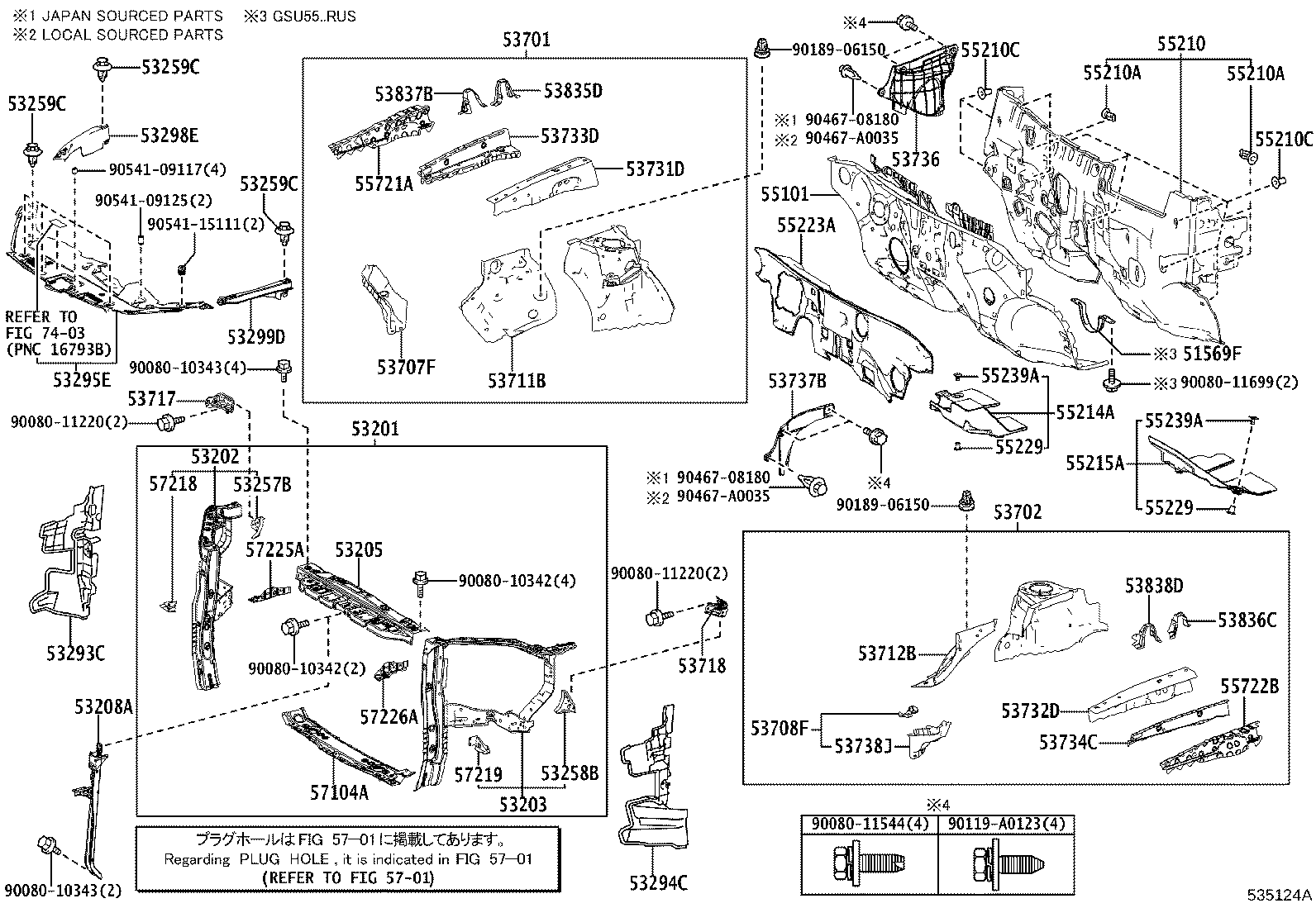

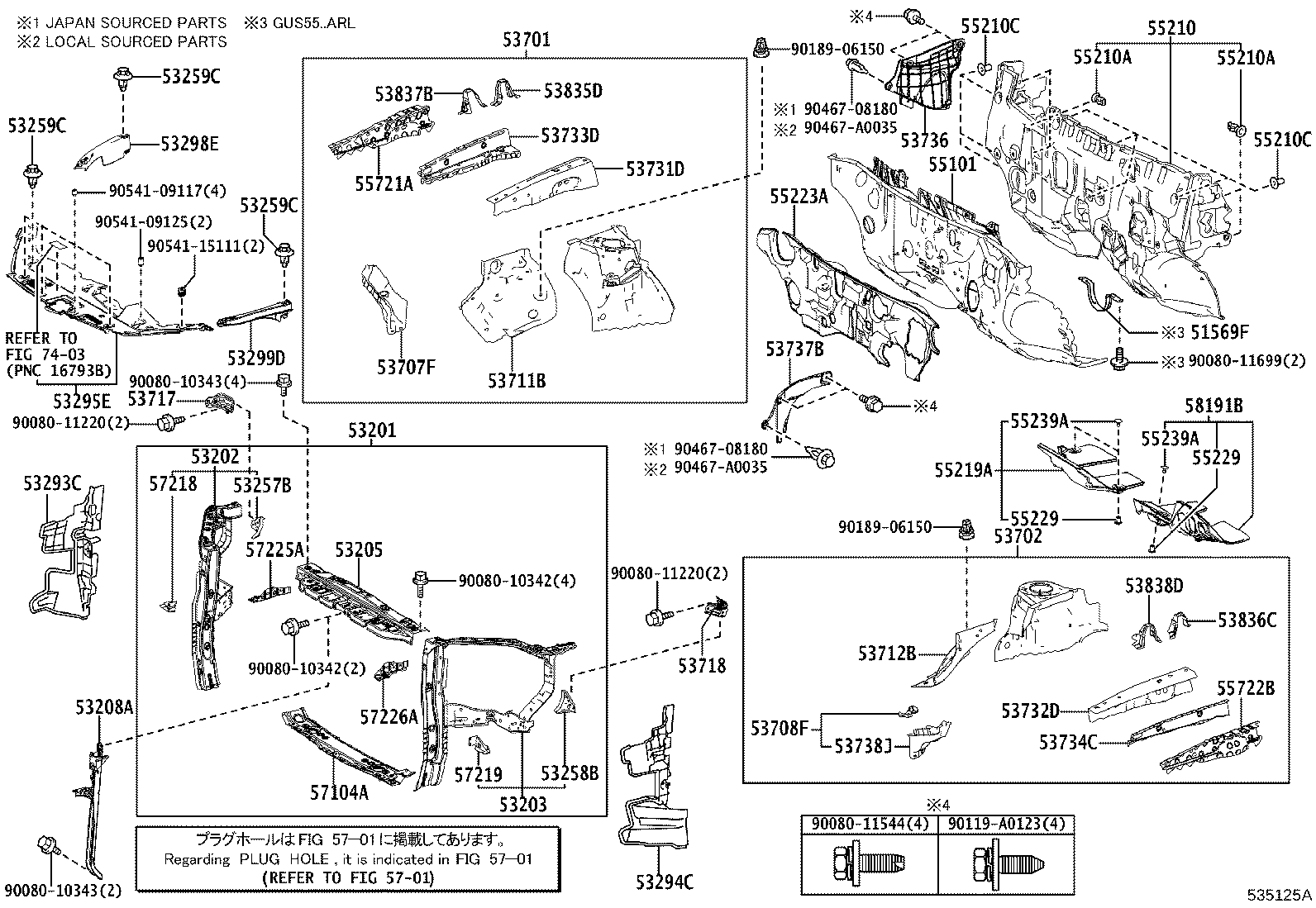

Front Fender Apron & Dash Panel
51 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 51569F | Guard, Propeller Shaft |
| 53201 | Support Sub-assy, Radiator |
| 53202 | Support Sub-assy, Radiator, RH |
| 53203 | Support Sub-assy, Radiator, LH |
| 53205 | Support Sub-assy, Radiator, Upper |
| 53208A | Support Sub-assy, Hood Lock |
| 53257B | Bracket, Radiator Support TO Front Fender |
| 53258B | Bracket, Radiator Support TO Front Fender, LH |
| 53259C | Clip, Radiator Support TO Frame Seal |
| 53293C | Deflector, Radiator Side, RH |
| 53294C | Deflector, Radiator Side, LH |
| 53295E | Seal, Cool Air Intake Duct |
| 53298E | Seal, Radiator Side, RH |
| 53299D | Seal, Radiator Side Deflector, LH |
| 53701 | Apron Sub-assy, Front Fender, RH |
| 53702 | Apron Sub-assy, Front Fender, LH |
| 53707F | Gusset Sub-assy, Front Fender Apron, Lower RH |
| 53708F | Gusset Sub-assy, Front Fender Apron, Lower LH |
| 53711B | Apron, Front Fender, Front RH |
| 53712B | Apron, Front Fender, Front LH |
| 53717 | Plate, Fender Apron, RH |
| 53718 | Plate, Fender Apron, LH |
| 53731D | Member, Front Apron TO Cowl Side, Upper RH |
| 53732D | Member, Front Apron TO Cowl Side, Upper LH |
| 53733D | Member, Front Apron TO Cowl Side, Lower Front RH |
| 53734C | Member, Front Apron TO Cowl Side, Lower Front LH |
| 53736 | Seal, Front Fender Apron, RH |
| 53737B | Seal, Front Fender Apron, LH |
| 53738J | Gusset, Front Fender Apron Wind Guide, LH |
| 53835D | Bracket, Front Side Panel, RH |
| 53836C | Bracket, Front Side Panel, LH |
| 53837B | Bracket, Front Side Panel, NO.2 |
| 53838D | Bracket, Front Side Panel, NO.2 LH |
| 55101 | Panel Sub-assy, Dash |
| 55210 | Insulator Assy, Dash Panel |
| 55210A | Clip |
| 55210C | Clip |
| 55214A | Pad, Dash Panel Insulator, NO.2 |
| 55215A | Pad, Dash Panel Insulator, NO.3 |
| 55219A | Packing, Dash Panel Hole Cover |
| 55223A | Insulator, Dash Panel, Outer |
| 55229 | Plate, Dash Panel Insulator, NO.4 |
| 55239A | Plate, Dash Panel Insulator, NO.3 |
| 55721A | Brace, Cowl Top TO Cowl, Inner NO.1 |
| 55722B | Brace, Cowl Top TO Cowl, Inner NO.2 |
| 57104A | Member Sub-assy, Front Cross |
| 57218 | Gusset, Front Side Member, NO.1 |
| 57219 | Gusset, Front Side Member, NO.2 |
| 57225A | Brace, Front Mounting Bracket, RH |
| 57226A | Brace, Front Mounting Bracket, LH |
| 58191B | Footrest, Front Floor |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
