Toyota Highlander/Kluger
2020-02 → present · chassis AXUH7#,GSU7#,TXUA7# · catalogue 526230 · Europe
Supported model
Data version 2023-11

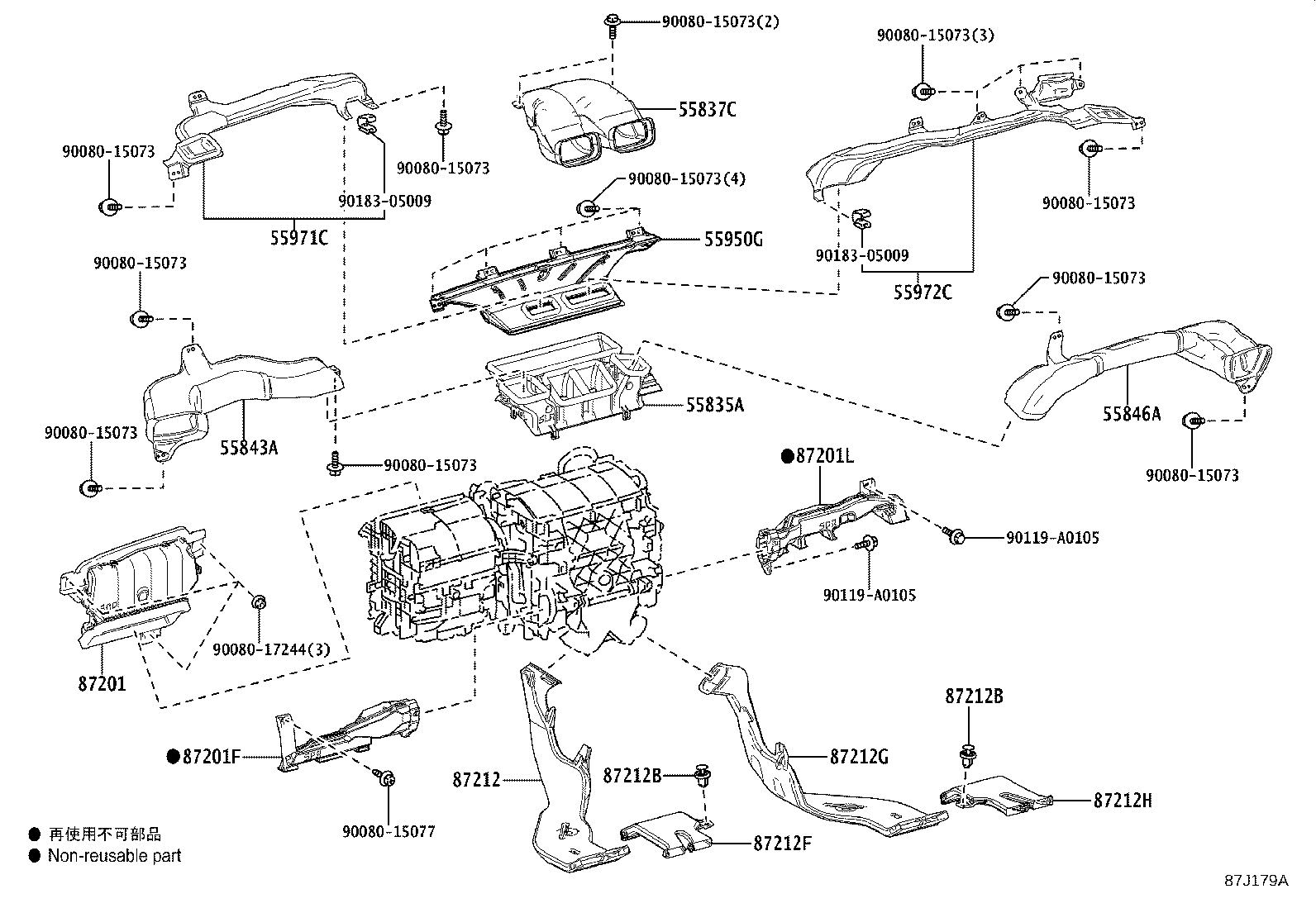

Heating & Air Conditioning - Control & Air Duct
36 part groups · 10 illustrations
Part groups
| PNC | Description |
|---|---|

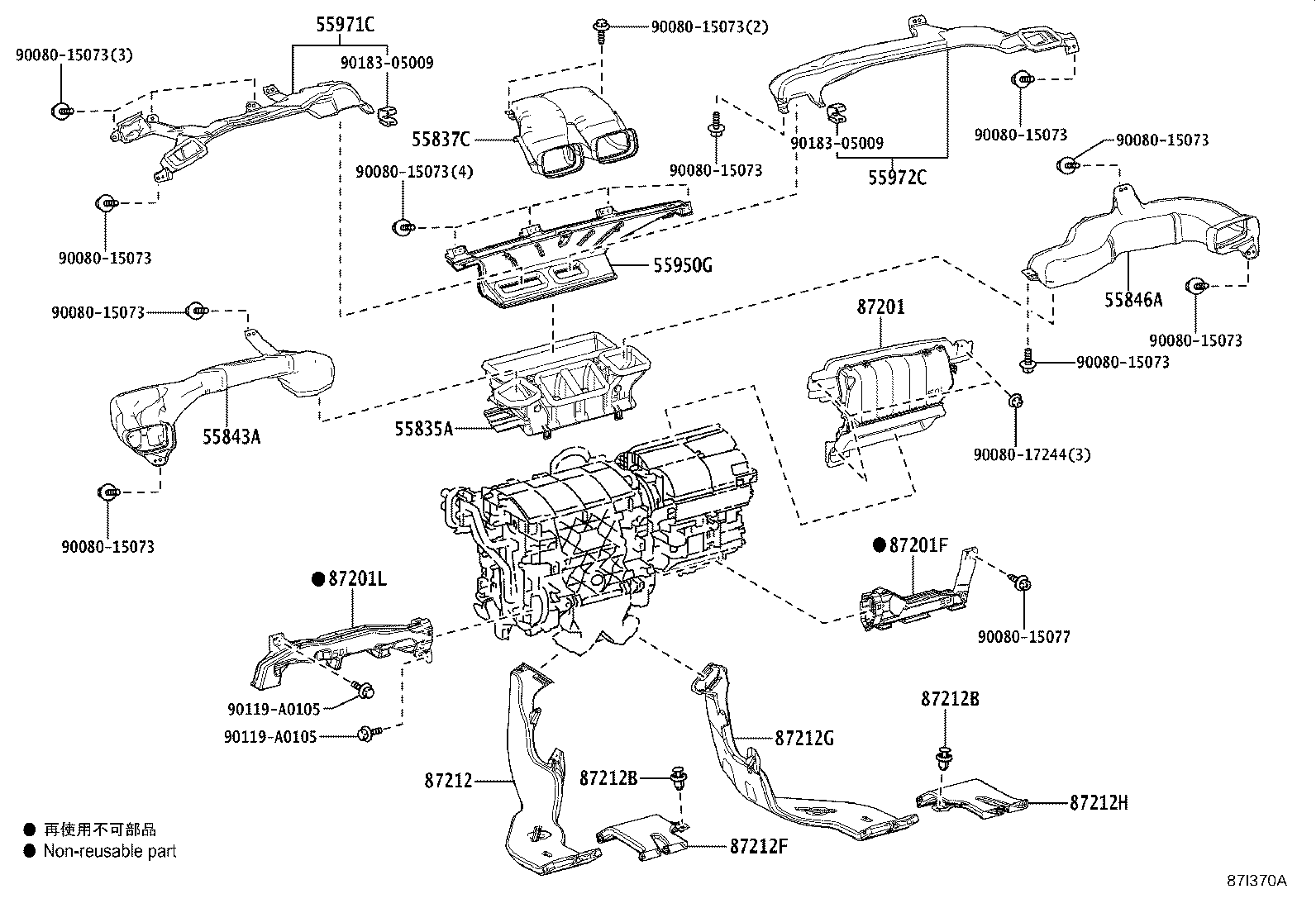

| 55835A | Duct, Heater TO Register, Center |
| 55837C | Duct, Heater TO Register Center Sub |
| 55843A | Duct, Heater TO Register, NO.1 |
| 55846A | Duct, Heater TO Register, NO.4 |
| 55871A | Seal, Air Duct, NO.1 |
| 55900 | Control Assy, Air Conditioner |

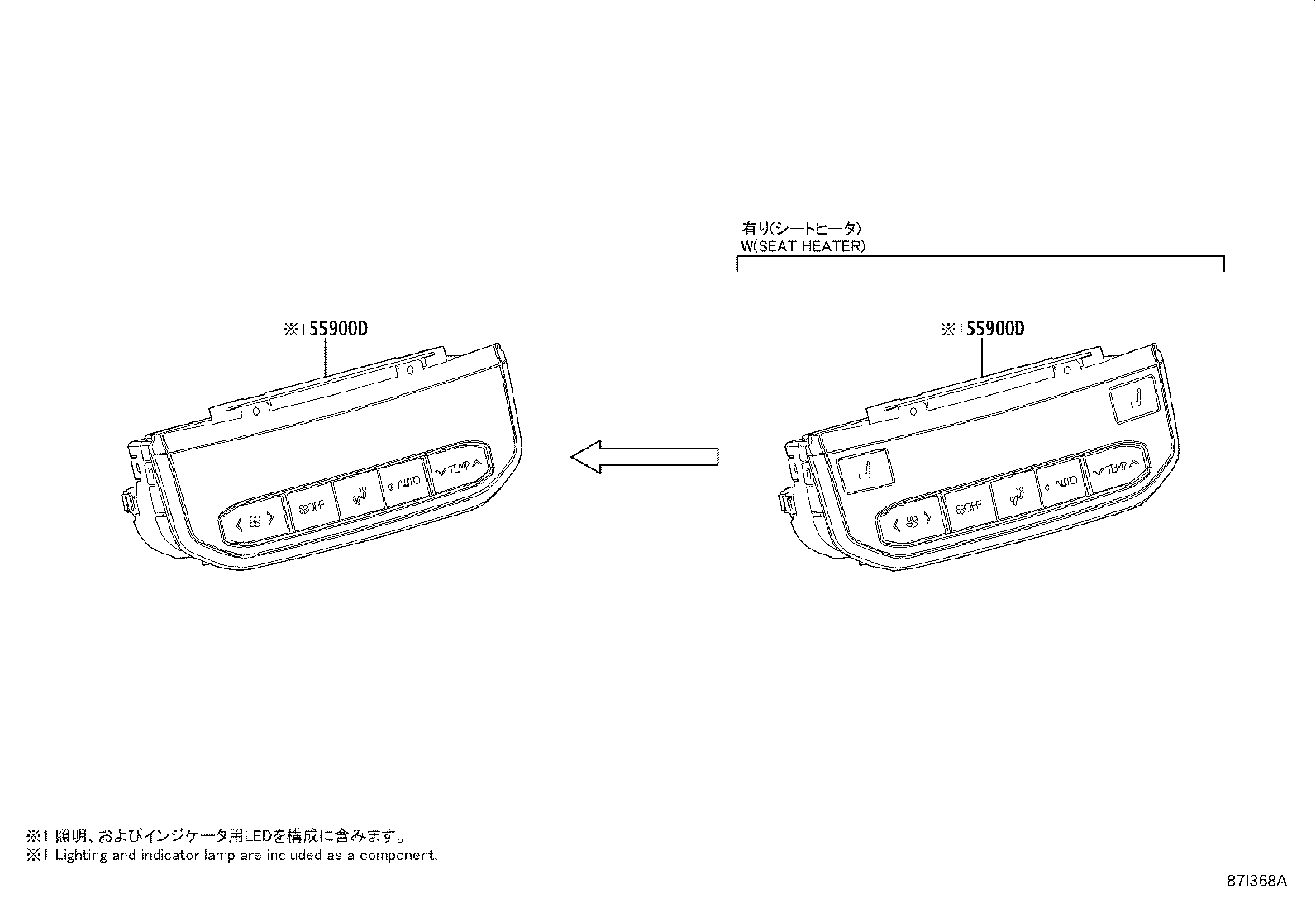

| 55900D | Control Assy, Air Conditioner, NO.2 |
| 55950G | Nozzle Assy, Defroster |
| 55971C | Duct, Side Defroster Nozzle, NO.1 |
| 55972C | Duct, Side Defroster Nozzle, NO.2 |

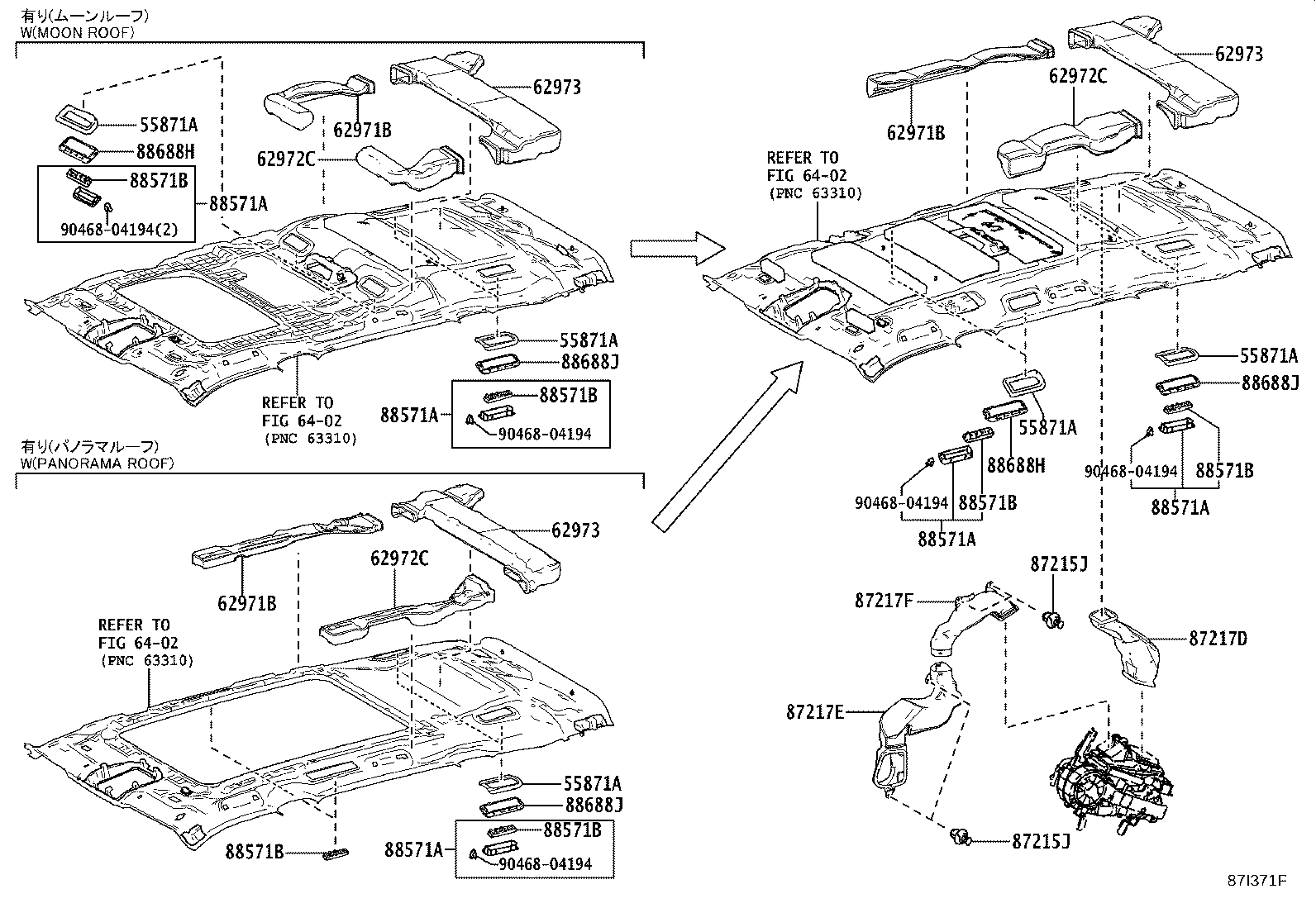

| 62971B | Duct, Roof Side Air, NO.1 RH |
| 62972C | Duct, Roof Side Air, NO.1 LH |
| 62973 | Duct, Roof Side Air, NO.2 RH |
| 87201 | Duct Sub-assy, Air, NO.1 |
| 87201F | Duct Sub-assy, Air, NO.3 |
| 87201L | Duct Sub-assy, Air, NO.4 |
| 87212 | Duct, Air, Rear NO.1 |
| 87212B | Clip, Air Duct |
| 87212F | Duct, Air, Rear NO.2 |
| 87212G | Duct, Air, Rear NO.3 |
| 87212H | Duct, Air, Rear NO.4 |
| 87215J | Clip (FOR AIR REAR DUCT) |
| 87217D | Duct, Air, Rear Side NO.1 |
| 87217E | Duct, Air, Rear Side NO.2 |
| 87217F | Duct, Air, Rear Side NO.3 |

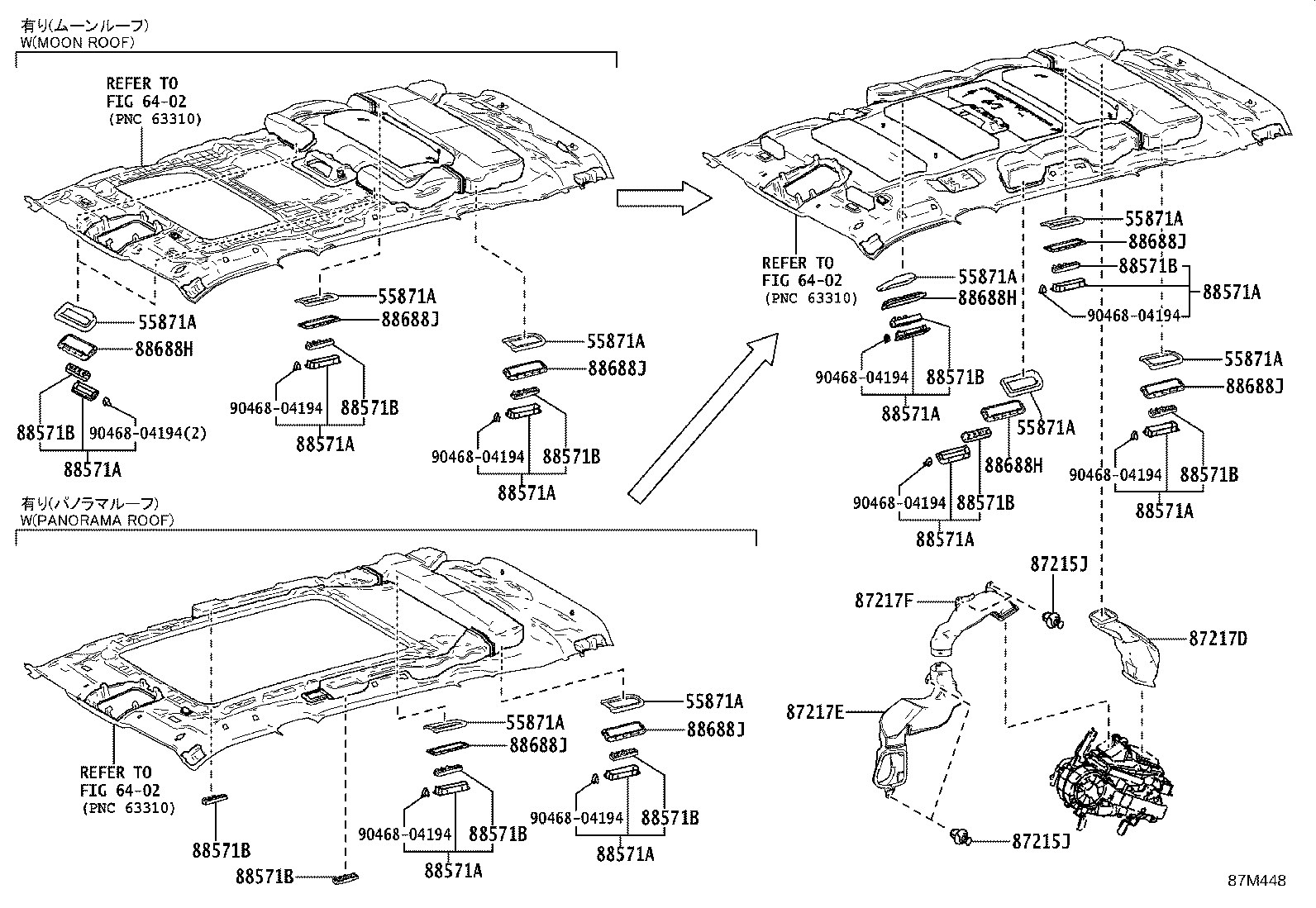

| 88571A | Grille, Air Outlet |
| 88571B | Grille, Air Outlet |

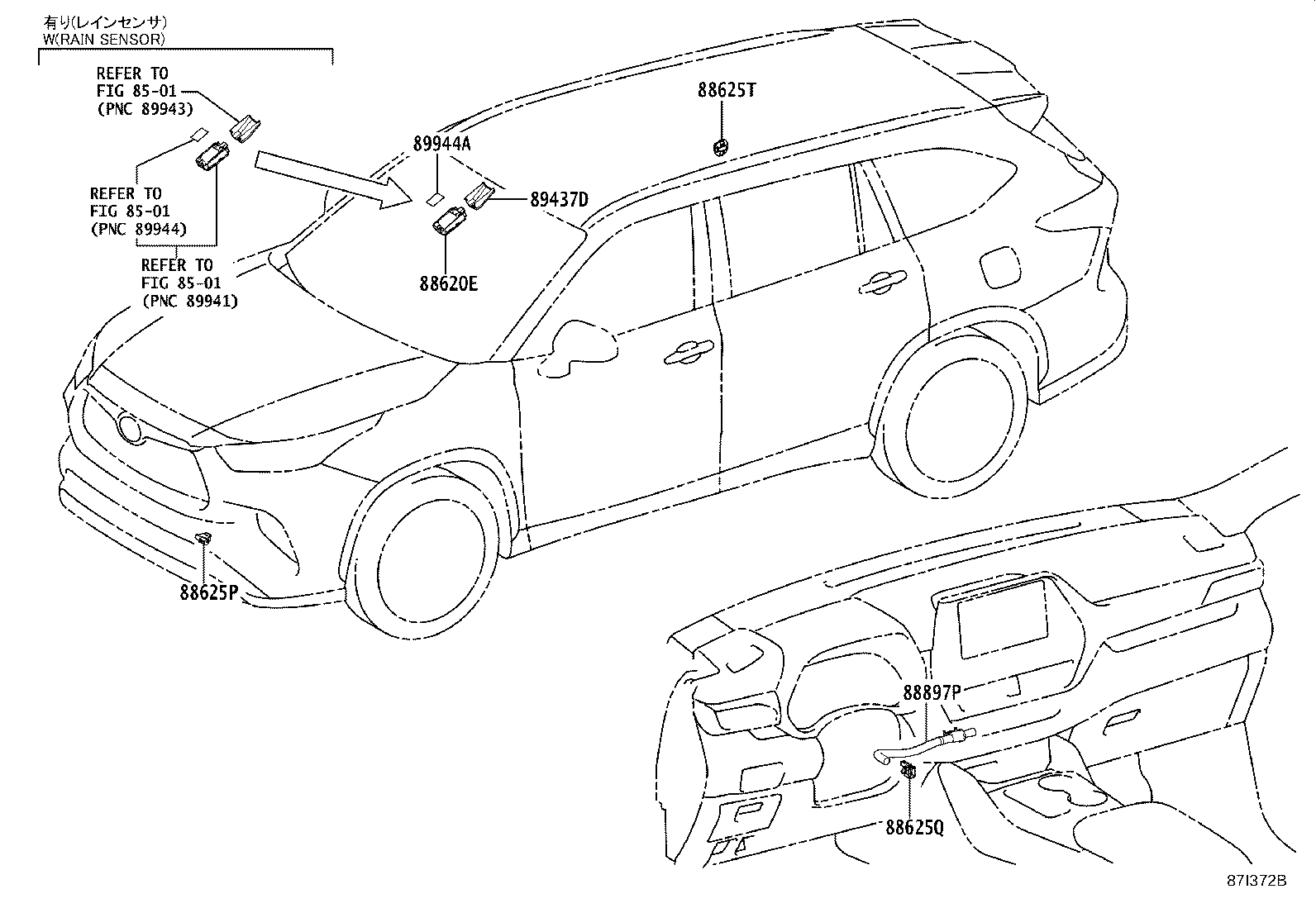

| 88620E | Thermistor Assy, Air Conditioner (HUMIDITY SENSOR) |

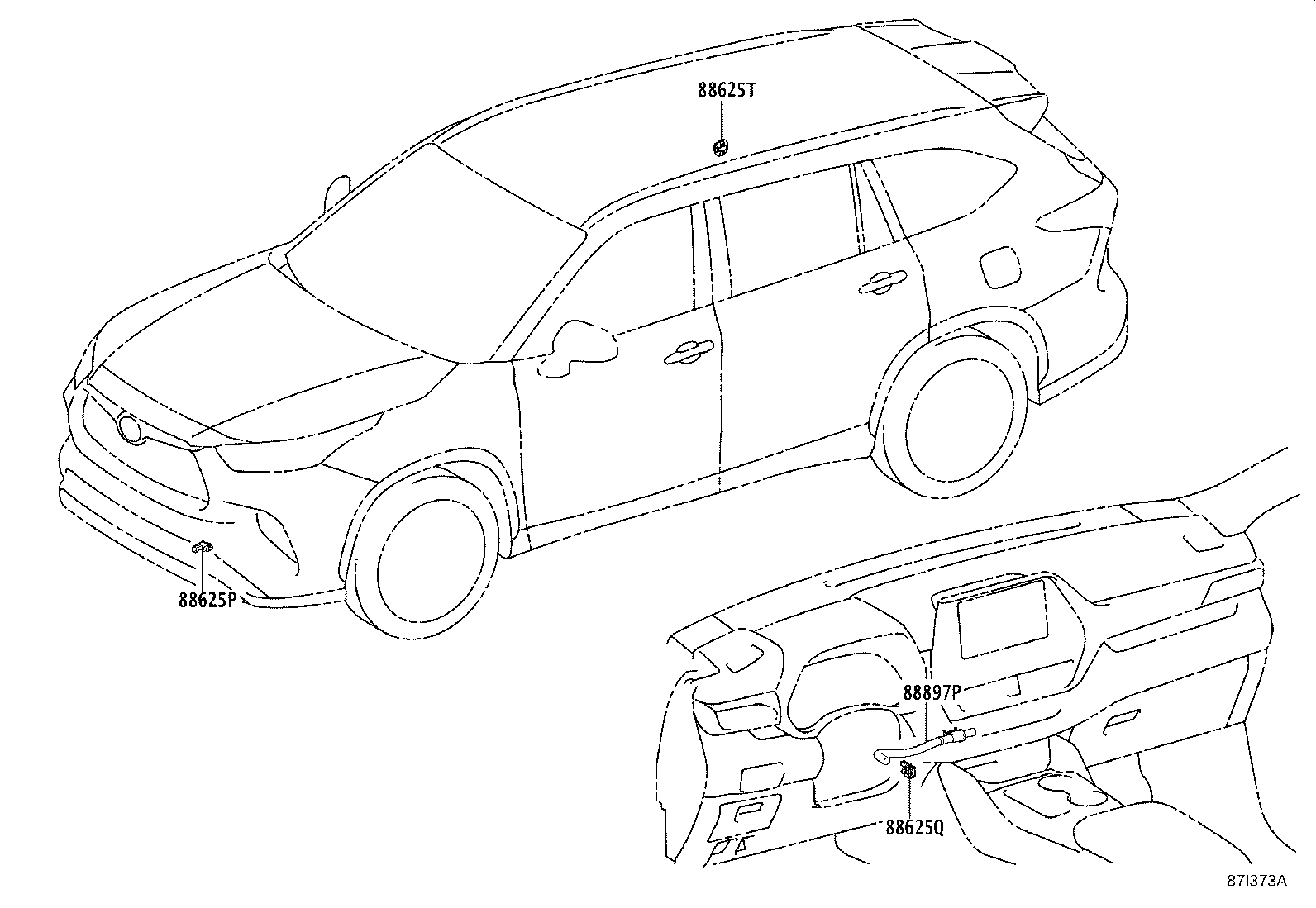

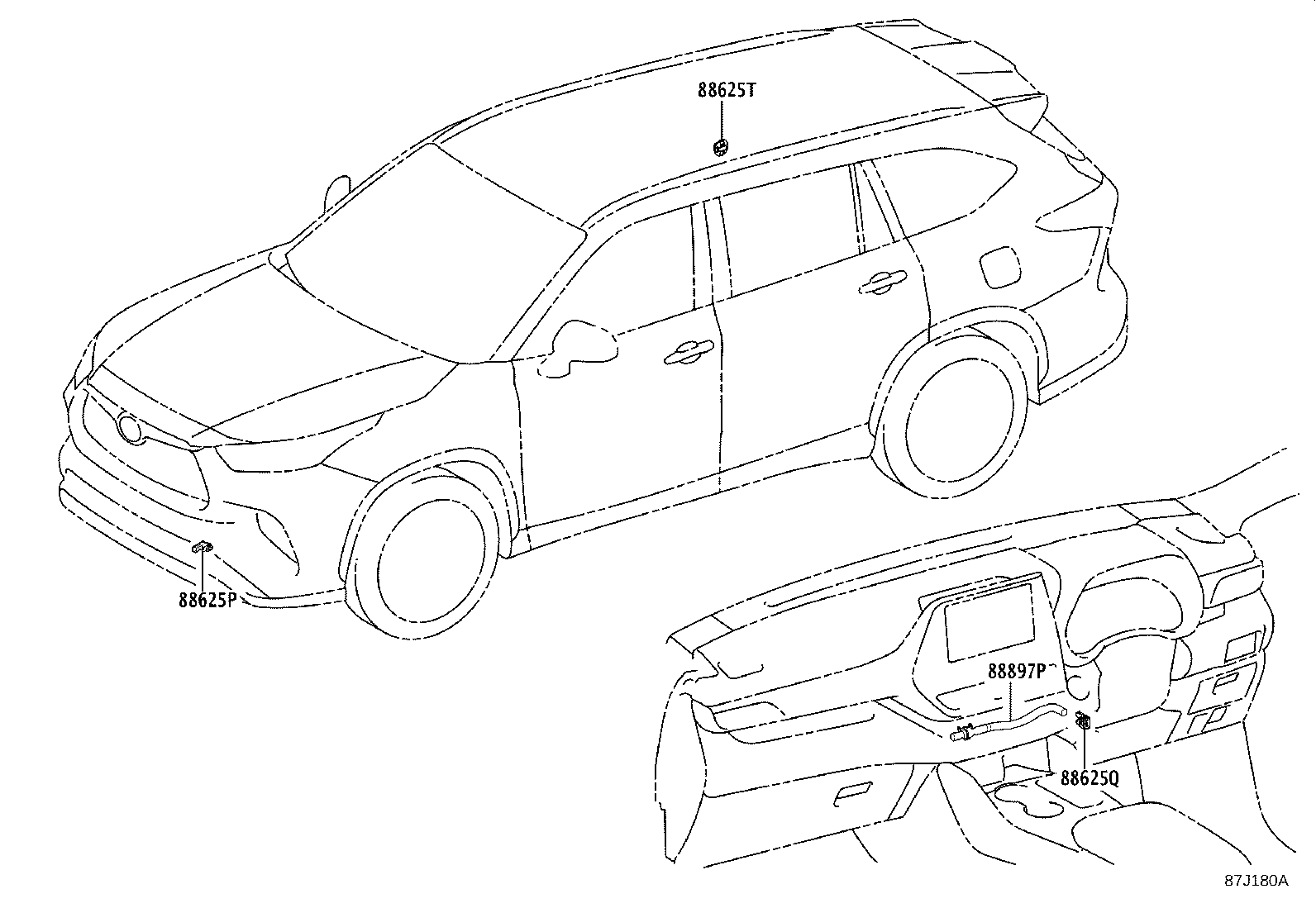

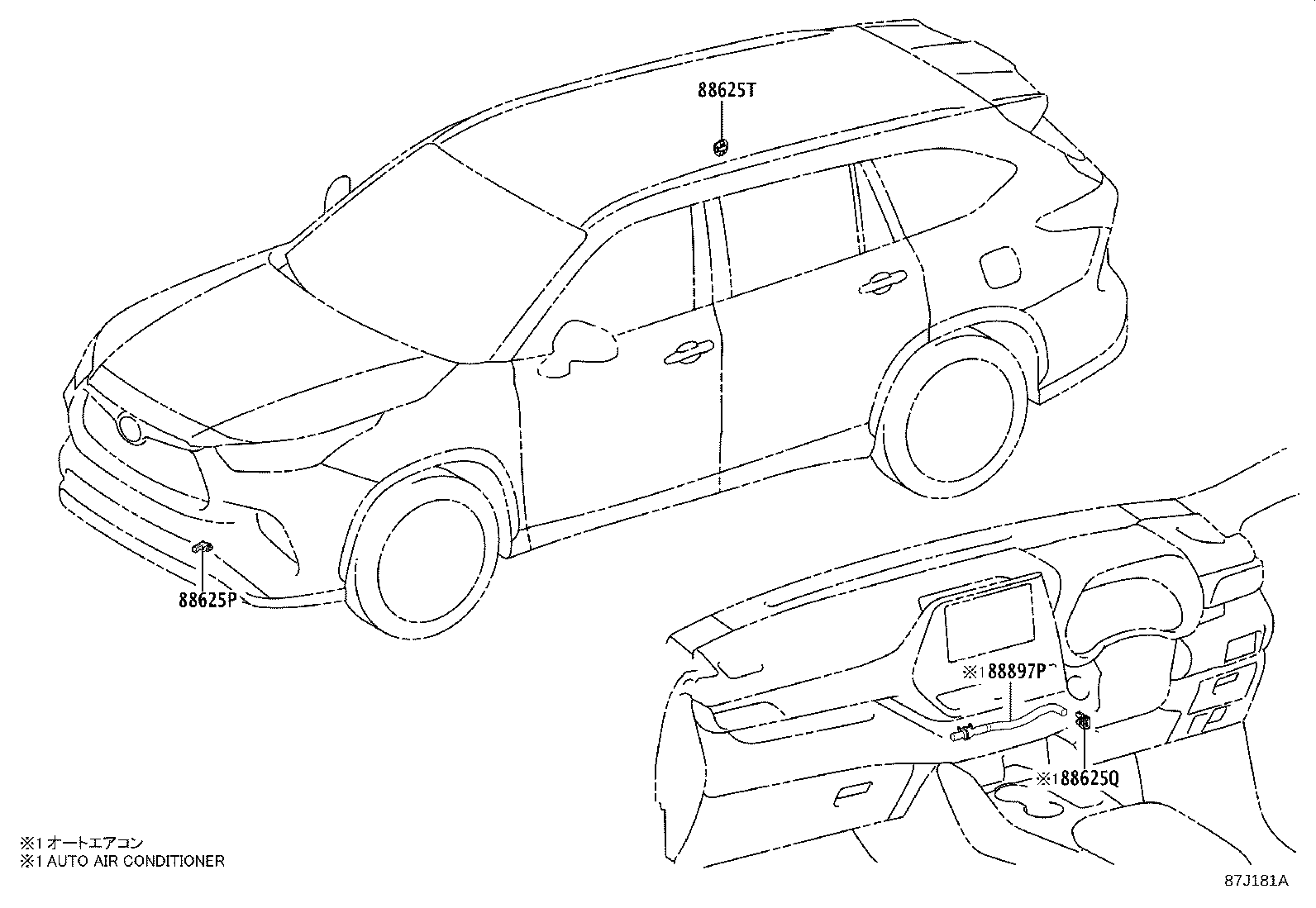

| 88625P | Thermistor, Cooler (AMBIENT TEMP. SENSOR) |
| 88625Q | Thermistor, Cooler (ROOM TEMP. SENSOR) |
| 88625T | Thermistor, Cooler (ROOM TEMP. SENSOR NO.2) |
| 88688H | Bracket, Cooler Air Duct, NO.1 |
| 88688J | Bracket, Cooler Air Duct, NO.2 |
| 88897P | Aspirator |
| 89437D | Cover, Sensor |
| 89944A | Tape(FOR AIR CONDITIONER THERMISTOR) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
