Toyota Lexus NX Series
2021-11 → present · chassis AAZA2#,AAZH2#,MAZA20,TAZA25 · catalogue 527220 · Europe
Supported model
Data version 2024-05

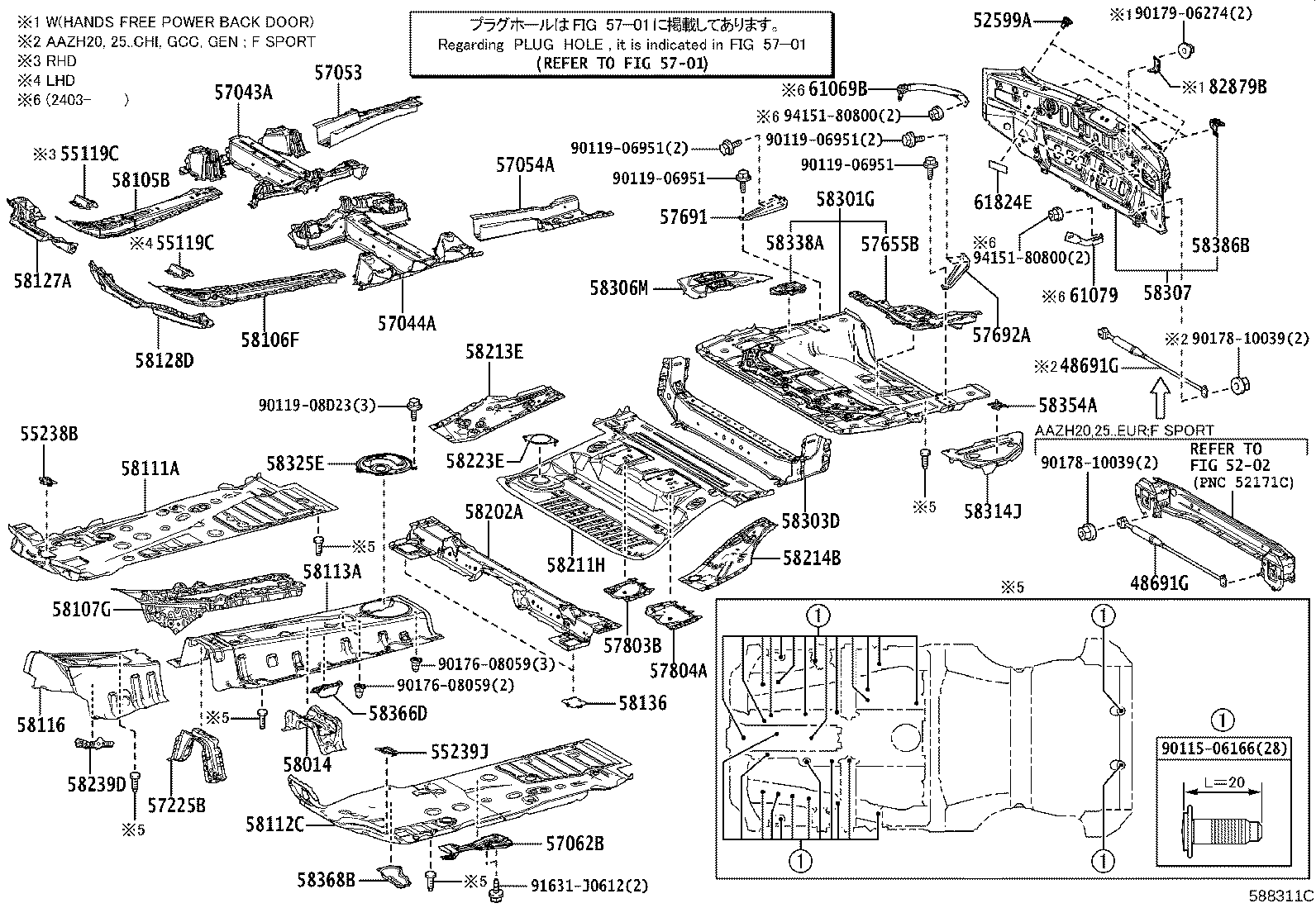

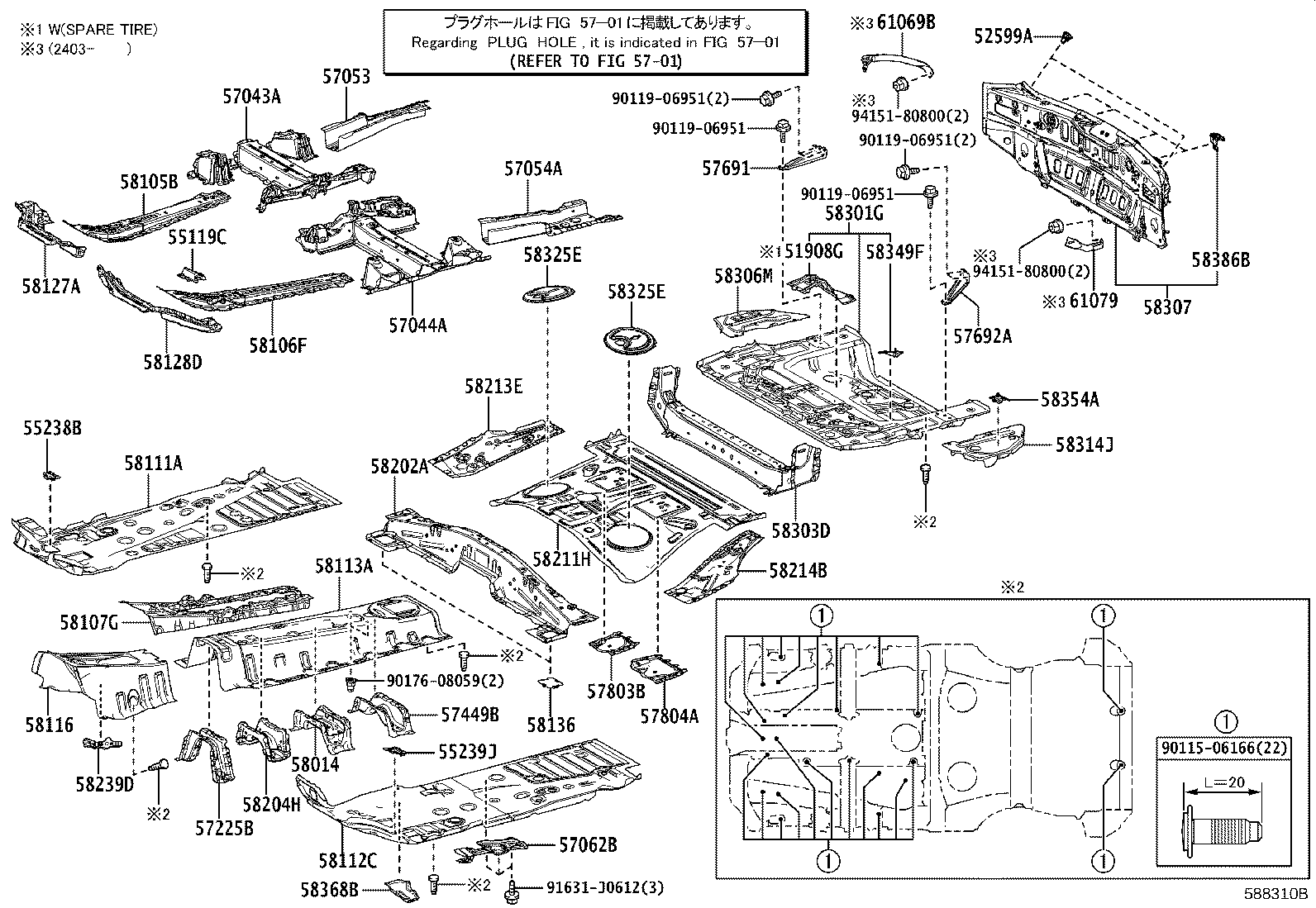

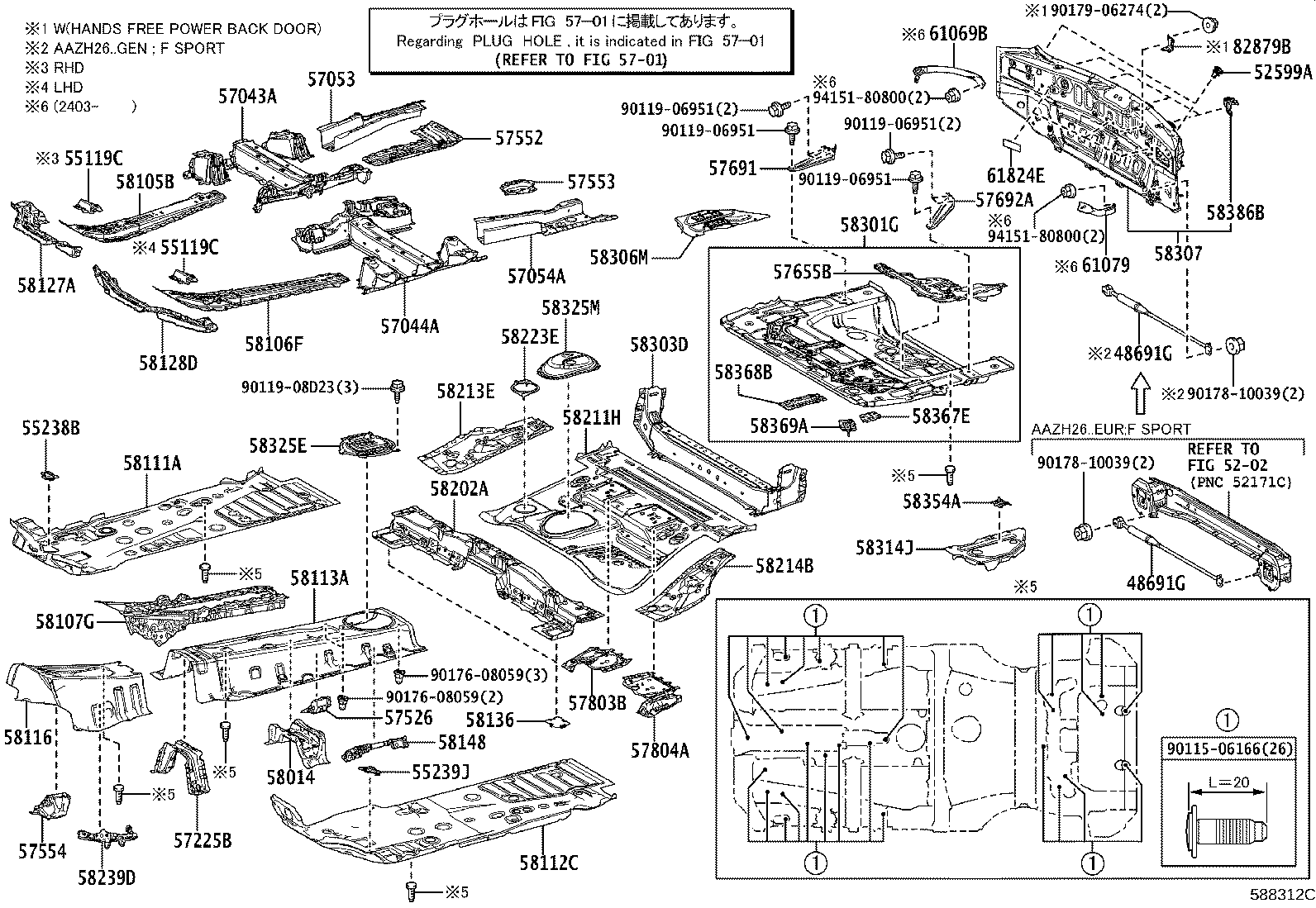

Floor Pan & Lower Back Panel
60 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 48691G | Damper, Suspension Tower |
| 51908G | Bracket Sub-assy, Spare Tire Carrier |
| 52599A | Stopper, Rear Bumper, Upper |
| 55119C | Bracket, Clutch Booster |
| 55238B | Plate, Dash Panel Insulator, Lower RH |
| 55239J | Plate, Dash Panel Insulator, Lower LH |
| 57043A | Reinforcement Sub-assy, Front Side Member, Rear RH |
| 57044A | Reinforcement Sub-assy, Front Side Member, Rear LH |
| 57053 | Reinforcement Sub-assy, Front Floor Crossmember, RH |
| 57054A | Reinforcement Sub-assy, Front Floor Crossmember, LH |
| 57062B | Bracket Sub-assy, Fuel Tank Support, LH |
| 57225B | Brace, Front Mounting Bracket |
| 57449B | Retainer, Center Floor Crossmember, LH |
| 57526 | Plate, Center Floor, NO.2 |
| 57552 | Reinforcement, Center Floor, NO.2 |
| 57553 | Reinforcement, Center Floor, NO.3 |
| 57554 | Reinforcement, Center Floor, NO.4 |
| 57655B | Member, Rear Floor Cross, NO.4 |
| 57691 | Brace, Rear Floor NO.2 Crossmember, Inner RH |
| 57692A | Brace, Rear Floor NO.2 Crossmember, Inner LH |
| 57803B | Reinforce Sub-assy, Belt Anchor, NO.2 RH |
| 57804A | Reinforce Sub-assy, Belt Anchor, NO.2 LH |
| 58014 | Panel Sub-assy, Front Floor, Rear Lower |
| 58105B | Panel Sub-assy, Front Floor Rear Upper Sub |
| 58106F | Bracket Sub-assy, Front Seat Mounting, Outside LH |
| 58107G | Reinforce Sub-assy, Parking Brake Base |
| 58111A | Pan, Front Floor, RH |
| 58112C | Pan, Front Floor, LH |
| 58113A | Panel, Front Floor, Center |
| 58116 | Plate, Shift Cable Mounting |
| 58127A | Reinforce, Front Cross TO Front Panel Member, RH |
| 58128D | Reinforce, Front Cross TO Front Panel Member, LH |
| 58136 | Cover, Front Floor Hole |
| 58148 | Bracket, Front Floor Housing, Rear LH |
| 58202A | Pan Sub-assy, Center Floor, Front |
| 58204H | Pan Sub-assy, Center Floor, Rear |
| 58211H | Pan, Center Floor |
| 58213E | Panel, Seat Floor Side, RH |
| 58214B | Panel, Seat Floor Side, LH |
| 58223E | Reinforcement, Floor Panel Side, RH |
| 58239D | Bracket, Cable Clamp |
| 58301G | Pan Sub-assy, Rear Floor |
| 58303D | Panel Sub-assy, Rear Floor Partition |
| 58306M | Panel Sub-assy, Rear Floor Side |
| 58307 | Panel Sub-assy, Body Lower Back |
| 58314J | Panel, Rear Floor Side, LH |
| 58325E | Cover, Rear Floor Service Hole |
| 58325M | Cover, Rear Floor Service Hole, NO.1 |
| 58338A | Reinforcement, Rear Floor Pan, NO.2 |
| 58349F | Retainer, Rear Floor Support Stay |
| 58354A | Stay, Rear Floor, LH |
| 58366D | Reinforcement, Fuel Tank Support, Rear |
| 58367E | Bracket, Fuel Tube, NO.1 |
| 58368B | Bracket, Fuel Tube, NO.2 |
| 58369A | Bracket, Fuel Tube, NO.3 |
| 58386B | Bracket, Rear Bumper Cover, NO.2 |
| 61069B | Brace Sub-assy, Quarter Wheel House, NO.1 RH |
| 61079 | Brace Sub-assy, Quarter Wheel House, NO.1 LH |
| 61824E | Plate, Noise Control, NO.1 |
| 82879B | Adapter, Computer Integration Box |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
