Toyota Lexus NX Series
2021-11 → present · chassis AAZA2#,AAZH2#,MAZA20,TAZA25 · catalogue 527220 · Europe
Supported model
Data version 2024-05
DC/DC Converter & Charger(BEV OR FCEV)
33 part groups · 6 illustrations
Part groups
| PNC | Description |
|---|---|
| 16268R | Pipe, Water By-pass |
| 46226 | Pin, Connector |

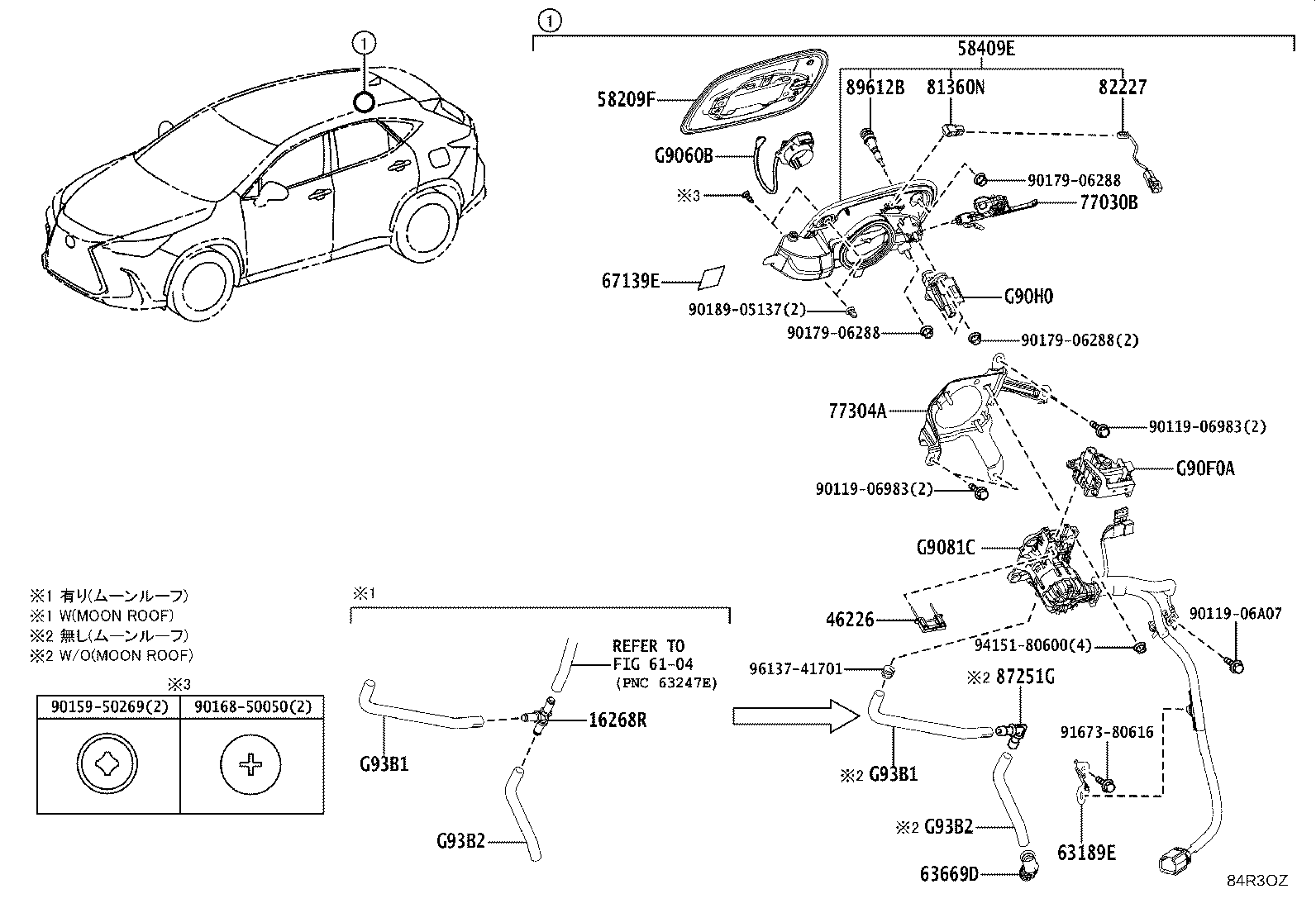

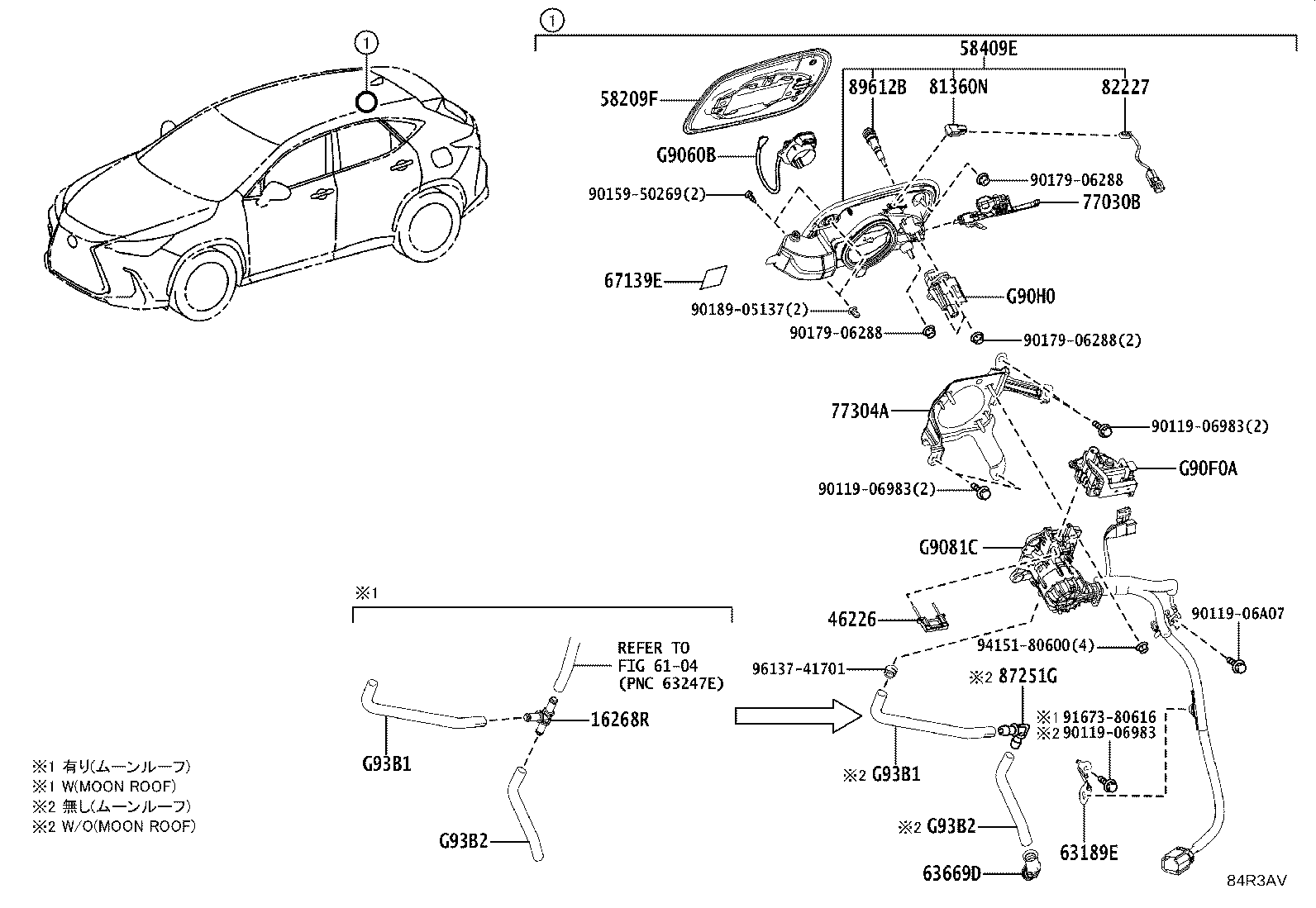

| 58209F | Lid Sub-assy, Battery Service Opening |
| 58409E | Lid Sub-assy, Battery Charger Connector Opening |
| 63189E | Bracket, Wiring Harness Connector |
| 63669D | Grommet, Drain Hose |
| 67139E | Sheet, AC Charging Port Opening Lid |
| 77030B | Lock Assy, Charge Lid W/Motor |
| 77304A | Lid Sub-assy, Battery Charge Port |
| 81360N | Lamp Assy, Spot |
| 82227 | Wire, Spot Lamp |
| 87251G | Joint, Water |
| 89612B | Lifter, Push |

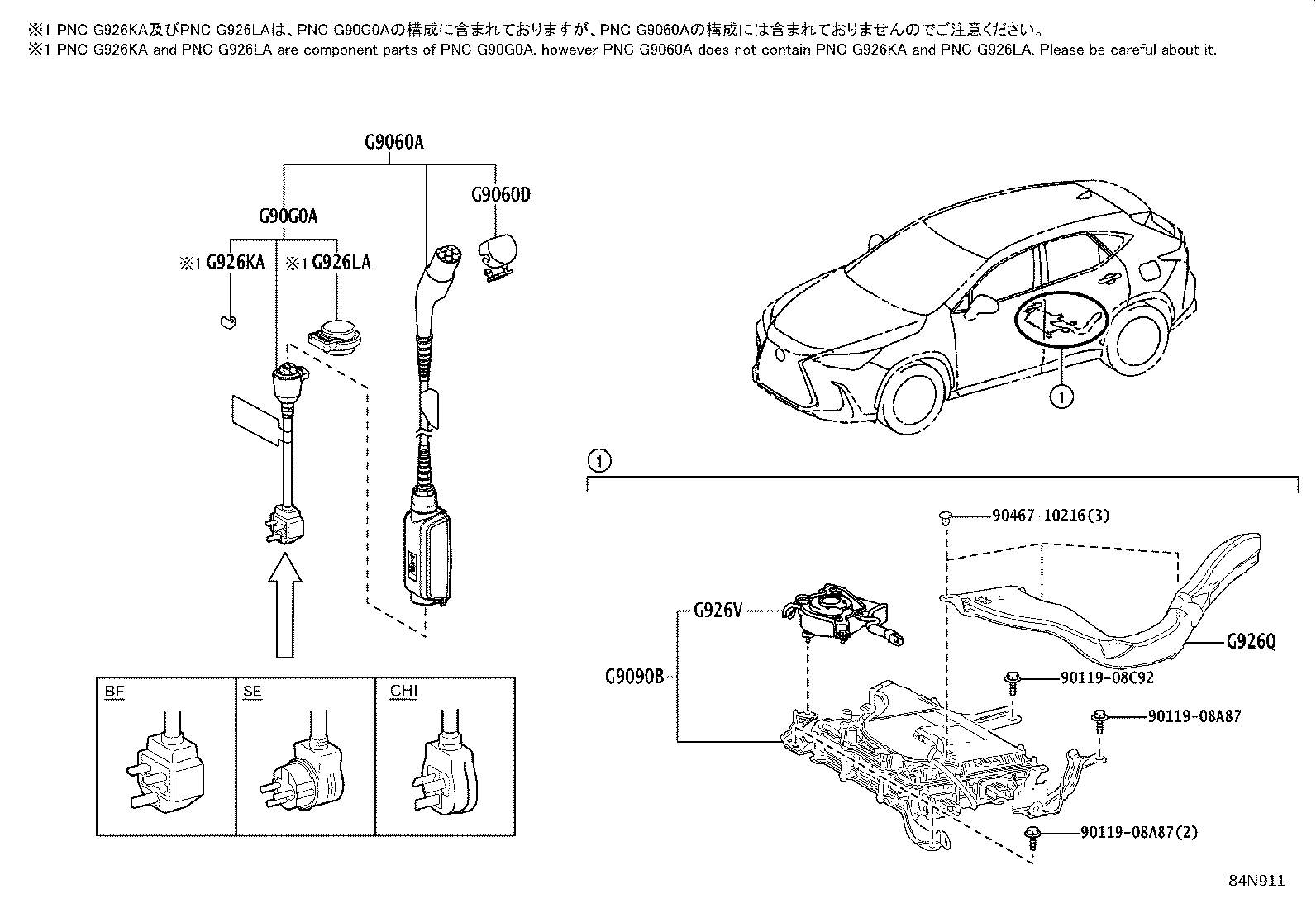

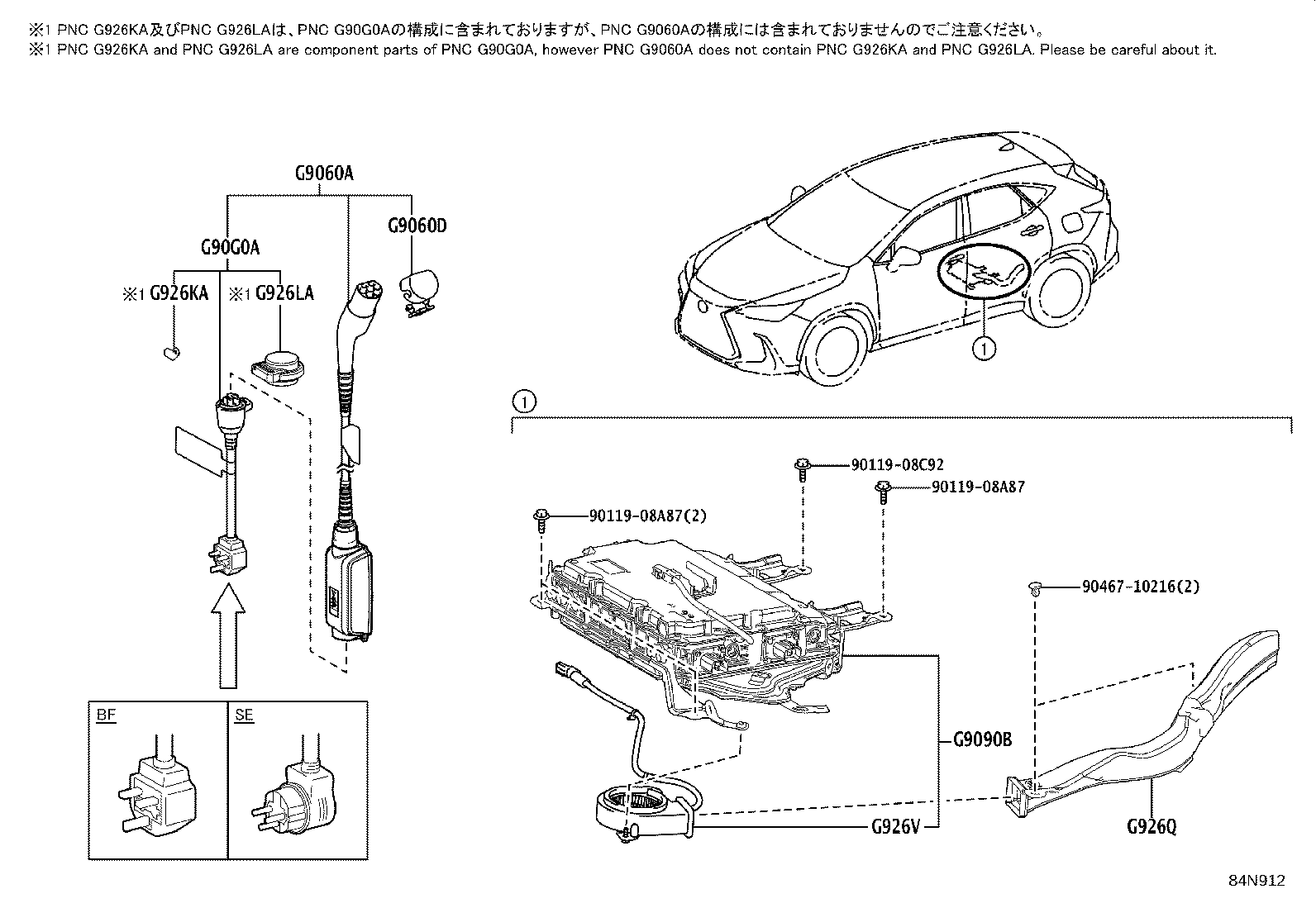

| G9060A | Cable Assy, Electric Vehicle Charger |
| G9060B | Cover, Connector |
| G9060D | Cover, EV Charger Cable |
| G9081C | Cable, AC Charger Inlet |
| G9090B | Charger Assy, Electric Vehicle |
| G90F0A | Lock Assy, Cable EV Charger |
| G90G0A | Plug Assy, Cable EV Charger |
| G90H0 | Indicator Assy, EV Charger Lid |

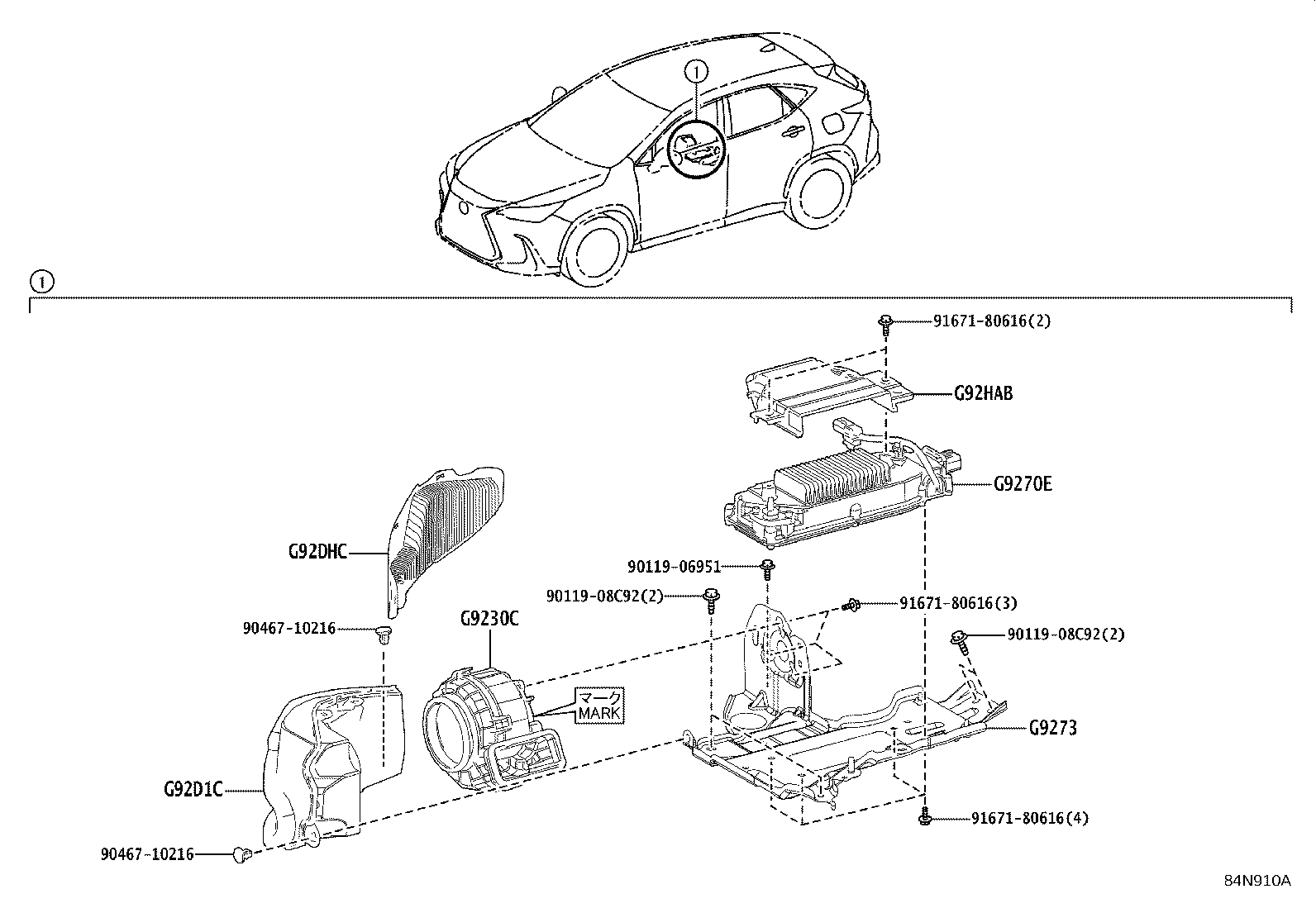

| G9230C | Blower Assy, DC/DC Converter Cooling |
| G926KA | Key, Plug Cable EV Charger |
| G926LA | Cover, Plug Cable EV Charger |
| G926Q | Duct, EV Charger |
| G926V | Blower, Charger Cooling |
| G9270E | DC/DC Converter Assy |
| G9273 | Bracket, DC/DC Converter |
| G92D1C | Duct, DC/DC Converter Intake, NO.1 |
| G92DHC | Filter, DC/DC Converter Intake, NO.1 |
| G92HAB | Duct, DC/DC Converter Cooling Exhaust |
| G93B1 | Hose, EV Charge Connector Drain, NO.1 |
| G93B2 | Hose, EV Charge Connector Drain, NO.2 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
