Toyota C-hr

2023-10 → present · chassis MAXH2#,ZYX20 · catalogue 528220 · Europe

Supported model Data version 2023-12

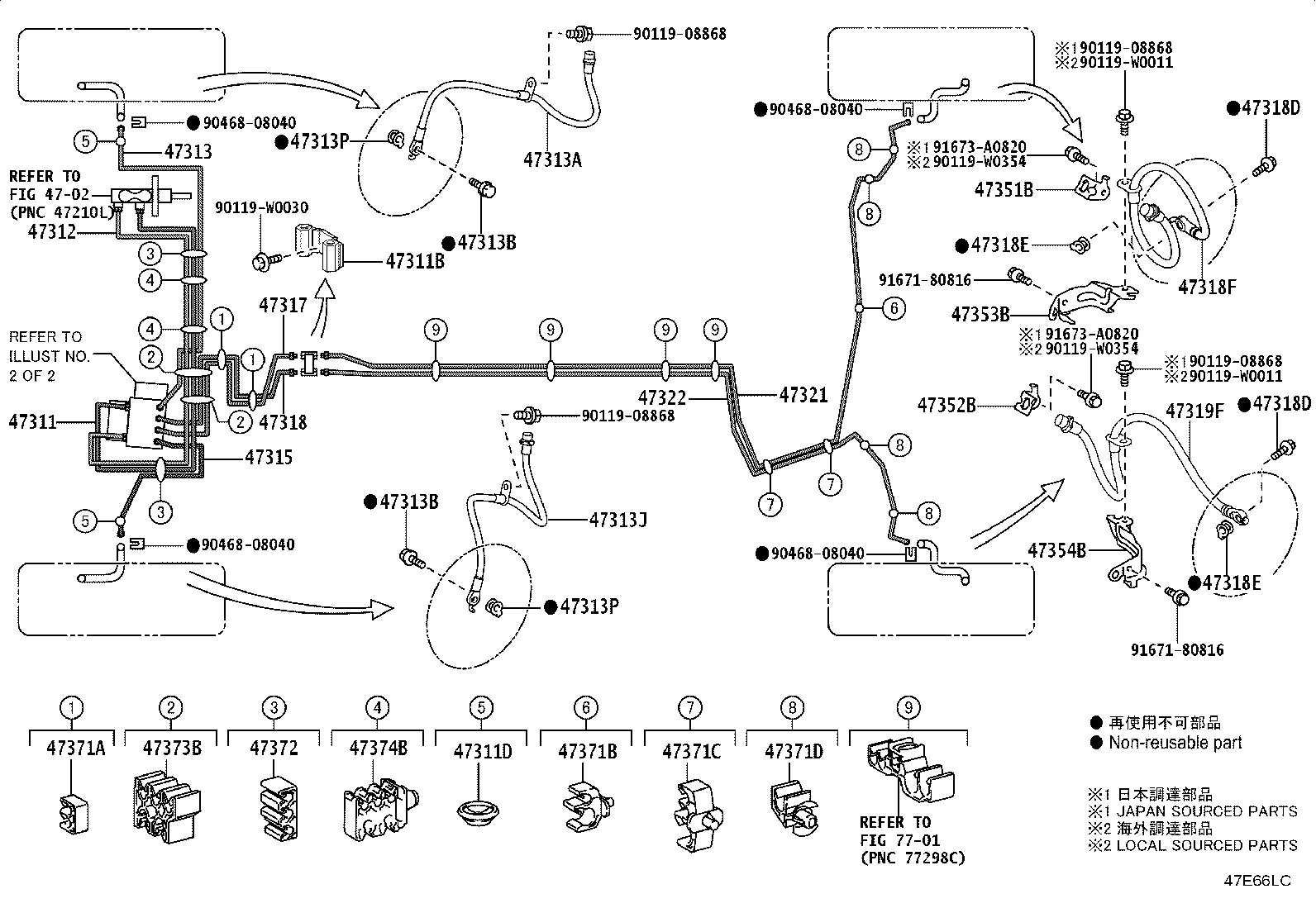

Exploded illustration 47E66LC 47318 — TUBE, FRONT BRAKE, NO.8 (2 parts) 47317 — TUBE, FRONT BRAKE, NO.7 (2 parts) 47311 — TUBE, FRONT BRAKE, NO.1 (2 parts) 47312 — TUBE, FRONT BRAKE, NO.2 (2 parts) 47313 — TUBE, FRONT BRAKE, NO.3 (2 parts) 47315 — TUBE, FRONT BRAKE, NO.5 (2 parts) 7701 — not listed in this catalogue 9046808040 — not listed in this catalogue 9046808040 — not listed in this catalogue 47313A — HOSE, FLEXIBLE, NO.1(FOR FRONT) (1 parts) 47313B — BOLT, UNION(FOR FRONT FLEXIBLE HOSE) (1 parts) 47313P — GASKET(FOR FRONT FLEXIBLE HOSE) (1 parts) 9011908868 — not listed in this catalogue 47313J — HOSE, FLEXIBLE, NO.2(FOR FRONT) (1 parts) 9011908868 — not listed in this catalogue 47313B — BOLT, UNION(FOR FRONT FLEXIBLE HOSE) (1 parts) 47313P — GASKET(FOR FRONT FLEXIBLE HOSE) (1 parts) 9046808040 — not listed in this catalogue 9046808040 — not listed in this catalogue 47351B — BRACKET, FLEXIBLE HOSE, NO.1 (1 parts) 47352B — BRACKET, FLEXIBLE HOSE, NO.2 (1 parts) 47318F — HOSE, FLEXIBLE(FOR REAR RH) (1 parts) 47318E — GASKET(FOR REAR FLEXIBLE HOSE) (1 parts) 47318D — BOLT, UNION(FOR REAR FLEXIBLE HOSE) (1 parts) 47318D — BOLT, UNION(FOR REAR FLEXIBLE HOSE) (1 parts) 47319F — HOSE, FLEXIBLE(FOR REAR LH) (1 parts) 91673A0820 — not listed in this catalogue 90119W0354 — not listed in this catalogue 91673A0820 — not listed in this catalogue 90119W0354 — not listed in this catalogue 47353B — BRACKET, FLEXIBLE HOSE, NO.3 (1 parts) 47354B — BRACKET, FLEXIBLE HOSE, NO.4 (1 parts) 9167180816 — not listed in this catalogue 9167180816 — not listed in this catalogue 47321 — TUBE, REAR BRAKE, NO.1 (2 parts) 47322 — TUBE, REAR BRAKE, NO.2 (2 parts) 47373B — CLAMP, BRAKE TUBE, NO.3 (2 parts) 47372 — CLAMP, BRAKE TUBE, NO.2 (2 parts) 47374B — CLAMP, BRAKE TUBE, NO.4 (2 parts) 47311D — GROMMET(FOR FRONT BRAKE TUBE) (1 parts) 47371B — CLAMP, BRAKE TUBE, NO.6 (2 parts) 47371C — CLAMP, BRAKE TUBE, NO.7 (2 parts) 47371D — CLAMP, BRAKE TUBE, NO.8 (1 parts) 47371A — CLAMP, BRAKE TUBE, NO.1 (1 parts) 47311B — WAY, NO.1(FOR FRONT BRAKE TUBE) (1 parts) 90119W0030 — not listed in this catalogue 47318E — GASKET(FOR REAR FLEXIBLE HOSE) (1 parts) 4702 — not listed in this catalogue 9011908868 — not listed in this catalogue 90119W0011 — not listed in this catalogue 9011908868 — not listed in this catalogue 90119W0011 — not listed in this catalogue
47E66LC · 33 callouts, 19 unlisted Full size ↗
Dashed callouts are standard fasteners the factory draws but does not list as separate parts — there is no part number behind them.
42 parts on this figure
Part number Description Fitment Price
47311 — Tube, Front Brake, NO.1
47311-02G30 Tube, Front Brake, NO.1
2023-10 → —
MAXH2#,ZYX20 LHD —
47311-02G50 Tube, Front Brake, NO.1
2023-10 → —
MAXH2#,ZYX20 RHD —
47311B — Way, NO.1(FOR FRONT BRAKE TUBE)
90412-10285 Way, NO.1(FOR FRONT BRAKE TUBE)
2023-10 → —
MAXH2#,ZYX20 —
47311D — Grommet(FOR FRONT BRAKE TUBE)
90480-25037 Grommet(FOR FRONT BRAKE TUBE)
2023-10 → —
MAXH2#,ZYX20 —
47312 — Tube, Front Brake, NO.2
47312-02E90 Tube, Front Brake, NO.2
2023-10 → —
MAXH2#,ZYX20 LHD —
47312-02F10 Tube, Front Brake, NO.2
2023-10 → —
MAXH2#,ZYX20 RHD —
47313 — Tube, Front Brake, NO.3
47313-02G10 Tube, Front Brake, NO.3
2023-10 → —
MAXH2#,ZYX20 LHD —
47313-02G90 Tube, Front Brake, NO.3
2023-10 → —
MAXH2#,ZYX20 RHD —
47313A — Hose, Flexible, NO.1(FOR FRONT)
90947-W2066 Hose, Flexible, NO.1(FOR FRONT)
2023-10 → —
MAXH2#,ZYX20 —
47313B — Bolt, Union(FOR FRONT FLEXIBLE HOSE)
90401-10058 Bolt, Union(FOR FRONT FLEXIBLE HOSE)
2023-10 → —
MAXH2#,ZYX20 —
47313J — Hose, Flexible, NO.2(FOR FRONT)
90947-W2067 Hose, Flexible, NO.2(FOR FRONT)
2023-10 → —
MAXH2#,ZYX20 —
47313P — Gasket(FOR FRONT FLEXIBLE HOSE)
47389-50021 Gasket(FOR FRONT FLEXIBLE HOSE)
2023-10 → —
MAXH2#,ZYX20 —
47315 — Tube, Front Brake, NO.5
47315-02680 Tube, Front Brake, NO.5
2023-10 → —
MAXH2#,ZYX20 LHD —
47315-02690 Tube, Front Brake, NO.5
2023-10 → —
MAXH2#,ZYX20 RHD —
47317 — Tube, Front Brake, NO.7
47317-02F80 Tube, Front Brake, NO.7
2023-10 → —
MAXH2#,ZYX20 LHD —
47317-02F90 Tube, Front Brake, NO.7
2023-10 → —
MAXH2#,ZYX20 RHD —
47318 — Tube, Front Brake, NO.8
47318-02G00 Tube, Front Brake, NO.8
2023-10 → —
MAXH2#,ZYX20 LHD —
47318-02G10 Tube, Front Brake, NO.8
2023-10 → —
MAXH2#,ZYX20 RHD —
47318D — Bolt, Union(FOR REAR FLEXIBLE HOSE)
90401-10058 Bolt, Union(FOR REAR FLEXIBLE HOSE)
2023-10 → —
MAXH2#,ZYX20 —
47318E — Gasket(FOR REAR FLEXIBLE HOSE)
47389-50021 Gasket(FOR REAR FLEXIBLE HOSE)
2023-10 → —
MAXH2#,ZYX20 —
47318F — Hose, Flexible(FOR REAR RH)
90947-W2068 Hose, Flexible(FOR REAR RH)
2023-10 → —
MAXH2#,ZYX20 —
47319F — Hose, Flexible(FOR REAR LH)
90947-W2069 Hose, Flexible(FOR REAR LH)
2023-10 → —
MAXH2#,ZYX20 —
47321 — Tube, Rear Brake, NO.1
47321-F4011 Tube, Rear Brake, NO.1
2023-10 → —
MAXH20,25,ZYX20 —
47321-F4070 Tube, Rear Brake, NO.1
2024-01 → —
MAXH21 —
47322 — Tube, Rear Brake, NO.2
47322-F4011 Tube, Rear Brake, NO.2
2023-10 → —
MAXH20,25,ZYX20 —
47322-F4070 Tube, Rear Brake, NO.2
2024-01 → —
MAXH21 —
47351B — Bracket, Flexible Hose, NO.1
47351-F4020 Bracket, Flexible Hose, NO.1
2023-10 → —
MAXH2#,ZYX20 —
47352B — Bracket, Flexible Hose, NO.2
47352-F4020 Bracket, Flexible Hose, NO.2
2023-10 → —
MAXH2#,ZYX20 —
47353B — Bracket, Flexible Hose, NO.3
47351-F4010 Bracket, Flexible Hose, NO.3
2023-10 → —
MAXH2#,ZYX20 —
47354B — Bracket, Flexible Hose, NO.4
47352-F4010 Bracket, Flexible Hose, NO.4
2023-10 → —
MAXH2#,ZYX20 —
47371A — Clamp, Brake Tube, NO.1
90949-01D91 Clamp, Brake Tube, NO.1
2023-10 → —
MAXH2#,ZYX20 —
47371B — Clamp, Brake Tube, NO.6
77285-47110 Clamp, Brake Tube, NO.6
2023-10 → —
MAXH20,25,ZYX20 —
90464-00904 Clamp, Brake Tube, NO.6
2024-01 → —
MAXH21 —
47371C — Clamp, Brake Tube, NO.7
77286-47050 Clamp, Brake Tube, NO.7
2023-10 → —
MAXH20,25,ZYX20 —
90949-01E10 Clamp, Brake Tube, NO.7
2024-01 → —
MAXH21 —
47371D — Clamp, Brake Tube, NO.8
90949-01E10 Clamp, Brake Tube, NO.8
2023-10 → —
MAXH20,25,ZYX20 —
47372 — Clamp, Brake Tube, NO.2
90949-01D92 Clamp, Brake Tube, NO.2
2023-10 → —
MAXH2#,ZYX20 LHD —
90949-01E43 Clamp, Brake Tube, NO.2
2023-10 → —
MAXH2#,ZYX20 RHD —
47373B — Clamp, Brake Tube, NO.3
90949-01E40 Clamp, Brake Tube, NO.3
2023-10 → —
MAXH2#,ZYX20 RHD —
90949-01E40 Clamp, Brake Tube, NO.3
2023-10 → —
MAXH2#,ZYX20 LHD —
47374B — Clamp, Brake Tube, NO.4
90949-01E79 Clamp, Brake Tube, NO.4
2023-10 → —
MAXH2#,ZYX20 LHD —
90949-01E79 Clamp, Brake Tube, NO.4
2023-10 → —
MAXH2#,ZYX20 RHD —
No quantity column: the factory catalogue records which parts a vehicle takes, never how many.
