Toyota C-hr
2023-10 → present · chassis MAXH2#,ZYX20 · catalogue 528220 · Europe
Supported model
Data version 2023-12

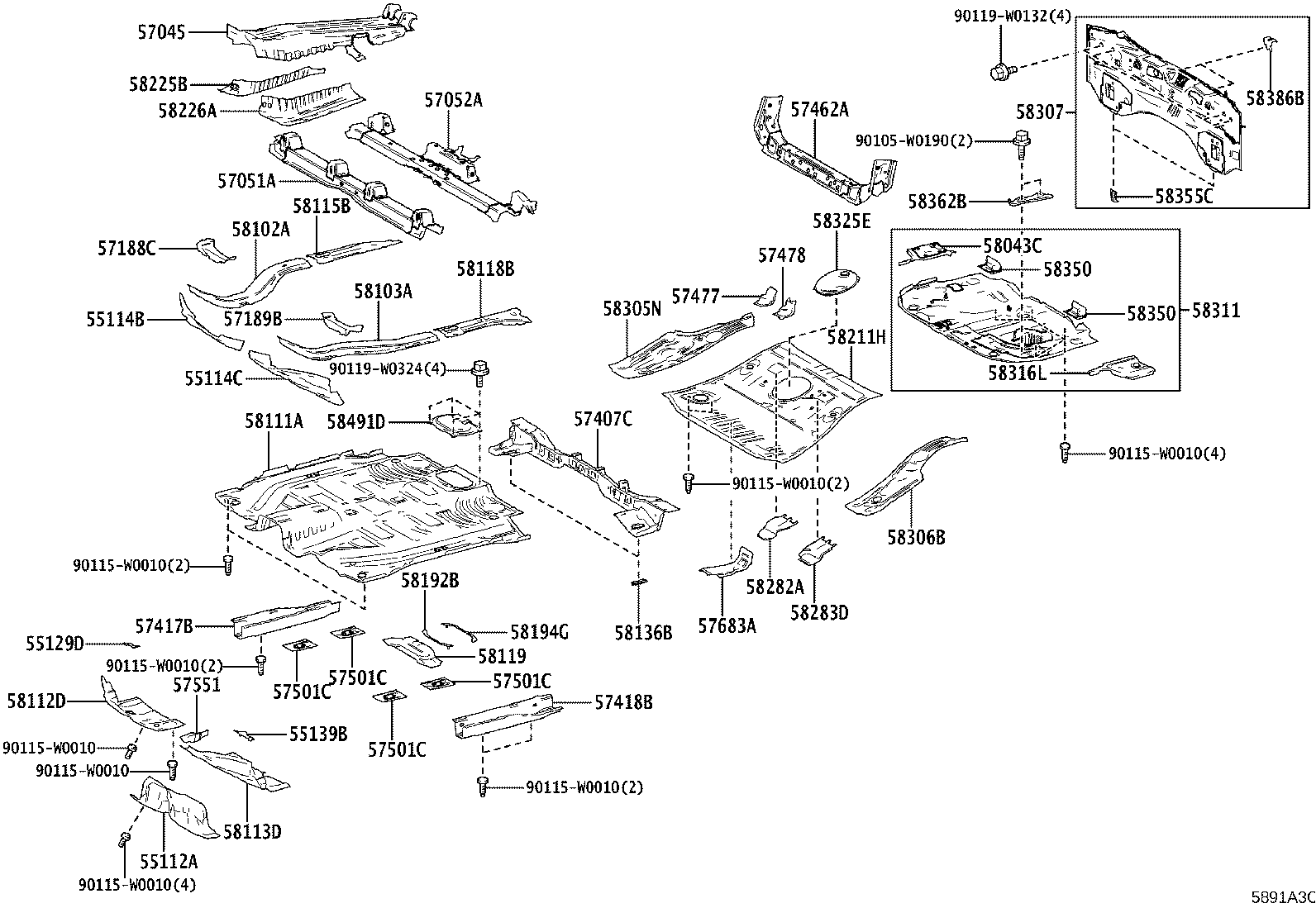

Floor Pan & Lower Back Panel
59 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 55112A | Panel, Dash, NO.2 |
| 55114B | Panel, Dash, Lower |
| 55114C | Panel, Dash, Lower LH |
| 55129D | Cover, Dash Panel Hole, RH |
| 55139B | Cover, Dash Panel Hole, LH |
| 57045 | Plate Sub-assy, Floor Side Rail, RH |
| 57051A | Member Sub-assy, Front Floor Cross, RH |
| 57052A | Member Sub-assy, Front Floor Cross, LH |
| 57053 | Reinforcement Sub-assy, Front Floor Crossmember, RH |
| 57054A | Reinforcement Sub-assy, Front Floor Crossmember, LH |
| 57188C | Reinforcement, Front Side Member Extension, RH |
| 57189B | Reinforcement, Front Side Member Extension, LH |
| 57407C | Member Sub-assy, Center Floor Cross, NO.1 |
| 57417B | Reinforcement, Front Floor Under |
| 57418B | Reinforcement, Front Floor Under, LH |
| 57462A | Member, Center Floor Cross, NO.2 |
| 57477 | Gusset, Rear Seat, RH |
| 57478 | Gusset, Rear Seat, LH |
| 57501C | Brace Sub-assy, Front Floor, Center |
| 57508A | Reinforcement Sub-assy, Front Floor, RH |
| 57533B | Brace, Front Floor, Center |
| 57551 | Reinforcement, Center Floor, NO.1 |
| 57683A | Bracket, Fuel Tank Mounting, NO.1 |
| 58043C | Panel Sub-assy, Floor Side, Rear RH |
| 58102A | Reinforcement Sub-assy, Front Floor |
| 58103A | Reinforcement Sub-assy, Front Floor Side, LH |
| 58111A | Pan, Front Floor, RH |
| 58112C | Pan, Front Floor, LH |
| 58112D | Panel, Front Floor, Front NO.2 |
| 58113A | Panel, Front Floor, Center |
| 58113D | Panel, Front Floor Side, NO.1 RH |
| 58114A | Reinforcement, Front Floor Panel |
| 58115A | Reinforcement, Front Floor Panel |
| 58115B | Panel, Front Floor, Rear |
| 58118B | Reinforcement, Front Floor Panel, NO.2 |
| 58119 | Plate, Front Floor Side, Front |
| 58129G | Bracket, Front Cross TO Front Panel Member Reinforce |
| 58136B | Cover, Center Floor Hole |
| 58142 | Reinforcement, Floor Side Member TO Floor Pan |
| 58142B | Reinforcemnet, Front Side Member TO Floor Pan, LH |
| 58192B | Plate, Front Floor, Rear |
| 58194G | Pipe, Front Floor Beacon Lamp Drain |
| 58211H | Pan, Center Floor |
| 58225B | Plate, Front Floor Side, Lower RH |
| 58226A | Plate, Front Floor Side, Lower LH |
| 58282A | Base, Belt Anchor TO Floor Pan, NO.3 RH |
| 58283D | Base, Belt Anchor TO Floor Pan, NO.3 LH |
| 58305N | Extension Sub-assy, Rear Floor TO Quarter, RH |
| 58306B | Extension Sub-assy, Rear Floor TO Quarter, LH |
| 58307 | Panel Sub-assy, Body Lower Back |
| 58311 | Pan, Rear Floor |
| 58315F | Extension, Rear Floor Side Panel, Front |
| 58316L | Extension, Rear Floor Side Panel, Rear |
| 58325E | Cover, Rear Floor Service Hole |
| 58350 | Reinforcement Assy, Rear Floor Panel, RH |
| 58355C | Bracket, Rear Bumper Arm |
| 58362B | Reinforcement, Rear Floor Panel, NO.1 LH |
| 58386B | Bracket, Rear Bumper Cover, NO.2 |
| 58491D | Plate, Battery Service Cover |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
