Toyota C-hr
2023-10 → present · chassis MAXH2#,ZYX20 · catalogue 528220 · Europe
Supported model
Data version 2023-12
Battery & Battery Cable
68 part groups · 8 illustrations
Part groups
| PNC | Description |
|---|---|

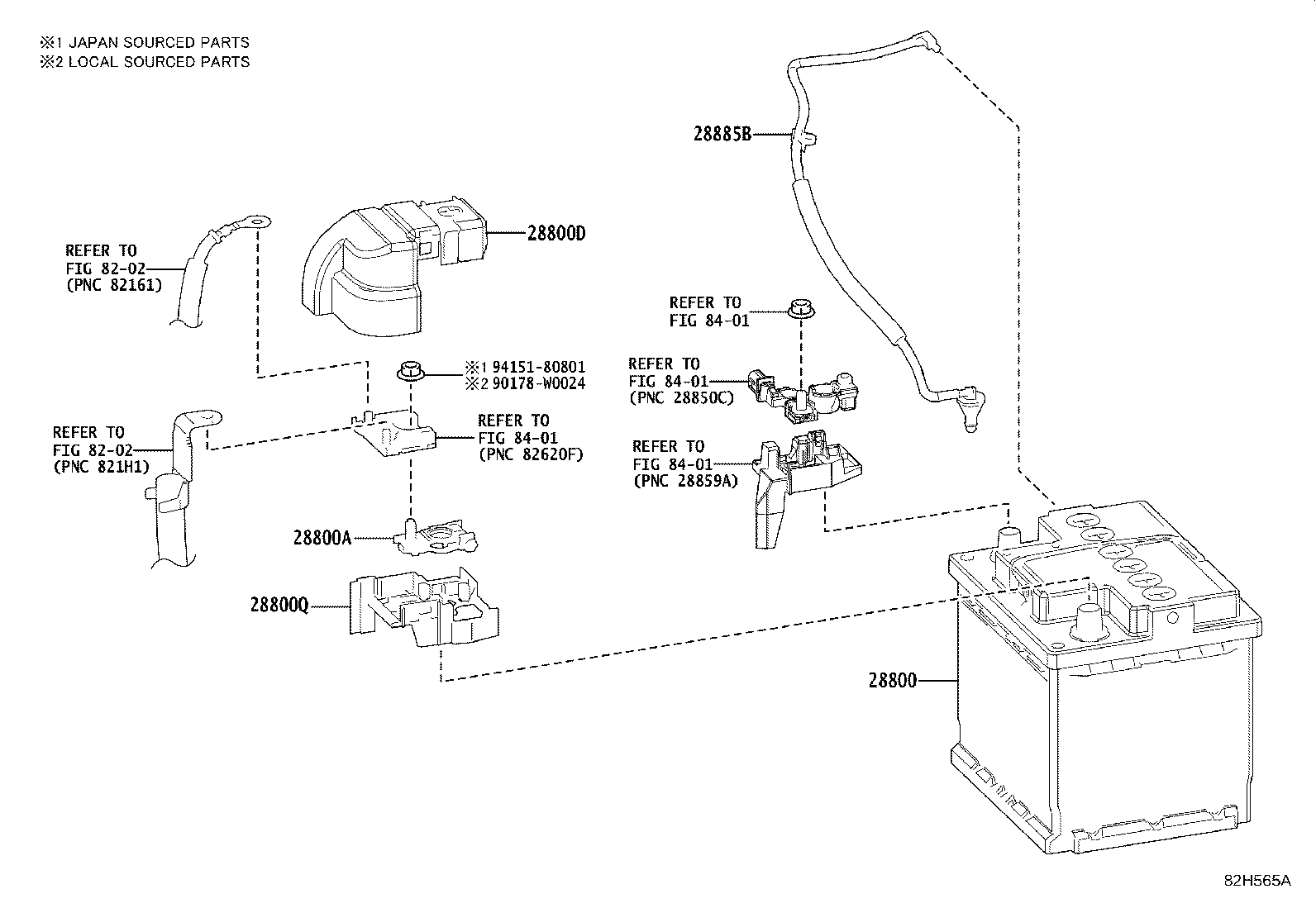

| 28800 | Battery |
| 28800A | Terminal, Battery Positive |
| 28800D | Cover, Connector(FOR BATTERY TERMINAL) |
| 28800Q | Cover, Connector(FOR BATTERY) |
| 28885B | Hose, Battery |
| 82685E | Plate, Service Plug Caution |
| 88620N | Thermistor Assy, Air Conditioner NO.1 |
| 88620P | Thermistor Assy, Air Conditioner NO.2 |
| 88719C | Sensor, Air Conditioner Pressure |
| 88F90 | Valve Assy, Magnet NO.1 |
| 89890A | Computer Assy, Battery |
| 89892A | Sensor, Battery Voltage |
| G3830A | Plug Assy, Electric Vehicle Battery |
| G3834 | Grip, Service Plug |
| G384B | Box, Traction Battery Device, NO.1 |
| G3860 | Box Assy, Traction Battery Device, NO.2 |
| G920B | Bracket Sub-assy, HV Battery Carrier, NO.1 |
| G920Q | Shield Sub-assy, Hybrid Battery, NO.1 |

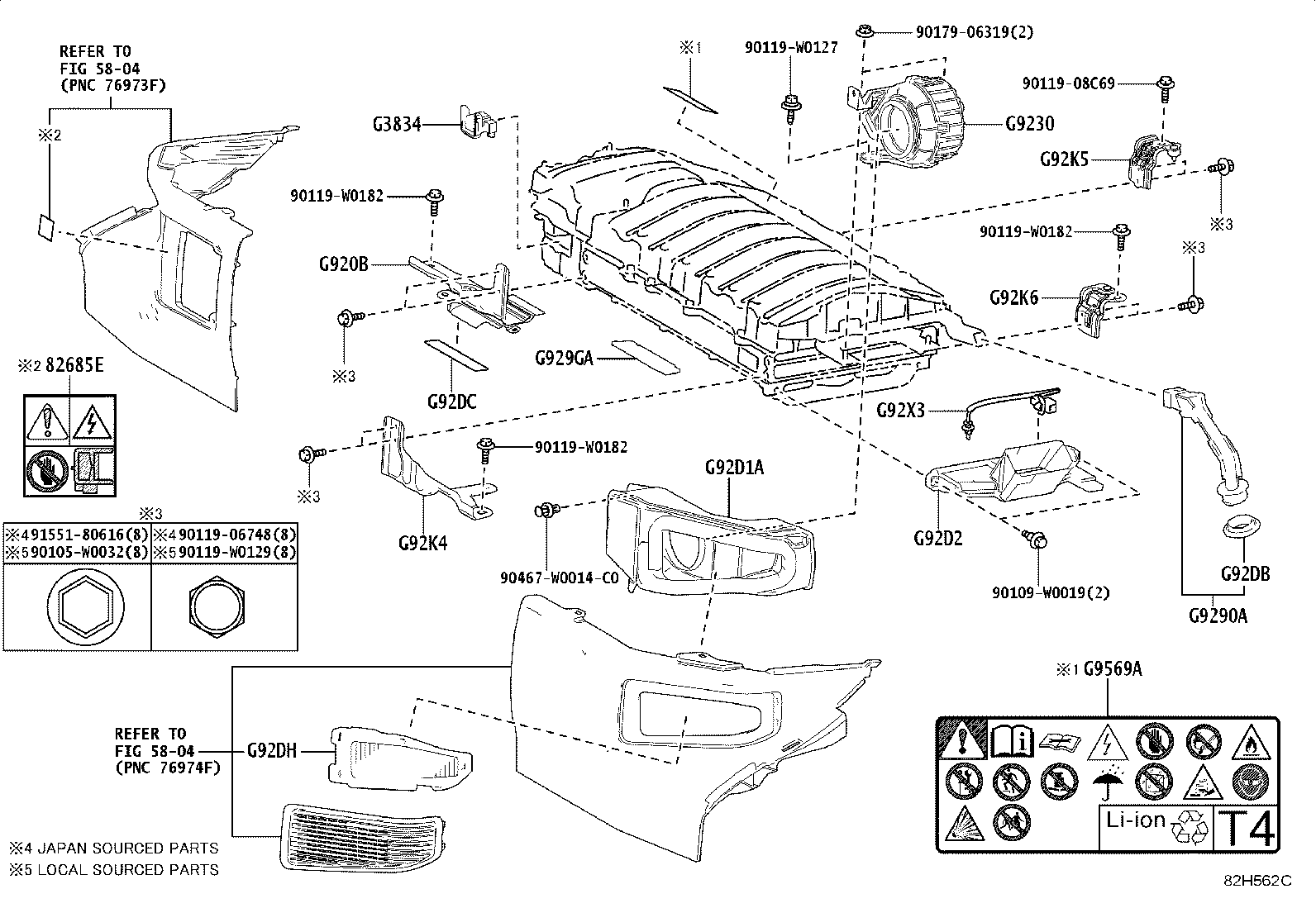

| G9230 | Blower Assy, Battery Cooling |
| G923B | Bracket, Battery Cooling Blower |
| G9274 | Sheet, Battery Name |
| G9289G | Seal, Battery |
| G9290A | Hose Assy, Hybrid Battery |
| G9295B | Striker, Battery Cover Lock |
| G929A | Hose, HV Battery, NO.1 |
| G929D | Insulator, Hybrido Battery, NO.3 |
| G929GA | Silencer, HV Battery, NO.1 |
| G929N | Plug, Battery Drain |
| G92D1A | Duct, EV Battery Intake, NO.1 |
| G92D2 | Duct, Hybrid Battery Intake, NO.2 |
| G92DB | Seal, Hybrid Battery, NO.1 |
| G92DC | Seal, HV Battery, NO.2 |
| G92DD | Seal, HV Battery Upr Cover |
| G92DH | Filter, HV Battery Intake, NO.1 |
| G92J5 | Packing, Hybrid Battery, NO.1 |
| G92J6 | Packing, Hybrid Battery, NO.2 |
| G92J7 | Packing, Hybrid Battery, NO.3 |
| G92J8 | Packing, Hybrid Battery, NO.4 |
| G92JD | Tray, Hev Battery Electrolyte, NO.1 |
| G92JE | Tray, Hev Battery Electrolyte, NO.2 |
| G92K4 | Bracket, Hybrid Battery Carrier, NO.2 |
| G92K5 | Bracket, HV Battery Carrier, NO.3 |
| G92K6 | Bracket, HV Battery Carrier, NO.4 |
| G92N4A | Panel, HV Battery RH Cover, NO.1 |
| G92X3 | Wire, HV Battery Pack, NO.3 |
| G9502 | Battery Sub-assy, EV Supply, Upr |
| G9508 | Stack Sub-assy, HV Supply, NO.1 |
| G9509 | Stack Sub-assy, HV Supply, NO.2 |
| G950A | Stack Sub-assy, HV Supply, NO.3 |

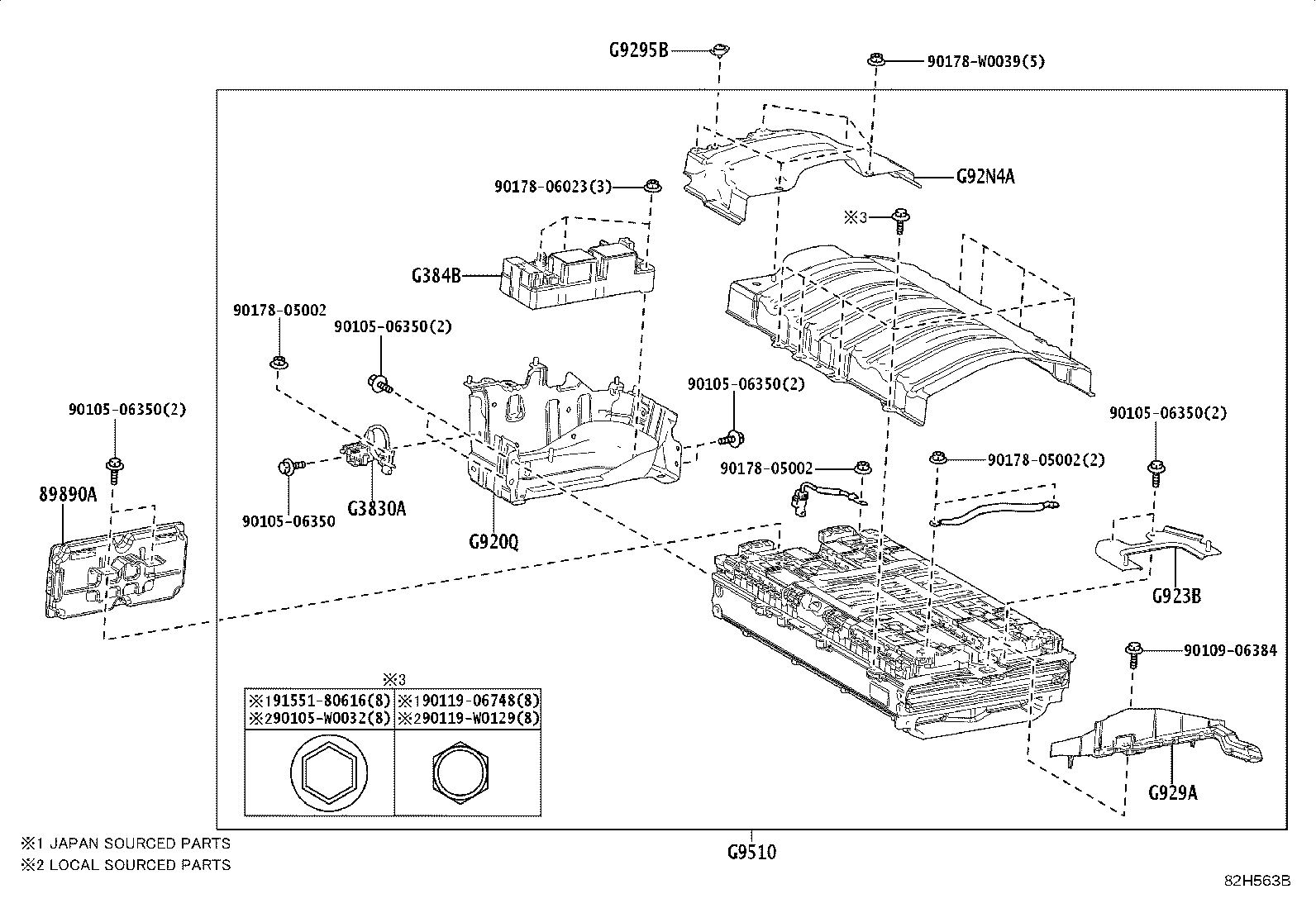

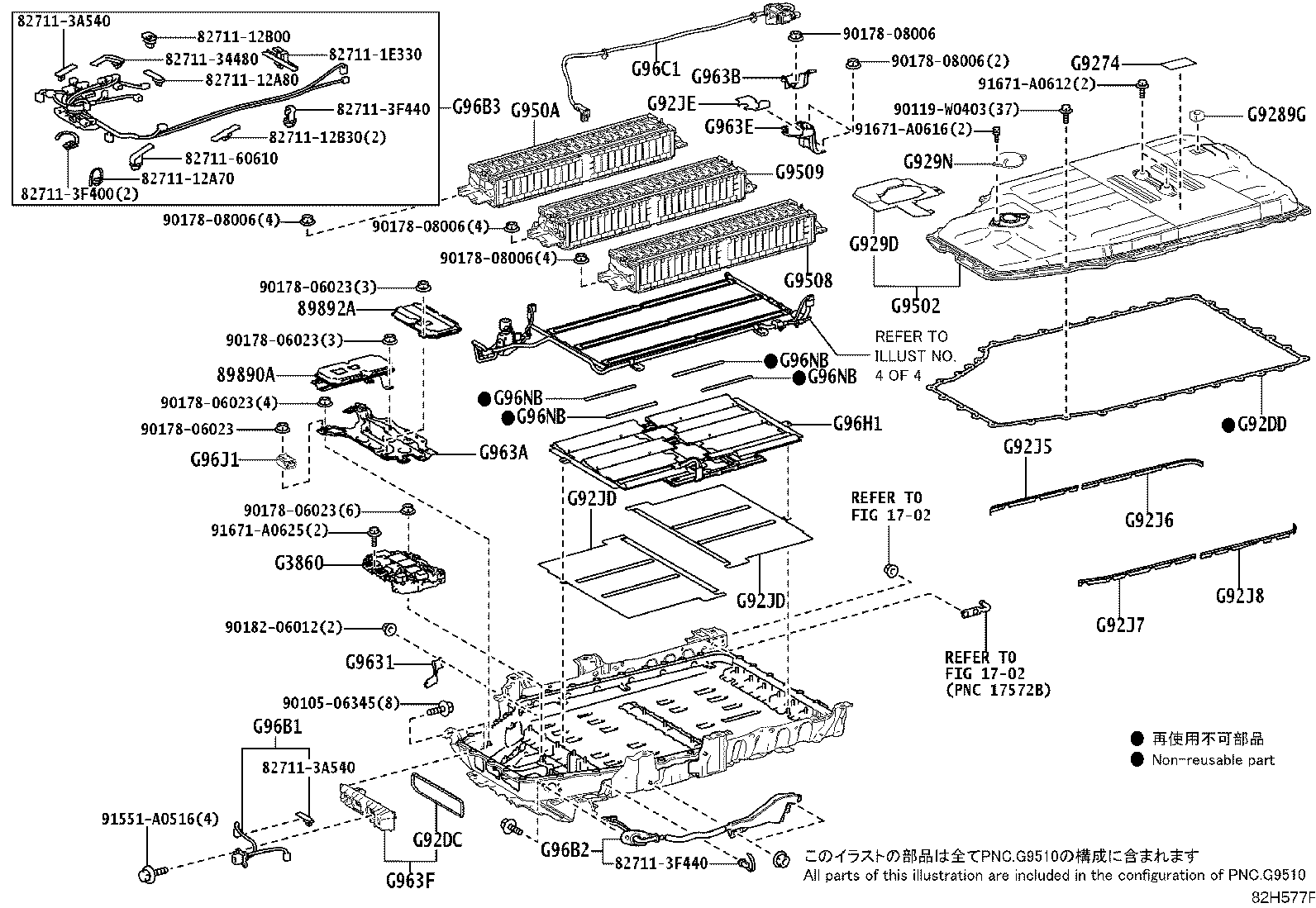

| G9510 | Battery Assy, HV Supply |

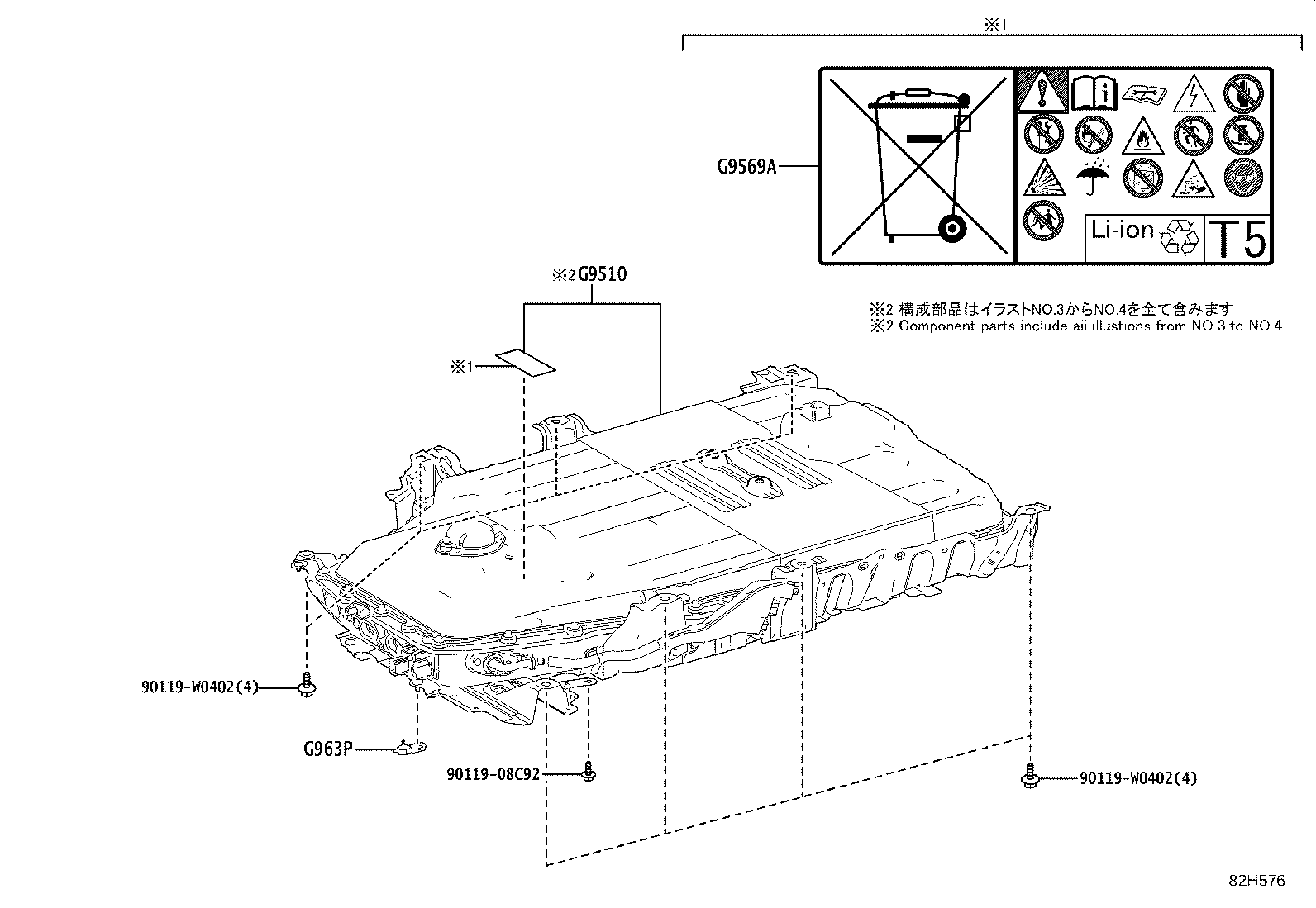

| G9569A | Label, Lithium Ion Battery Caution |
| G9631 | Bracket, Traction Battery, NO.1 |
| G963A | Bracket, Traction Battery, NO.10 |
| G963B | Bracket, Traction Battery, NO.11 |
| G963E | Bracket, Traction Battery, NO.14 |
| G963F | Bracket, Traction Battery, NO.15 |
| G963P | Bracket, Traction Battery, NO.23 |
| G96B1 | Wire, Traction Battery, NO.1 |
| G96B2 | Wire, Traction Battery, NO.2 |
| G96B3 | Wire, Traction Battery, NO.3 |
| G96C1 | Cable, Traction Battery Plug |
| G96H1 | Heater, Traction Battery, NO.1 |
| G96J1 | Relay, Traction Battery Heater, NO.1 |

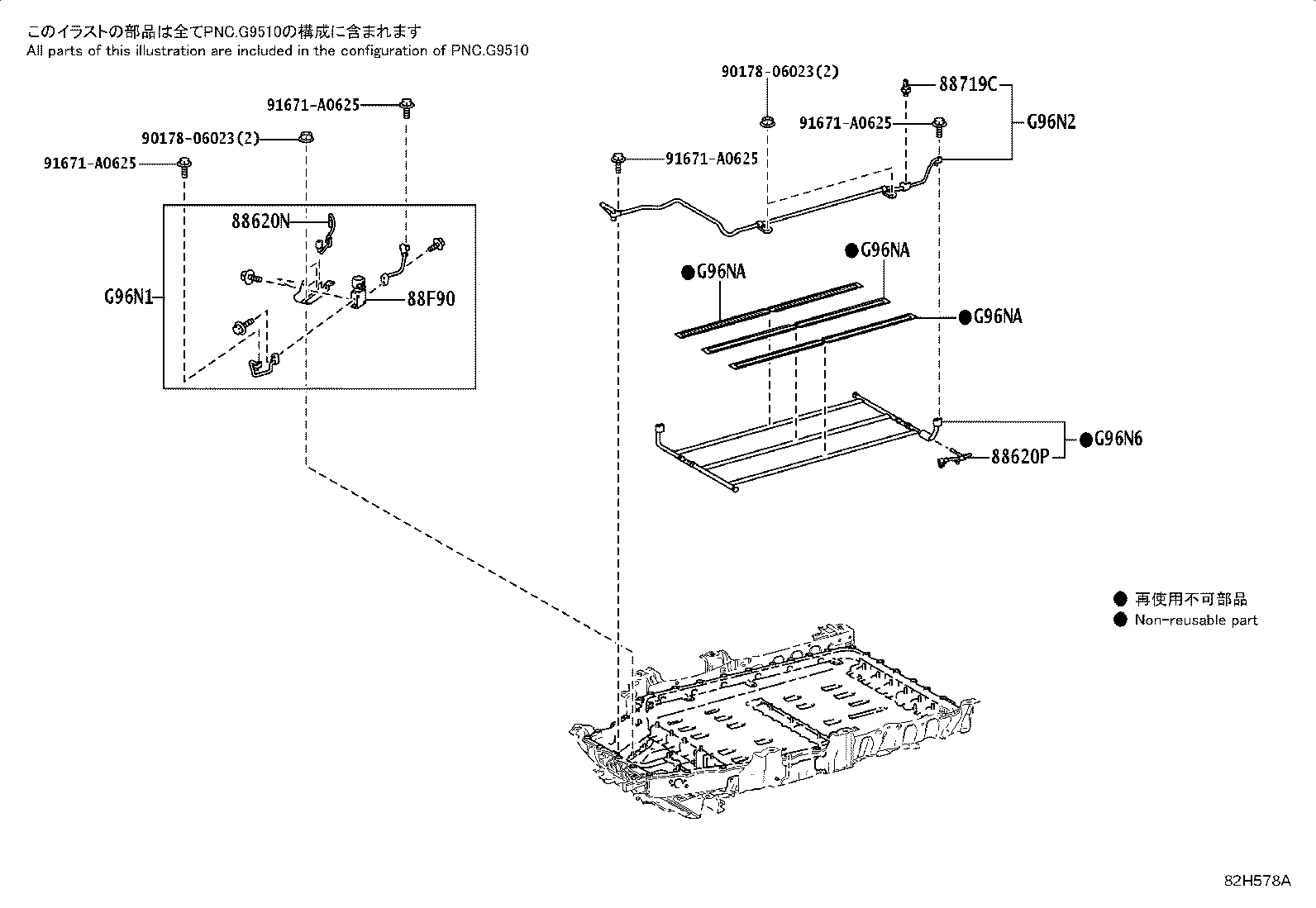

| G96N1 | Tube, Traction Battery Cooler, NO.1 |
| G96N2 | Tube, Traction Battery Cooler, NO.2 |
| G96N6 | Conductor, Traction Battery Cooler, NO.1 |
| G96NA | Sheet, Traction Battery Cooler, NO.1 |
| G96NB | Sheet, Traction Battery Cooler, NO.2 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
