Toyota C-hr
2023-10 → present · chassis MAXH2#,ZYX20 · catalogue 528220 · Europe
Supported model
Data version 2023-12

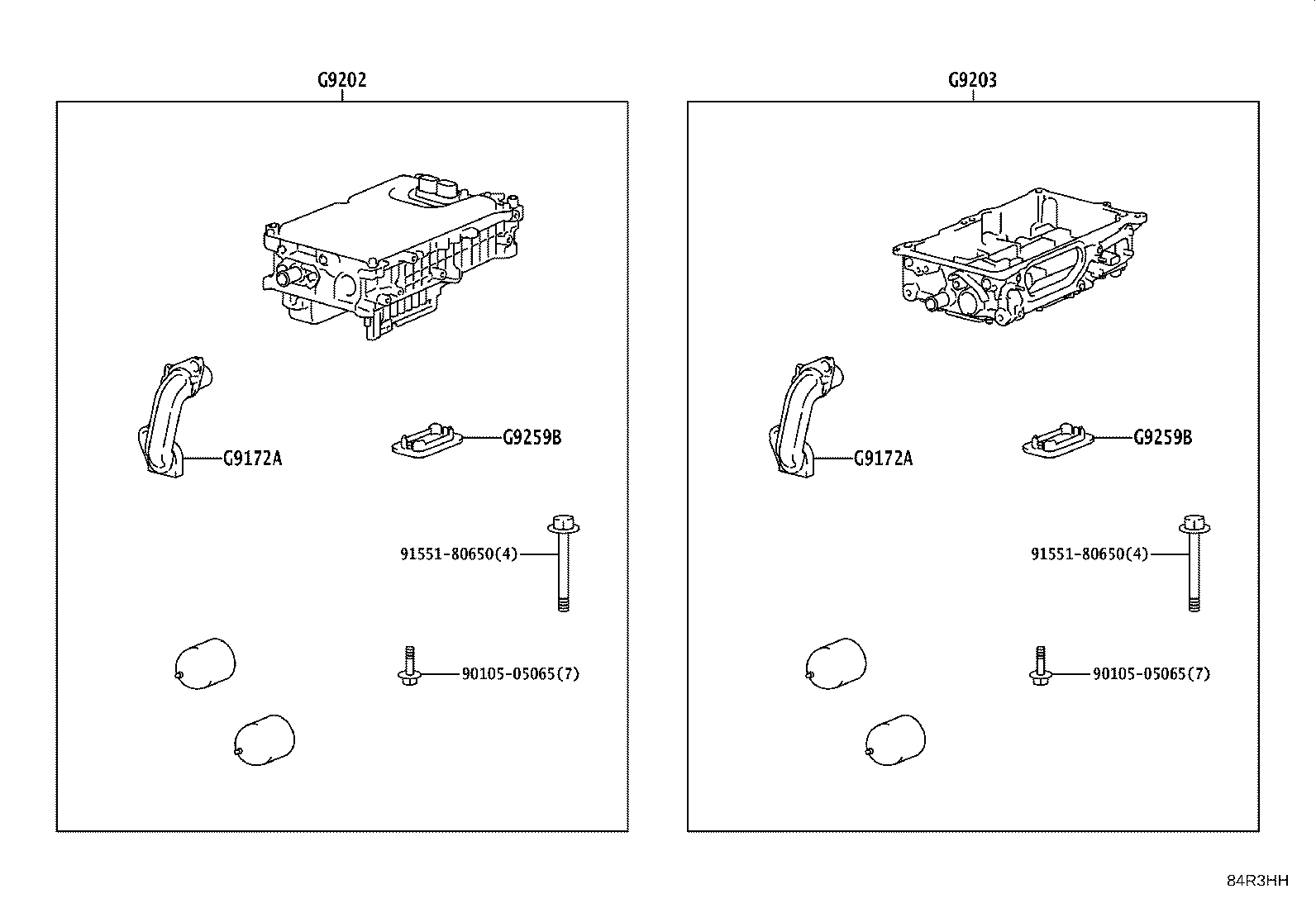

Hev Inverter
9 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| G9118B | Label, Power Control Unit Caution |
| G9172A | Clamp, Inverter Cooling Pipe |
| G9200 | Inverter Assy, W/Converter |
| G9202 | Case Sub-assy, Inverter |
| G9203 | Case Sub-assy, Converter |
| G9214 | Bracket, Inverter, NO.1 |
| G9215 | Bracket, Inverter, NO.2 |
| G9221 | Cover, Inverter |
| G9259B | Plug, Inverter Drain |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
