Toyota C-hr
2023-10 → present · chassis MAXH2#,ZYX20 · catalogue 528220 · Europe
Supported model
Data version 2023-12

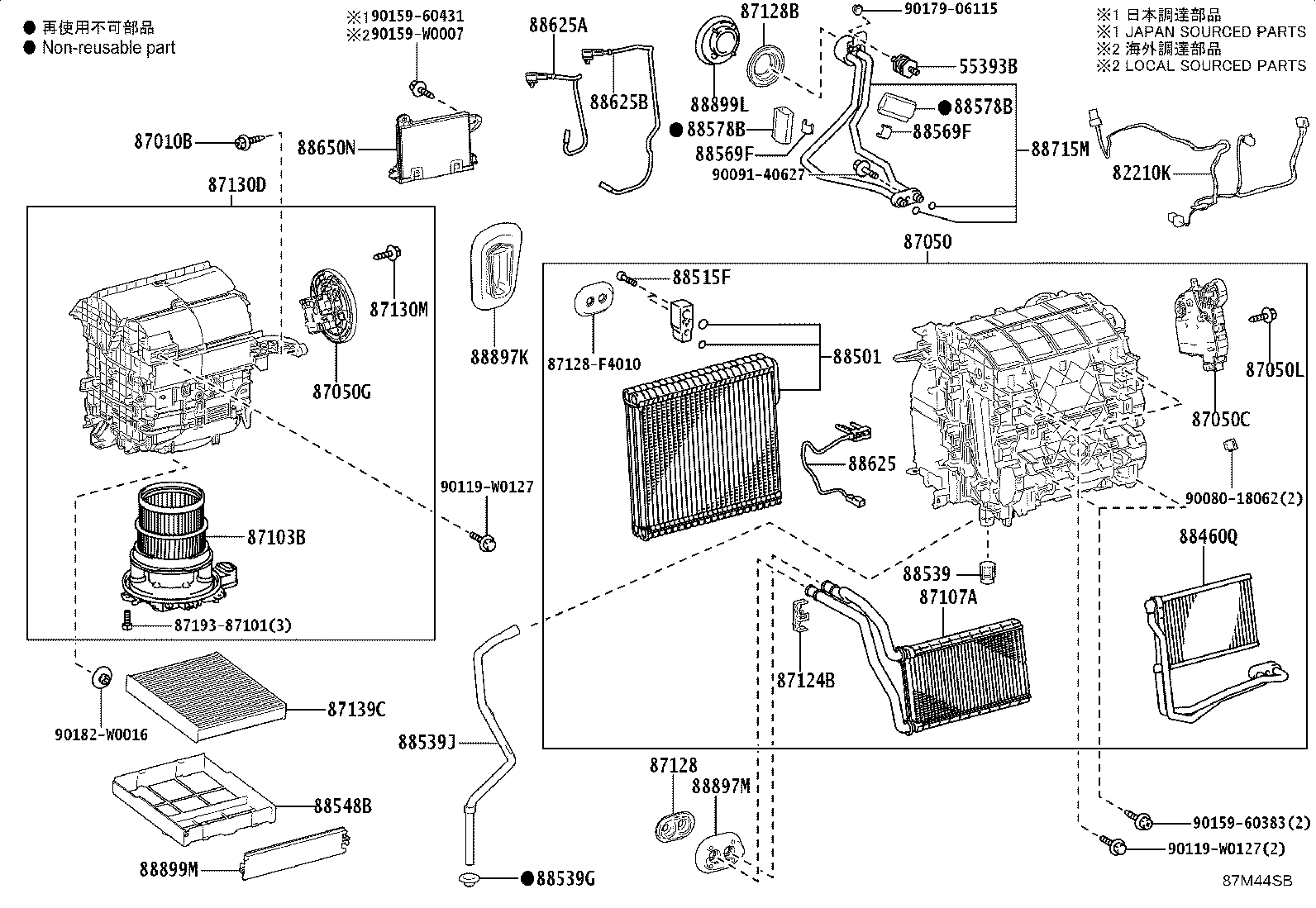

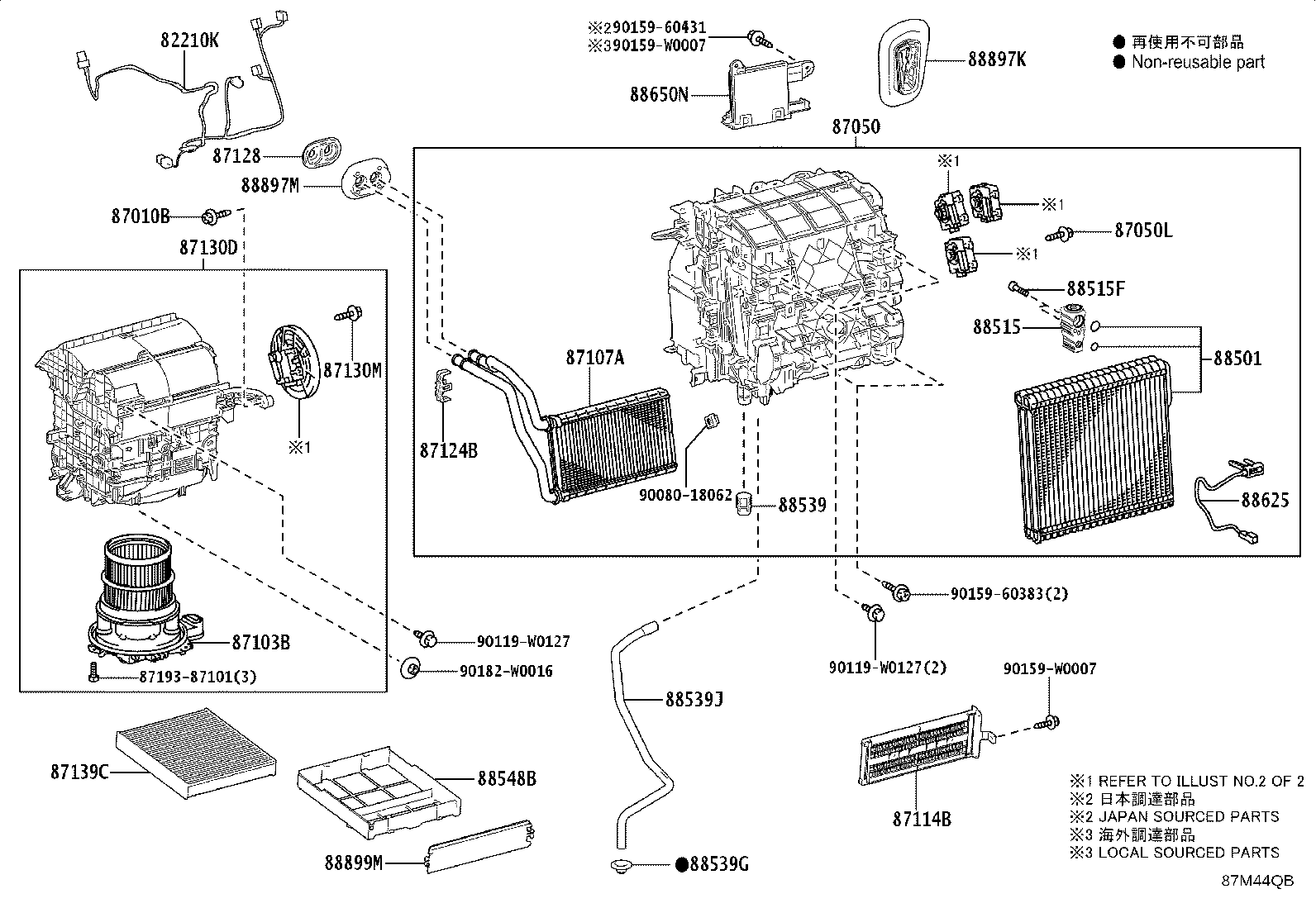

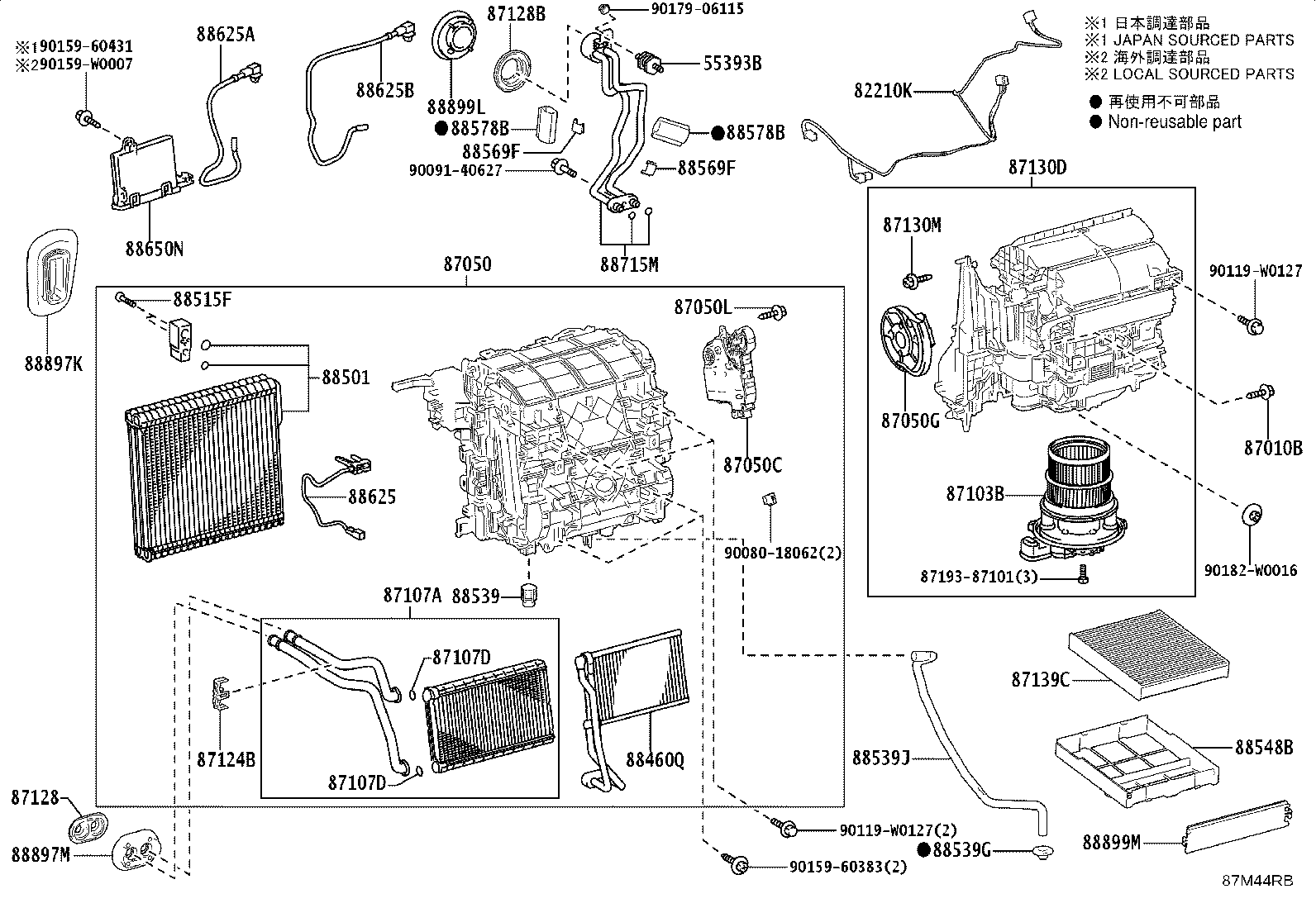

Heating & Air Conditioning - Cooler Unit
39 part groups · 6 illustrations
Part groups
| PNC | Description |
|---|---|
| 55393B | Cushion, Air Conditioning Cooler Unit |
| 82210K | Harness Assy, Air Conditioner |
| 87010B | Screw(FOR AIR CONDITIONER UNIT) |
| 87050 | Radiator Assy, Air Conditioner |

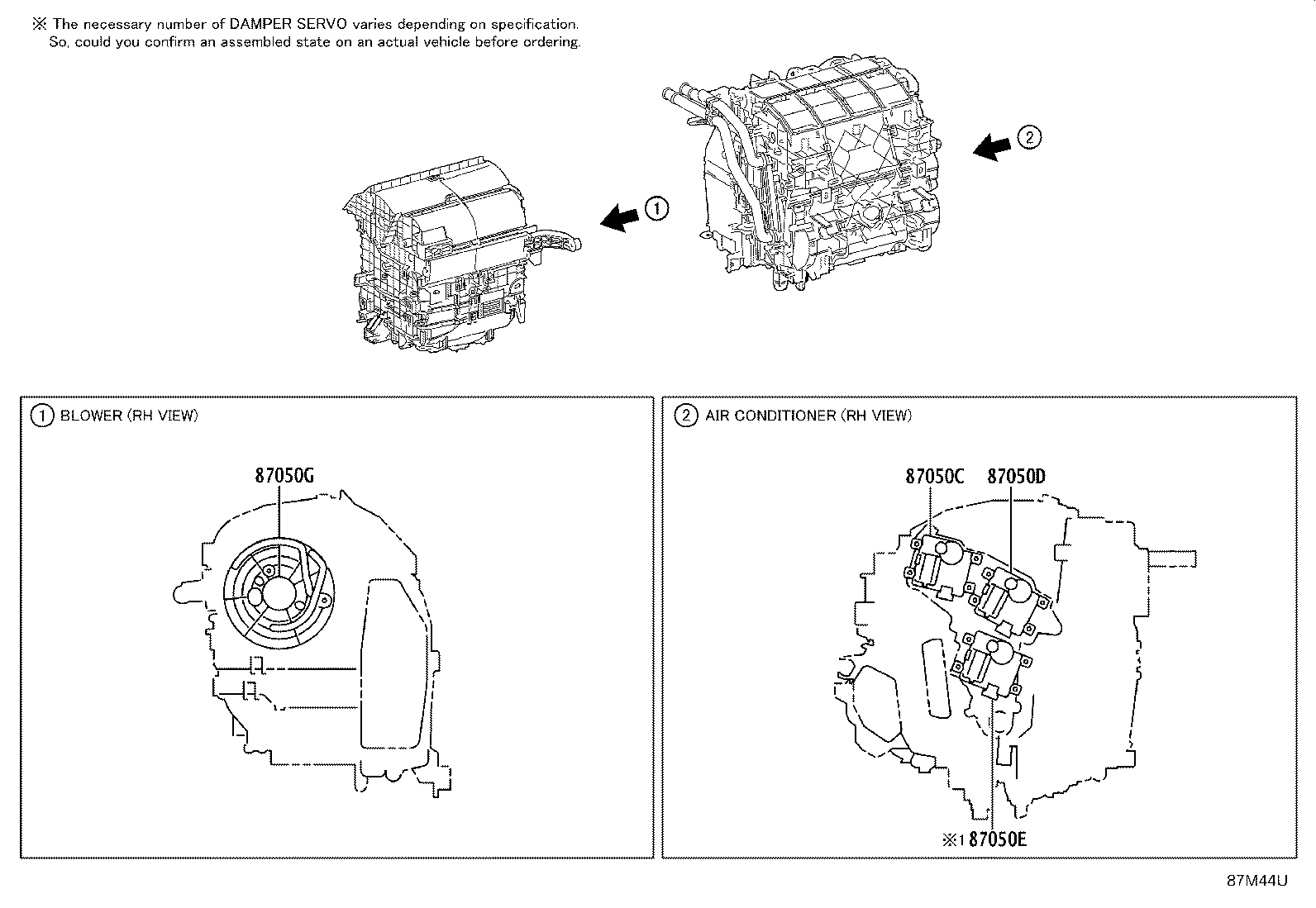

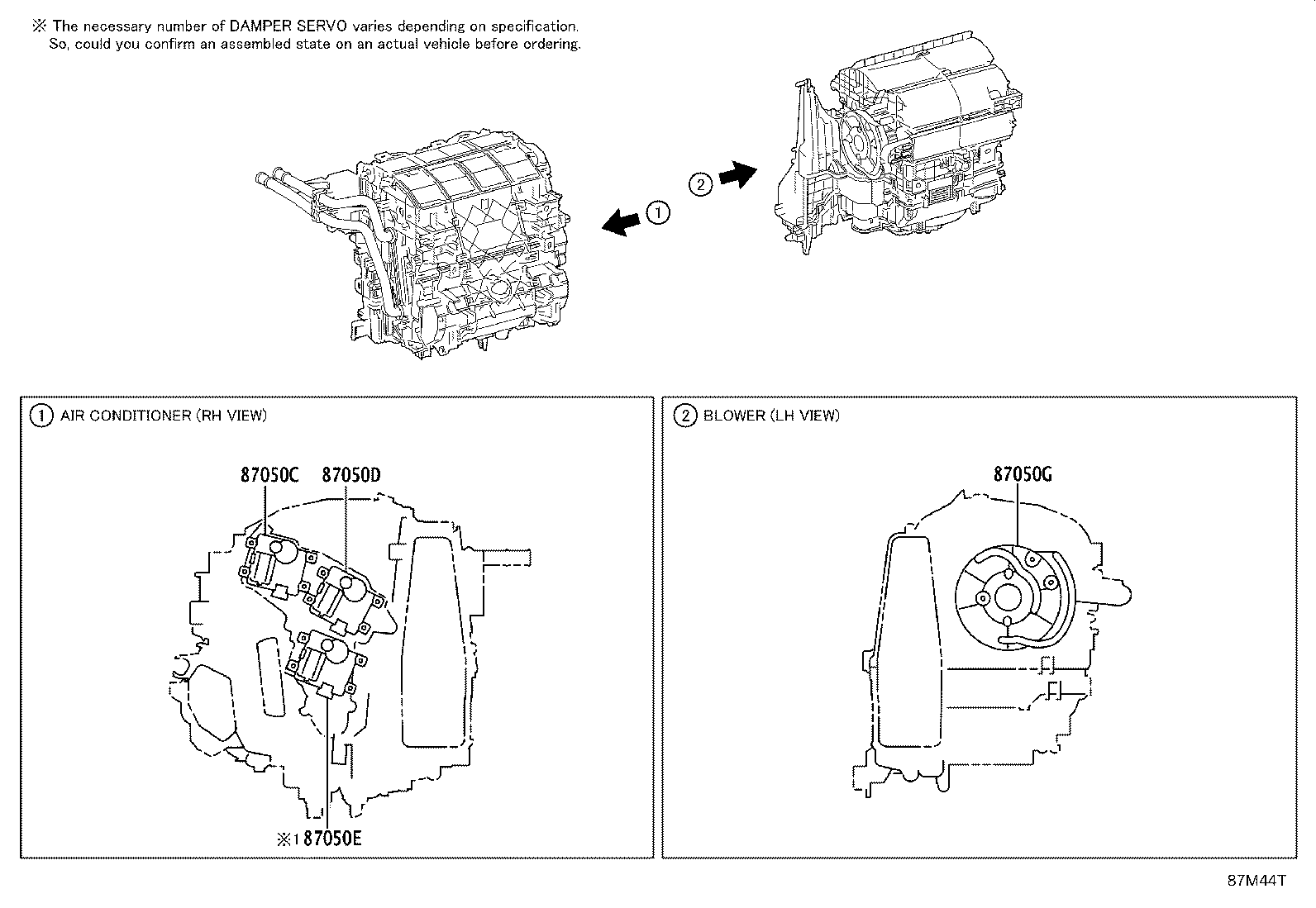

| 87050C | Damper Servo Sub-assy, Air Conditioner Radiator, NO.1 |
| 87050D | Damper Servo Sub-assy, Air Conditioner Radiator, NO.2 |
| 87050E | Damper Servo Sub-assy, Air Conditioner Radiator, NO.3 |
| 87050G | Damper Servo Sub-assy, Air Conditioner Radiator, NO.5 |
| 87050L | Screw(FOR AIR CONDITIONER RADIATOR) |
| 87103B | Motor Sub-assy, Blower W/Fan |
| 87107A | Unit Sub-assy, Heater Radiator |
| 87107D | Ring, O (FOR HEATER RADIATOR UNIT) |
| 87114B | Cover, Heater |
| 87124B | Clamp, Heater |
| 87128 | Grommet, Heater |
| 87128B | Grommet, Heater, NO.2 |
| 87130D | Blower Assy |
| 87130M | Screw(FOR BLOWER) |
| 87139C | Filter, Clean Air |
| 87710G | Quick Heater Assy |
| 88460Q | Condenser Assy |
| 88501 | Evaporator Sub-assy, Cooler, NO.1 |
| 88515 | Valve, Cooler Expansion |
| 88515F | Bolt(FOR COOLER EXPANSION VALVE) |
| 88539 | Hose, Cooler Unit Drain, NO.1 |
| 88539G | Grommet (FOR COOLER UNIT DRAIN HOSE) |
| 88539J | Hose, Drain Cooler |
| 88548B | Case, Air Filter |
| 88569F | Clamp |
| 88578B | Packing, Cooling Unit, NO.1 |
| 88625 | Thermistor, Cooler, NO.1 |
| 88625A | Thermistor, Cooler NO.2 |
| 88625B | Thermistor, Cooler NO.3 |
| 88650N | Amplifier Assy, Air Conditioner |
| 88715M | Tube, Discharge, NO.1 |
| 88897K | Grommet, (FOR COOLER PIPE) |
| 88897M | Grommet (FOR HEATER PIPE) |
| 88899L | Parts, Cooling Unit |
| 88899M | Plate, Cover(FOR AIR FILTER) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
