Toyota C-hr
2023-10 → present · chassis MAXH2#,ZYX20 · catalogue 528220 · Europe
Supported model
Data version 2023-12

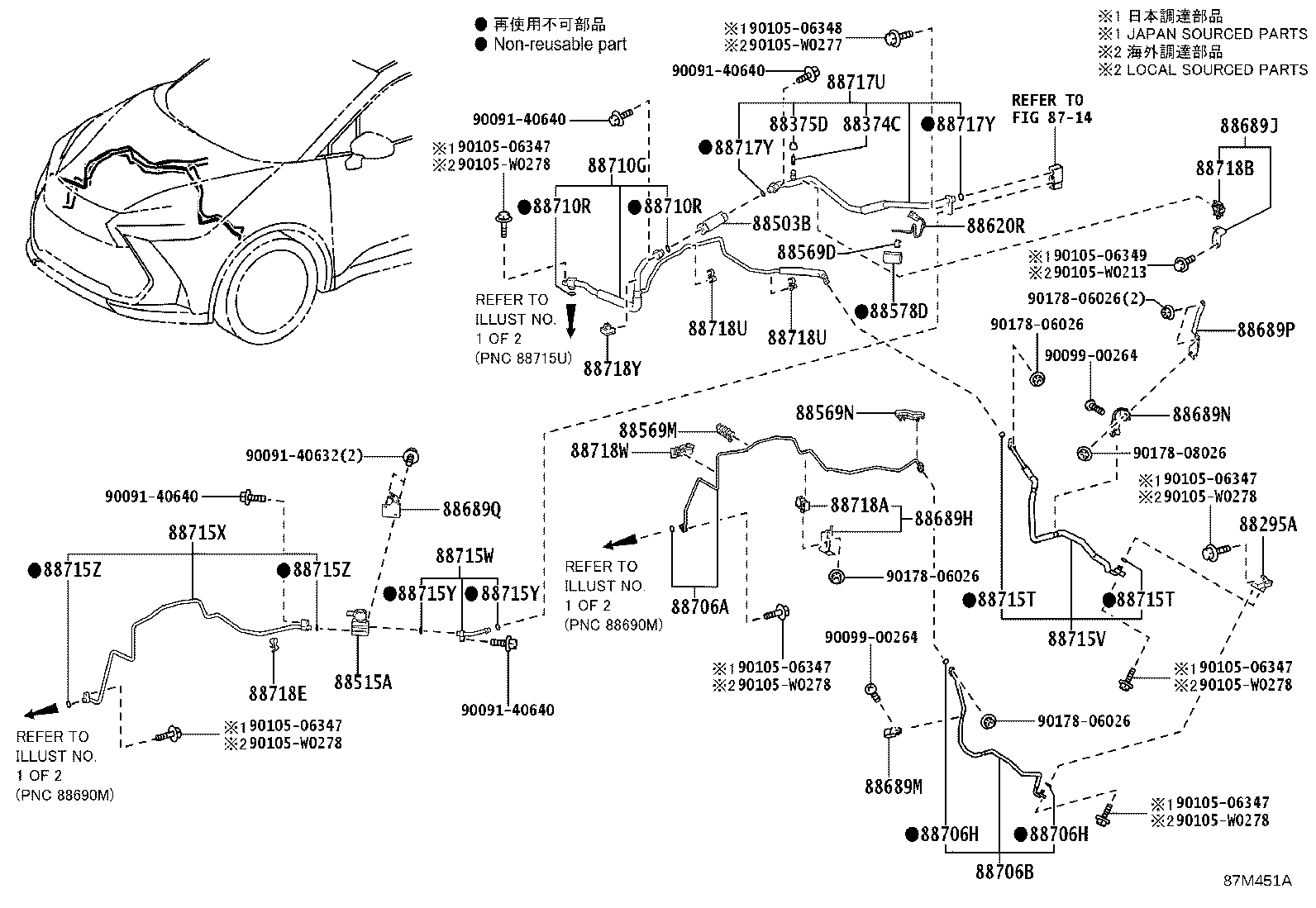

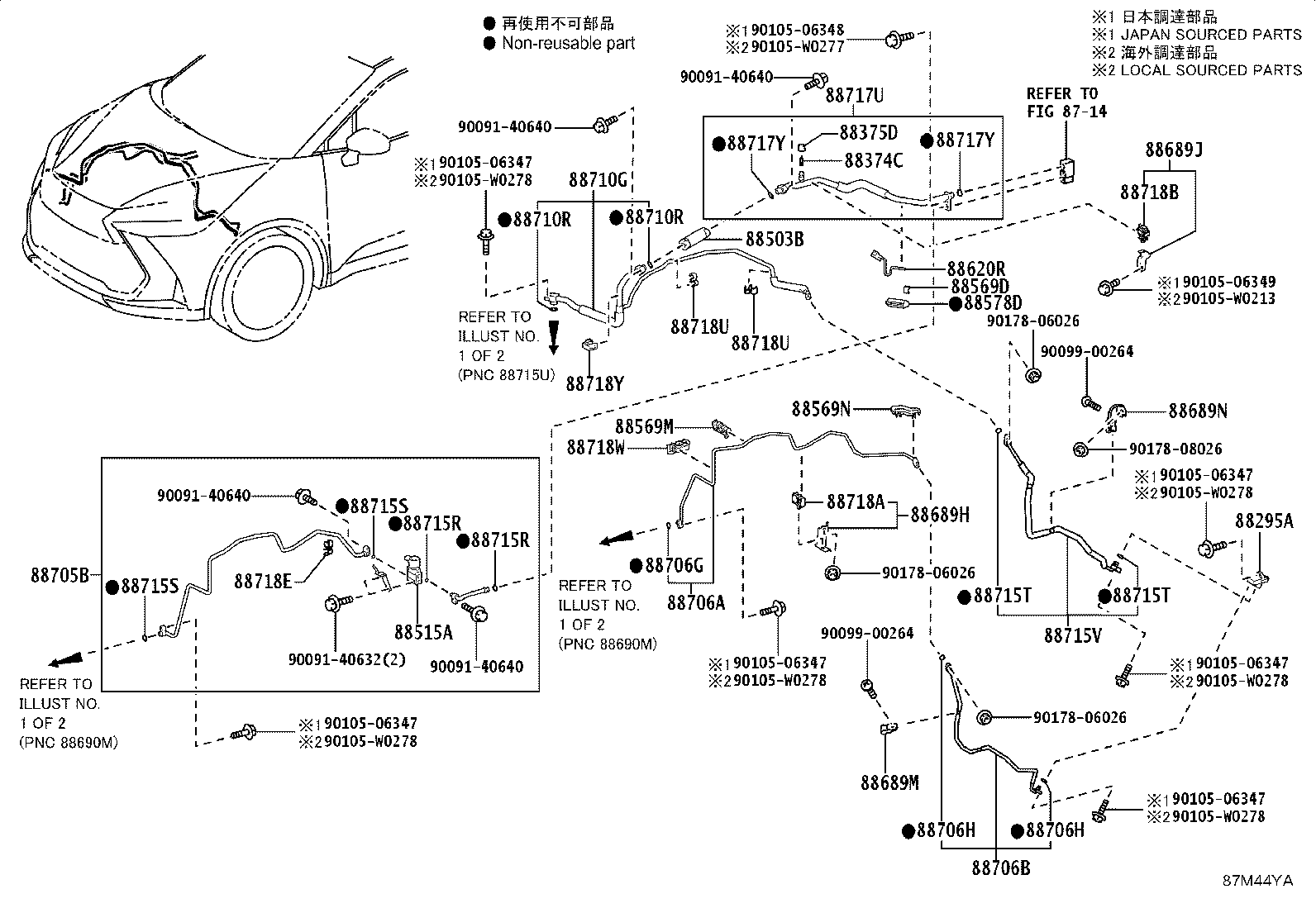

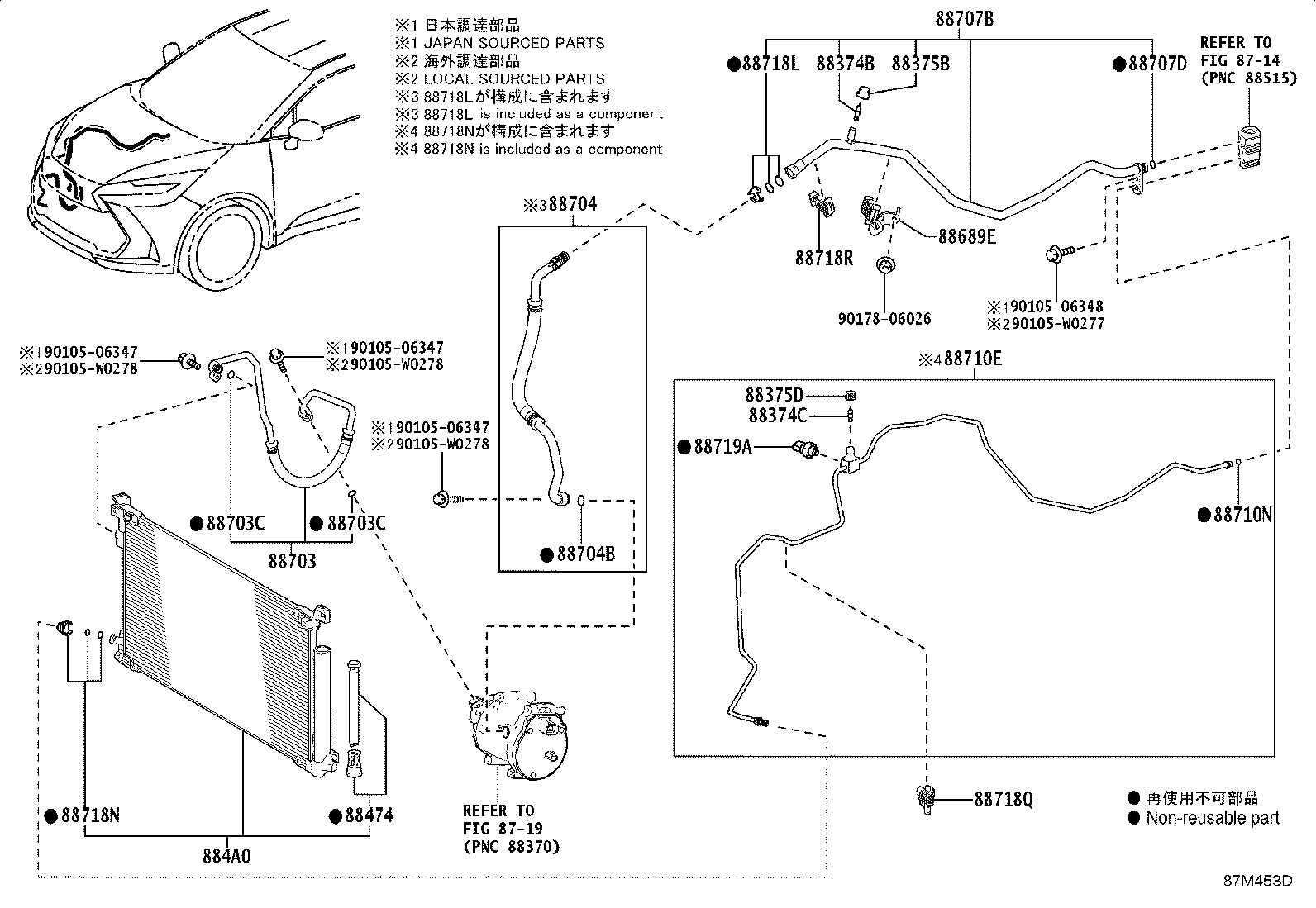

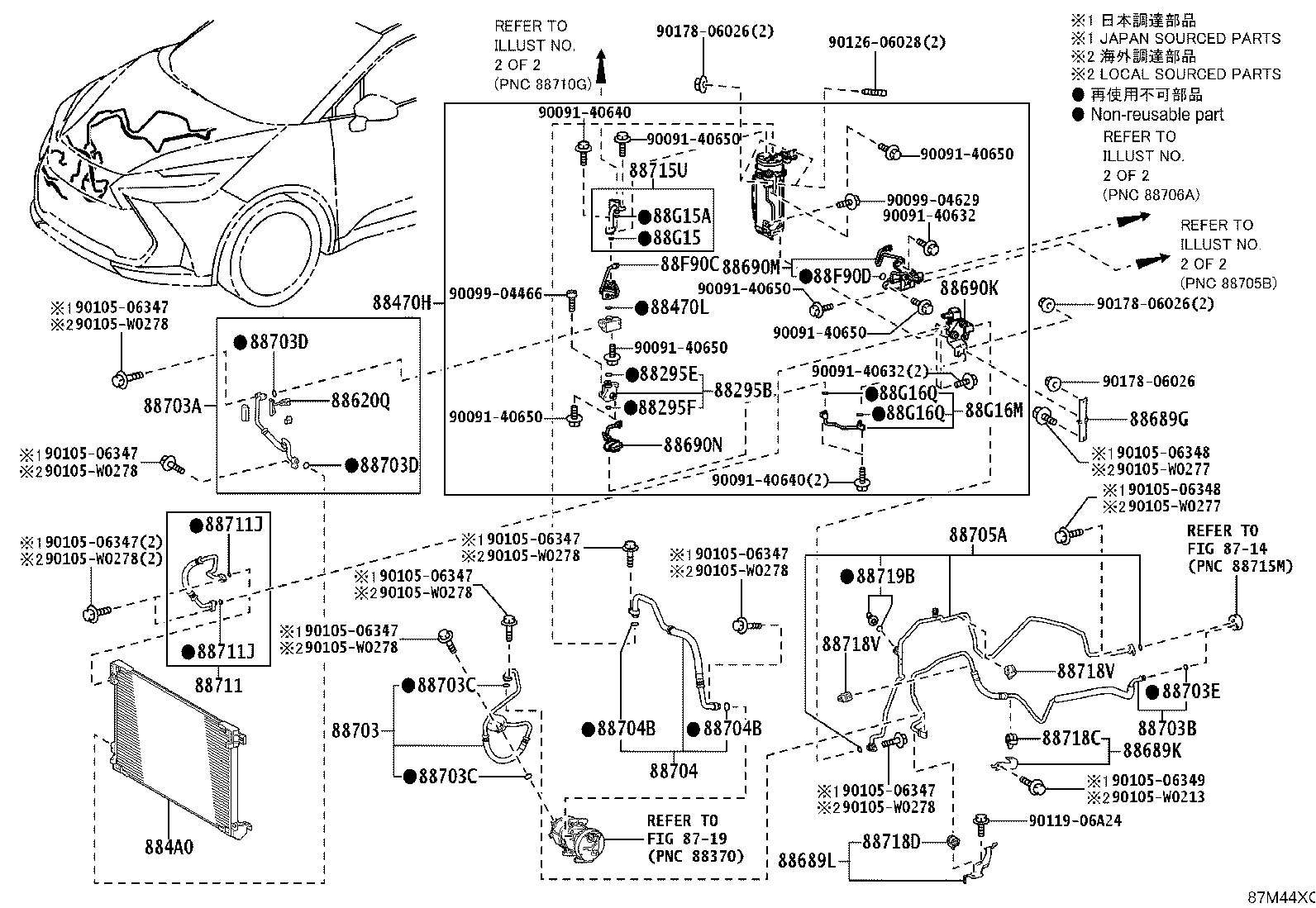

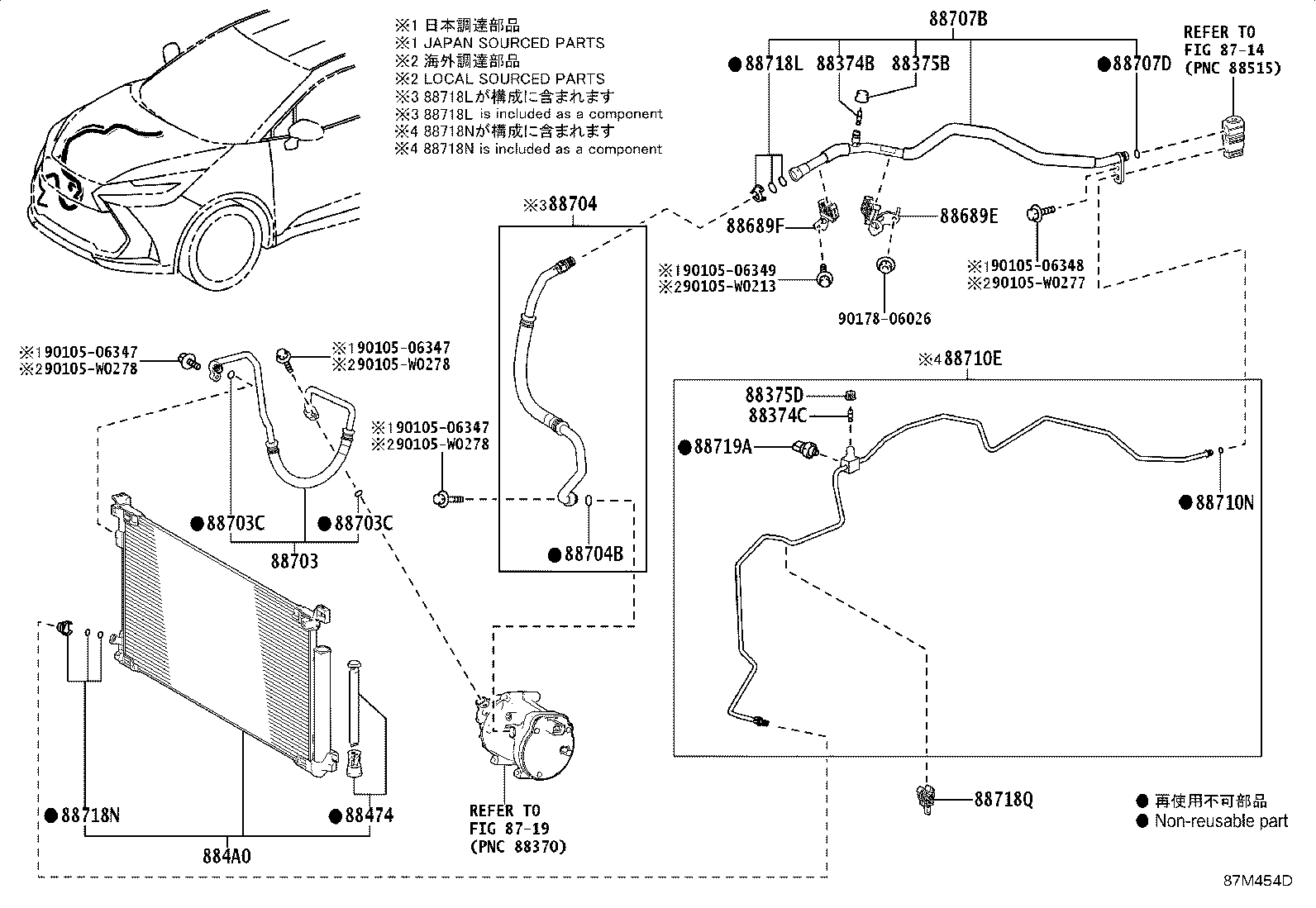

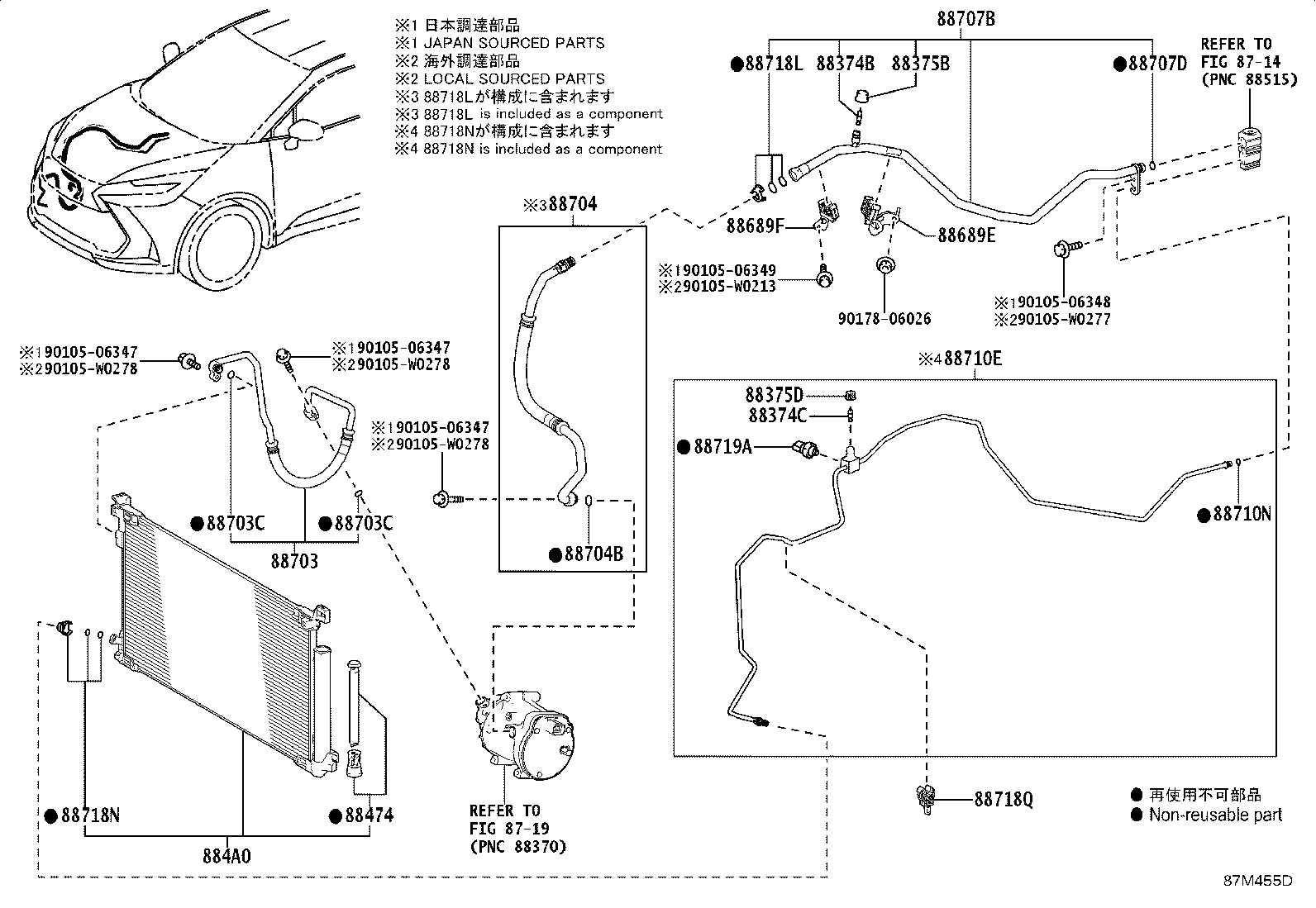

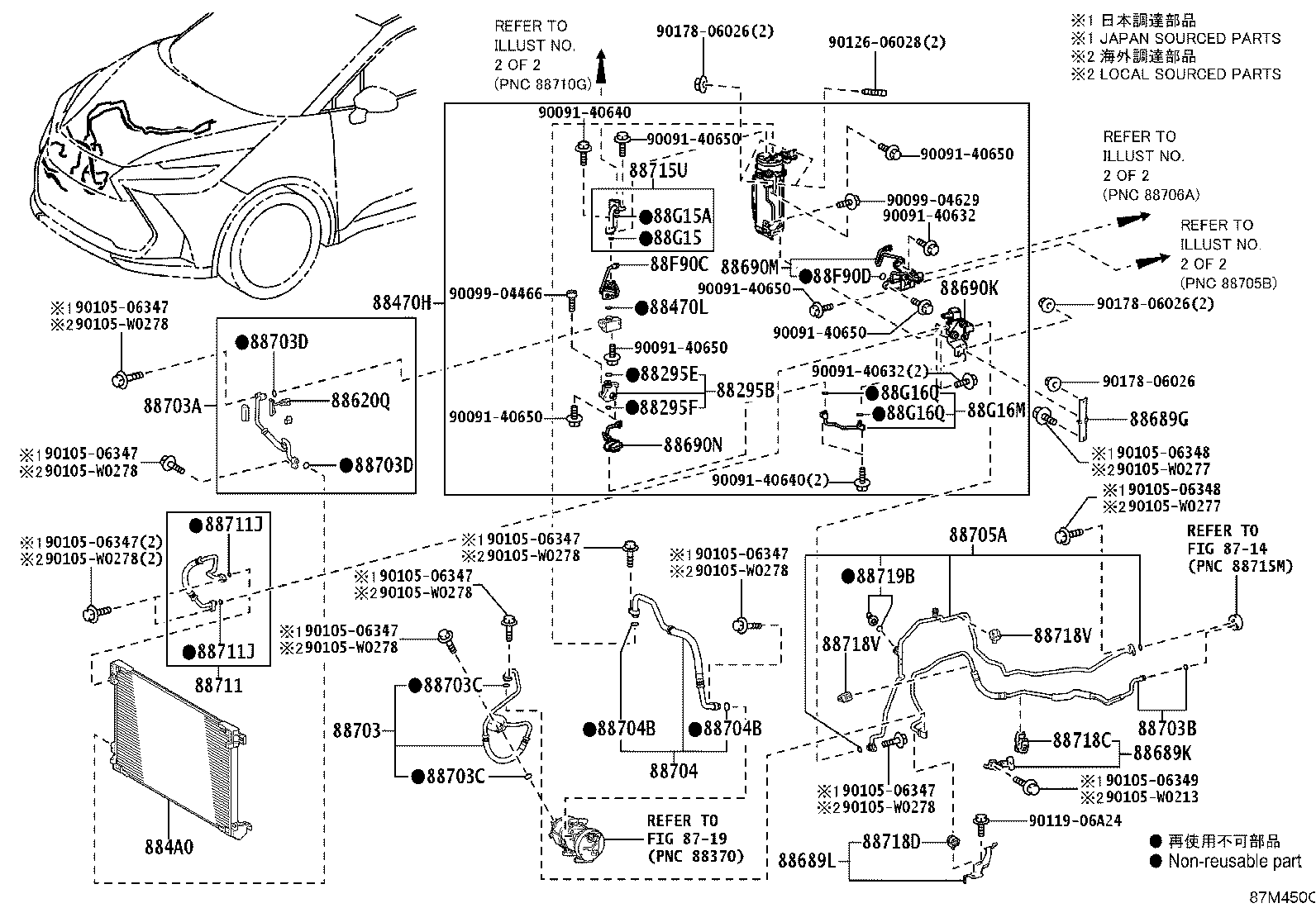

Heating & Air Conditioning - Cooler Piping
88 part groups · 8 illustrations
Part groups
| PNC | Description |
|---|---|
| 88295A | Tube, Valve TO Connector |
| 88295B | Tube, Valve TO Connector, NO.2 |
| 88295E | Ring, O, NO.1(FOR TUBE, VALVE TO CONNECTOR) |
| 88295F | Ring, O, NO.2(FOR TUBE, VALVE TO CONNECTOR) |
| 88374B | Valve, Service, NO.1 |
| 88374C | Valve, Service, NO.2 |
| 88375B | Cap, Service Valve, NO.1 |
| 88375D | Cap, Service Valve, NO.2 |
| 88470H | Accumulator Assy |
| 88470L | Ring, O (FOR ACCUMULATOR ASSY) |
| 88474 | Dryer, Cooler |
| 884A0 | Condenser Assy, Cooler |
| 88503B | Regulator Sub-assy, Pressure |
| 88515A | Valve, Cooler Expansion |
| 88569D | Clamp, Cooler, NO.1 |
| 88569M | Clamp, Piping, NO.1 |
| 88569N | Clamp, Piping, NO.2 |
| 88578D | Packing, Cooler Pipe, NO.1 |
| 88620Q | Thermistor Assy, Air Conditioner NO.1 |
| 88620R | Thermistor Assy, Air Conditioner NO.2 |
| 88689E | Bracket, Cooler, NO.1 |
| 88689F | Bracket, Cooler, NO.2 |
| 88689G | Bracket, Cooler, NO.3 |
| 88689H | Bracket, Cooler, NO.4 |
| 88689J | Bracket, Cooler, NO.5 |
| 88689K | Bracket, Cooler, NO.6 |
| 88689L | Bracket, Cooler, NO.7 |
| 88689M | Bracket, Cooler, NO.8 |
| 88689N | Bracket, Cooler, NO.9 |
| 88689P | Bracket, Cooler, NO.10 |
| 88689Q | Bracket, Cooler, NO.11 |
| 88690K | Valve Assy, Magnet |
| 88690M | Valve Assy, Magnet, NO.1 |
| 88690N | Valve Assy, Magnet, NO.2 |
| 88703 | Hose Sub-assy, Discharge |
| 88703A | Hose Sub-assy, Discharge, NO.1 |
| 88703B | Hose Sub-assy, Discharge, NO.2 |
| 88703C | Ring, O(FOR DISCHARGE HOSE) |
| 88703D | Ring, O, NO.2(FOR DISCHARGE HOSE) |
| 88703E | Ring, O, NO.3(FOR DISCHARGE HOSE) |
| 88704 | Hose Sub-assy, Suction |
| 88704B | Ring, O(FOR SUCTION HOSE) |
| 88705A | Tube Sub-assy, Discharge |
| 88705B | Tube Sub-assy, Discharge |
| 88706A | Tube Sub-assy, Liquid, A |
| 88706B | Tube Sub-assy, Liquid, B |
| 88706G | Ring, O(FOR LIQUID TUBE) |
| 88706H | Ring, O, NO.2(FOR LIQUID TUBE) |
| 88707B | Tube Sub-assy, Suction, B |
| 88707D | Ring, O(FOR SUCTION TUBE) |
| 88710E | Tube & Accessory Assy, Air Conditioner |
| 88710G | Tube & Accessory Assy, Air Conditioner, NO.2 |
| 88710N | Ring, O, NO.1(FOR TUBE & ACCESSORY ASSY, AIR CONDITIONER) |
| 88710R | Ring, O, NO.1(FOR TUBE & ACCESSORY ASSY, A/C, NO.2) |
| 88711 | Hose, Cooler Refrigerant Discharge, NO.1 |
| 88711J | Ring, O, NO.1(FOR DISCHARGE HOSE) |
| 88715R | Ring, O(FOR DISCHARGE TUBE) |
| 88715S | Ring, O, NO.2(FOR DISCHARGE TUBE) |
| 88715T | Ring, O, NO.3(FOR DISCHARGE TUBE) |
| 88715U | Tube, Discharge, NO.1 |
| 88715V | Tube, Discharge, NO.2 |
| 88715W | Tube, Discharge, NO.3 |
| 88715X | Tube, Discharge, NO.4 |
| 88715Y | Tube, Discharge, NO.5 |
| 88715Z | Tube, Discharge, NO.6 |
| 88717U | Tube, Suction, NO.1 |
| 88717Y | Ring, O, NO.1(FOR SUCTION TUBE) |
| 88718A | Clamp, NO.1(FOR COOLER REFRIGERANT PIPE) |
| 88718B | Clamp, NO.2(FOR COOLER REFRIGERANT PIPE) |
| 88718C | Clamp, NO.3(FOR COOLER REFRIGERANT PIPE) |
| 88718D | Clamp, NO.4(FOR COOLER REFRIGERANT PIPE) |
| 88718E | Clamp, NO.5(FOR COOLER REFRIGERANT PIPE) |
| 88718L | Clamp, Piping |
| 88718N | Clamp, Piping |
| 88718Q | Clamp, Piping |
| 88718R | Clamp, Piping |
| 88718U | Clamp, NO.6(FOR COOLER REFRIGERANT PIPE) |
| 88718V | Clamp, NO.7(FOR COOLER REFRIGERANT PIPE) |
| 88718W | Clamp, NO.8 (FOR COOLER REFRIGERANT PIPE) |
| 88718Y | Clamp, NO.5 (FOR COOLER REFRIGERANT HOSE) |
| 88719A | Sensor, Air Conditioner Pressure |
| 88719B | Sensor, Air Conditioner Pressure, NO.2 |
| 88F90C | Valve Assy, Magnet NO.3 |
| 88F90D | Ring, O (FOR MAGNET VALVE ASSY) |
| 88G15 | Ring, O, NO.4(FOR DISCHARGE TUBE) |
| 88G15A | Ring, O, NO.5(FOR DISCHARGE TUBE) |
| 88G16M | Tube, Liquid, NO.1 |
| 88G16Q | Ring, O, NO.1(FOR LIQUID TUBE) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
