Toyota C-hr
2016-10 → present · chassis MAXH10,NGX10,50,ZGX10,ZYX1# · catalogue 528510 · Europe
Supported model
Data version 2019-09

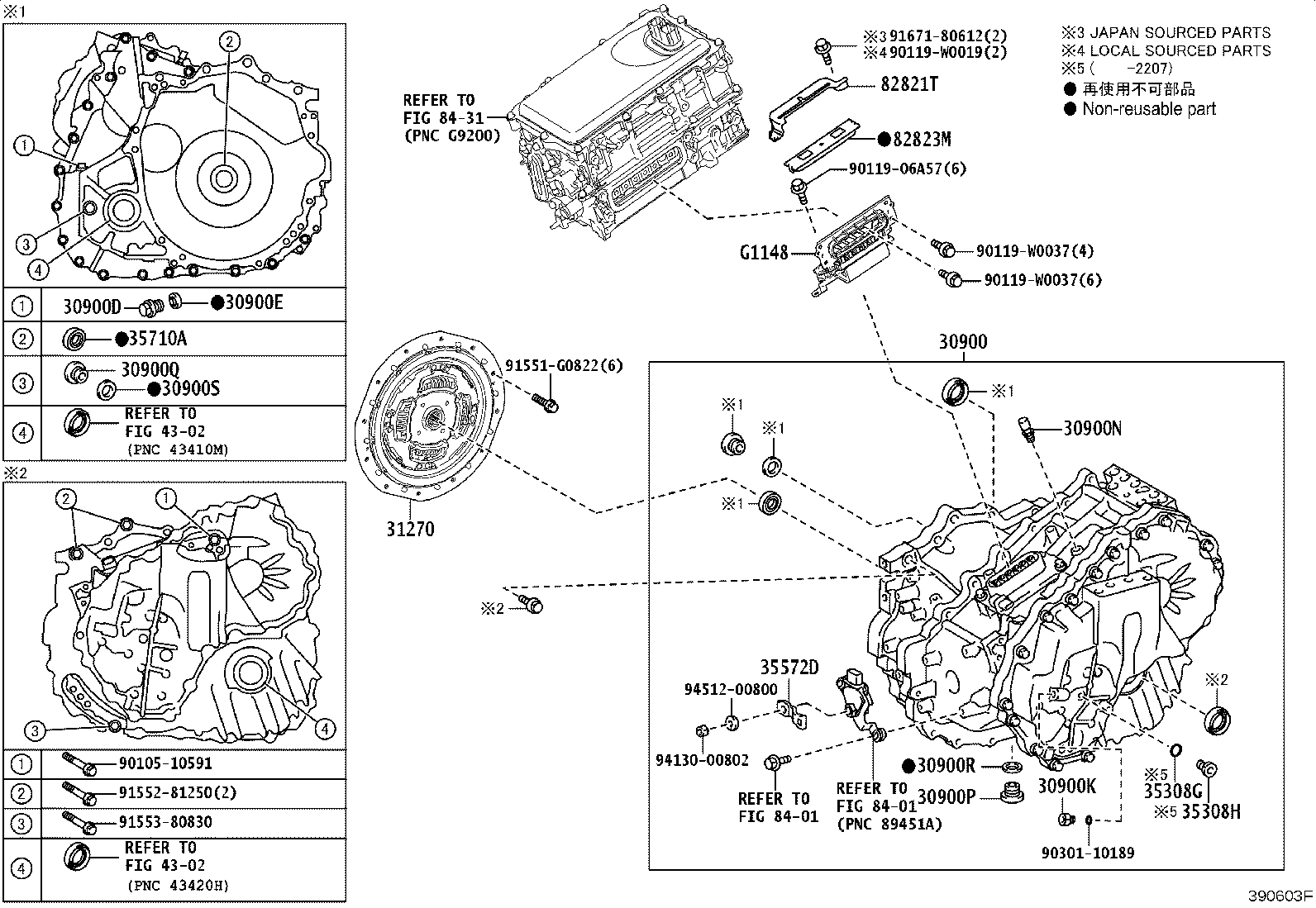

Transaxle Assy(HEV OR BEV OR FCEV)
19 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 30900 | Transaxle Assy, Hybrid Vehicle |
| 30900A | Bolt(FOR HYBRID VEHICLE TRANSAXLE & ENGINE SETTING) |
| 30900D | Plug, W/Head Straight Screw(FOR TRANSAXLE HOUSING & CASE) |
| 30900E | Gasket(FOR TRANSAXLE HOUSING & CASE) |
| 30900K | Connector, Tube(FOR TRANSAXLE HOUSING) |
| 30900N | Plug, Breather(FOR TRANSAXLE) |
| 30900P | Plug, Drain(HEV) |
| 30900Q | Plug, Filler(HEV) |
| 30900R | Gasket, Drain Plug(HEV) |
| 30900S | Gasket, Filler Plug(HEV) |
| 31270 | Damper Assy, Transmission Input |
| 35308G | Ring, O, NO.2 (FOR TRANSMISSION OIL PUMP COVER) |
| 35308H | Plug (FOR TRANSMISSION OIL PUMP COVER) |
| 35563 | Seal, Shift Control Actuator |
| 35572D | Lever, Transmission Control Shaft |
| 35710A | Seal, Type T Oil(FOR INPUT SHAFT) |
| 82821T | Cover, Connector |
| 82823M | Cap, Terminal |
| G1148 | Cable, Motor |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
