Toyota C-hr
2016-10 → present · chassis MAXH10,NGX10,50,ZGX10,ZYX1# · catalogue 528510 · Europe
Supported model
Data version 2019-09

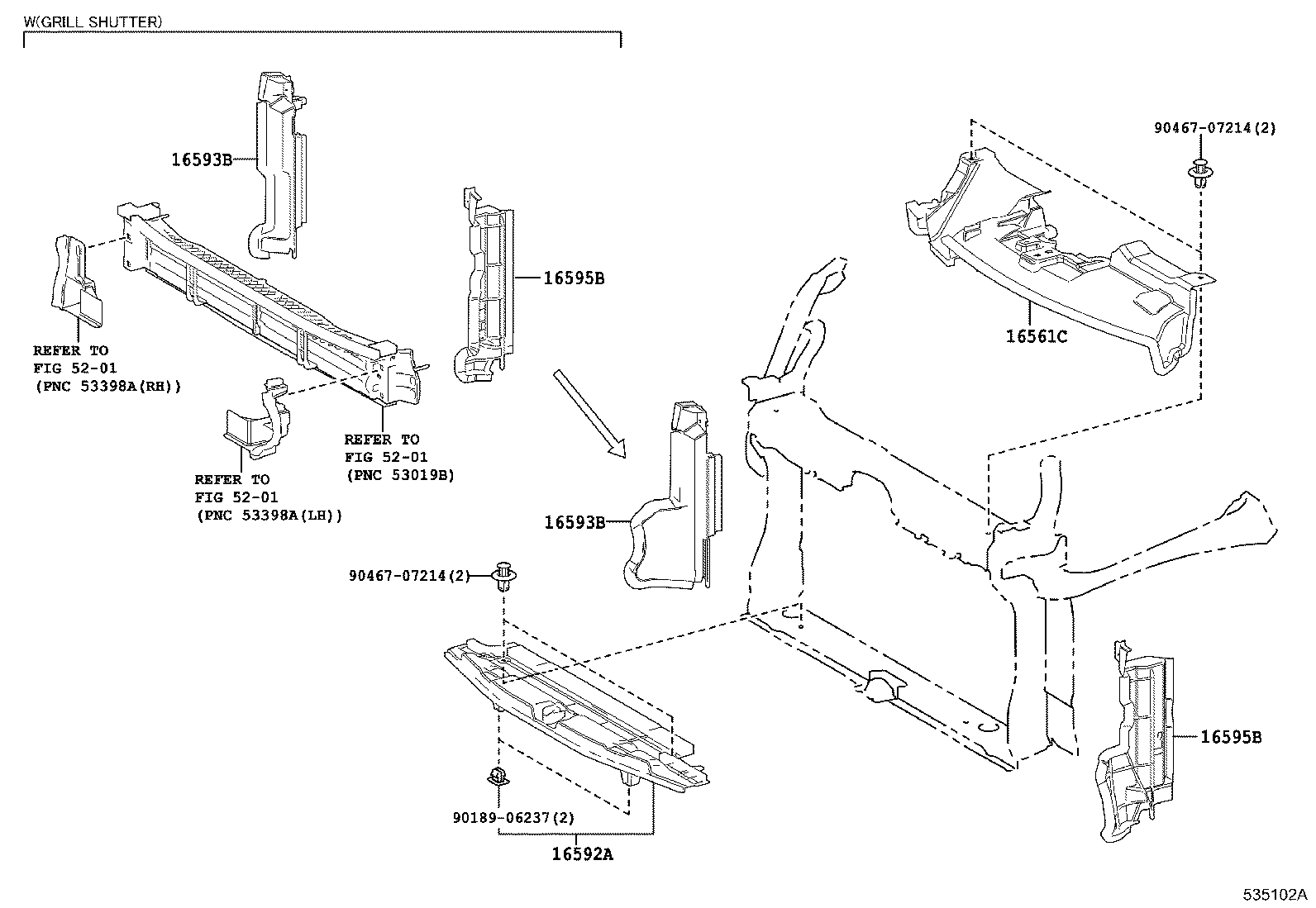

Front Fender Apron & Dash Panel
58 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 16561C | Seal, Radiator TO Support, NO.1 |
| 16592A | Guide, Radiator Air, NO.3 |
| 16593B | Guide, Radiator Air, NO.1 RH |
| 16595B | Guide, Radiator Air, NO.1 LH |
| 52021B | Reinforcement Sub-assy, Front Bumper |
| 52137C | Bracket, Front Bumper Arm Mounting, NO.3 |
| 52138D | Bracket, Front Bumper Arm Mounting, NO.4 |
| 52143F | Bracket, Front Bumper Side, RH |
| 52144G | Bracket, Front Bumper Side, LH |
| 53028 | Support Sub-assy, Radiator, Lower |
| 53115E | Bracket, Radiator Grille |
| 53141F | Cover, Radiator |
| 53151 | Bracket, Radiator Cover Support |
| 53187A | Stay, Radiator Support, RH |
| 53188B | Stay, Radiator Support, LH |
| 53205 | Support Sub-assy, Radiator, Upper |
| 53211 | Support, Radiator, RH |
| 53212 | Support, Radiator, LH |
| 53213A | Support, Radiator, Upper RH |
| 53214A | Support, Radiator, Upper LH |
| 53217A | Brace, Hood Lock Support |
| 53273F | Bracket, Front Bumper Retainer Mounting, RH |
| 53274F | Bracket, Front Bumper Retainer Mounting, LH |
| 53301G | Cushion, Hood Bumper |
| 53336B | Bracket, Hood Stay |
| 53701 | Apron Sub-assy, Front Fender, RH |
| 53702 | Apron Sub-assy, Front Fender, LH |
| 53705E | Member Sub-assy, Front Apron TO Cowl Side, RH |
| 53705F | Brace Sub-assy, Fender Apron, RH |
| 53706A | Brace Sub-assy, Fender Apron, LH |
| 53706D | Member Sub-assy, Front Apron TO Cowl Side, LH |
| 53710J | Apron Assy, Front Fender, RH |
| 53720B | Apron Assy, Front Fender, LH |
| 53731D | Member, Front Apron TO Cowl Side, Upper RH |
| 53732D | Member, Front Apron TO Cowl Side, Upper LH |
| 53733D | Member, Front Apron TO Cowl Side, Lower Front RH |
| 53734C | Member, Front Apron TO Cowl Side, Lower Front LH |
| 53737 | Plate, Front Apron TO Cowl Side Member, RH |
| 53738 | Plate, Front Apron TO Cowl Side Member, LH |
| 53741 | Plate, Front Fender Apron Wind Guide, RH |
| 53742 | Plate, Front Fender Apron Wind Guide, LH |
| 53743 | Reinforcement, Front Fender Apron Extension |
| 53813C | Extension, Front Fender, RH |
| 53814C | Extension, Front Fender, LH |
| 53835D | Bracket, Front Side Panel, RH |
| 53836C | Bracket, Front Side Panel, LH |
| 55101 | Panel Sub-assy, Dash |
| 55133A | Reinforcement, Dash TO Floor, RH |
| 55137A | Brace, Dash TO Frame, RH |
| 55138A | Brace, Dash TO Frame, LH |
| 55210 | Insulator Assy, Dash Panel |
| 55210A | Clip |
| 55210C | Clip |
| 55223A | Insulator, Dash Panel, Outer |
| 55223C | Clip |
| 55229A | Plate, Front Floor Footrest, NO.1 |
| 55241 | Silencer, Front Panel Side, NO.1 RH |
| 55242 | Silencer, Front Panel Side, NO.1 LH |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
