Toyota Lexus UX Series
2022-07 → present · chassis KMA10,MZAA10,MZAH1# · catalogue 537220 · Europe
Supported model
Data version 2024-01
Floor Pan & Lower Back Panel

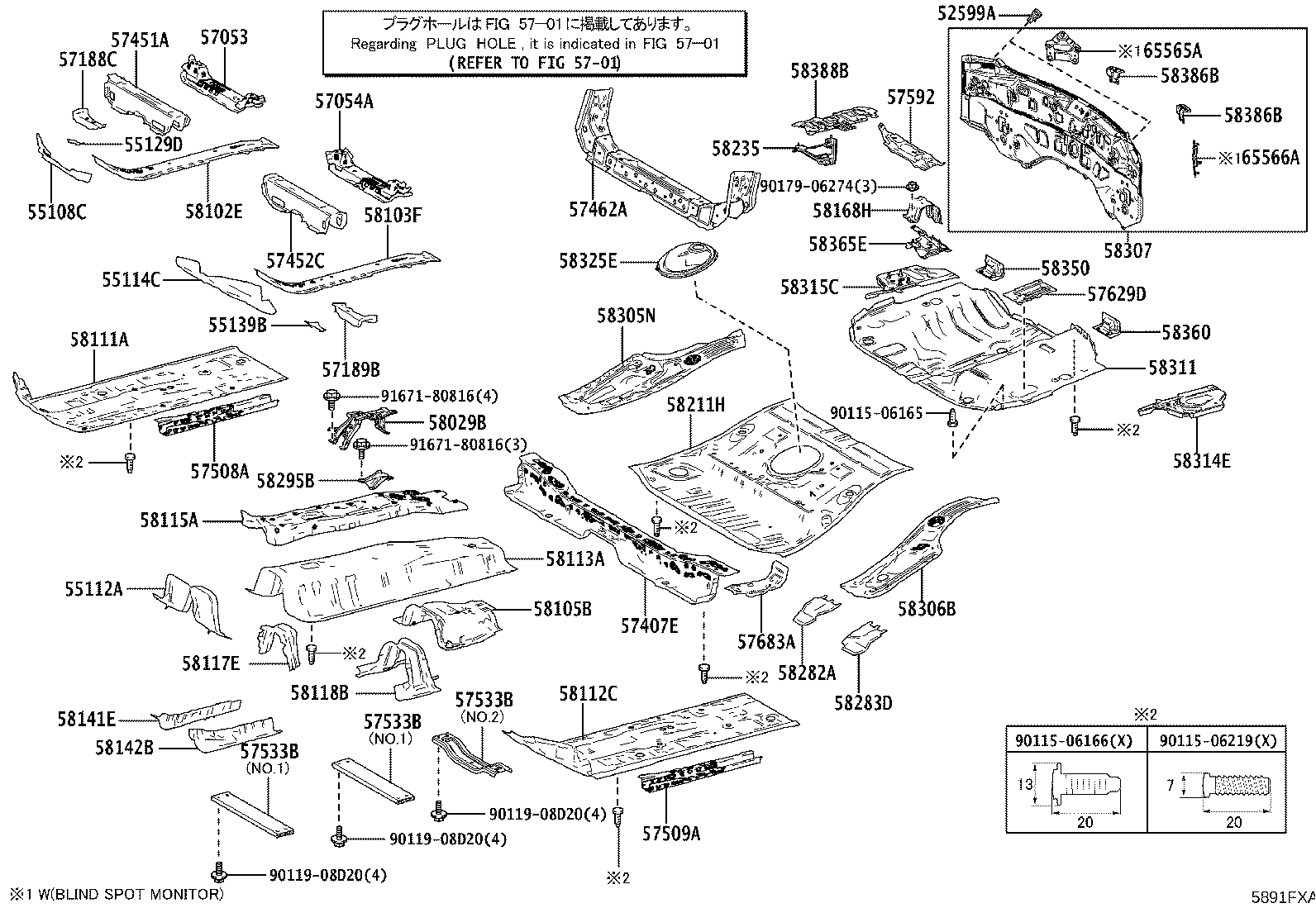

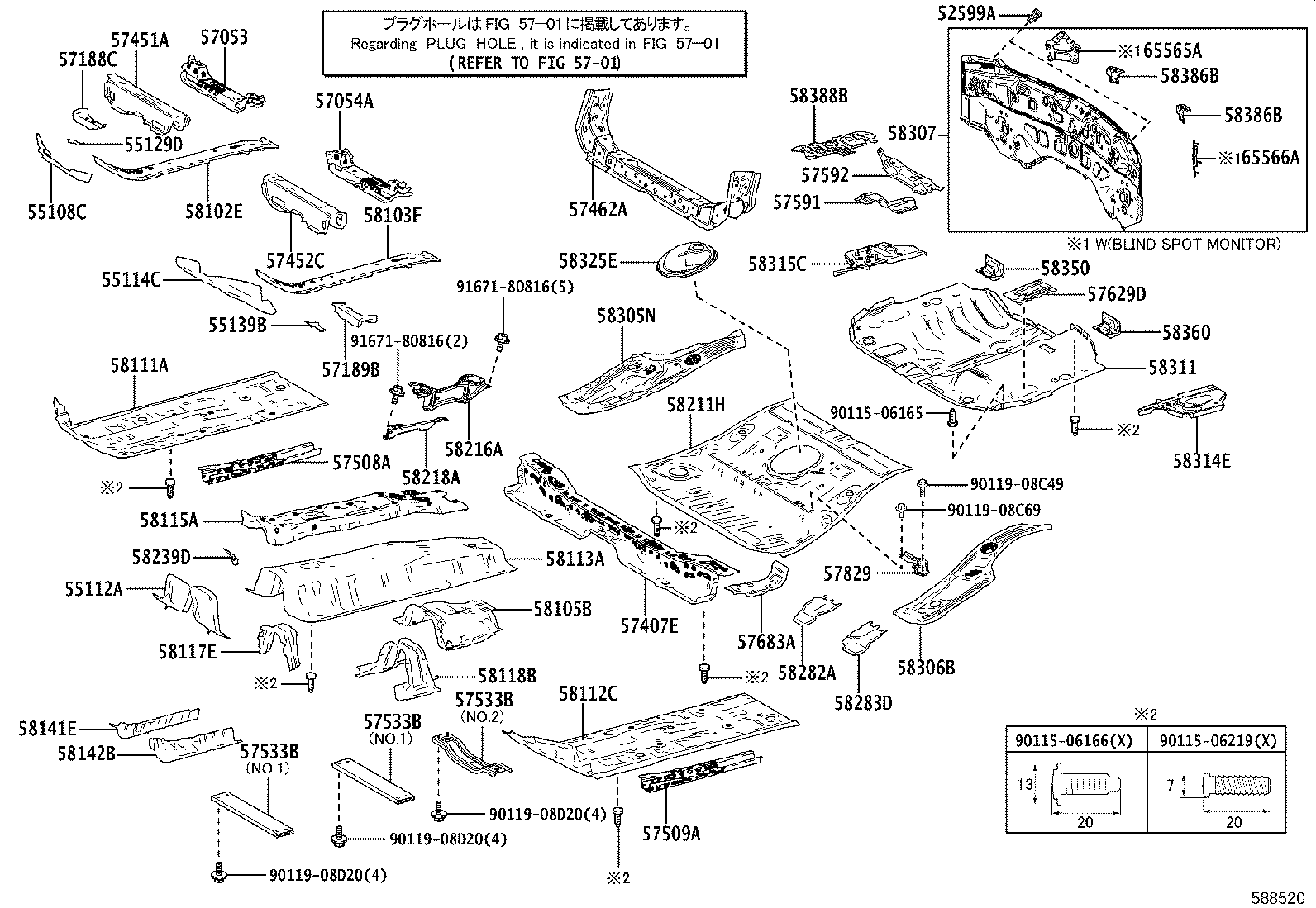

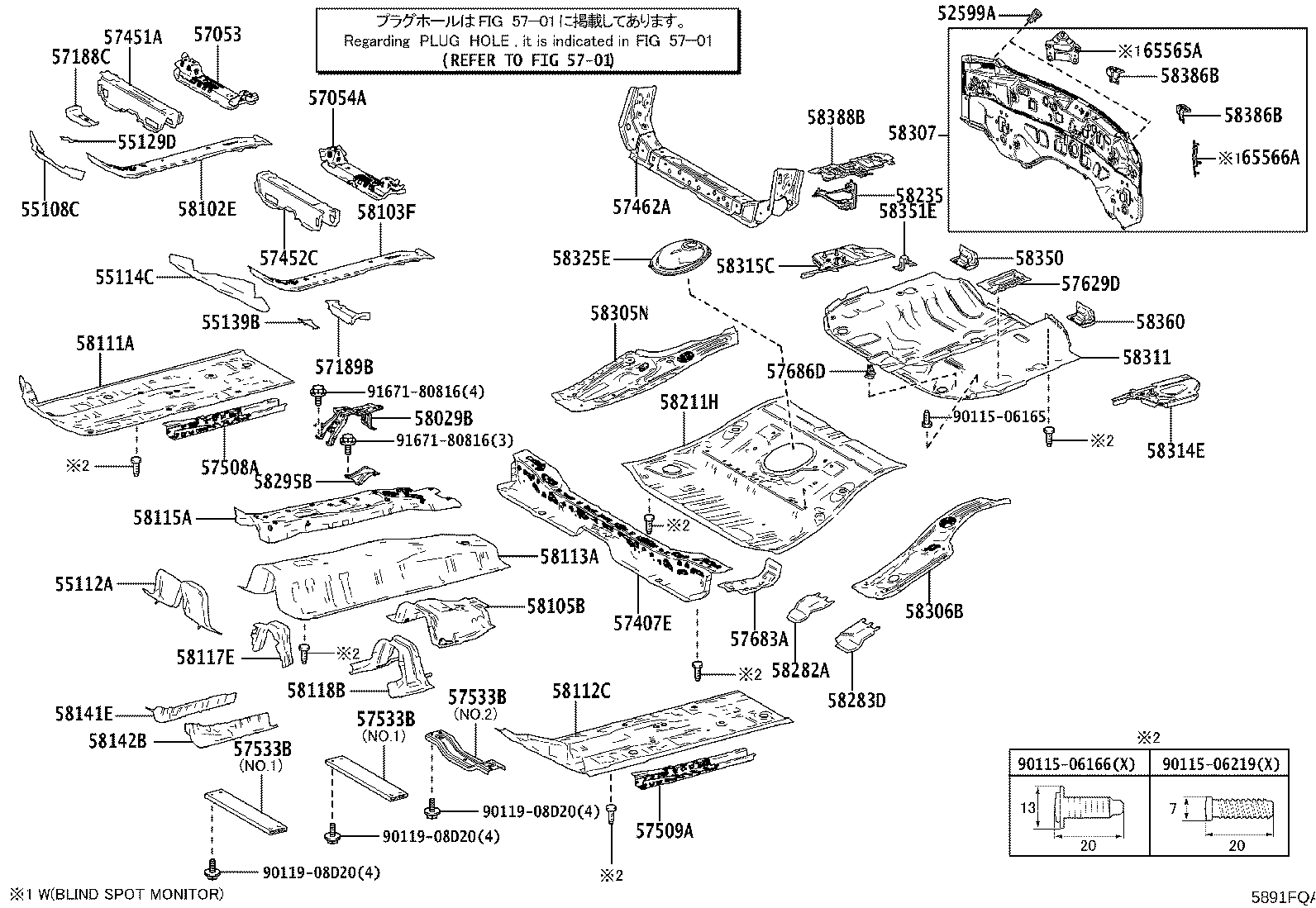

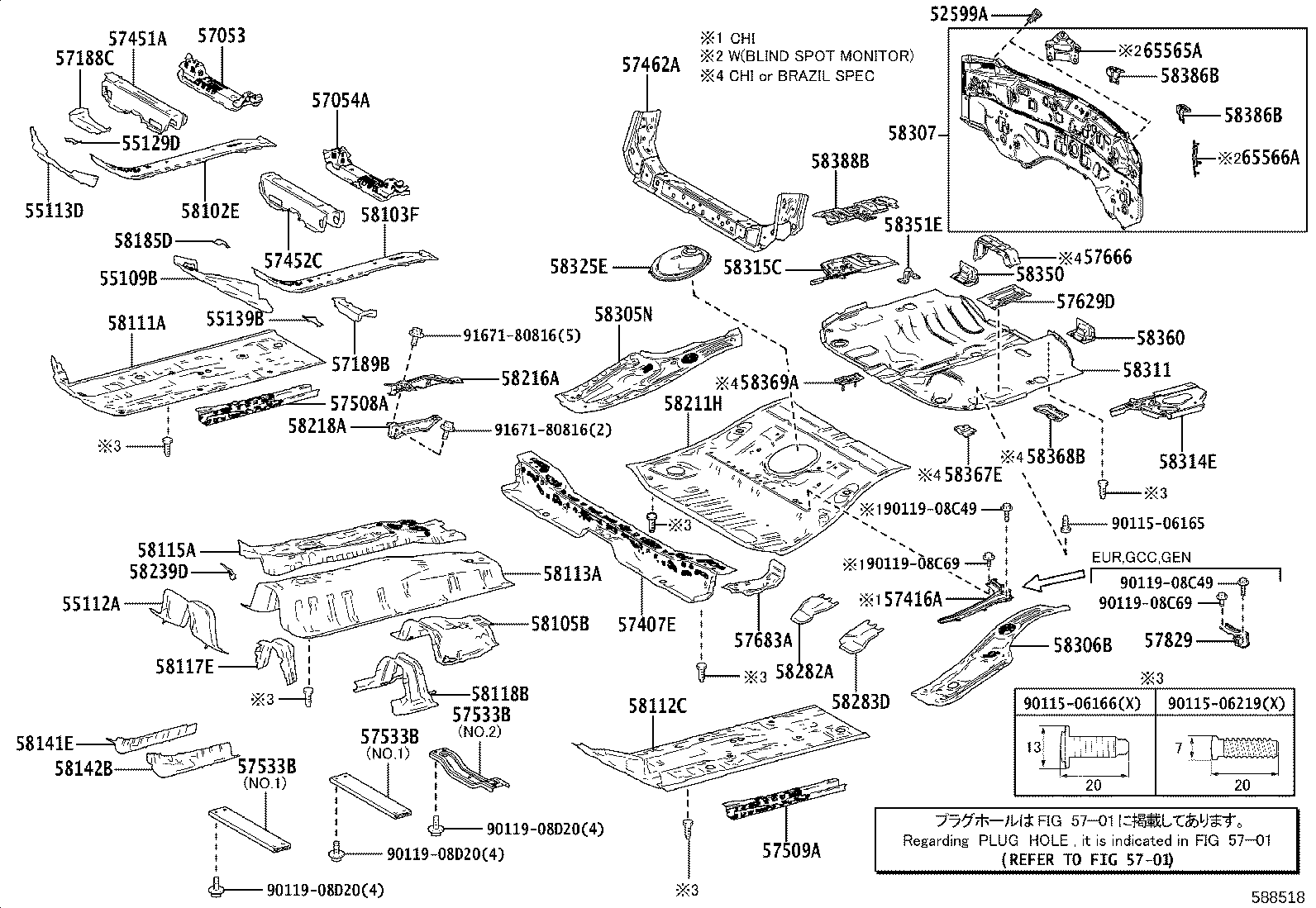

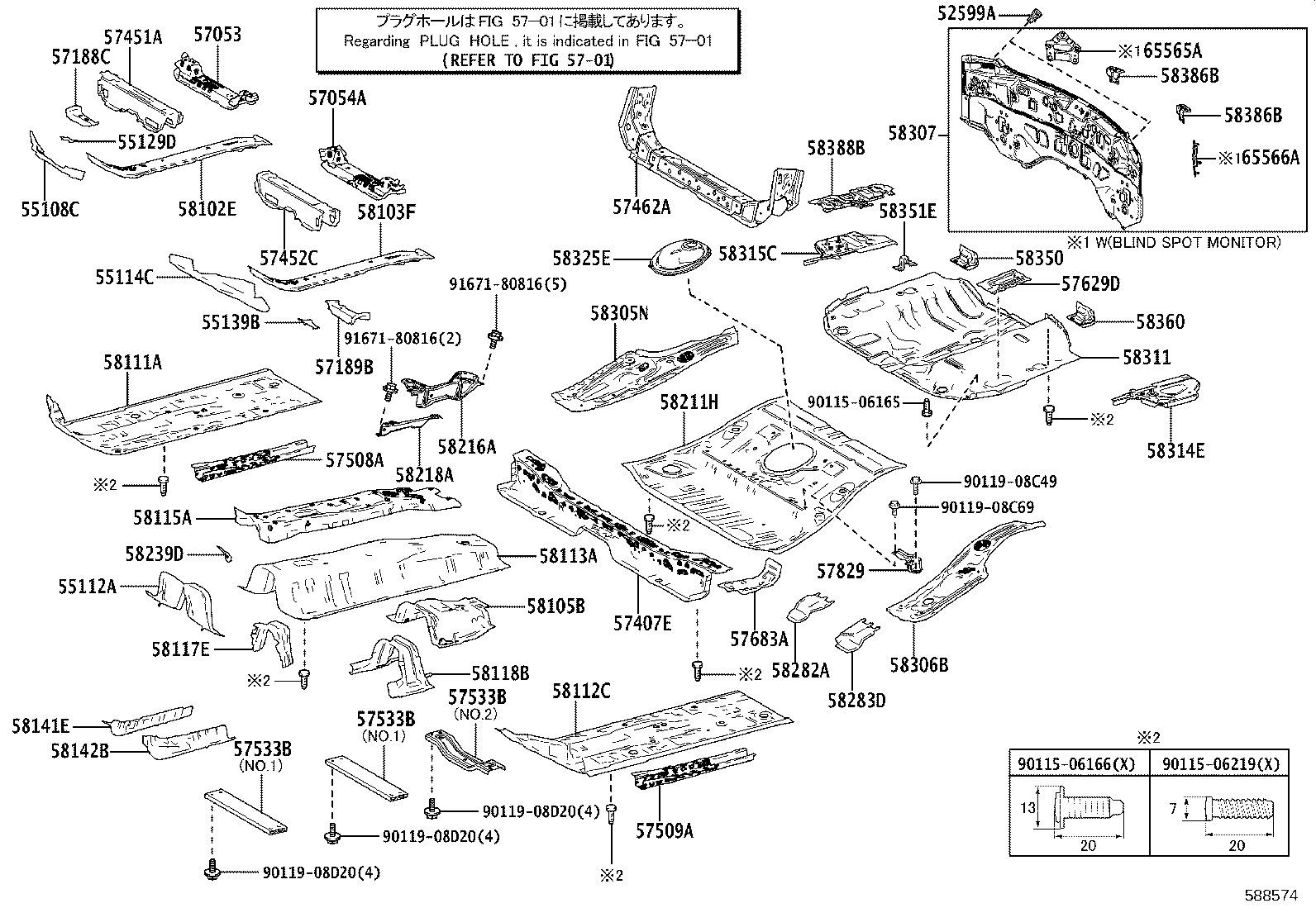

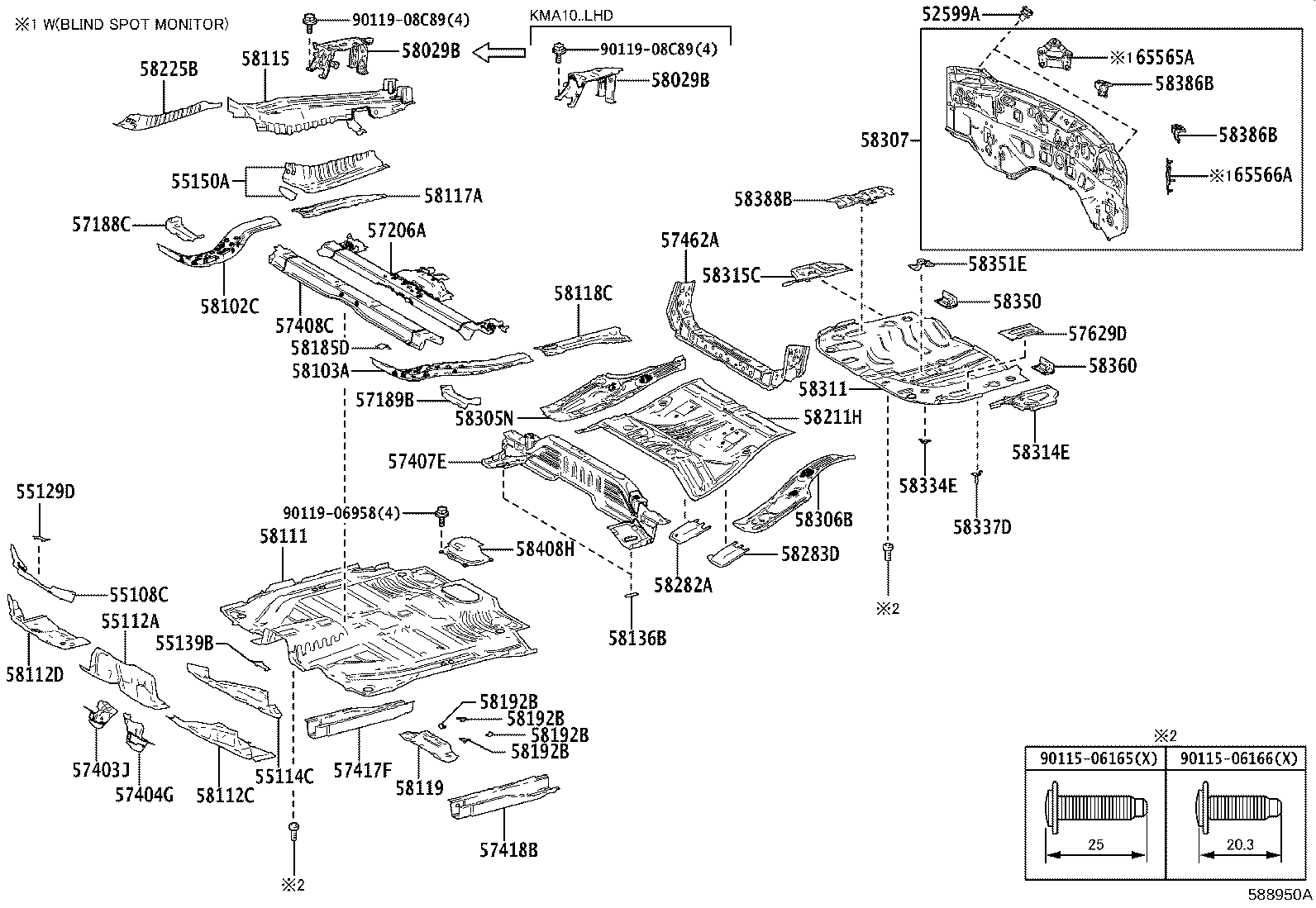

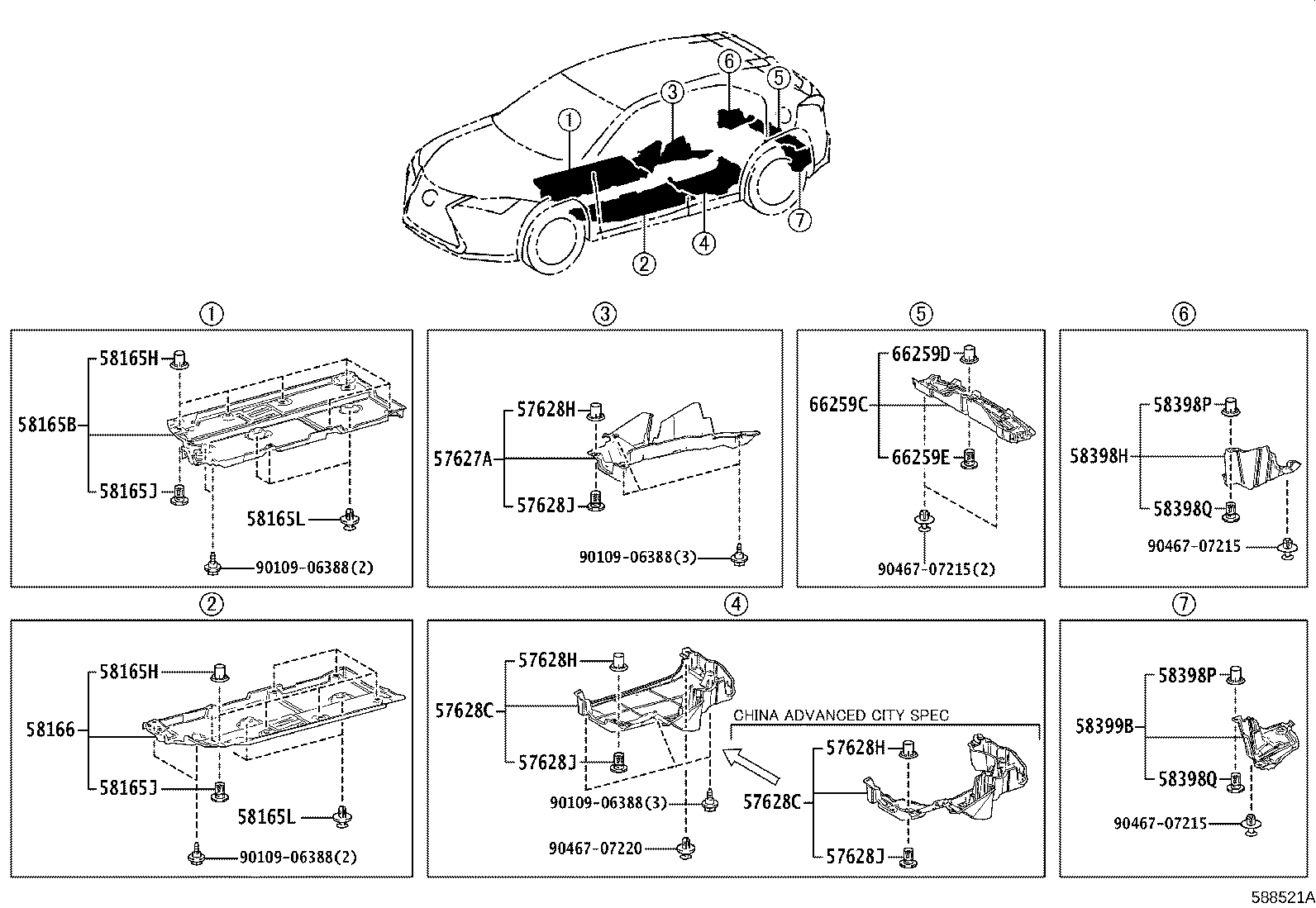

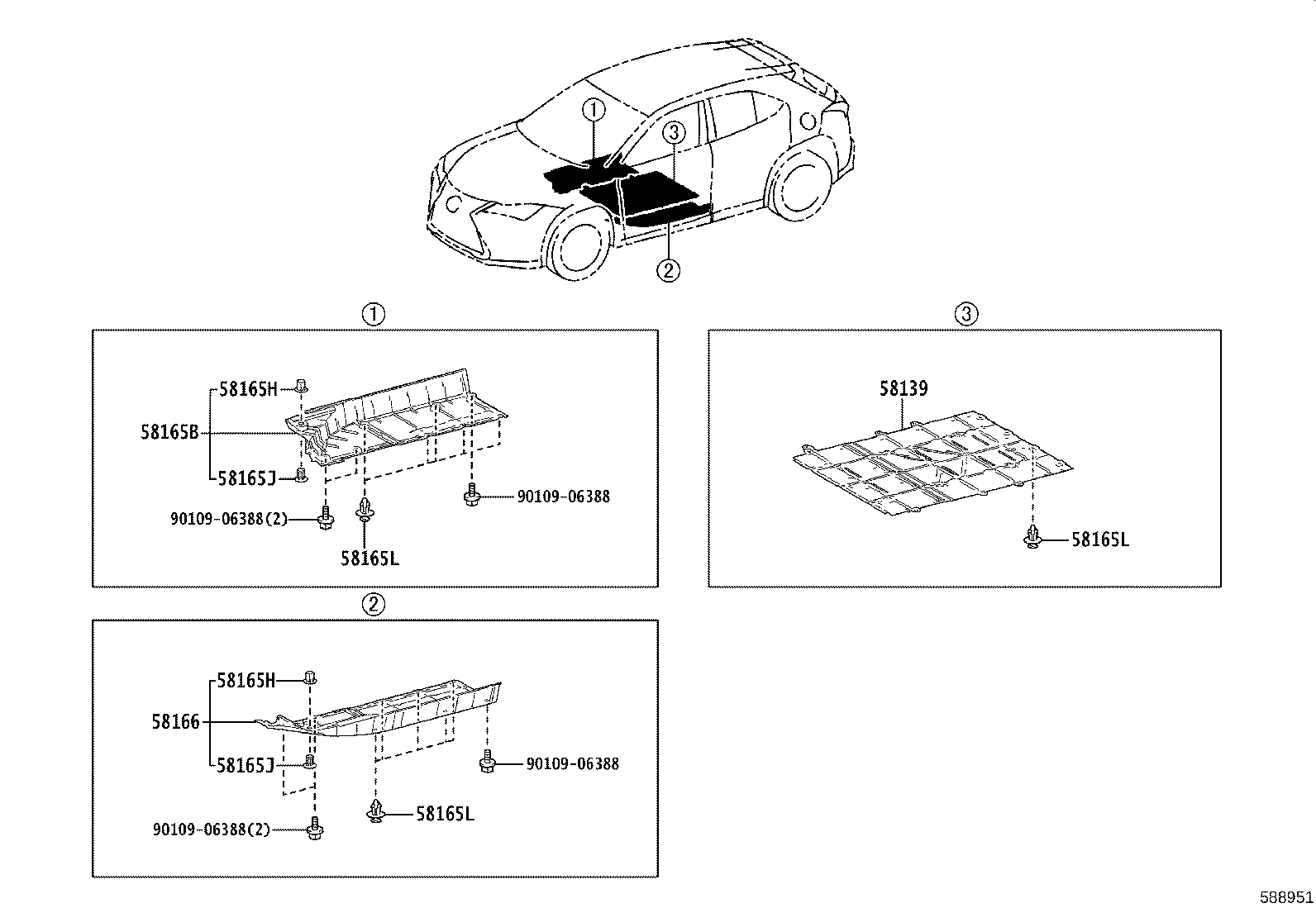

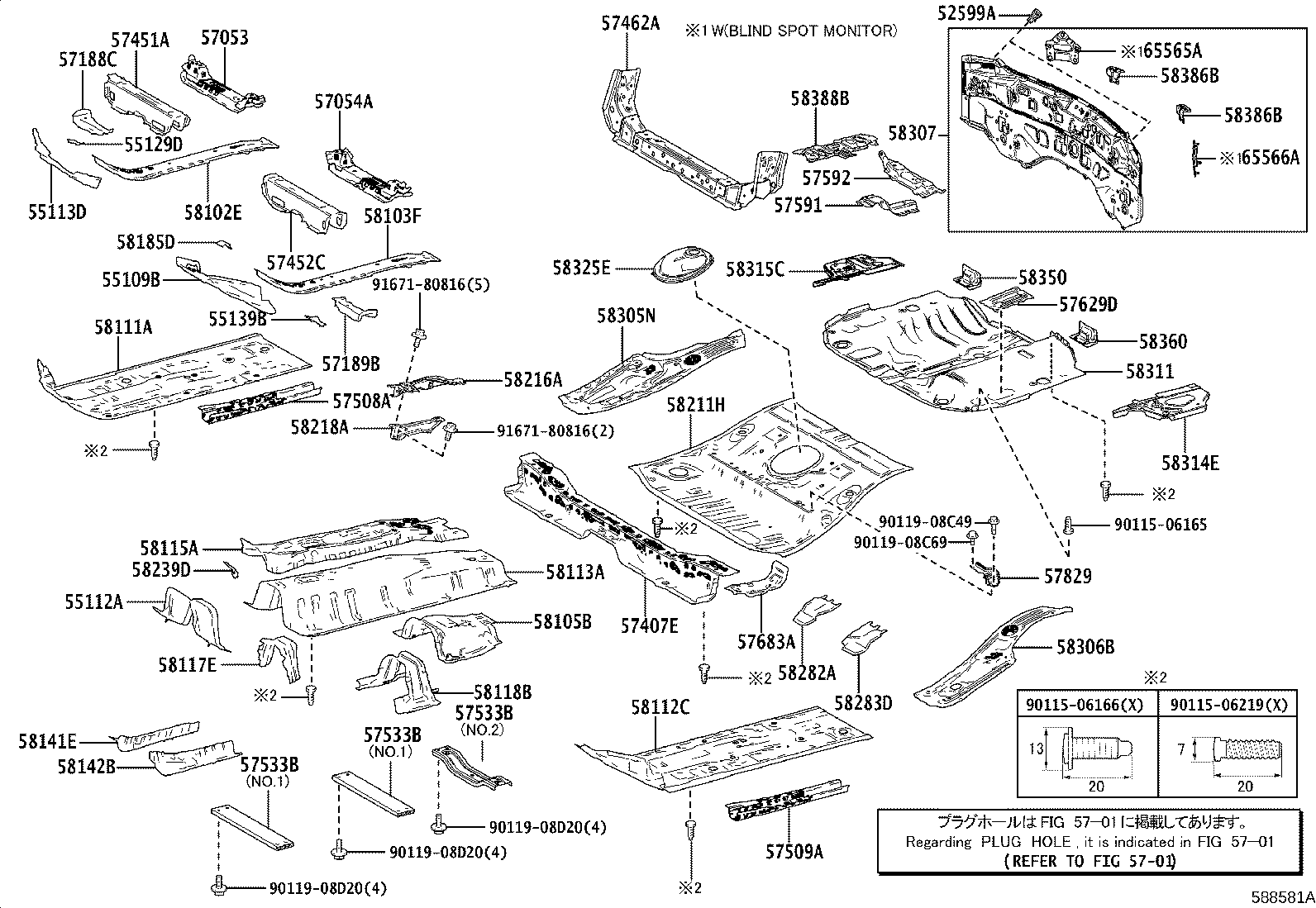

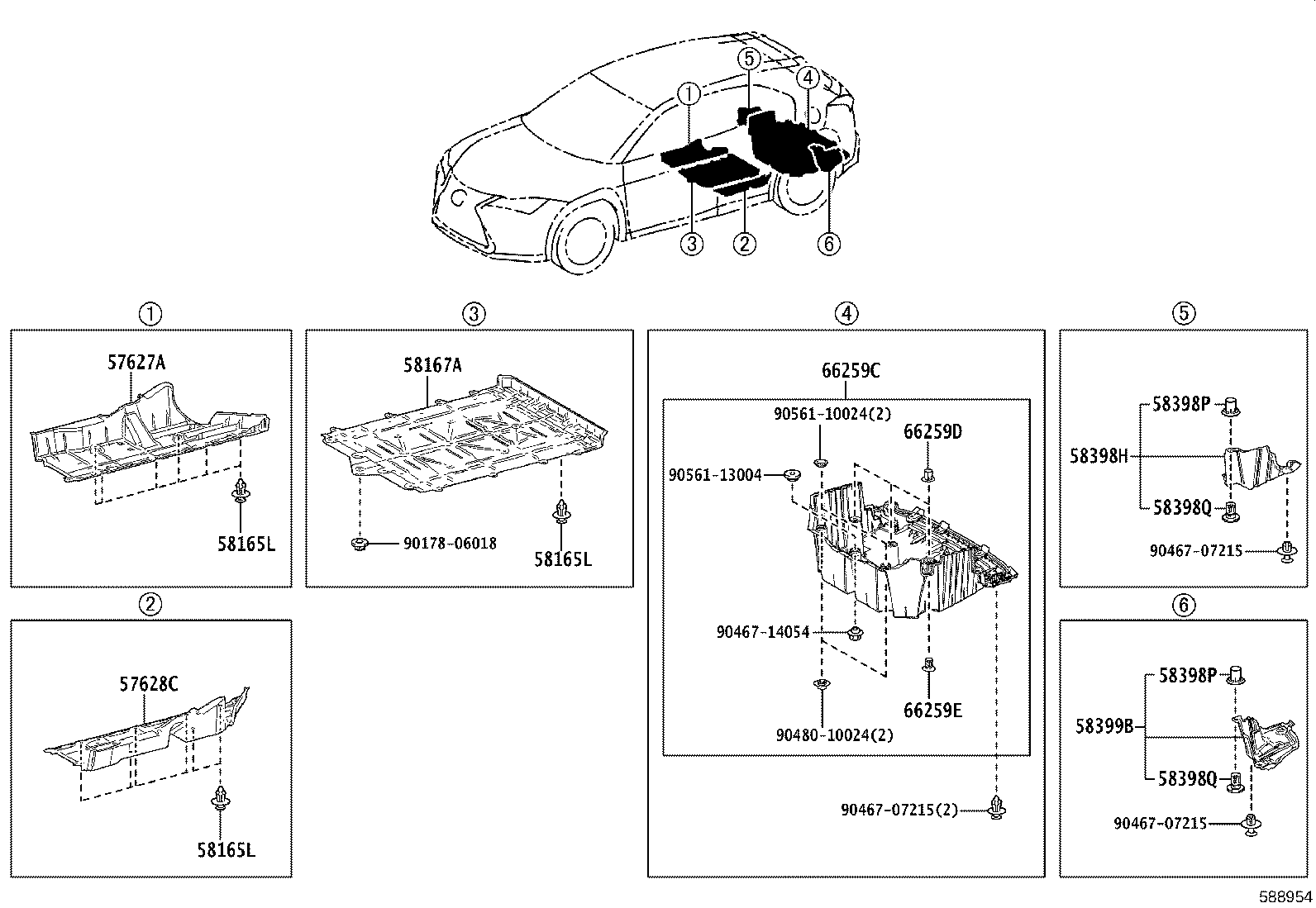

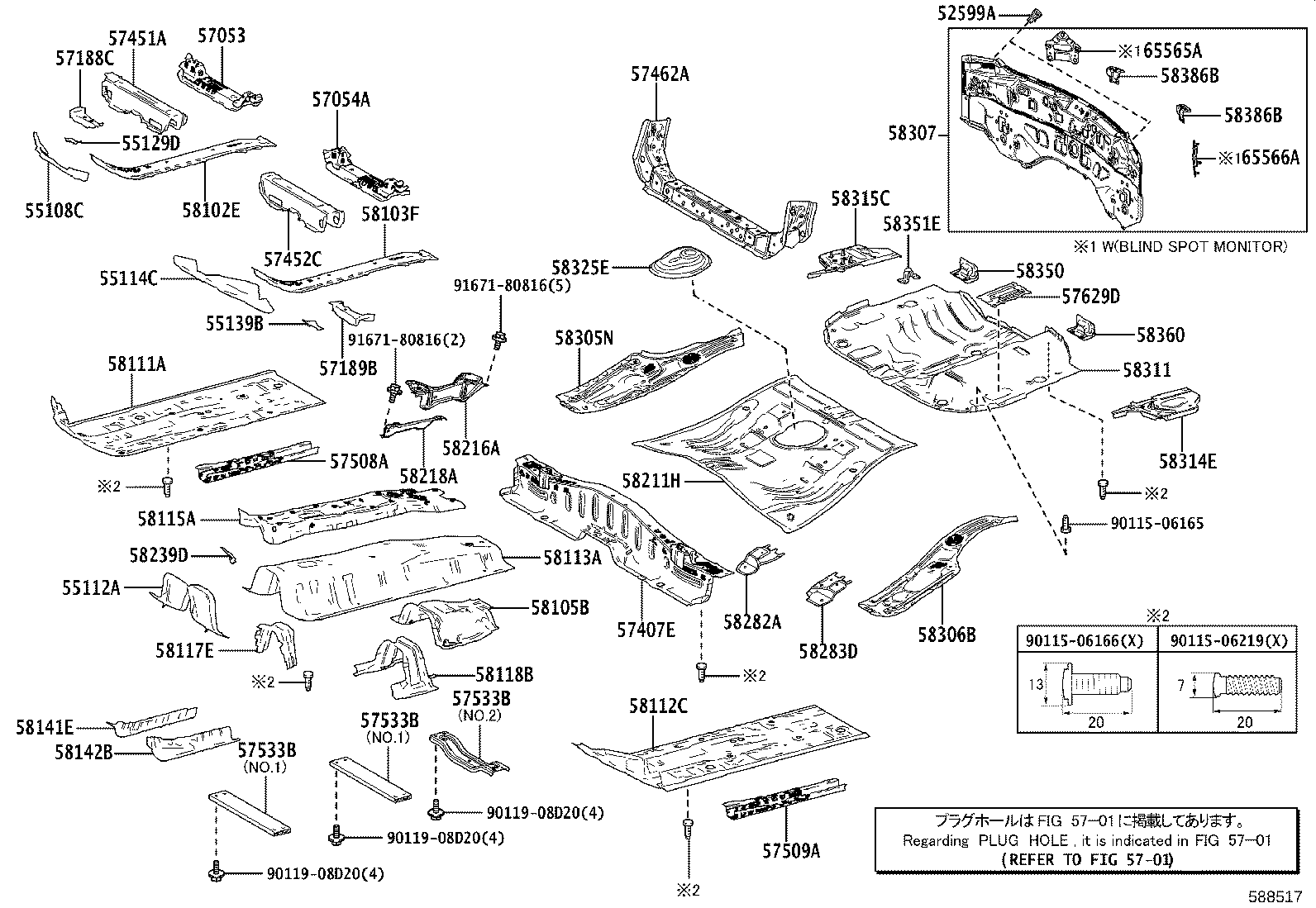

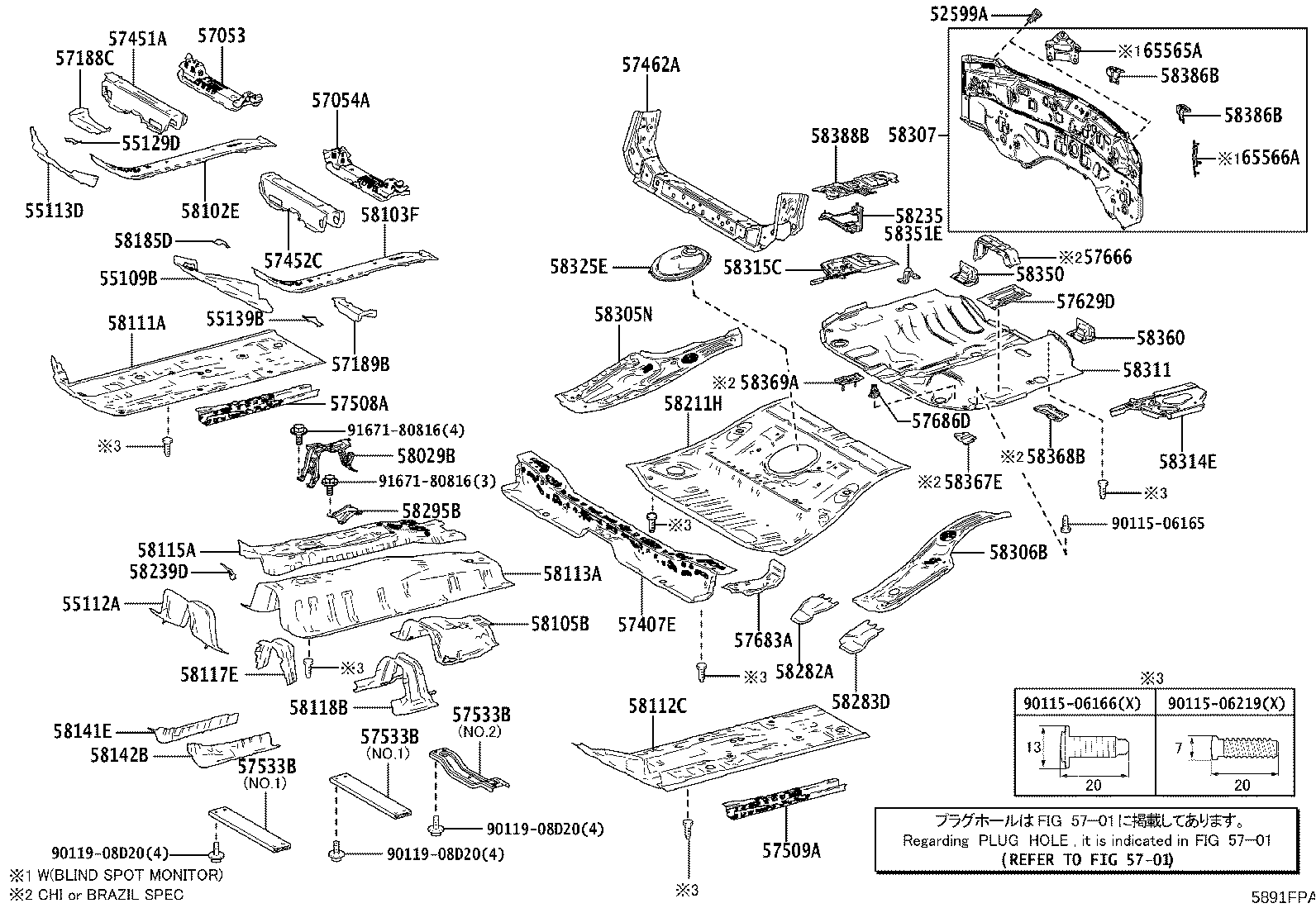

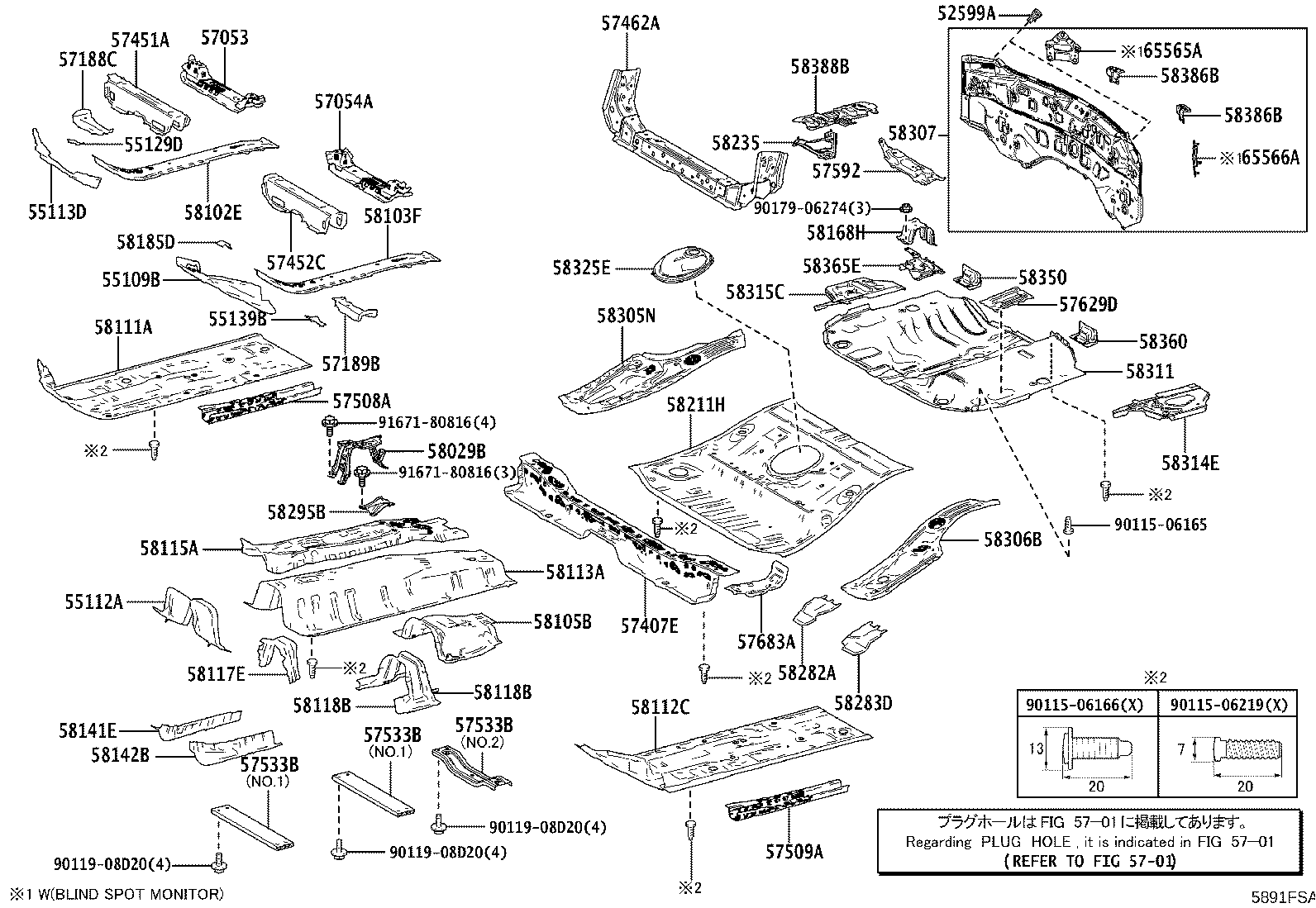

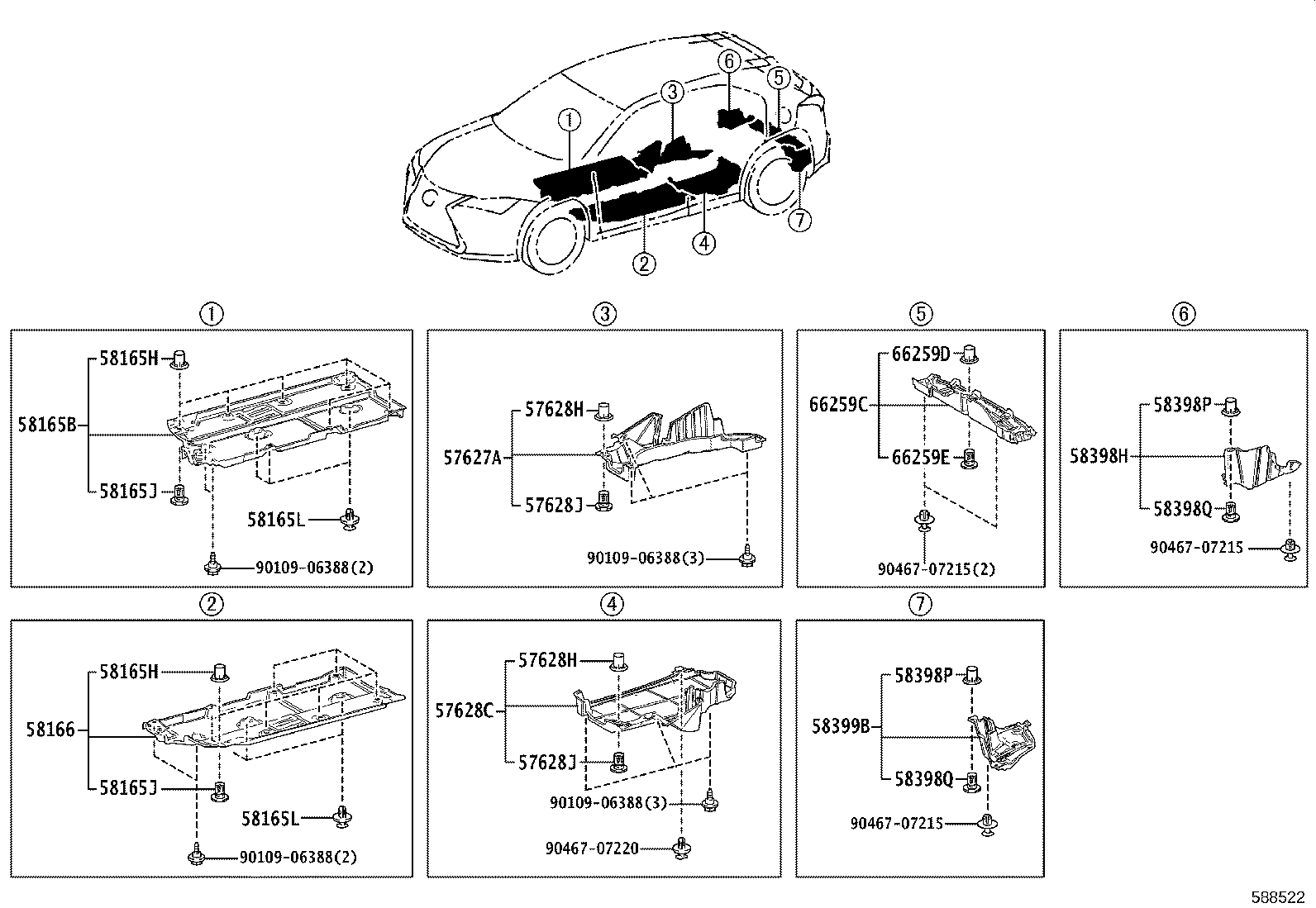

106 part groups · 15 illustrations
Illustrations
Part groups
| PNC | Description |
|---|---|
| 52599A | Stopper, Rear Bumper, Upper |
| 55108C | Brace Sub-assy, Dash TO Frame, RH |
| 55109B | Brace Sub-assy, Dash TO Frame, LH |
| 55112A | Panel, Dash, NO.2 |
| 55113D | Panel, Dash, Lower RH |
| 55114C | Panel, Dash, Lower LH |
| 55129D | Cover, Dash Panel Hole, RH |
| 55139B | Cover, Dash Panel Hole, LH |
| 55150A | Bracket Assy, Pedal |
| 57053 | Reinforcement Sub-assy, Front Floor Crossmember, RH |
| 57054A | Reinforcement Sub-assy, Front Floor Crossmember, LH |
| 57188C | Reinforcement, Front Side Member Extension, RH |
| 57189B | Reinforcement, Front Side Member Extension, LH |
| 57206A | Member Sub-assy, Front Floor Cross, NO.2 |
| 57403J | Reinforce Sub-assy, Floor Side, Inner RH |
| 57404G | Reinforce Sub-assy, Floor Side, Inner LH |
| 57407E | Member Sub-assy, Center Floor Cross |
| 57408C | Member Sub-assy, Front Floor Cross |
| 57416A | Rail Sub-assy, Floor Side, Rear LH |
| 57417F | Reinforcement, Front Floor Under, RH |
| 57418B | Reinforcement, Front Floor Under, LH |
| 57451A | Member, Front Floor Cross, RH |
| 57452C | Member, Front Floor Cross, LH |
| 57462A | Member, Center Floor Cross, NO.2 |
| 57508A | Reinforcement Sub-assy, Front Floor, RH |
| 57509A | Reinforcement Sub-assy, Front Floor, LH |
| 57533B | Brace, Front Floor, Center |
| 57591 | Bracket, Voltage Converter Mount, Lower Front |
| 57592 | Bracket, Voltage Converter Mount, Lower Rear |
| 57627A | Cover, Rear Floor Side Member, RH |
| 57628C | Cover, Rear Floor Side Member, LH |
| 57628H | Clip, Rear Floor Side Member Cover, NO.1 |
| 57628J | Clip, Rear Floor Side Member Cover, NO.2 |
| 57629D | Plate, Rear Floor Side Member, LH |
| 57666 | Panel, Lower Back Side, LH |
| 57683A | Bracket, Fuel Tank Mounting, NO.1 |
| 57686D | Bracket, Rear Floor Mounting, NO.1 LH |
| 57829 | Reinforcement, Seat Leg |
| 58029B | Base Sub-assy, Floor Shift Lever |
| 58102C | Reinforcement Sub-assy, Front Floor Side, RH |
| 58102E | Reinforcement Sub-assy, Front Floor, RH |
| 58103A | Reinforcement Sub-assy, Front Floor Side, LH |
| 58103F | Reinforcement Sub-assy, Front Floor, LH |
| 58105B | Panel Sub-assy, Front Floor Rear Upper Sub |
| 58111 | Pan, Front Floor |
| 58111A | Pan, Front Floor, RH |
| 58112C | Pan, Front Floor, LH |
| 58112D | Panel, Front Floor, Front NO.2 |
| 58113A | Panel, Front Floor, Center |
| 58115 | Reinforcement, Front Floor Panel, Front |
| 58115A | Reinforcement, Front Floor Panel |
| 58117A | Reinforcement, Front Floor Side, RH |
| 58117E | Panel, Front Floor Sub Cover |
| 58118B | Reinforcement, Front Floor Panel, NO.2 |
| 58118C | Reinforcement, Front Floor Side, LH |
| 58119 | Plate, Front Floor Side, Front |
| 58136B | Cover, Center Floor Hole |
| 58139 | Cover, Front Floor Side, Rear |
| 58141E | Reinforcement, Front Side Member TO Floor Pan, RH |
| 58142B | Reinforcemnet, Front Side Member TO Floor Pan, LH |
| 58165B | Cover, Front Floor, RH |
| 58165H | Clip, Front Floor Cover, NO.1 |
| 58165J | Clip, Front Floor Cover, NO.2 |
| 58165L | Clip, Front Floor Cover, NO.3 |
| 58166 | Cover, Front Floor, LH |
| 58167A | Cover, Front Floor, Center |
| 58168H | Protector, Floor Wire |
| 58185D | Plate, Accelerator Pedal Mounting |
| 58192B | Plate, Front Floor, Rear |
| 58211H | Pan, Center Floor |
| 58216A | Panel, Shift Lever Housing, NO.1 |
| 58218A | Panel, Shift Lever Housing, NO.2 |
| 58225B | Plate, Front Floor Side, Lower RH |
| 58235 | Bracket, Differential Carrier Bumper Mounting |
| 58239D | Bracket, Cable Clamp |
| 58282A | Base, Belt Anchor TO Floor Pan, NO.3 RH |
| 58283D | Base, Belt Anchor TO Floor Pan, NO.3 LH |
| 58295B | Reinforcement, Seat Belt Anchor Floor |
| 58305N | Extension Sub-assy, Rear Floor TO Quarter, RH |
| 58306B | Extension Sub-assy, Rear Floor TO Quarter, LH |
| 58307 | Panel Sub-assy, Body Lower Back |
| 58311 | Pan, Rear Floor |
| 58314E | Extension, Rear Floor Side Panel, LH |
| 58315C | Extension, Rear Floor Side Panel, RH |
| 58325E | Cover, Rear Floor Service Hole |
| 58334E | Reinforcement, Rear Floor Part Panel, NO.2 |
| 58337D | Reinforcement, Rear Floor Pan, LH |
| 58350 | Reinforcement Assy, Rear Floor Panel, RH |
| 58351E | Bracket, Spare Wheel Clamp |
| 58360 | Reinforcement Assy, Rear Floor Panel, LH |
| 58365E | Reinforcement, Rear Floor Panel, Center |
| 58367E | Bracket, Fuel Tube, NO.1 |
| 58368B | Bracket, Fuel Tube, NO.2 |
| 58369A | Bracket, Fuel Tube, NO.3 |
| 58386B | Bracket, Rear Bumper Cover, NO.2 |
| 58388B | Bracket, Plate Rear Floor |
| 58398H | Cover, Floor Under, NO.1 |
| 58398P | Clip, Floor Under Cover, NO.1 |
| 58398Q | Clip, Floor Under Cover, NO.2 |
| 58399B | Cover, Floor Under, NO.2 |
| 58408H | Cover Sub-assy, Battery Service Hole |
| 65565A | Patch, Side Panel Rear End, RH |
| 65566A | Patch, Side Panel Rear End, LH |
| 66259C | Cover, Rear Body Floor, Rear |
| 66259D | Clip, Rear Body Floor Cover, NO.1 |
| 66259E | Clip, Rear Body Floor Cover, NO.2 |
