Toyota Lexus UX Series
2022-07 → present · chassis KMA10,MZAA10,MZAH1# · catalogue 537220 · Europe
Supported model
Data version 2024-01
Battery & Battery Cable
117 part groups · 13 illustrations
Illustrations
Part groups

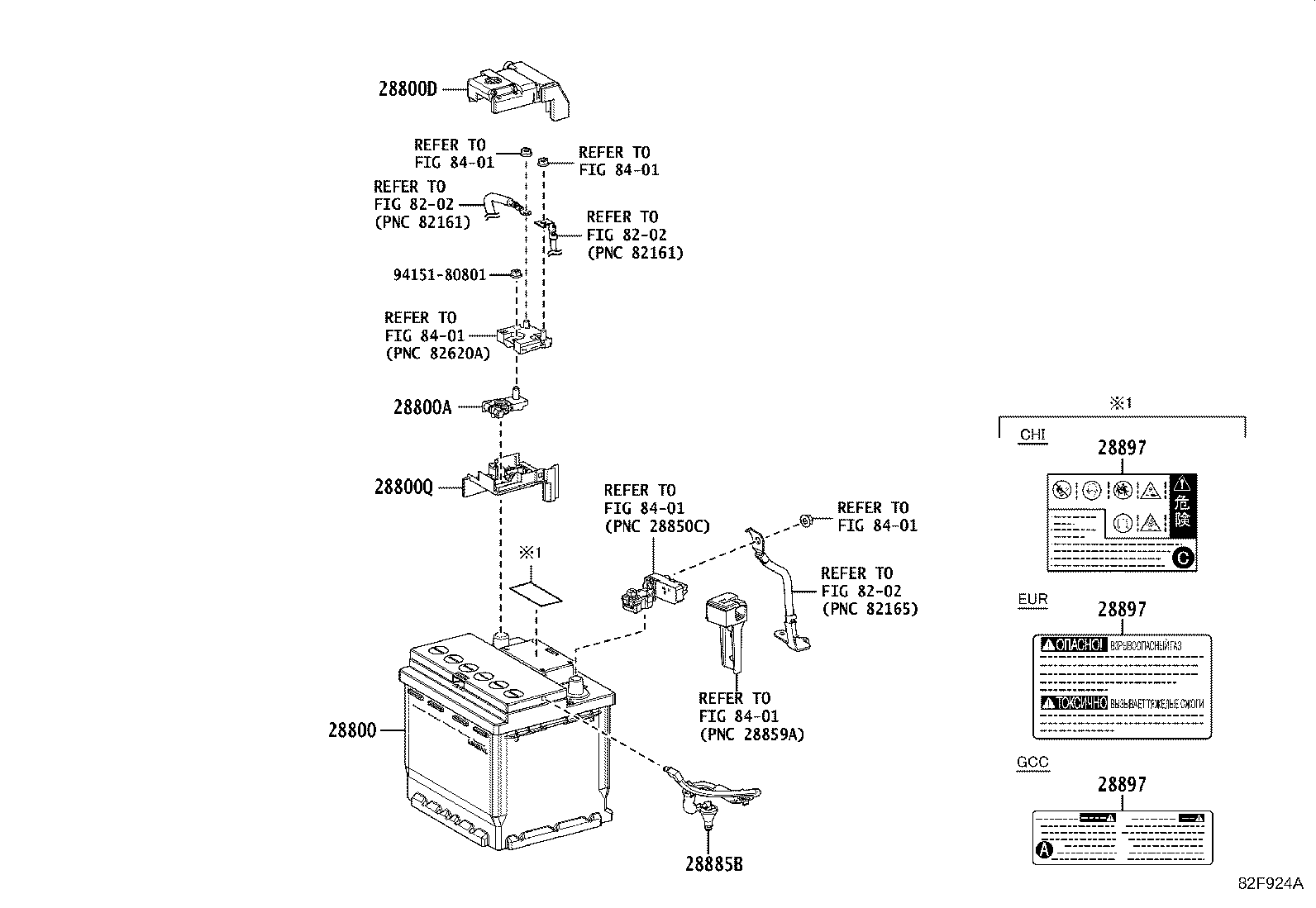

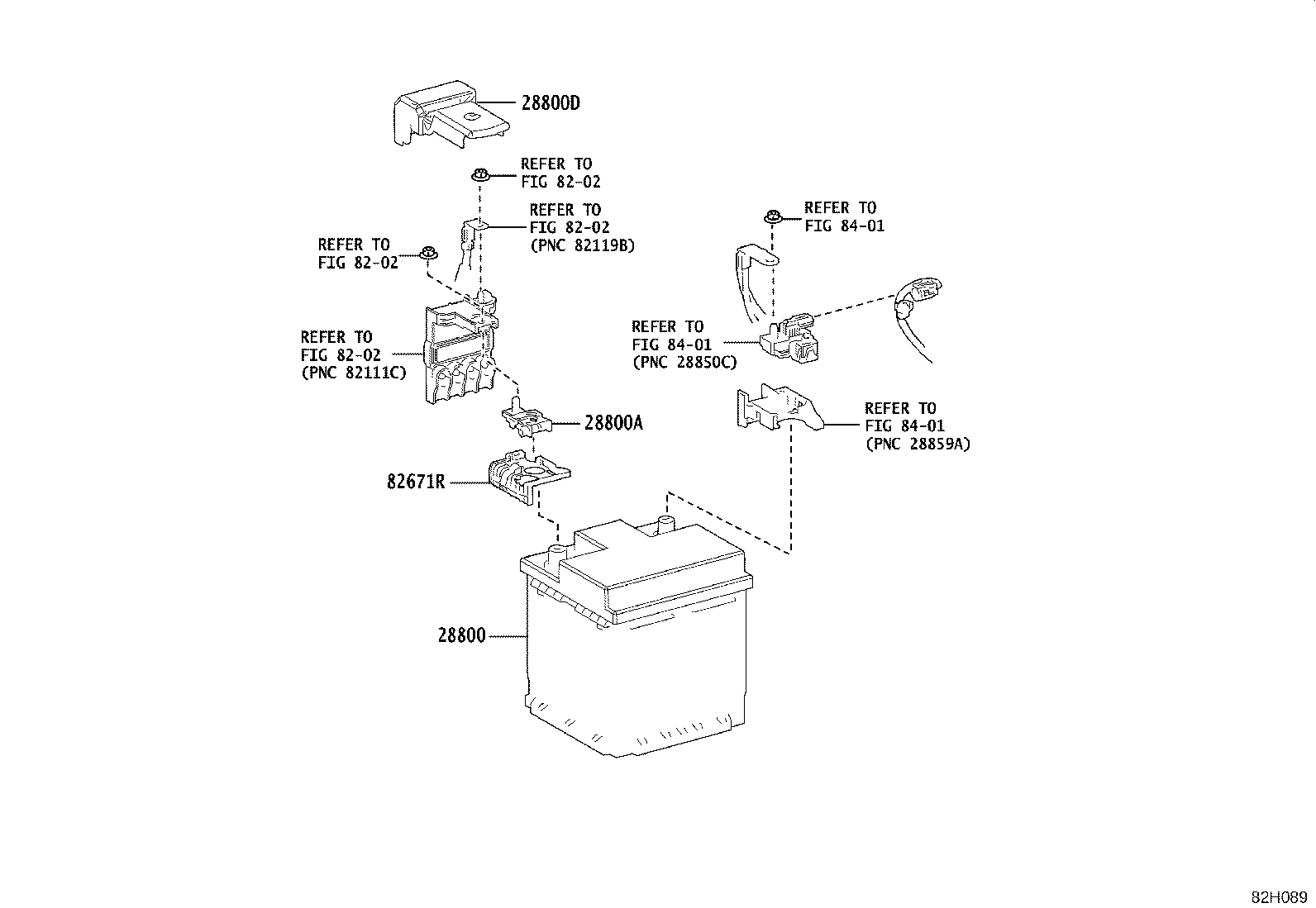

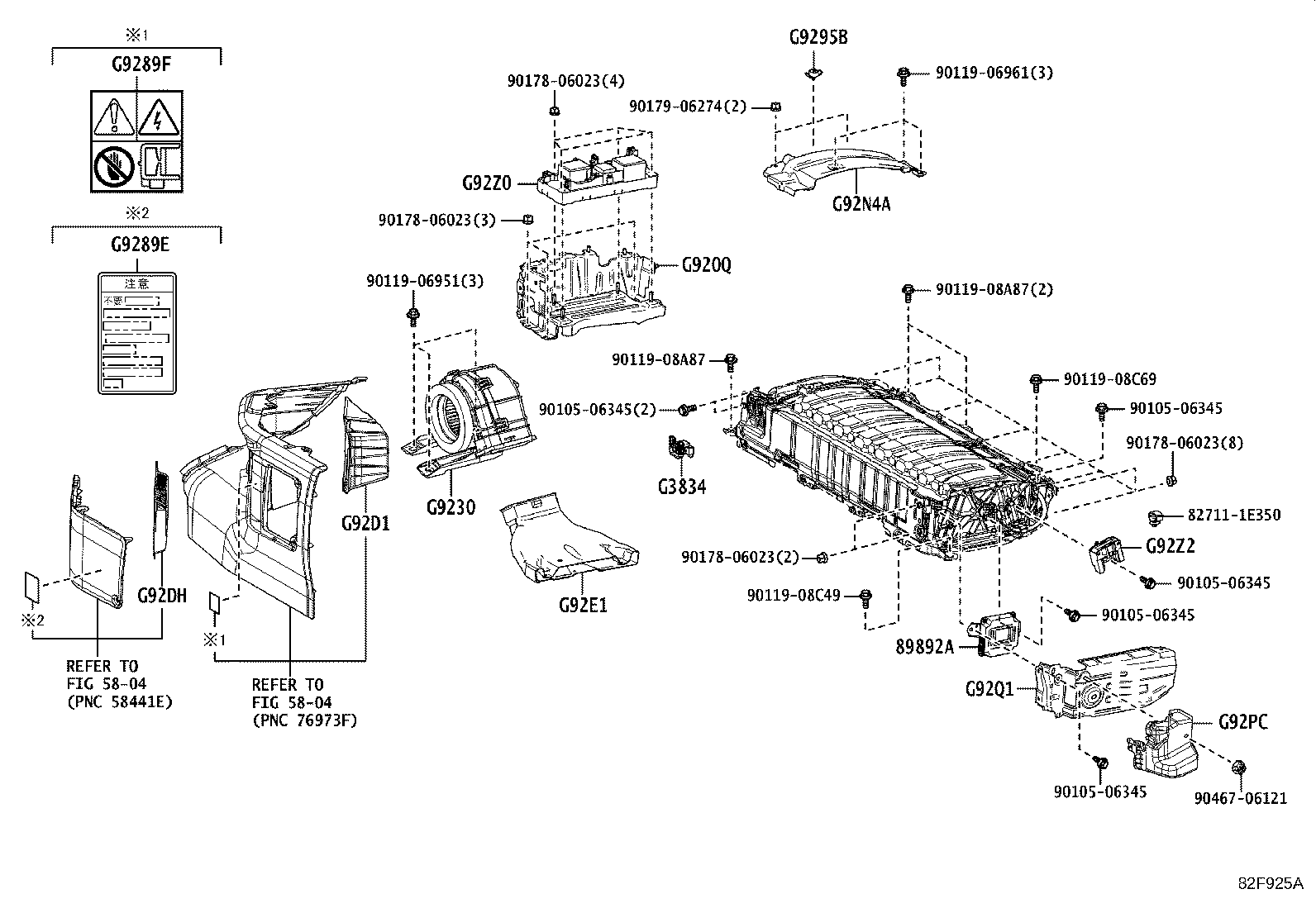

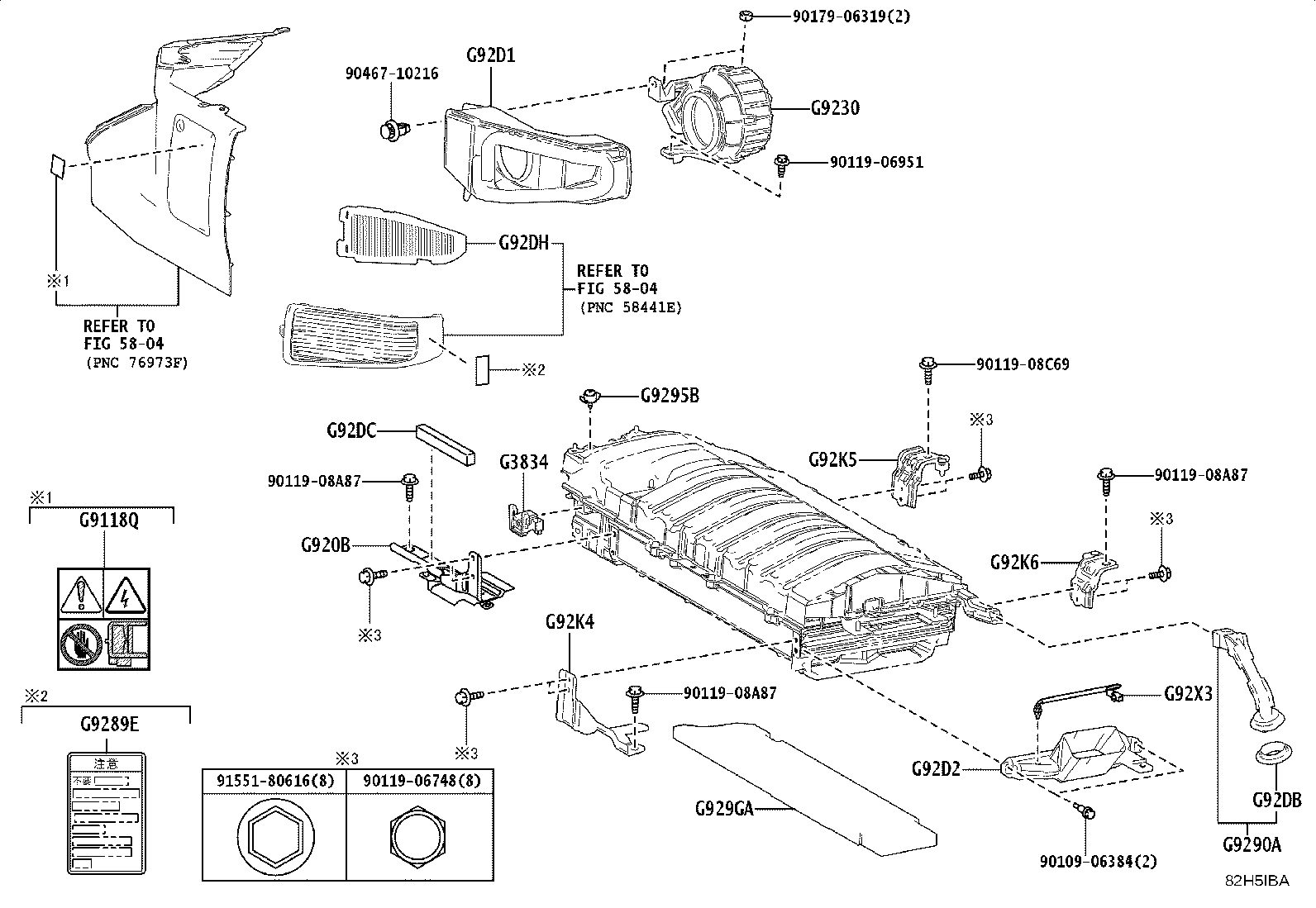

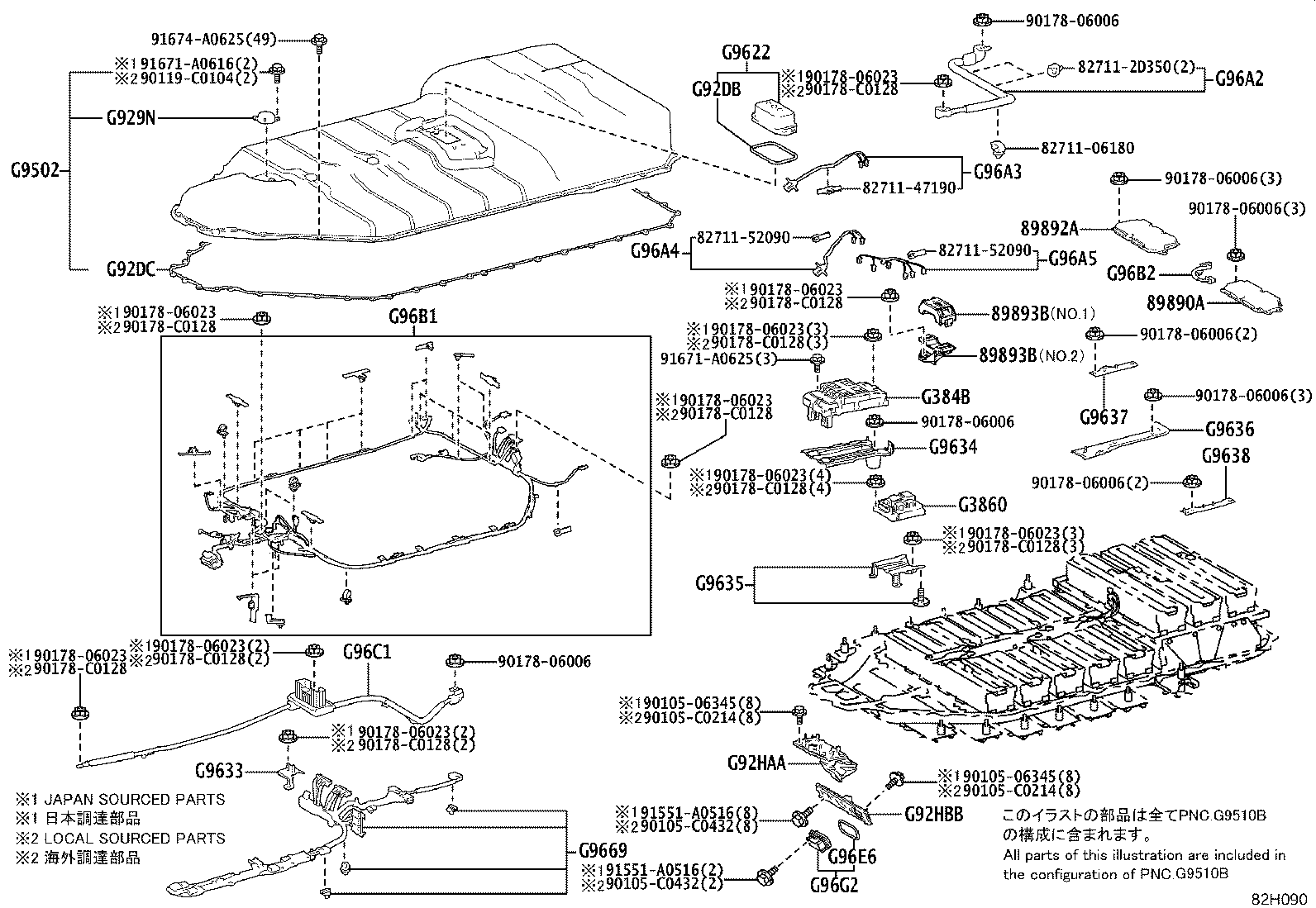

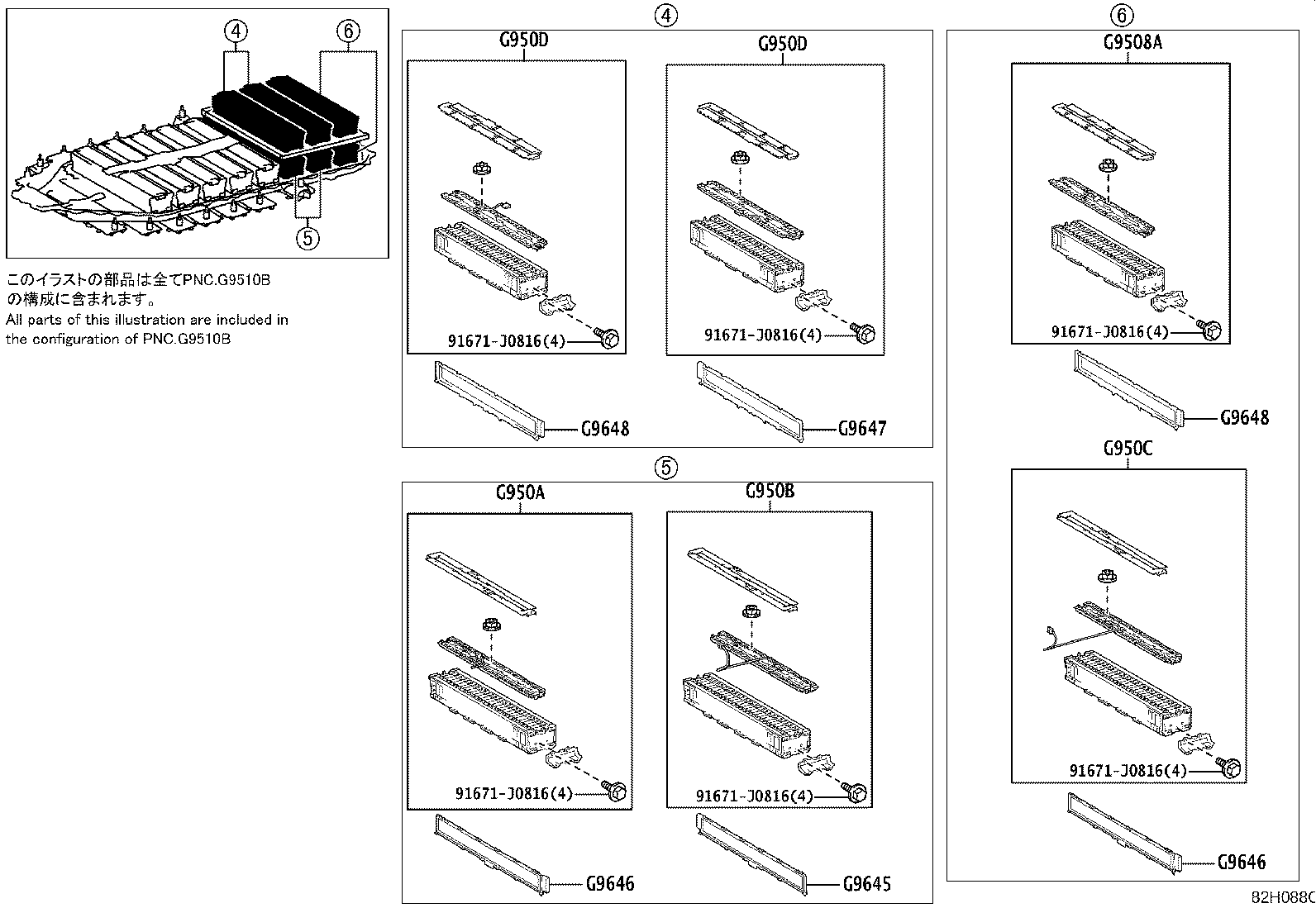

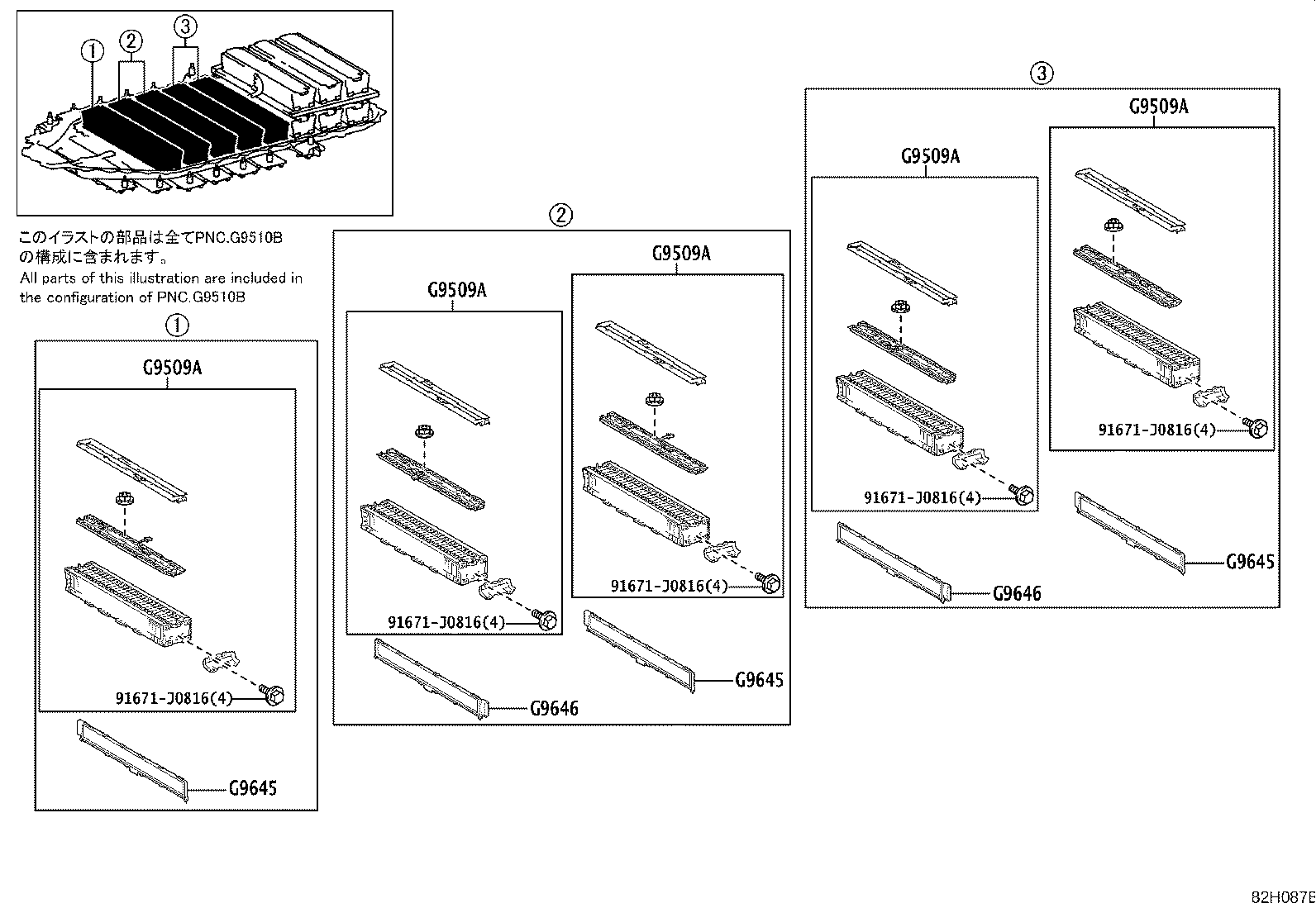

| PNC | Description |
|---|---|
| 28800 | Battery |
| 28800A | Terminal, Battery Positive |
| 28800D | Cover, Connector(FOR BATTERY TERMINAL) |
| 28800J | Terminal, Battery Negative |
| 28800Q | Cover, Connector(FOR BATTERY) |
| 28885B | Hose, Battery |
| 28897 | Plate, Battery Caution |
| 28899 | Insulator, Battery |
| 82651G | Terminal, Battery Positive |
| 82671R | Stopper, Battery Terminal |
| 82818P | Protector, Wiring Harness |
| 82821K | Cover, Connector |
| 82821Z | Cover, Connector |
| 89890A | Computer Assy, Battery |
| 89892A | Sensor, Battery Voltage |
| 89893B | Filter, Battery Noise |
| G3830A | Plug Assy, Electric Vehicle Battery |
| G3834 | Grip, Service Plug |
| G384B | Box, Traction Battery Device, NO.1 |
| G3855 | Plug , Traction Battery Device |
| G3860 | Box Assy, Traction Battery Device, NO.2 |
| G9118Q | Label, HV Unit Controller Caution, NO.1 |
| G920B | Bracket Sub-assy, HV Battery Carrier, NO.1 |
| G920Q | Shield Sub-assy, Hybrid Battery, NO.1 |
| G9230 | Blower Assy, Battery Cooling |
| G923B | Bracket, Battery Cooling Blower |
| G9282 | Thermistor, Hybrid Battery |
| G9289A | Label, Battery Caution |
| G9289E | Label, Battery Caution, NO.2 |
| G9289F | Label, Battery Caution, NO.3 |
| G9290A | Hose Assy, Hybrid Battery |
| G9295B | Striker, Battery Cover Lock |
| G9298 | Clamp, HV Battery |
| G929A | Hose, HV Battery, NO.1 |
| G929GA | Silencer, HV Battery, NO.1 |
| G929N | Plug, Battery Drain |
| G92D1 | Duct, Hybrid Battery Intake, NO.1 |
| G92D2 | Duct, Hybrid Battery Intake, NO.2 |
| G92DB | Seal, Hybrid Battery, NO.1 |
| G92DC | Seal, HV Battery, NO.2 |
| G92DH | Filter, HV Battery Intake, NO.1 |
| G92E1 | Duct, HV Battery Cover Intake, NO.1 |
| G92HAA | Support, EV Battery, NO.4 |
| G92HBB | Support, EV Battery, NO.5 |
| G92J5 | Packing, Hybrid Battery, NO.1 |
| G92K4 | Bracket, Hybrid Battery Carrier, NO.2 |
| G92K5 | Bracket, HV Battery Carrier, NO.3 |
| G92K6 | Bracket, HV Battery Carrier, NO.4 |
| G92N4A | Panel, HV Battery RH Cover, NO.1 |
| G92PC | Protector, HV Battery, NO.1 |
| G92Q1 | Panel, HV Battery Shield, NO.1 |
| G92X3 | Wire, HV Battery Pack, NO.3 |
| G92Z0 | Block Assy, HV Battery Junction |
| G92Z2 | Block, Hybrid Battery Terminal |
| G9502 | Battery Sub-assy, EV Supply, Upr |
| G9508A | Stack Sub-assy, EV Supply, NO.1 |
| G9509A | Stack Sub-assy, EV Supply, NO.2 |
| G950A | Stack Sub-assy, HV Supply, NO.3 |
| G950B | Stack Sub-assy, HV Supply, NO.4 |
| G950C | Stack Sub-assy, HV Supply, NO.5 |
| G950D | Stack Sub-assy, Bev Supply, NO.6 |

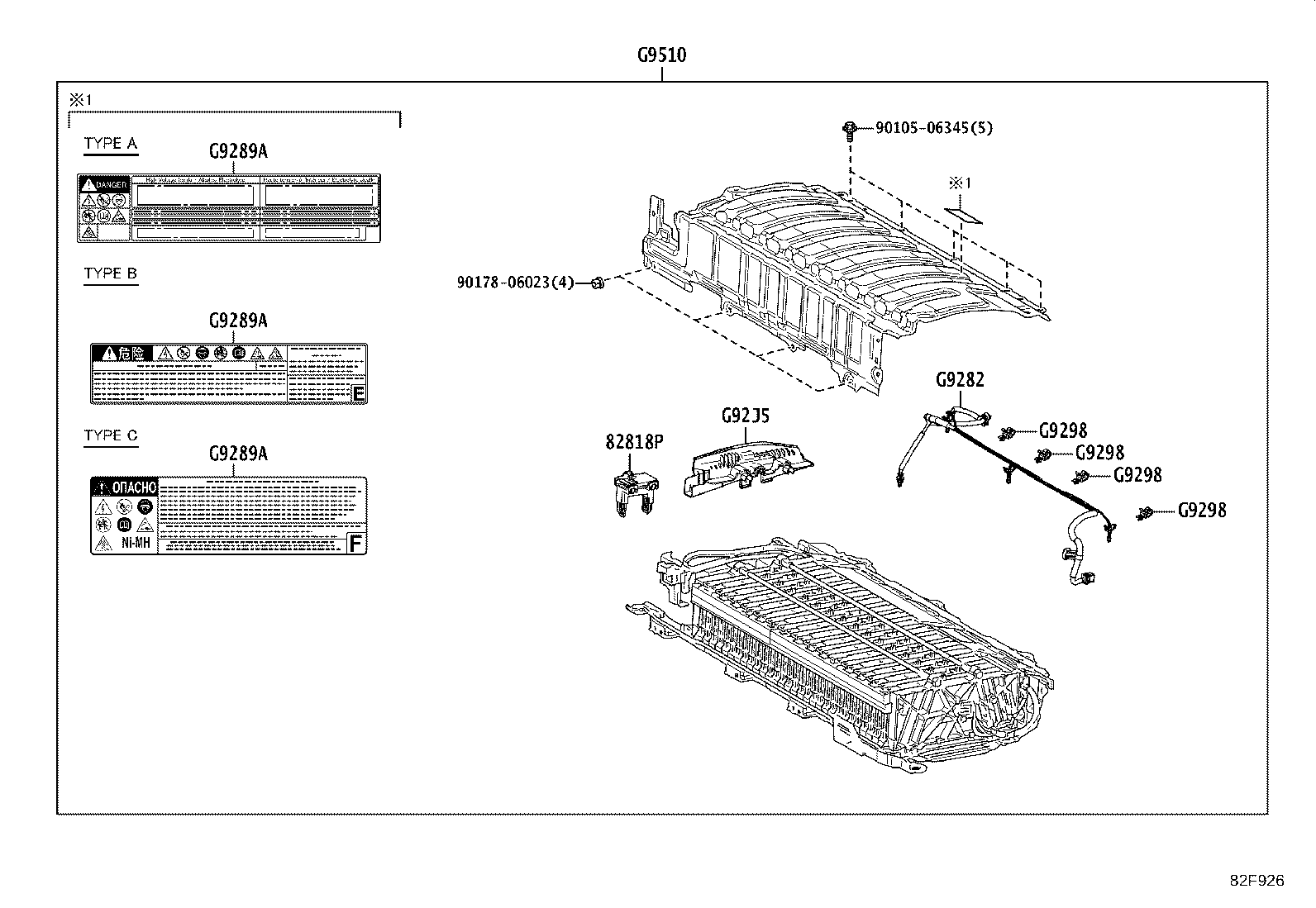

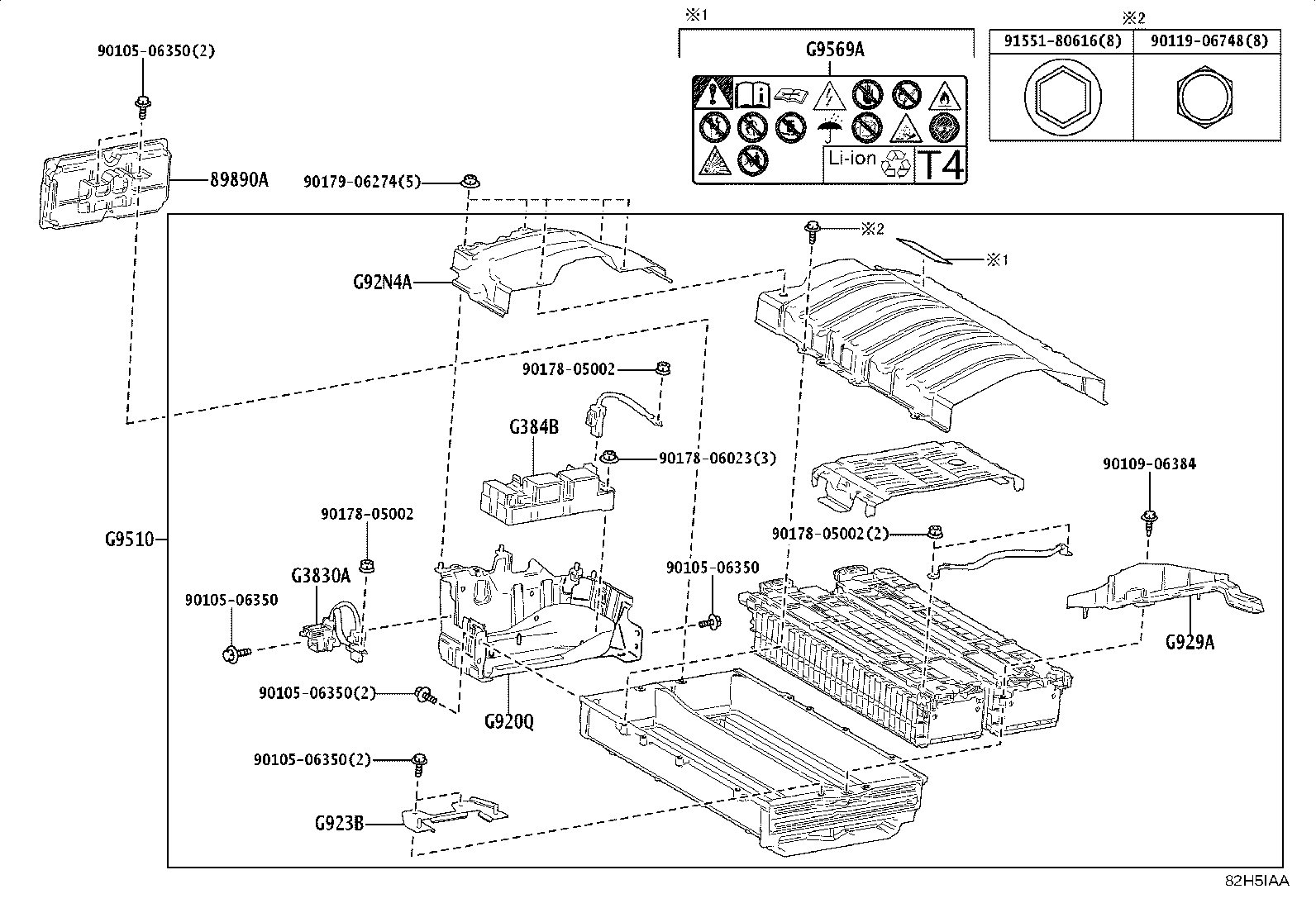

| G9510 | Battery Assy, HV Supply |

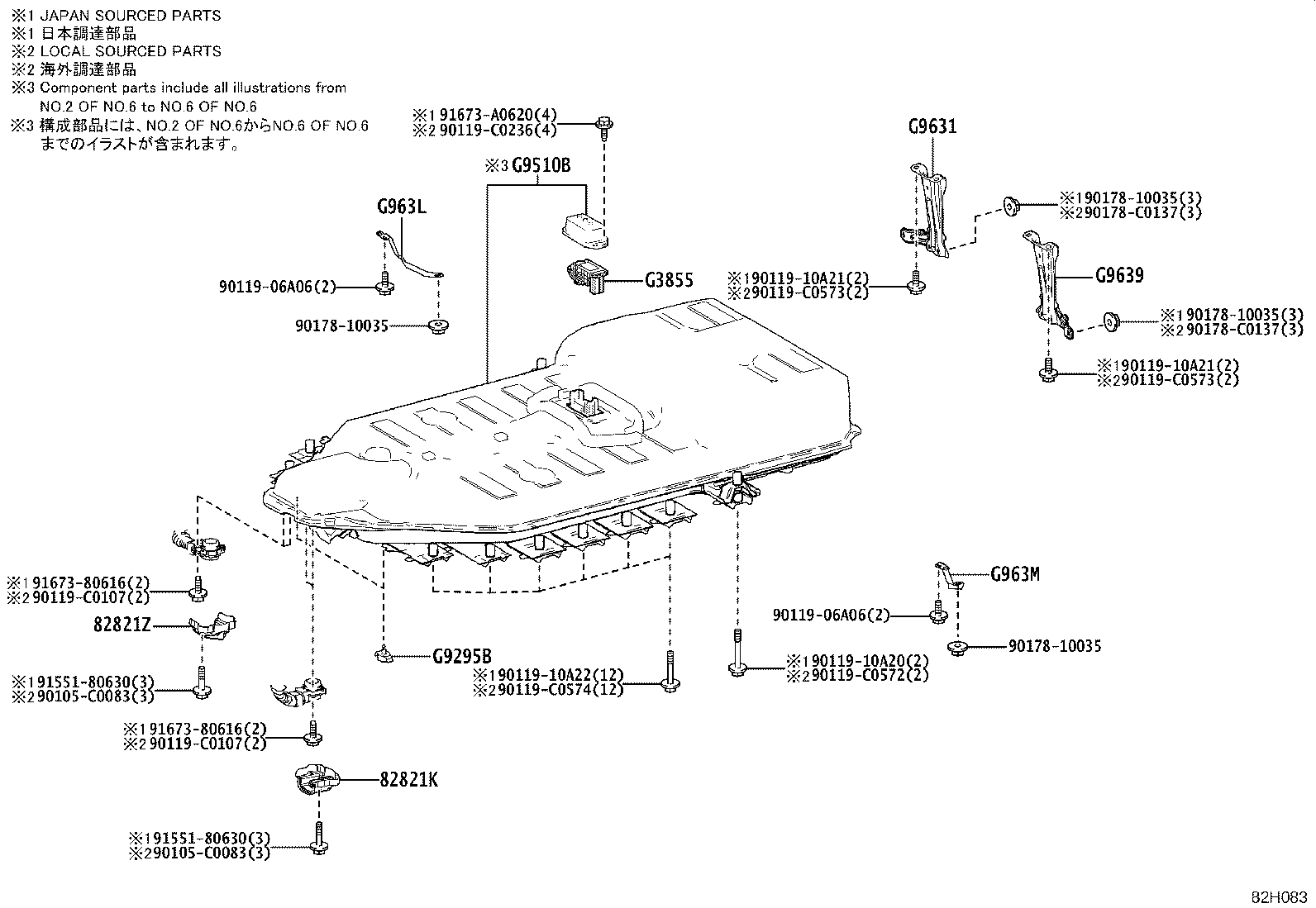

| G9510B | Battery Assy, EV Supply |
| G9569A | Label, Lithium Ion Battery Caution |

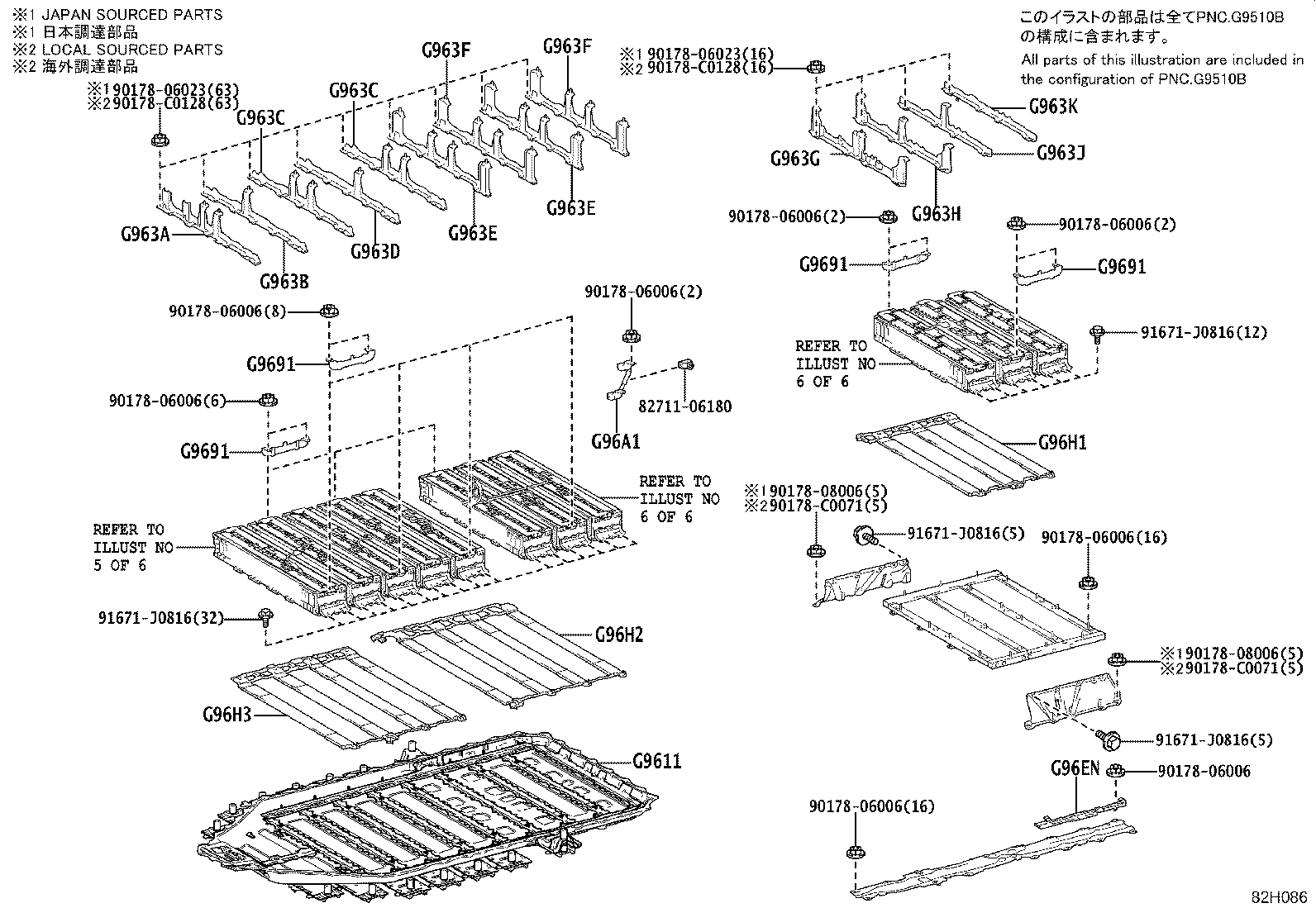

| G9611 | Carrier, Traction Battery, NO.1 |
| G9622 | Cover, Traction Battery, NO.2 |
| G9631 | Bracket, Traction Battery, NO.1 |
| G9632 | Bracket, Traction Battery, NO.2 |
| G9633 | Bracket, Traction Battery, NO.3 |
| G9634 | Bracket, Traction Battery, NO.4 |
| G9635 | Bracket, Traction Battery, NO.5 |
| G9636 | Bracket, Traction Battery, NO.6 |
| G9637 | Bracket, Traction Battery, NO.7 |
| G9638 | Bracket, Traction Battery, NO.8 |
| G9639 | Bracket, Traction Battery, NO.9 |
| G963A | Bracket, Traction Battery, NO.10 |
| G963B | Bracket, Traction Battery, NO.11 |
| G963C | Bracket, Traction Battery, NO.12 |
| G963D | Bracket, Traction Battery, NO.13 |
| G963E | Bracket, Traction Battery, NO.14 |
| G963F | Bracket, Traction Battery, NO.15 |
| G963G | Bracket, Traction Battery, NO.16 |
| G963H | Bracket, Traction Battery, NO.17 |
| G963J | Bracket, Traction Battery, NO.18 |
| G963K | Bracket, Traction Battery, NO.19 |
| G963L | Bracket, Traction Battery, NO.20 |
| G963M | Bracket, Traction Battery, NO.21 |

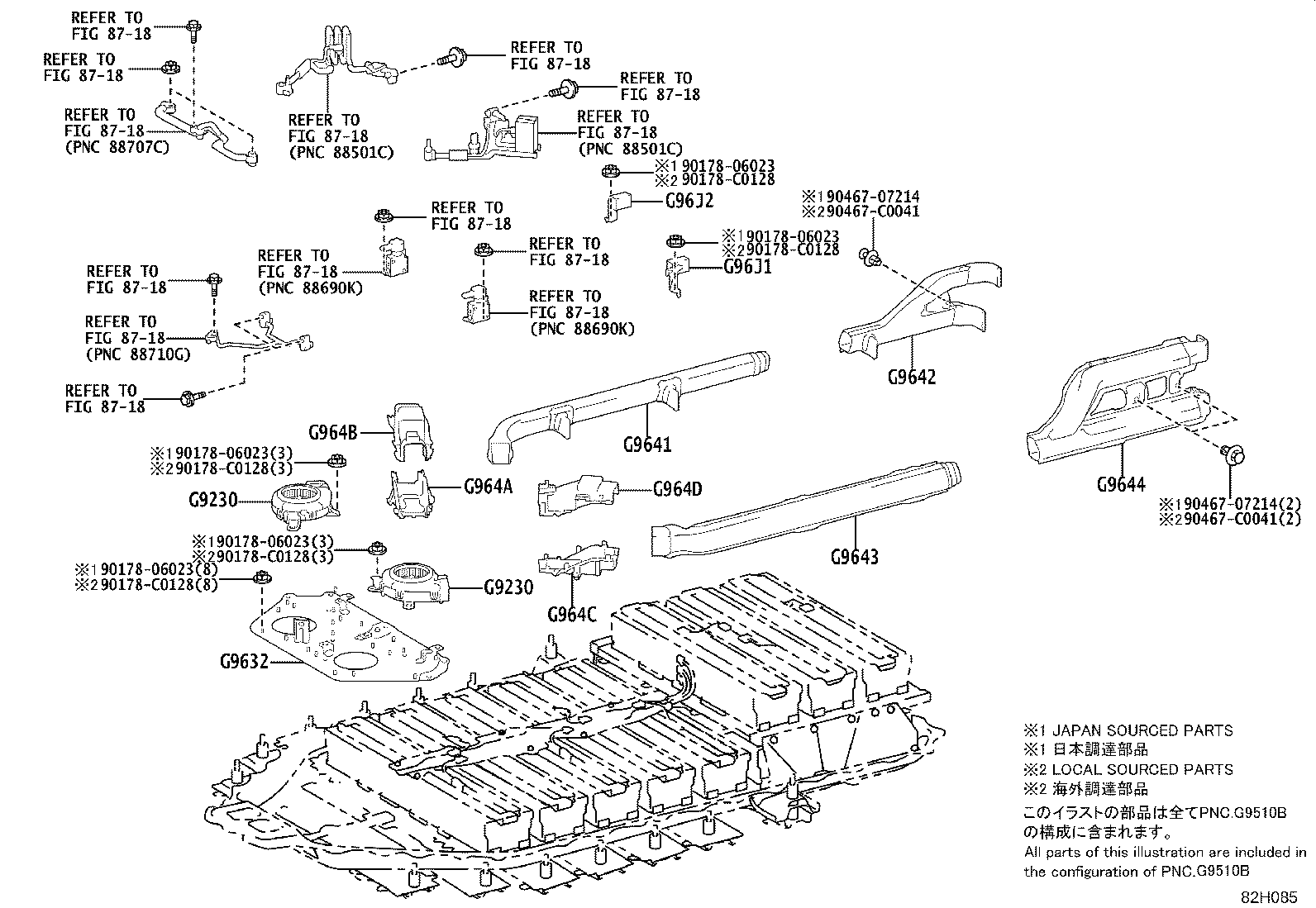

| G9641 | Duct, Traction Battery, NO.1 |
| G9642 | Duct, Traction Battery, NO.2 |
| G9643 | Duct, Traction Battery, NO.3 |
| G9644 | Duct, Traction Battery, NO.4 |
| G9645 | Duct, Traction Battery, NO.5 |
| G9646 | Duct, Traction Battery, NO.6 |
| G9647 | Duct, Traction Battery, NO.7 |
| G9648 | Duct, Traction Battery, NO.8 |
| G964A | Duct, Traction Battery, NO.10 |
| G964B | Duct, Traction Battery, NO.11 |
| G964C | Duct, Traction Battery, NO.12 |
| G964D | Duct, Traction Battery, NO.13 |
| G9669 | Wire, Traction Battry Voltage Detector, NO.9 |
| G9691 | Block, Traction Battery Bus-bar, NO.1 |
| G96A1 | Cable, Traction Battery, NO.1 |
| G96A2 | Cable, Traction Battery, NO.2 |
| G96A3 | Cable, Traction Battery, NO.3 |
| G96A4 | Cable, Traction Battery, NO.4 |
| G96A5 | Cable, Traction Battery, NO.5 |
| G96B1 | Wire, Traction Battery, NO.1 |
| G96B2 | Wire, Traction Battery, NO.2 |
| G96C1 | Cable, Traction Battery Plug |
| G96E6 | Cover, Traction Battery Wire, NO.1 |
| G96EN | Cover, Traction Battery Wire, NO.17 |
| G96G2 | Housing, Traction Battery Connector, NO.2 |
| G96H1 | Heater, Traction Battery, NO.1 |
| G96H2 | Heater, Traction Battery, NO.2 |
| G96H3 | Heater, Traction Battery, NO.3 |
| G96J1 | Relay, Traction Battery Heater, NO.1 |
| G96J2 | Relay, Traction Battery Heater, NO.2 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
