Toyota Lexus UX Series
2022-07 → present · chassis KMA10,MZAA10,MZAH1# · catalogue 537220 · Europe
Supported model
Data version 2024-01
Heating & Air Conditioning - Cooler Piping

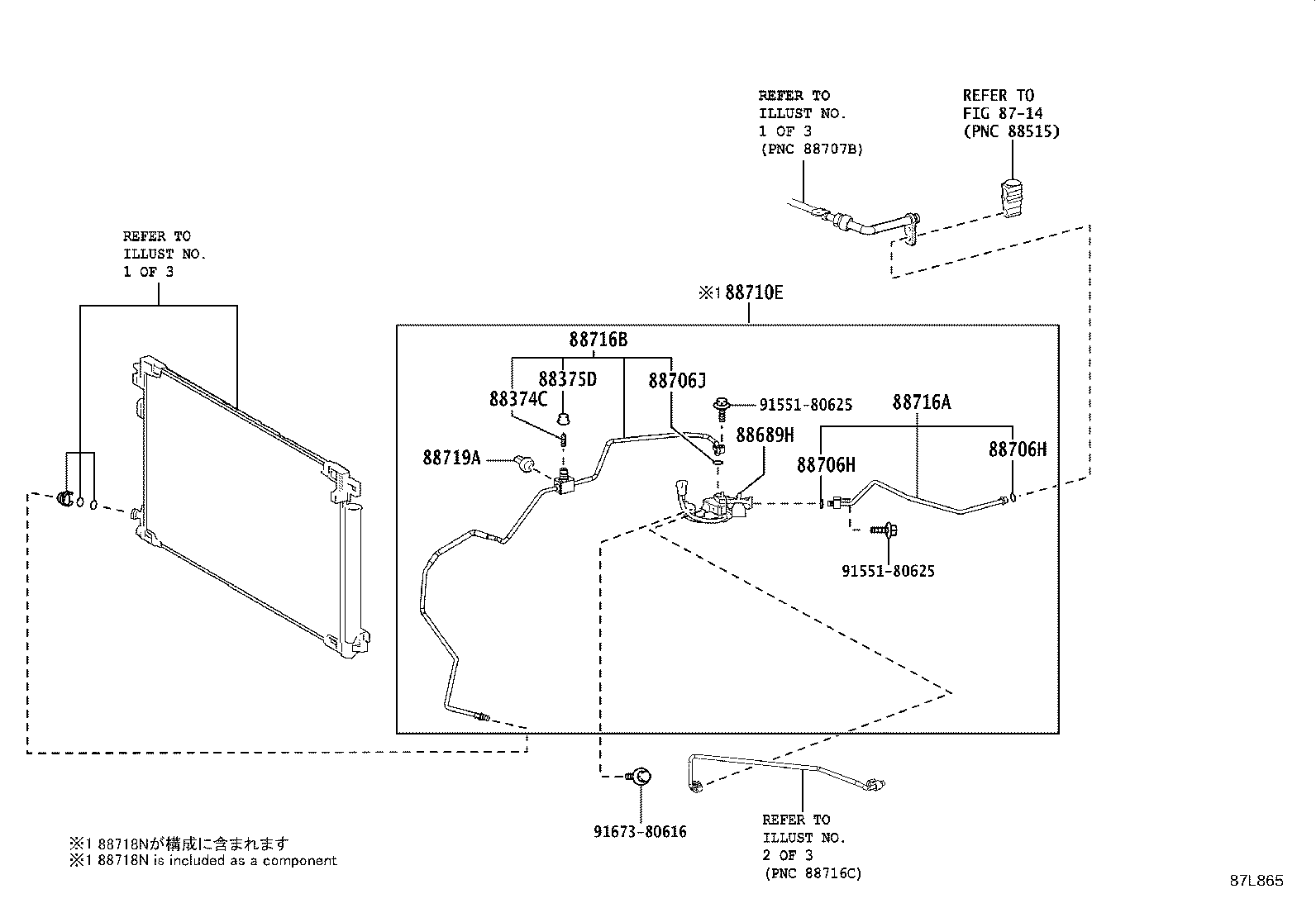

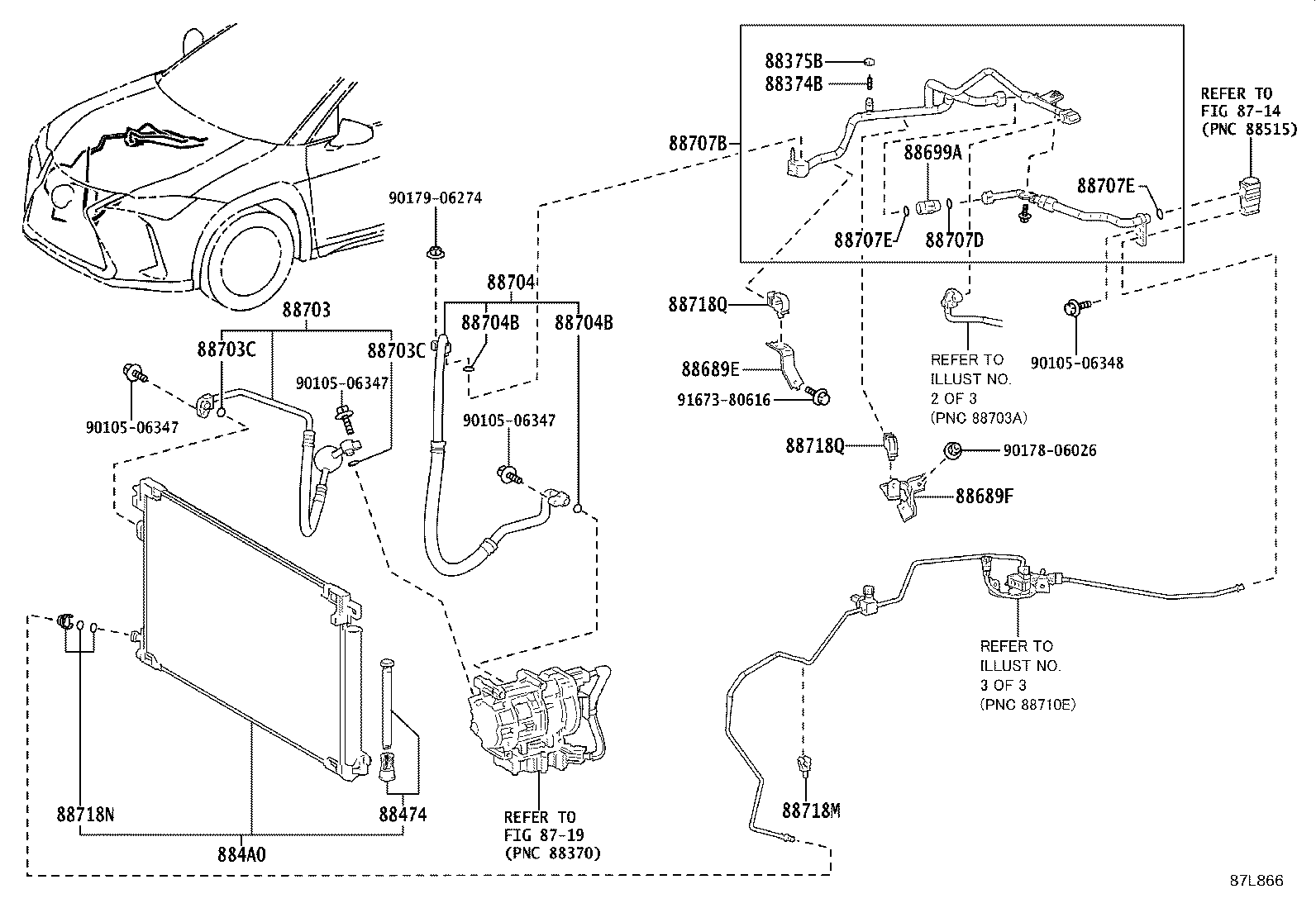

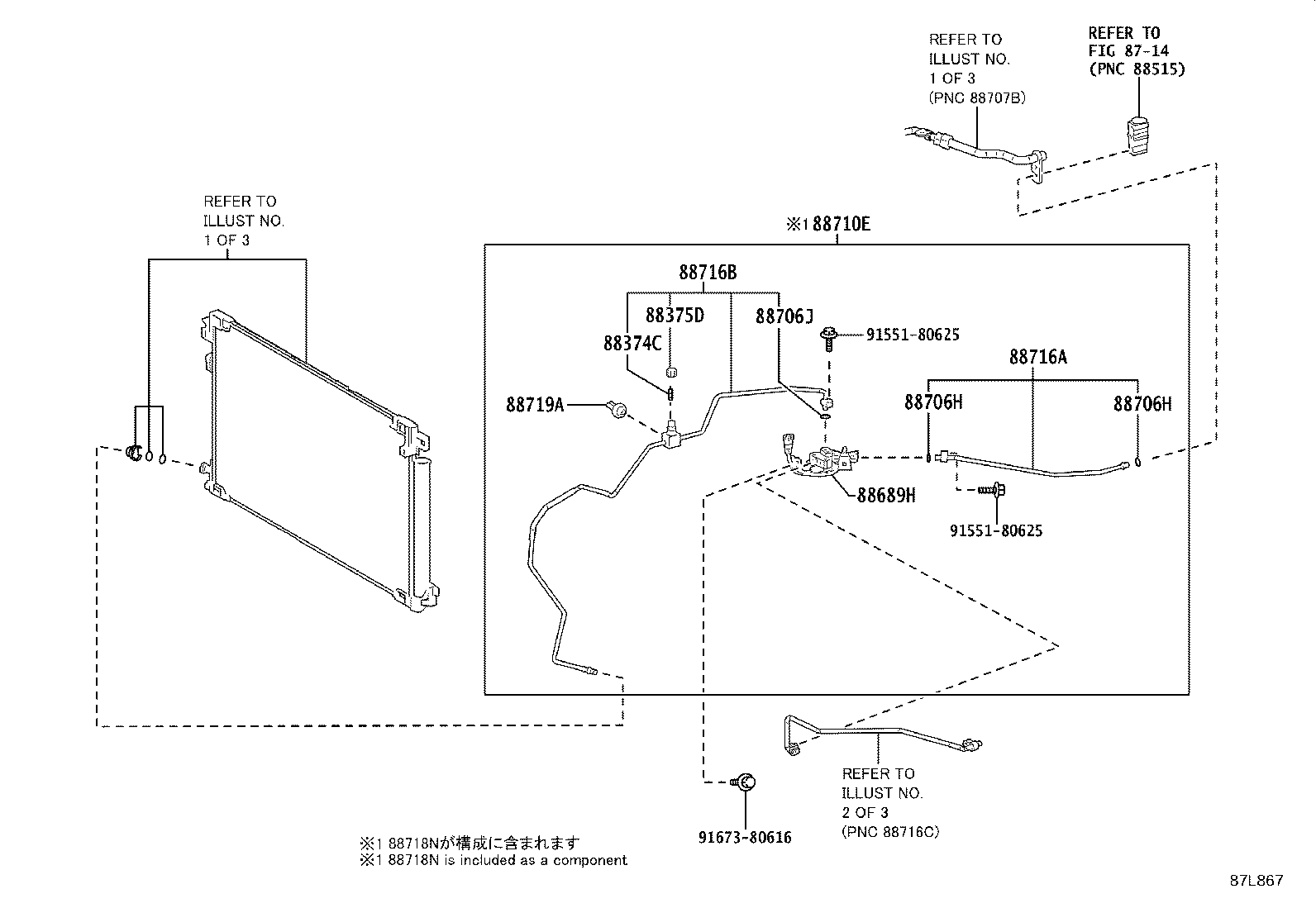

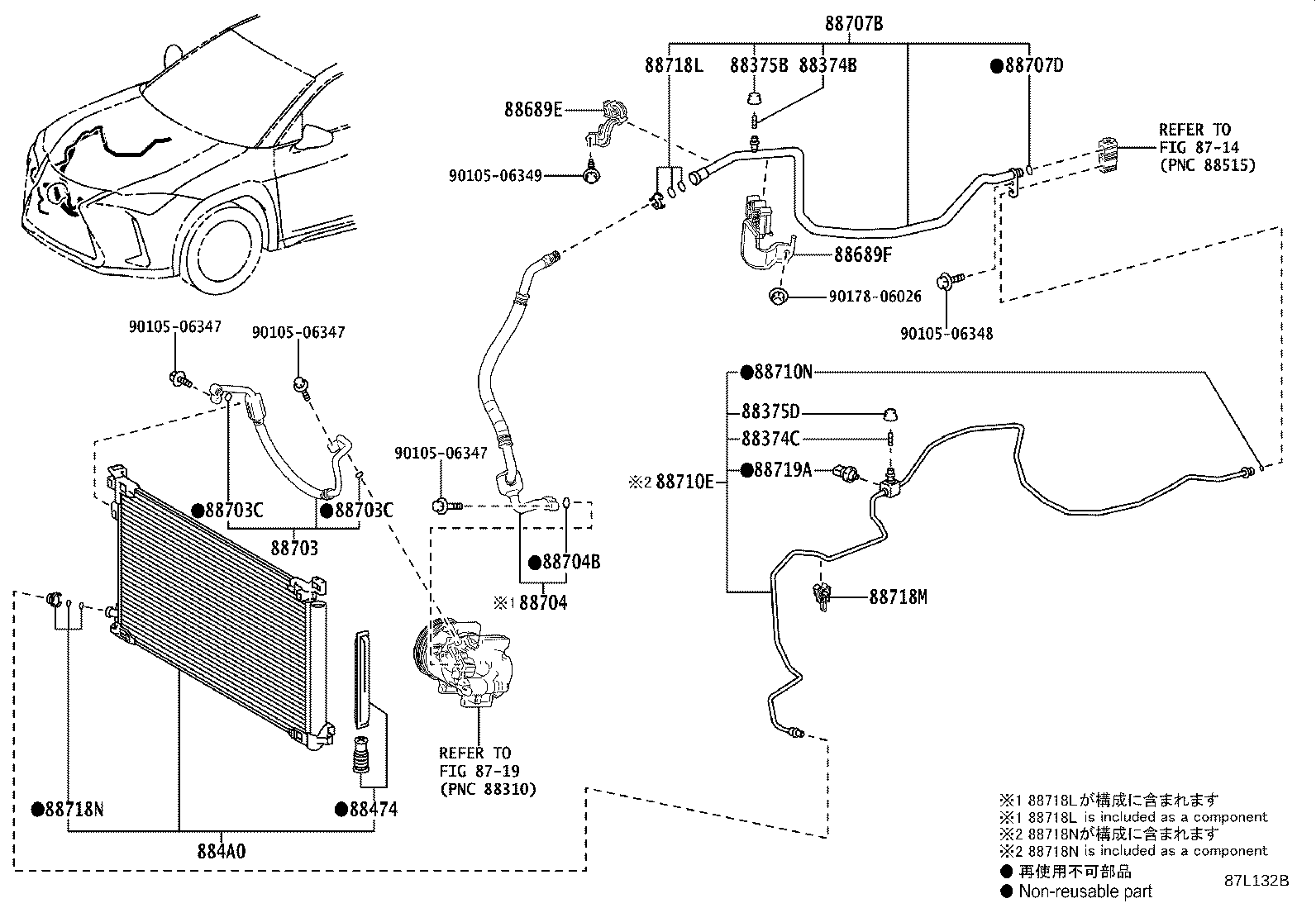

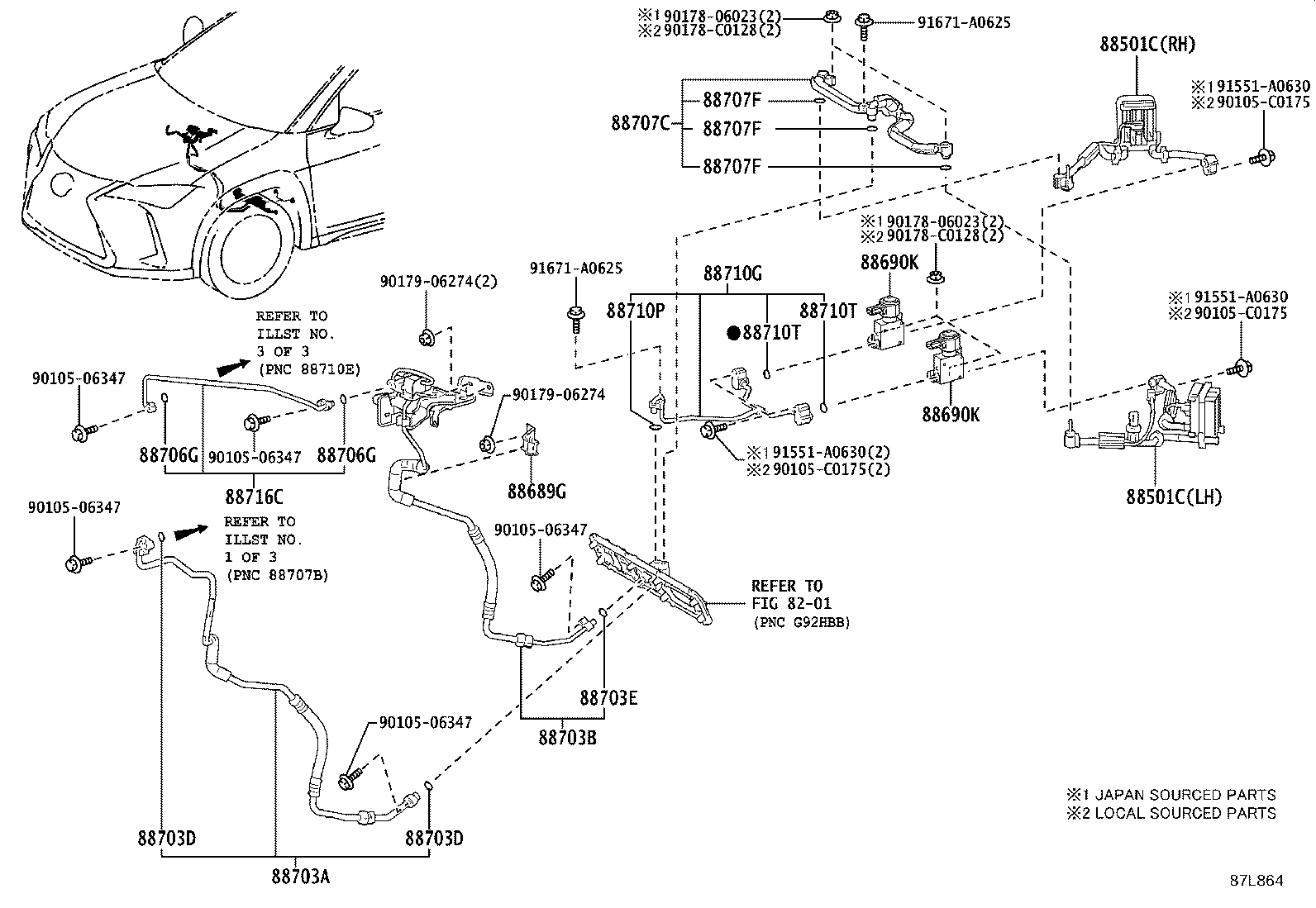

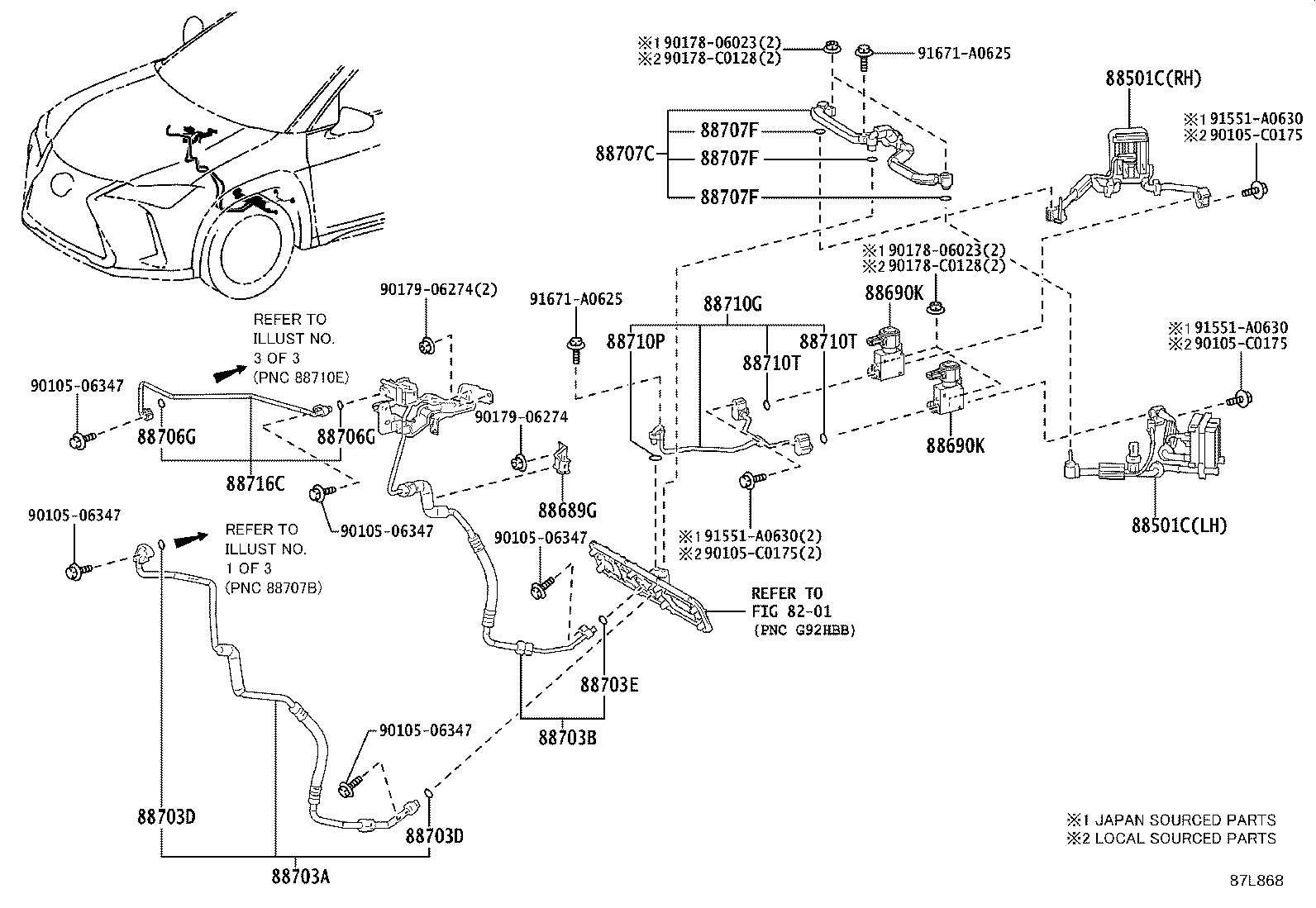

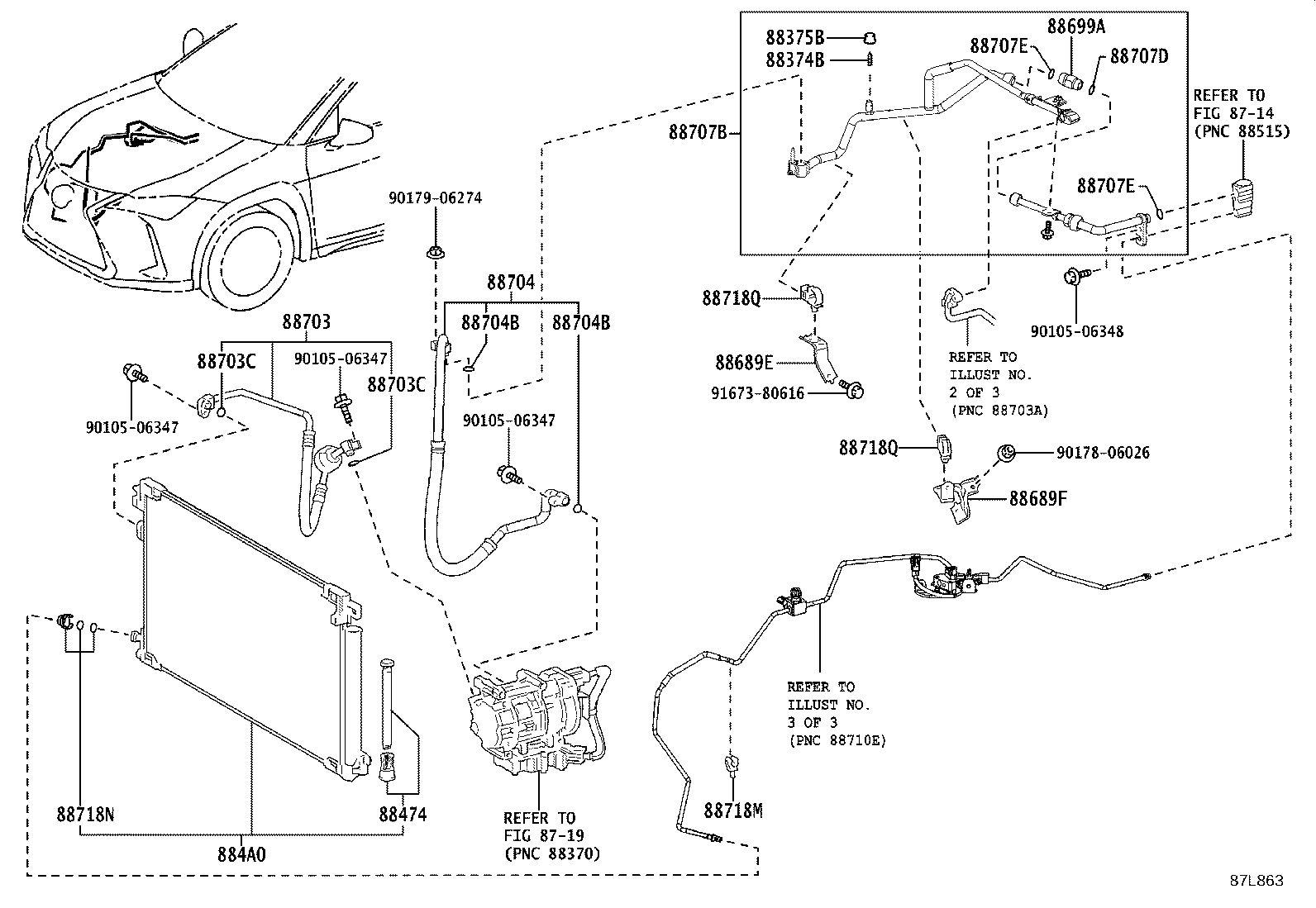

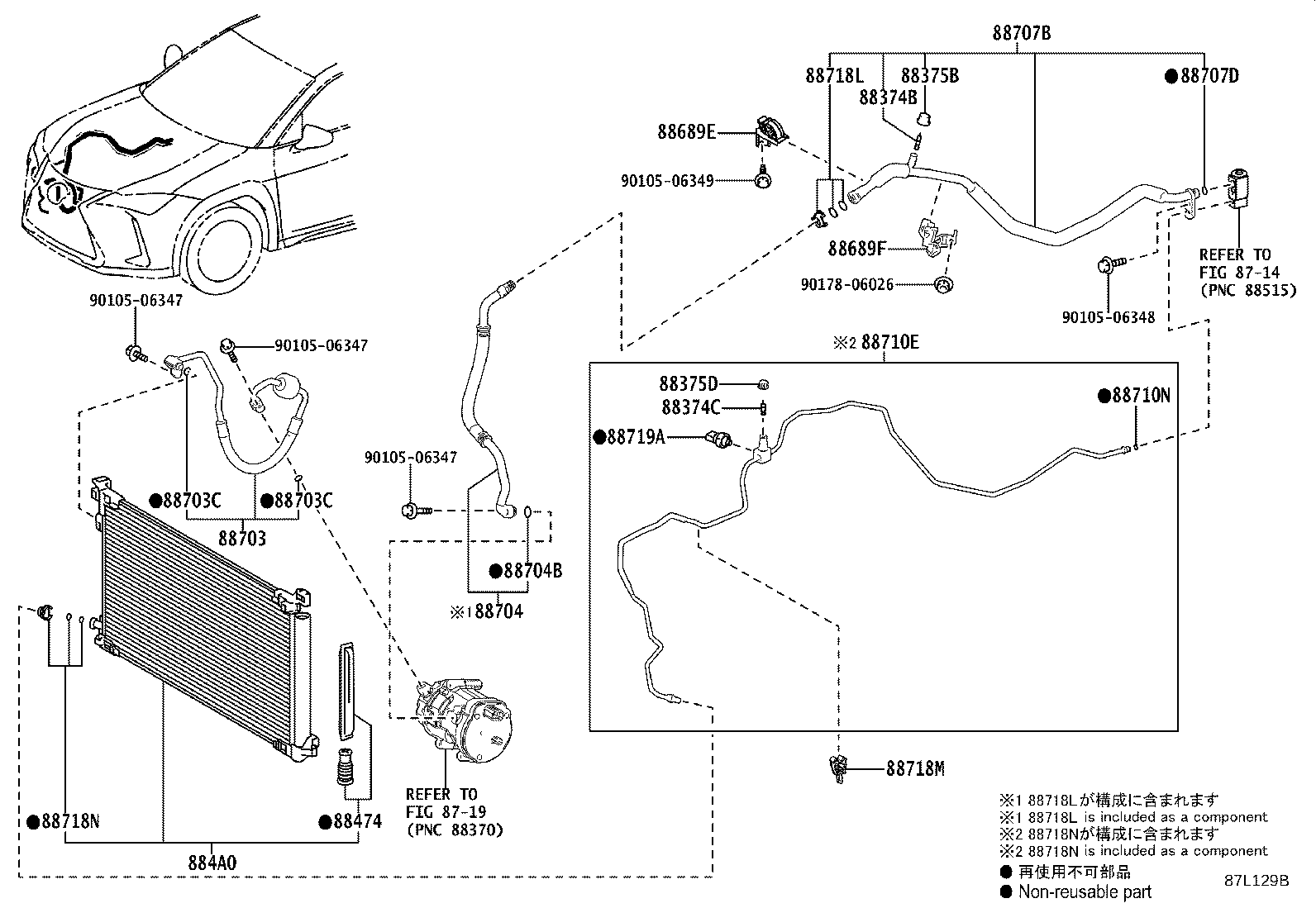

44 part groups · 9 illustrations
Part groups
| PNC | Description |
|---|---|
| 88374B | Valve, Service, NO.1 |
| 88374C | Valve, Service, NO.2 |
| 88375B | Cap, Service Valve, NO.1 |
| 88375D | Cap, Service Valve, NO.2 |
| 88474 | Dryer, Cooler |
| 884A0 | Condenser Assy, Cooler |
| 88501C | Evapolator Sub-assy, Cooler |
| 88689E | Bracket, Cooler, NO.1 |
| 88689F | Bracket, Cooler, NO.2 |
| 88689G | Bracket, Cooler, NO.3 |
| 88689H | Bracket, Cooler, NO.4 |
| 88690K | Valve Assy, Magnet |
| 88699A | Valve, Air |
| 88703 | Hose Sub-assy, Discharge |
| 88703A | Hose Sub-assy, Discharge, NO.1 |
| 88703B | Hose Sub-assy, Discharge, NO.2 |
| 88703C | Ring, O(FOR DISCHARGE HOSE) |
| 88703D | Ring, O, NO.2(FOR DISCHARGE HOSE) |
| 88703E | Ring, O, NO.3(FOR DISCHARGE HOSE) |
| 88704 | Hose Sub-assy, Suction |
| 88704B | Ring, O(FOR SUCTION HOSE) |
| 88706G | Ring, O(FOR LIQUID TUBE) |
| 88706H | Ring, O, NO.2(FOR LIQUID TUBE) |
| 88706J | Ring, O, NO.3(FOR LIQUID TUBE) |
| 88707B | Tube Sub-assy, Suction, B |
| 88707C | Tube Sub-assy, Suction, C |
| 88707D | Ring, O(FOR SUCTION TUBE) |
| 88707E | Ring, O, NO.2(FOR SUCTION TUBE) |
| 88707F | Ring, O, NO.3(FOR SUCTION TUBE) |
| 88710E | Tube & Accessory Assy, Air Conditioner |
| 88710G | Tube & Accessory Assy, Air Conditioner, NO.2 |
| 88710N | Ring, O, NO.1(FOR TUBE & ACCESSORY ASSY, AIR CONDITIONER) |
| 88710P | Ring, O, NO.2(FOR TUBE & ACCESSORY ASSY, AIR CONDITIONER) |
| 88710R | Ring, O, NO.1(FOR TUBE & ACCESSORY ASSY, A/C, NO.2) |
| 88710S | Ring, O, NO.2(FOR TUBE & ACCESSORY ASSY, A/C, NO.2) |
| 88710T | Ring, O, NO.3(FOR TUBE & ACCESSORY ASSY, AIR CONDITIONER) |
| 88716A | Pipe, Cooler Refrigerant Liquid, A |
| 88716B | Pipe, Cooler Refrigerant Liquid, B |
| 88716C | Pipe, Cooler Refrigerant Liquid, C |
| 88718L | Clamp, Piping |
| 88718M | Clamp, Piping |
| 88718N | Clamp, Piping |
| 88718Q | Clamp, Piping |
| 88719A | Sensor, Air Conditioner Pressure |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
