Toyota Lexus UX300E
2020-04 → 2022-11 · chassis KMA10 · catalogue 538210 · Europe
Supported model
Data version 2023-11
Transaxle Assy(HEV OR BEV OR FCEV)
42 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 30600S | Transaxle Assy, EV W/Motor |
| 30600T | O Ring, Transaxle Case, NO.1 |

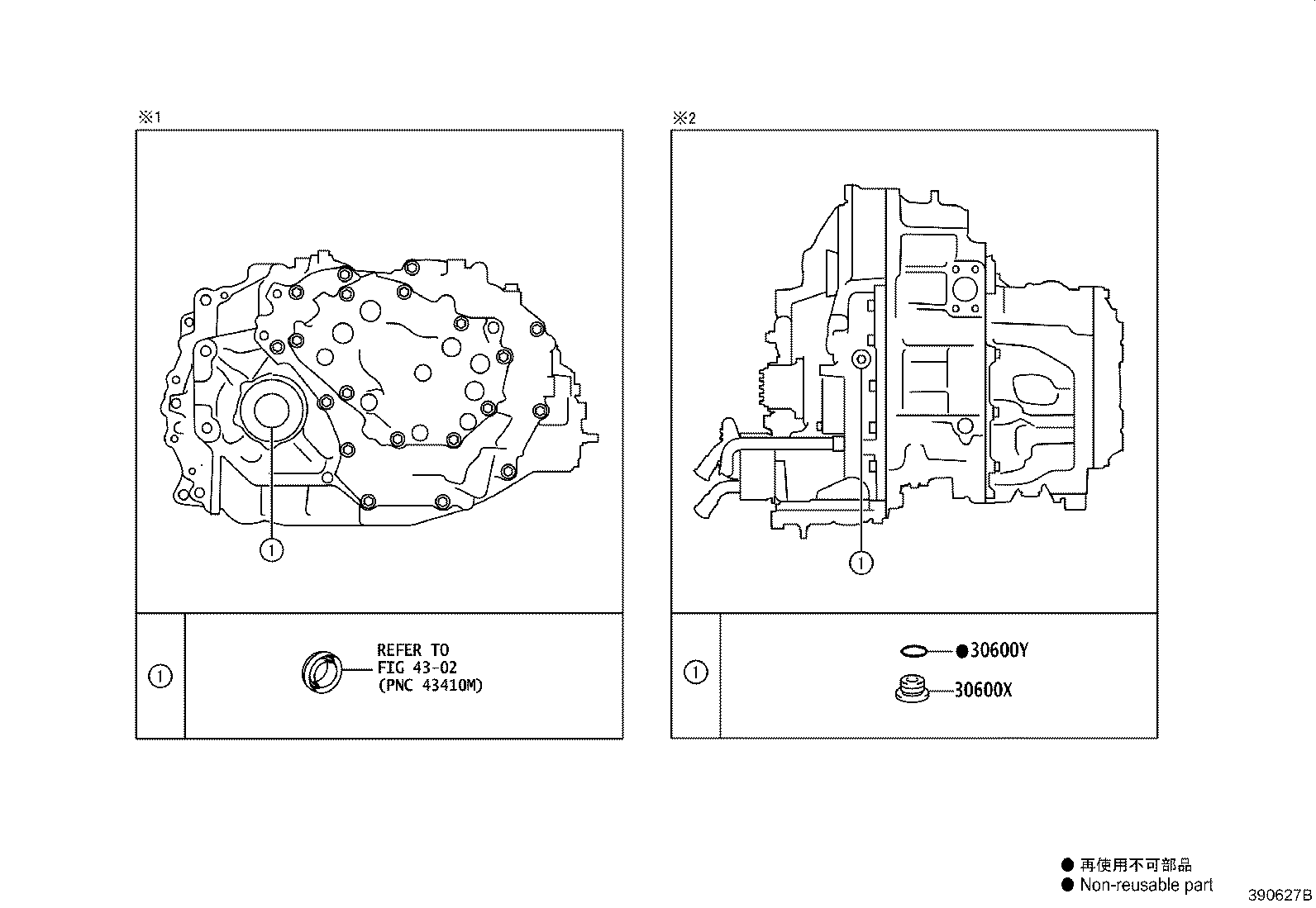

| 30600X | Plug, Drain(BEV) |
| 30600Y | Gasket, Drain Plug(BEV) |
| 30900D | Plug, W/Head Straight Screw(FOR TRANSAXLE HOUSING & CASE) |
| 30900E | Gasket(FOR TRANSAXLE HOUSING & CASE) |
| 30900G | Gasket, NO.2(FOR TRANSAXLE HOUSING & CASE) |
| 30900J | Gasket, NO.3(FOR TRANSAXLE HOUSING & CASE) |
| 30900K | Connector, Tube(FOR TRANSAXLE HOUSING) |
| 30900L | Union(FOR TRANSAXLE HOUSING) |
| 30900N | Plug, Breather(FOR TRANSAXLE) |
| 30900X | Plug, W/Head Straight Screw, NO.5(TRANSAXLE HOUSING & CASE) |
| 32913E | Bracket, Transmission Oil Cooler, NO.1 |
| 32928D | Clamp, Flexible Hose, NO.1 |
| 35151J | Cover, Automatic Transmission Case |
| 35300 | Pump Assy, Oil W/Motor |
| 35300E | Bolt(FOR TRANSMISSION OIL PUMP) |
| 35300F | O Ring(FOR TRANSMISSION OIL PUMP) |
| 35308D | Cover Sub-assy, Transmission Oil Pump |
| 35308F | Ring, O, NO.1 (FOR TRANSMISSION OIL PUMP COVER) |
| 35308G | Ring, O, NO.2 (FOR TRANSMISSION OIL PUMP COVER) |
| 35308H | Plug (FOR TRANSMISSION OIL PUMP COVER) |
| 35308J | Bolt(FOR TRANSMISSION OIL PUMP COVER) |
| 35351B | Rotor, Transaxle Oil Pump Drive |
| 35352A | Rotor, Transmission Oil Pump Driven |
| 35563 | Seal, Shift Control Actuator |
| 35580 | Actuator Assy, Shift Control |
| 39171A | Cover, Transaxle |
| 39171B | Pin, Straight(FOR TRANSAXLE COVER) |
| 39171C | Bolt(FOR TRANSAXLE COVER) |
| 82821T | Cover, Connector |
| G1148 | Cable, Motor |
| G114D | Cap, Motor Cable Terminal |
| G125AA | Cooler, Motor Cooling |
| G1260A | Pipe Assy, Motor Cooling, NO.2 |
| G1271A | Hose, Motor Cooling, NO.1 |

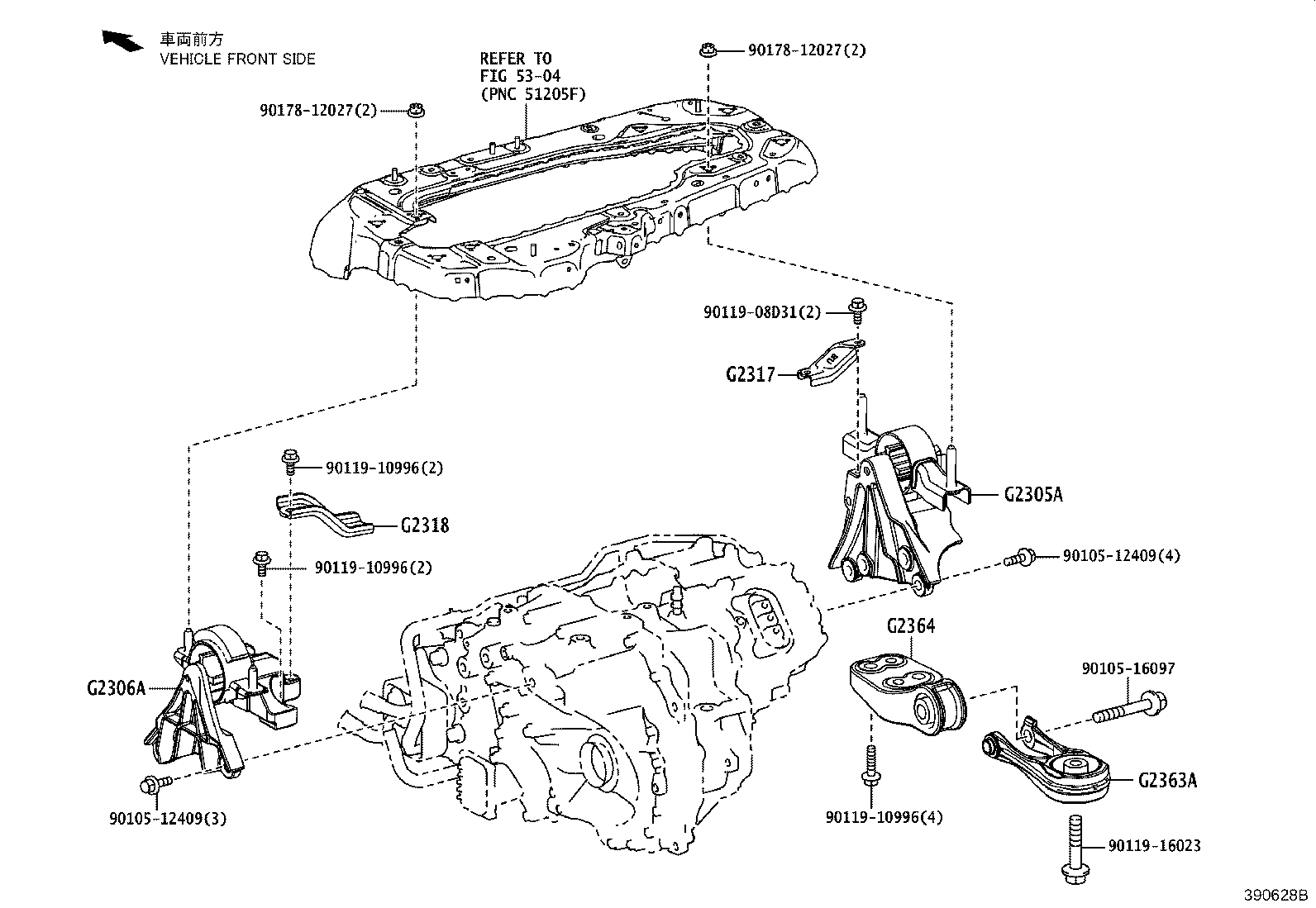

| G2305A | Insulator Sub-assy, Motor Mounting, RH |
| G2306A | Insulator Sub-assy, Motor Mounting, LH |
| G2317 | Stay, Motor Mounting, RH |
| G2318 | Stay, Motor Mounting, LH |
| G2363A | Rod, Motor Moving Control |
| G2364 | Rod, Motor Moving Control, NO.2 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
