Toyota Lexus Lbx
2023-11 → present · chassis MAYH1# · catalogue 543210 · Europe
Supported model
Data version 2023-11
Front Fender Apron & Dash Panel
55 part groups · 5 illustrations
Part groups
| PNC | Description |
|---|---|
| 16561C | Seal, Radiator TO Support, NO.1 |
| 16562M | Seal, Radiator TO Support, NO.2 |
| 16592A | Guide, Radiator Air, NO.3 |
| 16593B | Guide, Radiator Air, NO.1 RH |
| 16594A | Guide, Radiator Air, NO.2 |
| 16595B | Guide, Radiator Air, NO.1 LH |
| 16681A | Plate, Radiator Upper Air Guide |
| 16691A | Plate, Radiator Side Air Guide, Front RH |
| 16695A | Plate, Radiator Side Air Guide, Front LH |
| 17311B | Duct, Air Inlet, NO.1 |
| 52143K | Arm, Front Bumper, Lower RH |
| 52144M | Arm, Front Bumper, Lower LH |
| 52145D | Bracket, Front Bumper Side Mounting, RH |
| 52146D | Bracket, Front Bumper Side Mounting, LH |
| 53028 | Support Sub-assy, Radiator, Lower |
| 53035C | Bracket Sub-assy, Front End Panel Mounting, RH |
| 53211 | Support, Radiator, RH |
| 53212 | Support, Radiator, LH |
| 53213C | Support, Radiator, Upper Front |
| 53216A | Support, Radiator, Upper |
| 53233A | Bracket, Headlamp, NO.1 RH |
| 53234A | Bracket, Headlamp, NO.1 LH |
| 53289A | Cover, Radiator Support Opening |
| 53381J | Seal, Hood TO Radiator Support |
| 53701 | Apron Sub-assy, Front Fender, RH |
| 53702 | Apron Sub-assy, Front Fender, LH |
| 53707C | Extension Sub-assy, Front Fender Apron, Front RH |
| 53708A | Extension Sub-assy, Front Fender Apron, Front LH |
| 53711E | Apron, Front Fender, RH |
| 53712D | Apron, Front Fender, LH |
| 53713C | Extension, Front Fender Apron, Front RH |
| 53714C | Extension, Front Fender Apron, Front LH |
| 53737 | Plate, Front Apron TO Cowl Side Member, RH |
| 53738L | Plate, Front Apron TO Cowl Side Member, LH |
| 53795A | Cover, Engine Room, Side |
| 53796A | Cover, Engine Room Side, LH |
| 53803D | Bracket Sub-assy, Front Side Panel, RH |
| 53814C | Extension, Front Fender, LH |
| 53835E | Brace, Front Fender TO Apron, RH |
| 53836E | Brace, Front Fender TO Apron, LH |

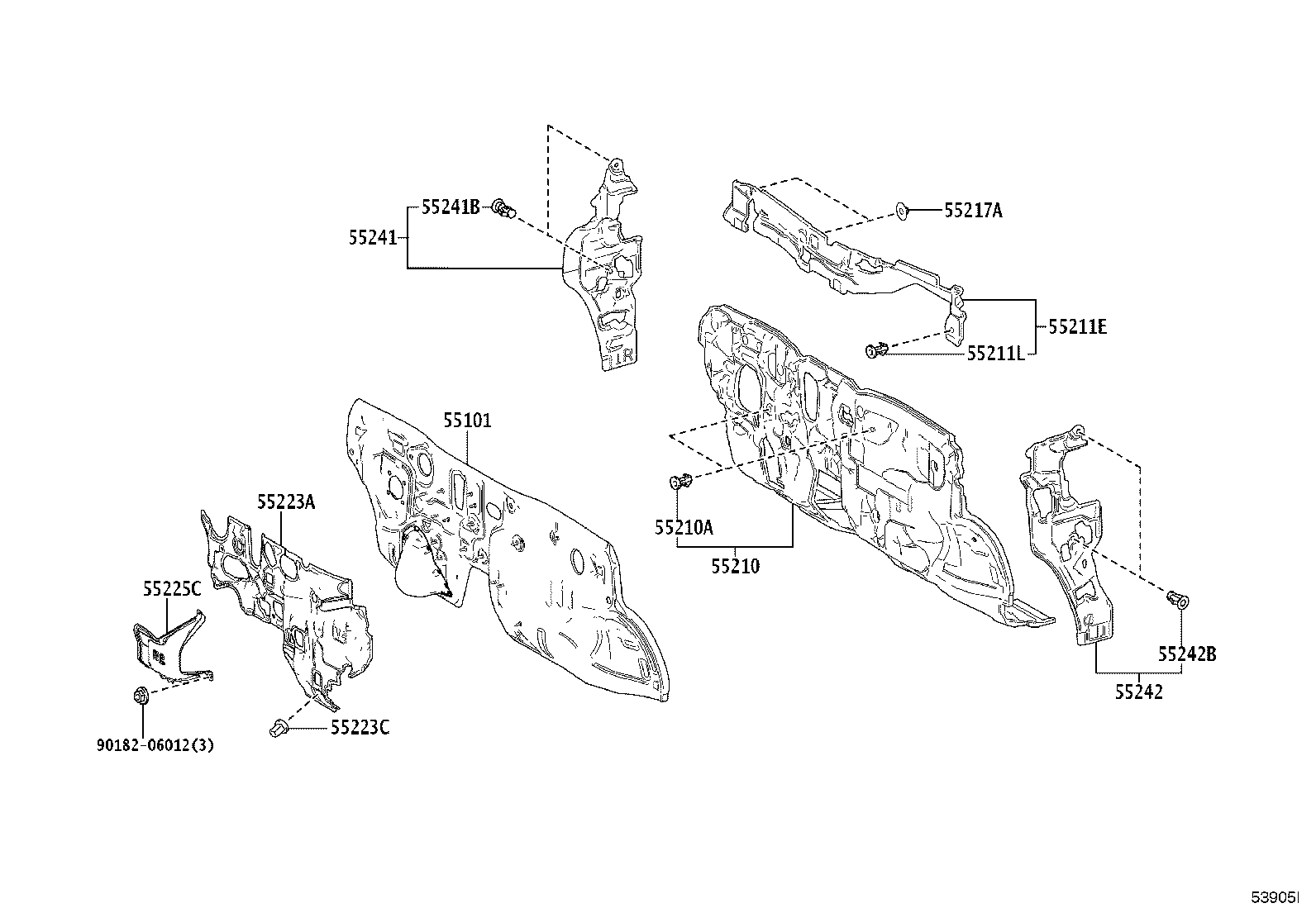

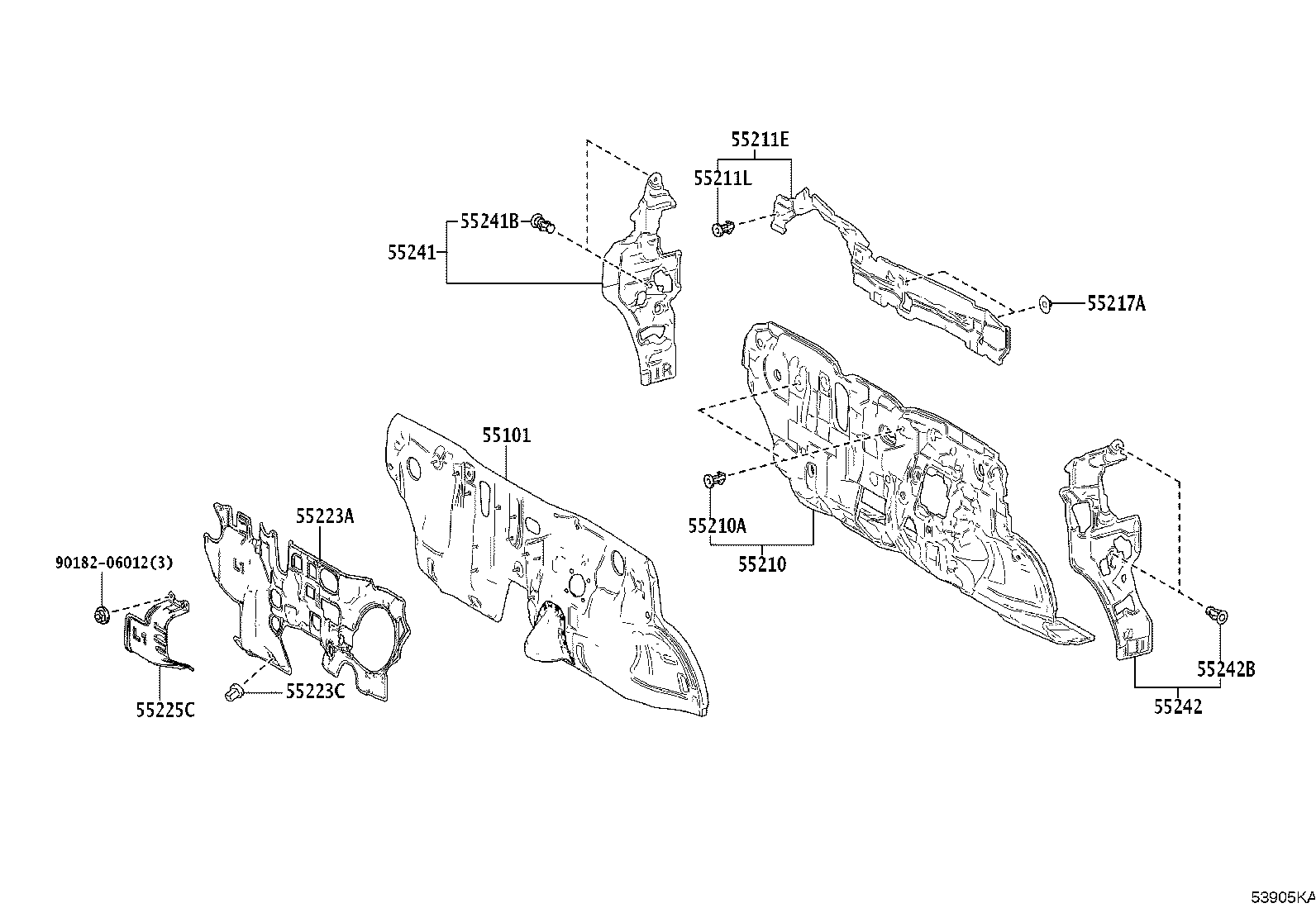

| 55101 | Panel Sub-assy, Dash |
| 55210 | Insulator Assy, Dash Panel |
| 55210A | Clip |
| 55211E | Silencer, Front Panel |
| 55211L | Clip, Front Panel Silencer |
| 55217A | Retainer, Dash Panel Silencer |
| 55223A | Insulator, Dash Panel, Outer |
| 55223C | Clip |
| 55225C | Insulator, Dash Panel Heat |
| 55241 | Silencer, Front Panel Side, NO.1 RH |
| 55241B | Clip, Front Panel Side Silencer |
| 55242 | Silencer, Front Panel Side, NO.1 LH |
| 55242B | Clip, Front Panel Side Silencer |
| 57167C | Gusset, Front Crossmember Side, RH |
| 57168B | Gusset, Front Crossmember Side, LH |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
