Toyota Corolla (JPP)
2022-07 → present · chassis MXGA10,MXGH1#,ZVG1# · catalogue 553210 · Europe
Supported model
Data version 2023-03

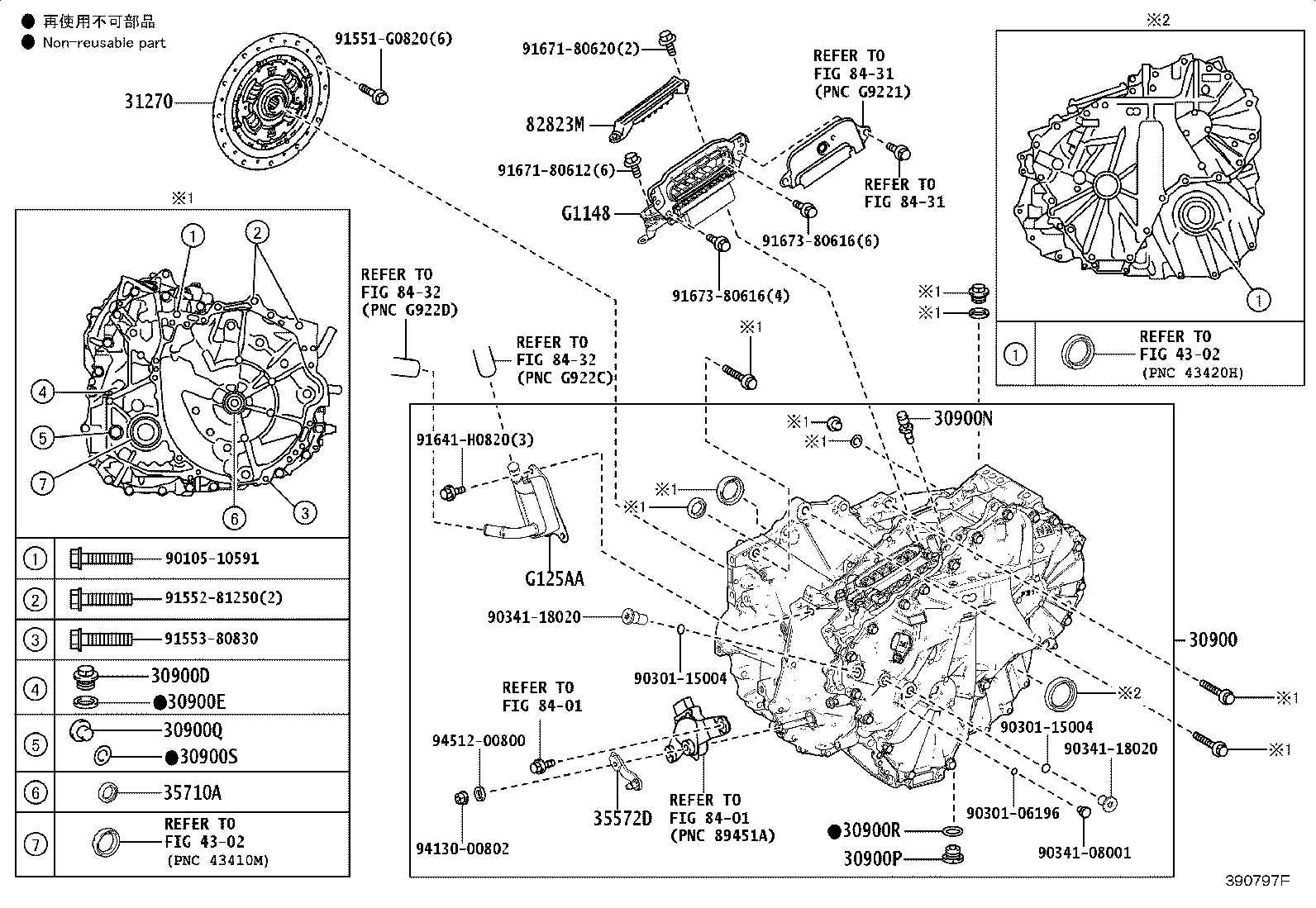

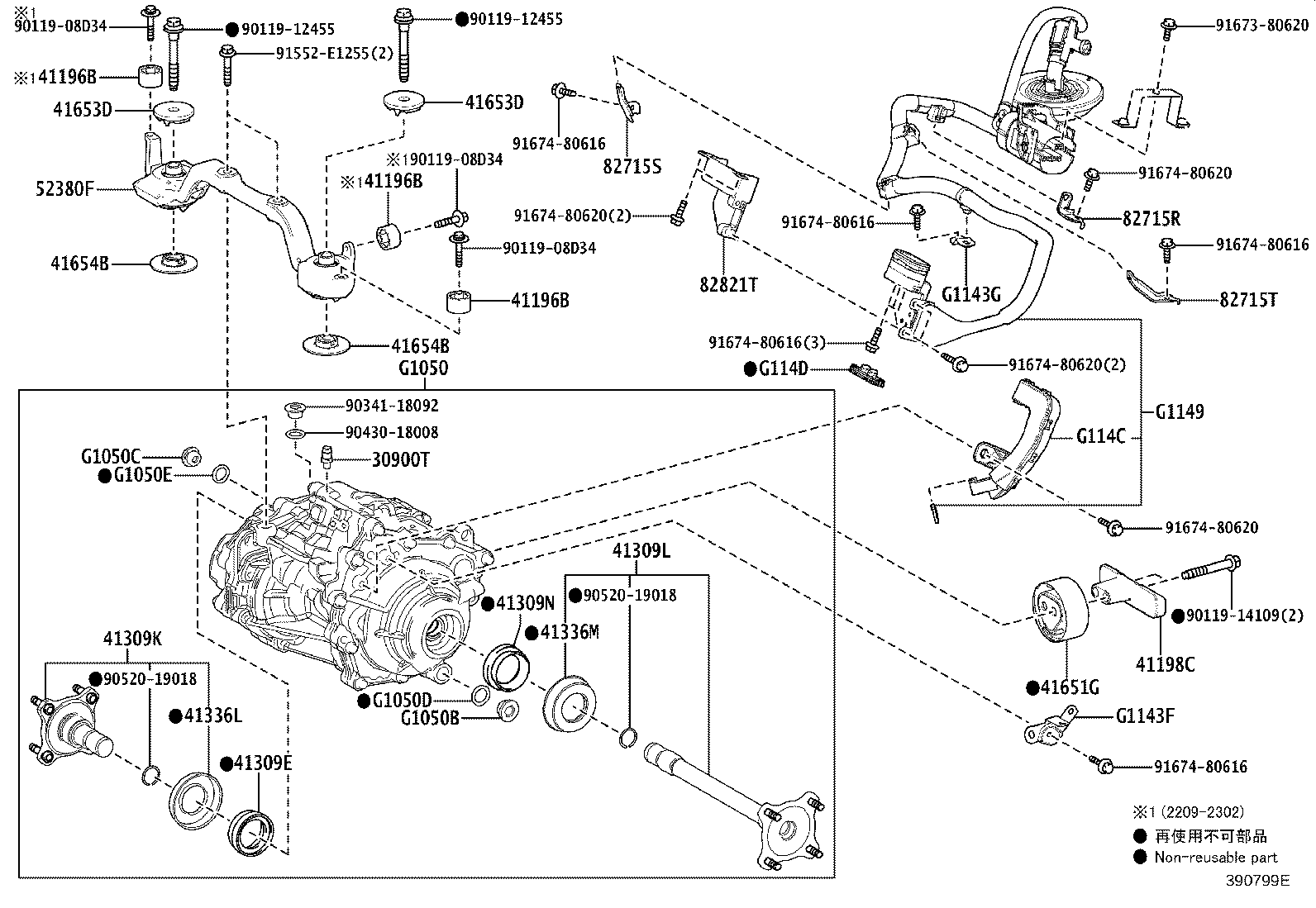

Transaxle Assy(HEV OR BEV OR FCEV)
42 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 30900 | Transaxle Assy, Hybrid Vehicle |
| 30900A | Bolt(FOR HYBRID VEHICLE TRANSAXLE & ENGINE SETTING) |
| 30900D | Plug, W/Head Straight Screw(FOR TRANSAXLE HOUSING & CASE) |
| 30900E | Gasket(FOR TRANSAXLE HOUSING & CASE) |
| 30900N | Plug, Breather(FOR TRANSAXLE) |
| 30900P | Plug, Drain(HEV) |
| 30900Q | Plug, Filler(HEV) |
| 30900R | Gasket, Drain Plug(HEV) |
| 30900S | Gasket, Filler Plug(HEV) |
| 30900T | Plug, Breather(FOR REAR TRACTION MOTOR) |
| 31270 | Damper Assy, Transmission Input |
| 35572D | Lever, Transmission Control Shaft |
| 35710A | Seal, Type T Oil(FOR INPUT SHAFT) |
| 41196B | Damper, Differential Dynamic |
| 41198C | Damper, Differential Mass |
| 41309E | Seal, Type T Oil(FOR DIFFERENTIAL SIDE GEAR SHAFT RH) |
| 41309K | Shaft Sub-assy, Differential Side Gear, RH |
| 41309L | Shaft Sub-assy, Differential Side Gear, LH |
| 41309N | Seal, Type T Oil(FOR DIFFERENTIAL SIDE GEAR SHAFT LH) |
| 41336L | Dust Cover, Differential Side Gear Shaft, RH |
| 41336M | Dust Cover, Differential Side Gear Shaft, LH |
| 41651G | Cushion, Differential Mount |
| 41653D | Stopper, Differential Mount,Upper |
| 41654B | Stopper, Differential Mount,Lower |
| 52380F | Support Assy, Differential, Front |
| 82715R | Bracket, Wiring Harness Clamp, NO.1 |
| 82715S | Bracket, Wiring Harness Clamp, NO.2 |
| 82715T | Bracket, Wiring Harness Clamp, NO.3 |
| 82821T | Cover, Connector |
| 82823M | Cap, Terminal |
| G1050 | Motor Assy, RR Traction W/Transaxle |
| G1050B | Plug, Drain(FOR REAR TRACTION MOTOR) |
| G1050C | Plug, Filler(FOR REAR TRACTION MOTOR) |
| G1050D | Gasket, Drain Plug(FOR REAR TRACTION MOTOR) |
| G1050E | Gasket, Filler Plug(FOR REAR TRACTION MOTOR) |
| G1143F | Bracket, Motor Cable, NO.2 |
| G1143G | Bracket, Motor Cable, NO.3 |
| G1148 | Cable, Motor |
| G1149 | Cable(FOR REAR TRACTION MOTOR) |
| G114C | Protector, Motor Cable |
| G114D | Cap, Motor Cable Terminal |
| G125AA | Cooler, Motor Cooling |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
