Toyota Model-f
1982-11 → 1988-08 · chassis YR2#,31,CR21 · catalogue 651220 · Europe
Discontinued model
Data version 1988-12

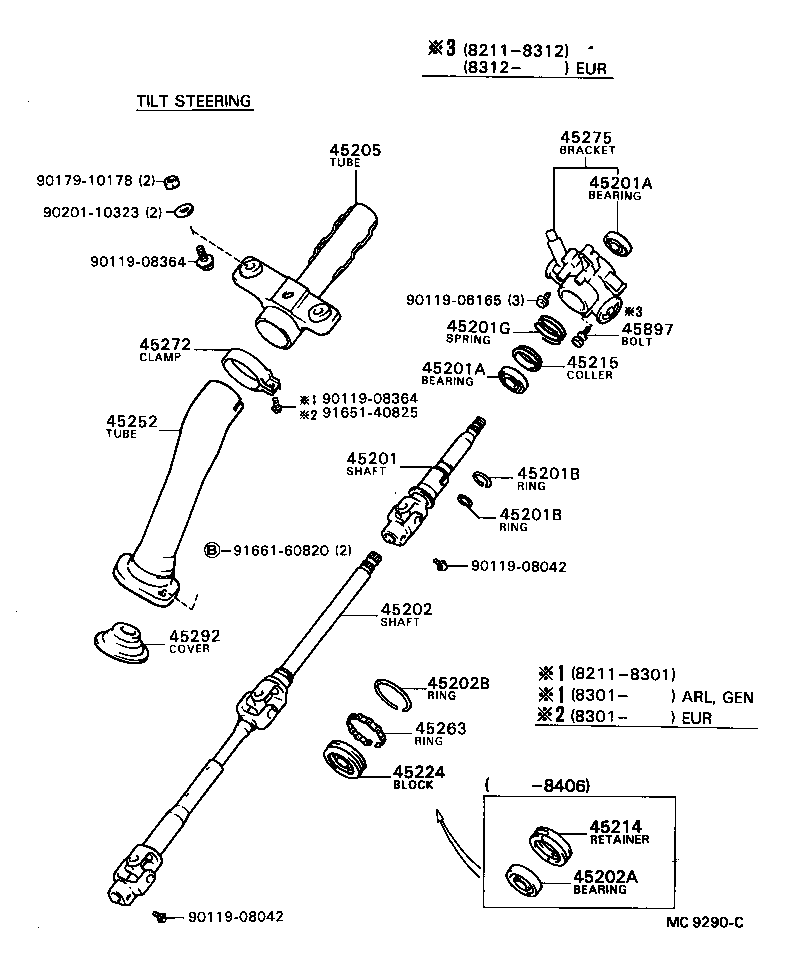

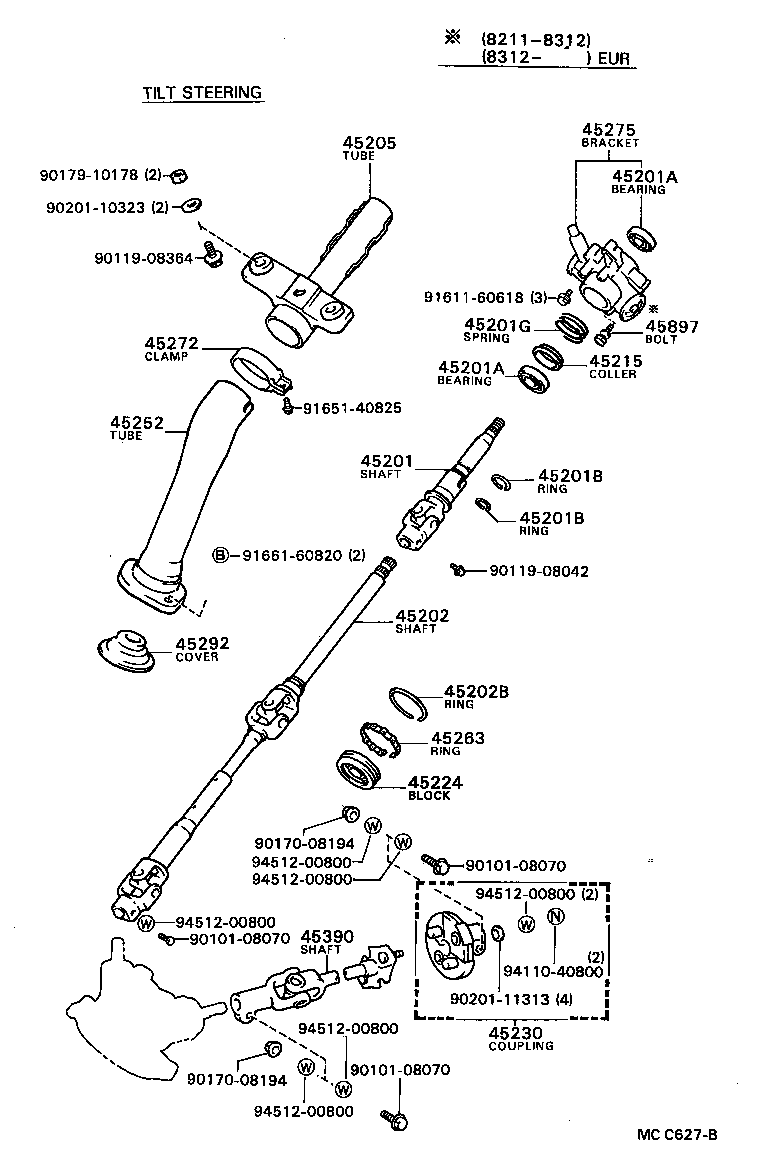

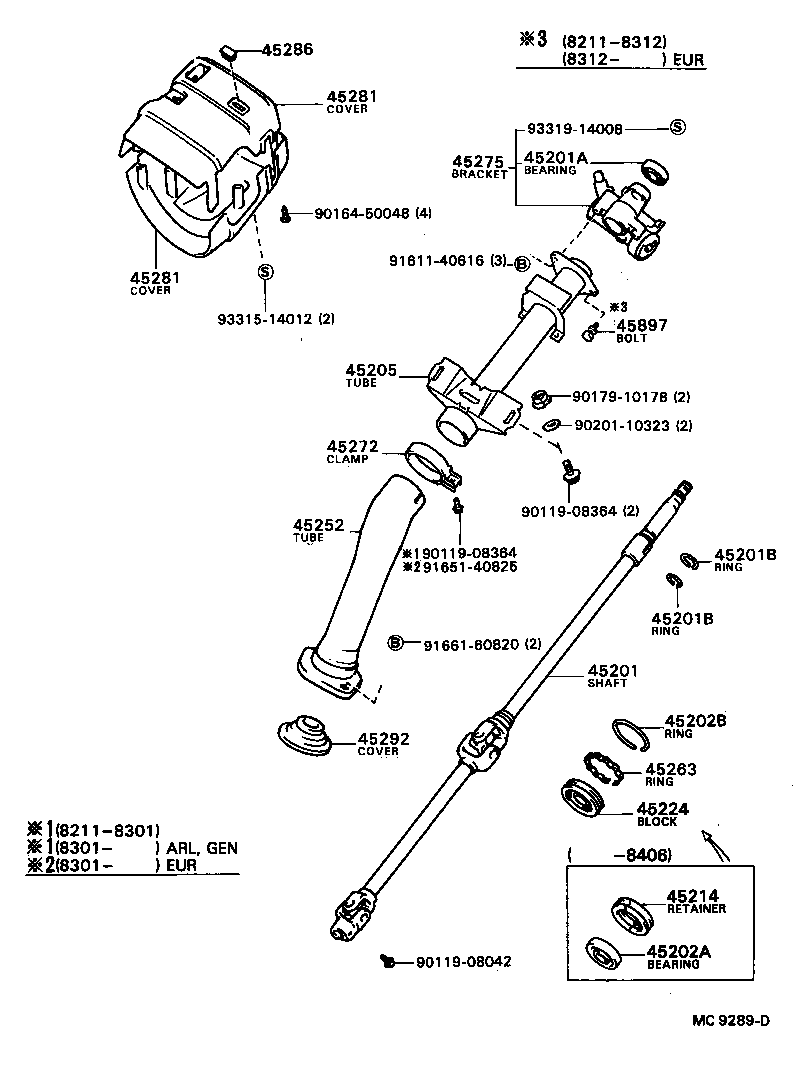

Steering Column & Shaft
55 part groups · 6 illustrations
Part groups
| PNC | Description |
|---|---|
| 45081 | Support Sub-assy, Tilt Steering |
| 45081A | Spring, Tension(FOR TILT STEERING) |
| 45081B | Cord(FOR TILT STEERING) |
| 45201 | Shaft Sub-assy, Steering Main |
| 45201A | Bearing(FOR STEERING MAIN SHAFT) |
| 45201B | Ring, Shaft Snap(FOR STEERING MAIN SHAFT) |
| 45201G | Spring, Compression(FOR STEERING MAIN SHAFT) |
| 45202 | Shaft Sub-assy, Steering Intermediate |
| 45202A | Bearing, Radial Ball(FOR STEERING INTERMEDIATE SHAFT) |
| 45202B | Ring, Shaft Snap(FOR STEERING INTERMEDIATE SHAFT) |
| 45205 | Tube Sub-assy, Steering Column |
| 45214 | Retainer, Main Shaft Spring |
| 45215 | Collar, Main Shaft Bearing Thrust |
| 45222E | Cover, Dust(FOR STEERING BEVEL GEAR) |
| 45224 | Block, Bearing(FOR STEERING FLEXIBLE COUPLING) |
| 45230 | Coupling Assy, Flexible |
| 45252 | Tube, Steering Column, Lower |
| 45263 | Ring, Steering Column, NO.1 |
| 45272 | Clamp, Steering Column, Lower |
| 45275 | Bracket, Steering Column, Upper |
| 45281 | Housing, Steering Column |
| 45286 | Cover, Steering Column |
| 45288 | Plate, Steering Column Cover |
| 45288B | Cover, Steering Column, Upper |
| 45292 | Seal, Main Shaft Lower Dust |
| 45308D | Seal, Oil(FOR STEERING BEVEL GEAR HOUSING) |
| 45312A | Bracket, Steering Bevel Gear Housing |

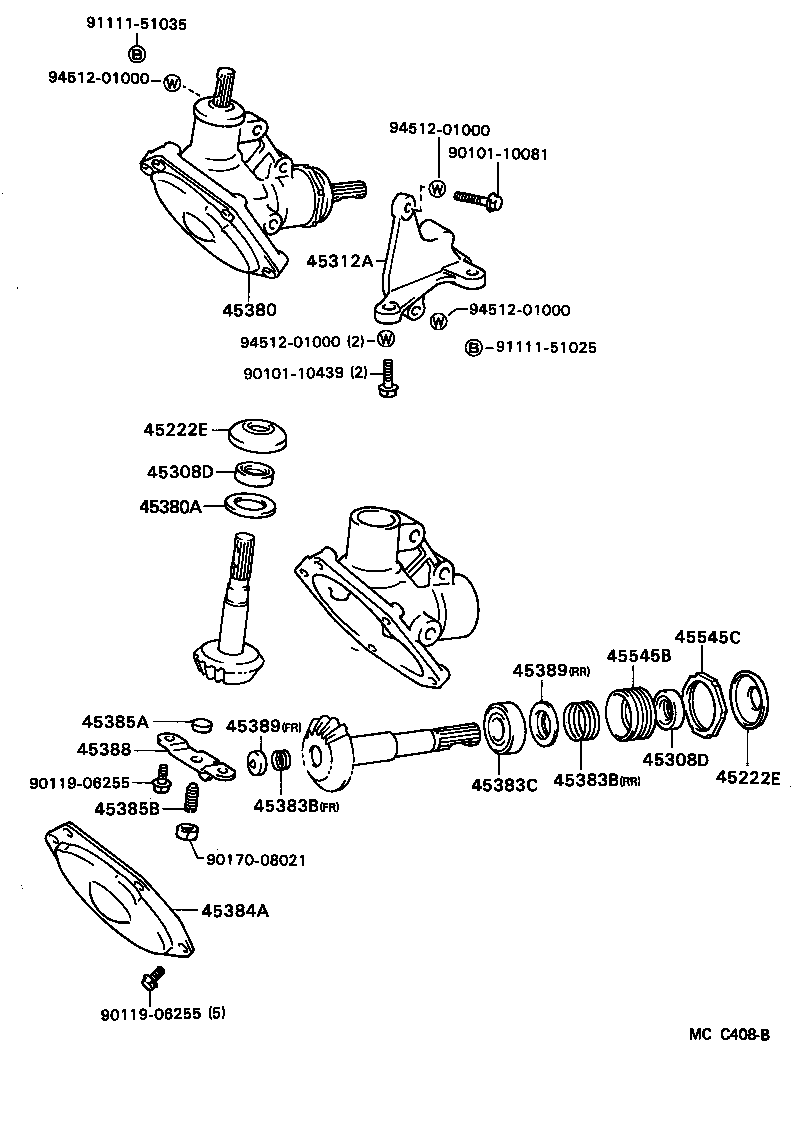

| 45380 | Gear Assy, Steering Bevel |
| 45380A | Washer(FOR STEERING BEVEL GEAR) |
| 45383B | Spring, Compression(FOR STEERING BEVEL GEAR) |
| 45383C | Bearing, Radial Ball(FOR STEERING BEVEL GEAR) |
| 45384A | Cover, Steering Bevel Gear |
| 45385A | Seat, Lock Bolt(FOR STEERING BEVEL GEAR) |
| 45385B | Bolt, Set(FOR LOCK BOLT SEAT) |
| 45388 | Plate, Steering Bevel Gear |
| 45389 | Holder, Steering Bevel Gear Spring |
| 45390 | Shaft Assy, Steering Torque |
| 45545B | Screw, Pinion Bearing Adjusting(FOR STEERING BEVEL GEAR) |
| 45545C | Nut(FOR STEERING BEVEL GEAR PINION BEARING ADJUST SCREW) |

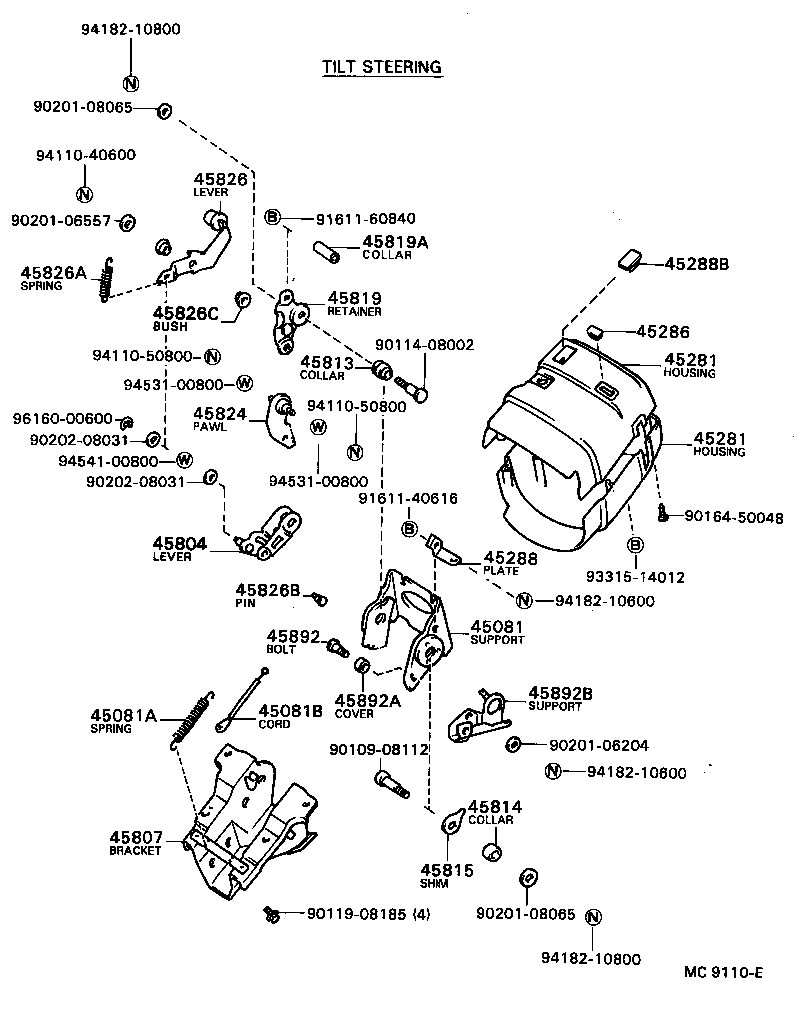

| 45804 | Lever Sub-assy, Steering Tilt |
| 45807 | Bracket Sub-assy, Steering Column Upper Support |
| 45813 | Collar, Tilt Steering Support, NO.1 |
| 45814 | Collar, Tilt Steering Support, NO.2 |
| 45815 | Shim, Tilt Steering Support |
| 45819 | Retainer, Tilt Lever |
| 45819A | Collar(FOR TILT LEVER RETAINER) |
| 45824 | Pawl, Tilt Steering |
| 45826 | Lever, Steering Tilt |
| 45826A | Spring, Tension(FOR STEERING TILT LEVER) |
| 45826B | Pin(FOR STEERING TILT LEVER) |
| 45826C | Bush(FOR STEERING TILT LEVER) |
| 45892 | Bolt, Tilt Steering Support Stopper |
| 45892A | Cover, Tilt Steering Support Stopper |
| 45892B | Support, Tilt Steering Column Cover |
| 45897 | Bolt, Steering Lock Set |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
