Toyota Model-f
1982-11 → 1988-08 · chassis YR2#,31,CR21 · catalogue 651220 · Europe
Discontinued model
Data version 1988-12

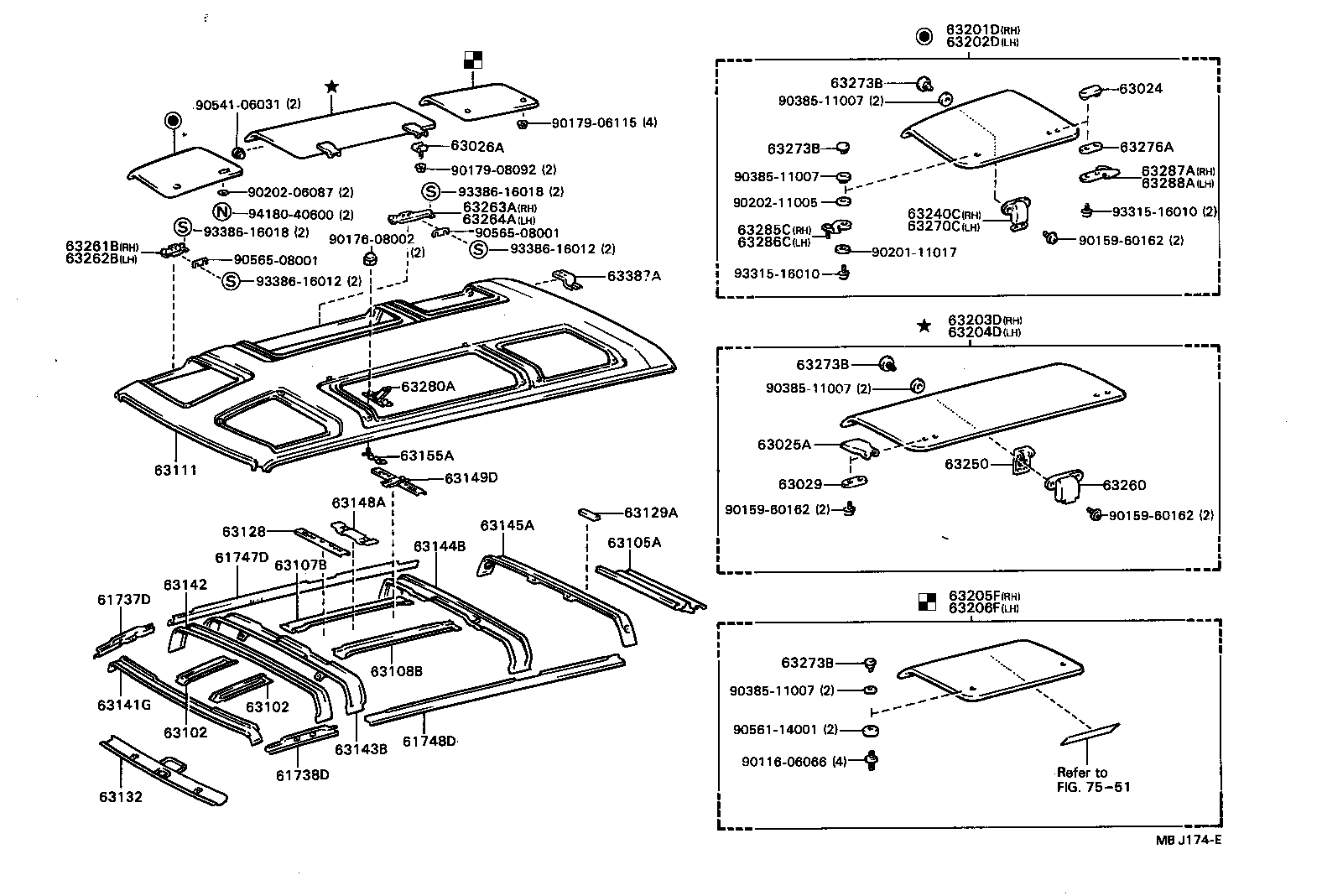

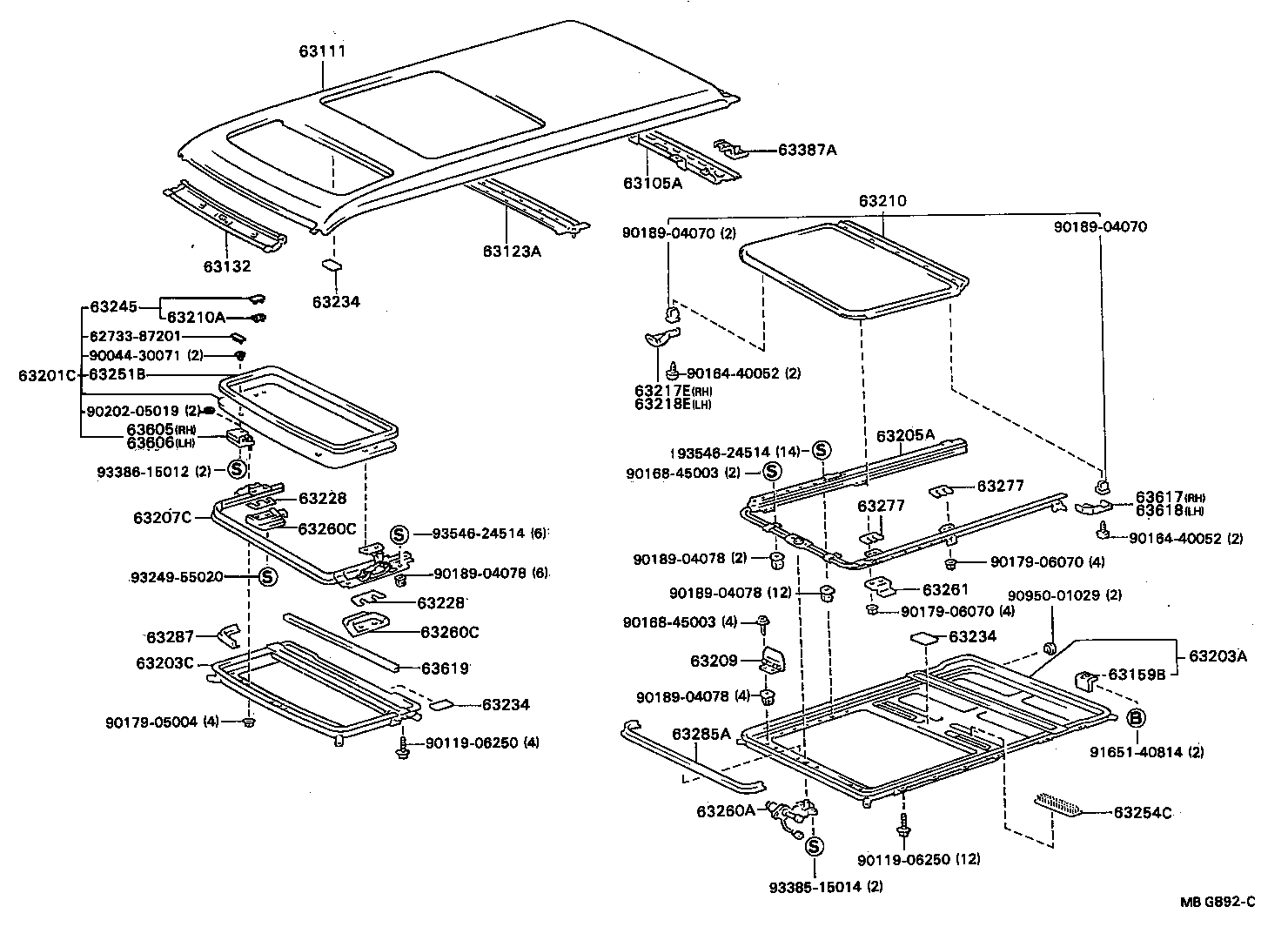

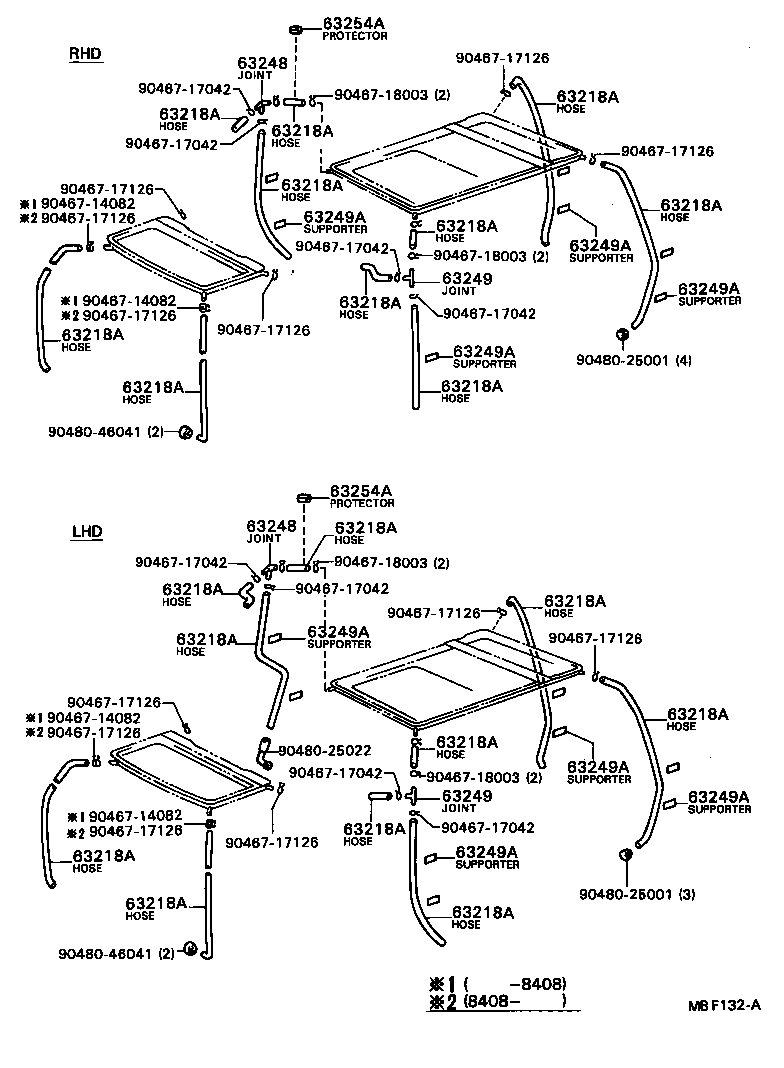

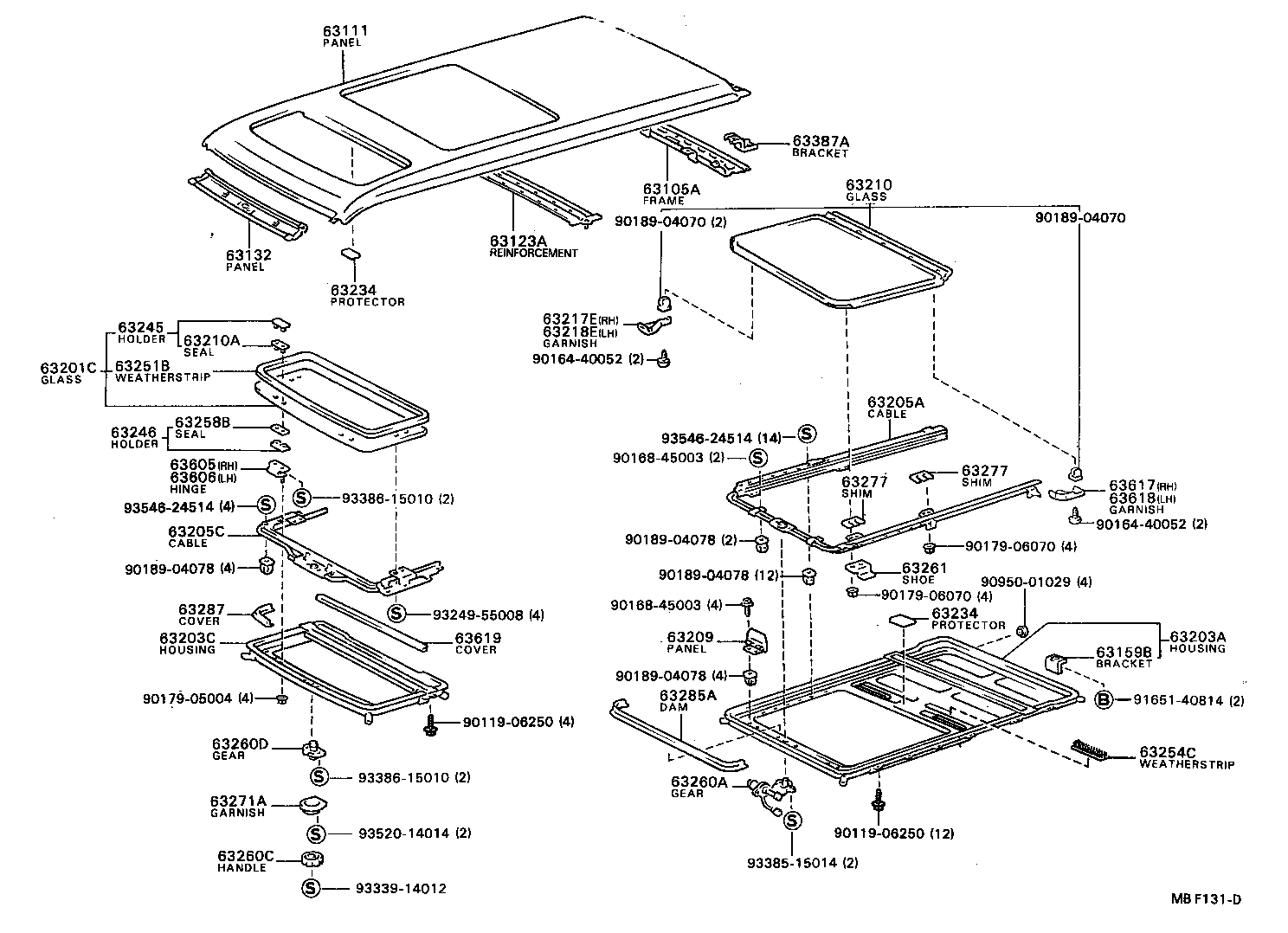

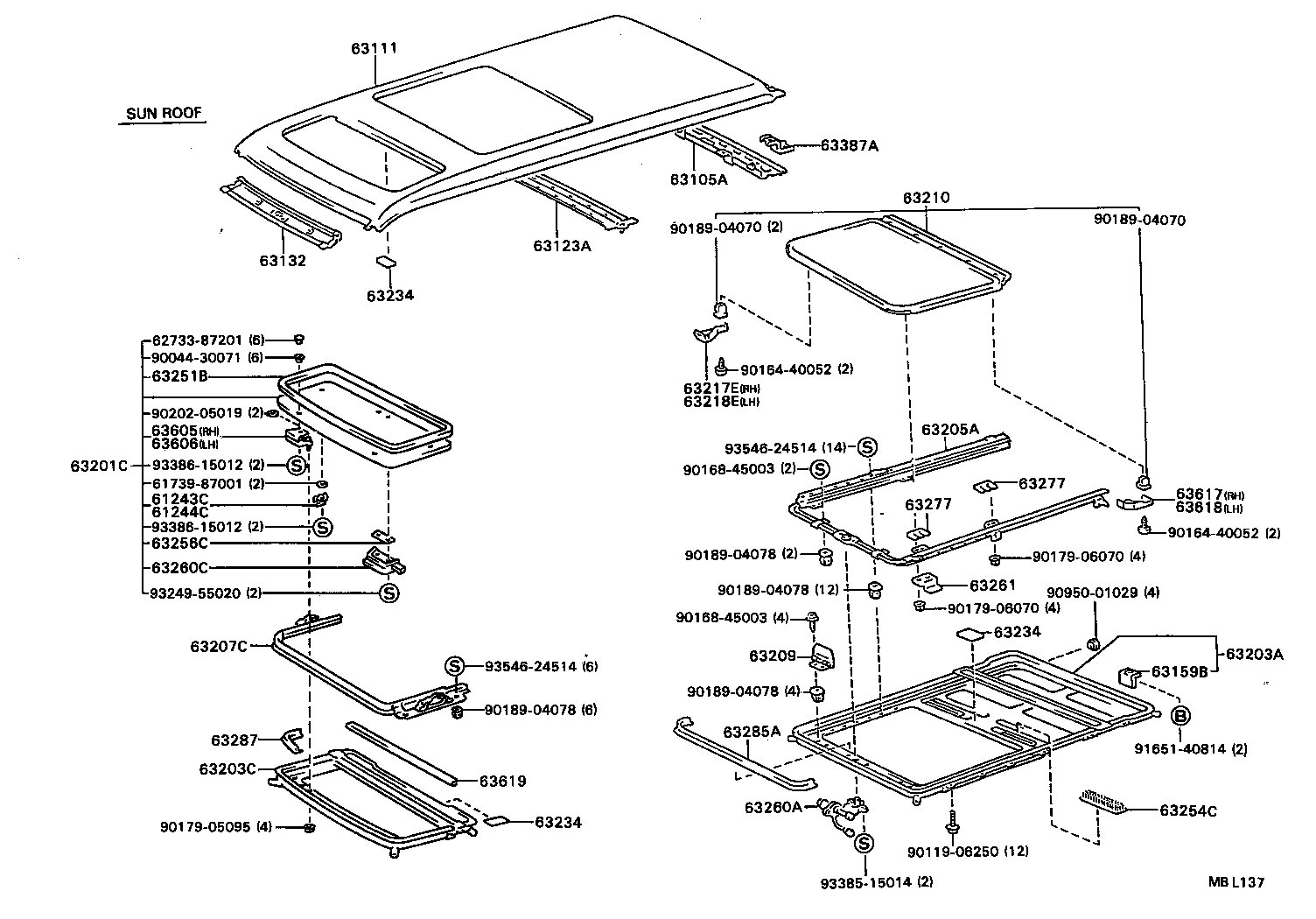

Roof Panel & Back Panel
96 part groups · 7 illustrations
Part groups
| PNC | Description |
|---|---|
| 61243C | Retainer, Roof Side Rail, Outer RH |
| 61244C | Retainer, Roof Side Rail, Outer LH |
| 61737D | Reinforcement, Roof Side, Inner RH |
| 61738D | Reinforcement, Roof Side, Inner LH |
| 61747D | Reinforcement, Roof Side, Inner Rear RH |
| 61748D | Reinforcement, Roof Side, Inner Rear LH |
| 63024 | Seal Sub-assy, Roof Window Hinge, NO.1 |
| 63025A | Hinge Sub-assy, Roof Window Male |
| 63026A | Hinge Sub-assy, Roof Window Female |
| 63029 | Seal Sub-assy, Roof Window Hinge |
| 63031 | Rack Sub-assy, Roof, Front RH |
| 63032 | Rack Sub-assy, Roof, Front LH |
| 63033 | Rack Sub-assy, Roof, Rear RH |
| 63034 | Rack Sub-assy, Roof, Rear LH |
| 63102 | Reinforcement Sub-assy, Roof Panel, Front |
| 63105A | Frame Sub-assy, Back Door Opening |
| 63107B | Reinforcement Sub-assy, Roof Panel, RH |
| 63108B | Reinforcement Sub-assy, Roof Panel, LH |
| 63111 | Panel, Roof |
| 63123A | Reinforcement, Roof Panel, Rear NO.1 |
| 63128 | Reinforcement, Roof Panel, NO.6 |
| 63129A | Cushion, Roof Reinforcement |
| 63132 | Panel, Windshield Header, Inner |
| 63141G | Reinforcement, Roof Panel, NO.1 |
| 63142 | Reinforcement, Roof Panel, NO.2 |
| 63143B | Reinforcement, Roof Panel, NO.3 |
| 63144B | Reinforcement, Roof Panel, NO.4 |
| 63145A | Reinforcement, Roof Panel, NO.5 |
| 63148A | Reinforcement, Roof Panel, NO.7 |
| 63149D | Reinforcement, Roof Panel, NO.8 |
| 63155A | Plate, Roof Panel Reinforcement |
| 63159B | Bracket, Sliding Roof, Rear |
| 63201C | Glass Sub-assy, Tilt Roof |
| 63201D | Glass Sub-assy, Roof Window, NO.1 RH |
| 63202D | Glass Sub-assy, Roof Window, NO.1 LH |
| 63203A | Housing Sub-assy, Sliding Roof OR Removable Roof |
| 63203C | Housing Sub-assy, Tilt Roof |
| 63203D | Glass Sub-assy, Roof Window, NO.2 RH |
| 63204D | Glass Sub-assy, Roof Window, NO.2 LH |
| 63205A | Cable Sub-assy, Sliding Roof Drive |
| 63205C | Cable Sub-assy, Tilt Roof Drive |
| 63205F | Glass Sub-assy, Roof Window, NO.3 RH |
| 63206F | Glass Sub-assy, Roof Window, NO.3 LH |
| 63207C | Rail Sub-assy, Tilt Roof Guide |
| 63209 | Panel Sub-assy, Roof Wind Deflector |
| 63210 | Glass Sub-assy, Sliding Roof OR Removable Roof |
| 63210A | Seal, Removable Roof Glass, Outer |
| 63217E | Garnish, Sliding Roof, Front RH |
| 63218A | Hose(FOR SLIDING ROOF OR REMOVABLE ROOF DRAIN) |
| 63218E | Garnish, Sliding Roof, Front LH |
| 63228 | Spacer, Slide Roof Lock, NO.1 |
| 63234 | Protector, Slide Roof Housing |
| 63240C | Handle Assy, Roof Window Lock, RH |
| 63245 | Holder, Removable Roof Glass, Outer Front |
| 63246 | Holder, Removable Roof Glass, Inner Front |
| 63248 | Joint, Slide Roof Drain Hose, RH |
| 63249 | Joint, Slide Roof Drain Hose, LH |
| 63249A | Supporter, Water Hose |
| 63250 | Base Assy, Removable Roof Lock |
| 63251B | Weatherstrip, Tilt Roof, Outer |
| 63254A | Protector, Water Hose |
| 63254C | Weatherstrip, Slide Roof, Rear |
| 63256C | Seal, Tilt Roof Glass |
| 63258B | Seal, Removable Roof Glass, Inner |
| 63260 | Handle Assy, Removable Roof Lock |
| 63260A | Gear Sub-assy, Sliding Roof Drive |
| 63260C | Handle Assy, Tilt Roof Lock |
| 63260D | Gear Sub-assy, Tilt Roof Drive |
| 63261 | Shoe, Sliding Roof, Front |
| 63261B | Support, Roof Window Lock, NO.1 RH |
| 63262B | Support, Roof Window Lock, NO.1 LH |
| 63263A | Support, Roof Window Lock, NO.2 RH |
| 63264A | Support, Roof Window Lock, NO.2 LH |
| 63270C | Handle Assy, Roof Window Lock, LH |
| 63271A | Garnish, Tilt Roof Lock |
| 63273B | Retainer, Roof Window Hinge |
| 63276A | Seal, Roof Window Hinge |
| 63277 | Shim, Sliding Roof Rail |
| 63280A | Balancer Assy, Roof Window |
| 63285A | Dam, Sliding Roof Housing |
| 63285C | Hinge, Roof Window, NO.1 RH |
| 63286C | Hinge, Roof Window, NO.1 LH |
| 63287 | Cover, Sliding Roof Housing Drain |
| 63287A | Hinge, Roof Window, NO.2 RH |
| 63288A | Hinge, Roof Window, NO.2 LH |
| 63387A | Bracket, Roof Headlining Holder |
| 63403A | Support Sub-assy, Roof Rack, Center RH |
| 63404A | Support Sub-assy, Roof Rack, Center LH |
| 63451B | Reinforcement, Roof Rack, NO.1 |
| 63452B | Reinforcement, Roof Rack, NO.2 |
| 63453B | Reinforcement, Roof Rack, NO.3 |
| 63605 | Hinge Sub-assy, Tilt Roof, RH |
| 63606 | Hinge Sub-assy, Tilt Roof, LH |
| 63617 | Garnish, Sliding Roof, Rear RH |
| 63618 | Garnish, Sliding Roof, Rear LH |
| 63619 | Cover, Tilt Roof Panel |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
