Toyota RAV4
2005-11 → 2012-12 · chassis ACA3#,ALA3#,GSA33,ZSA3# · catalogue 662230 · Europe
Supported model
Data version 2013-01

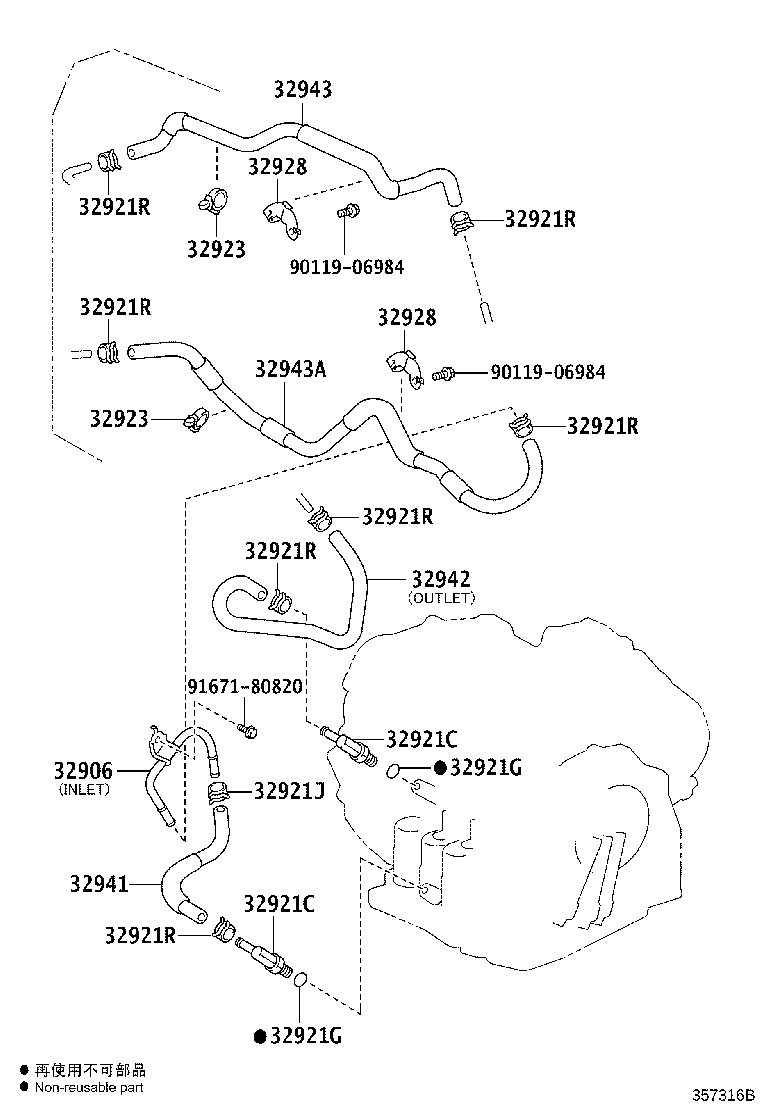

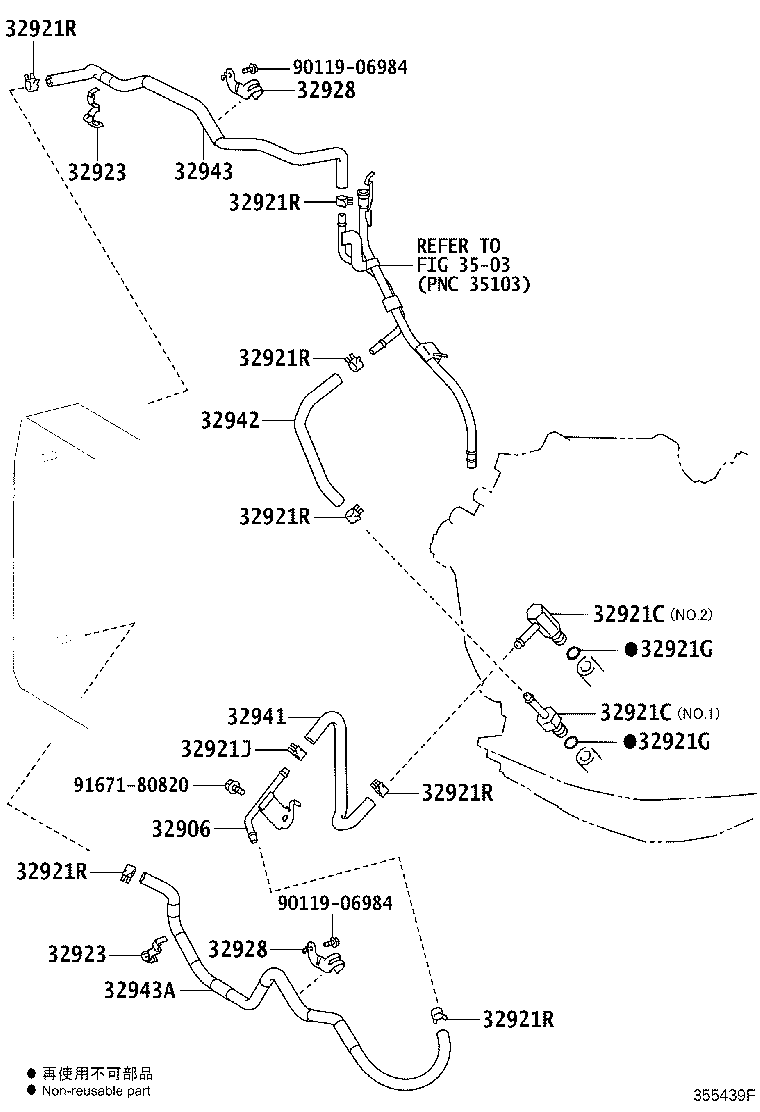

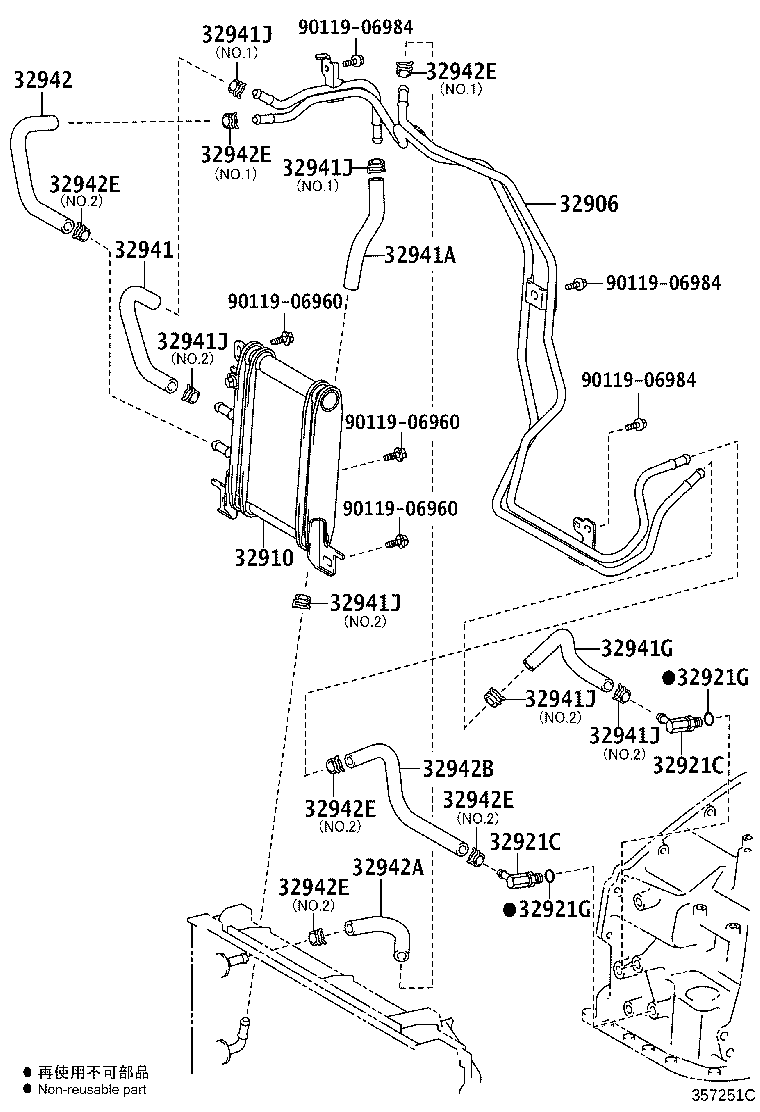

Oil Cooler & Tube (ATM)
22 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 16267H | Hose, Water By-pass, NO.3 |
| 16281K | Hose, Water By-pass, NO.4 |
| 32906 | Tube Sub-assy, Oil Cooler |
| 32910 | Cooler Assy, Oil |
| 32921C | Union(FOR OIL COOLER TUBE) |
| 32921G | Ring, O(FOR OIL COOLER TUBE UNION) |
| 32921J | Clip(FOR OIL COOLER HOSE) |
| 32921R | Clip, NO.2(FOR OIL COOLER HOSE) |
| 32923 | Clamp, Automatic Transmission Oil Cooler Tube |
| 32928 | Clamp, Flexible Hose, NO.1 |
| 32941 | Hose, Oil Cooler Inlet, NO.1 |
| 32941A | Hose, Oil Cooler Inlet, NO.2 |
| 32941G | Hose, Oil Cooler Inlet, NO.3 |
| 32941J | Clip, NO.1(FOR OIL COOLER HOSE) |
| 32942 | Hose, Oil Cooler Outlet, NO.1 |
| 32942A | Hose, Oil Cooler Outlet, NO.2 |
| 32942B | Hose, Oil Cooler Outlet, NO.3 |
| 32942E | Clip, NO.2(FOR OIL COOLER HOSE) |
| 32943 | Hose, Transmission Oil Cooler, NO.1 |
| 32943A | Hose, Transmission Oil Cooler, NO.2 |
| 33493A | Cooler, Transmission Oil(ATF WARMER) |
| 33829G | Support, Transmission Control Cable |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
