Toyota RAV4 (JPP)
2018-11 → present · chassis AXAA5#,AXAH5#,AXAL5#,MXAA5# · catalogue 662250 · Europe
Supported model
Data version 2023-10

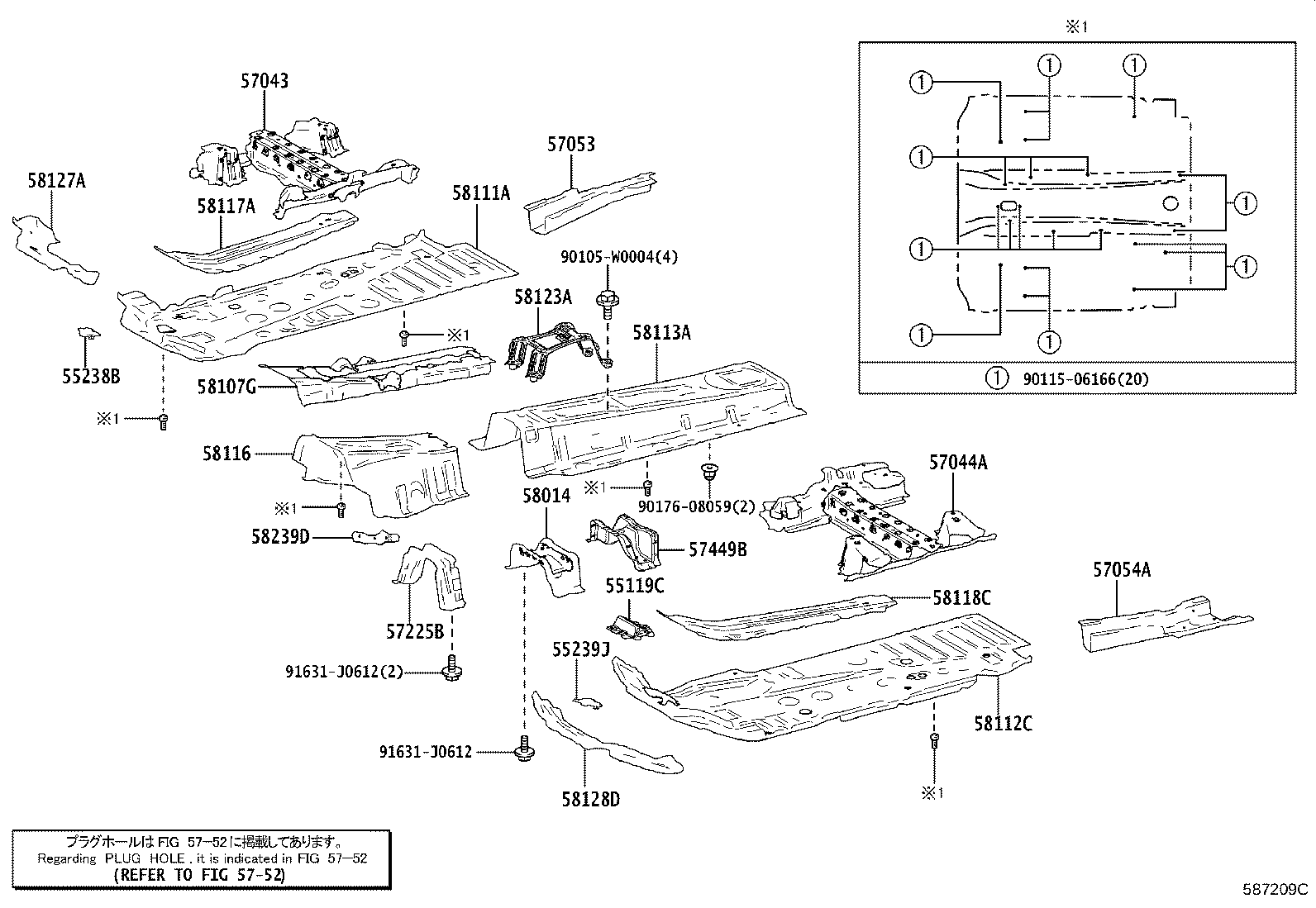

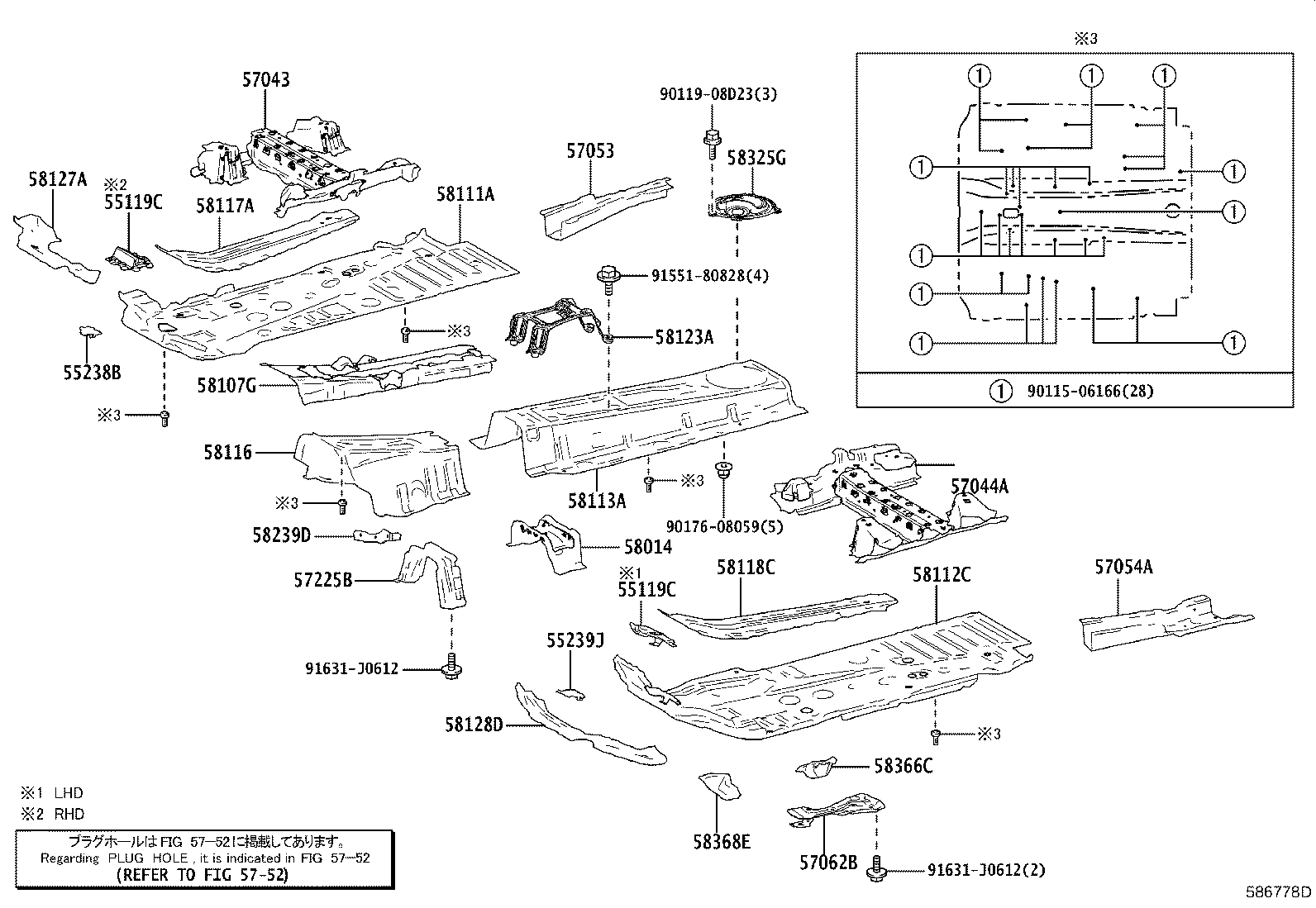

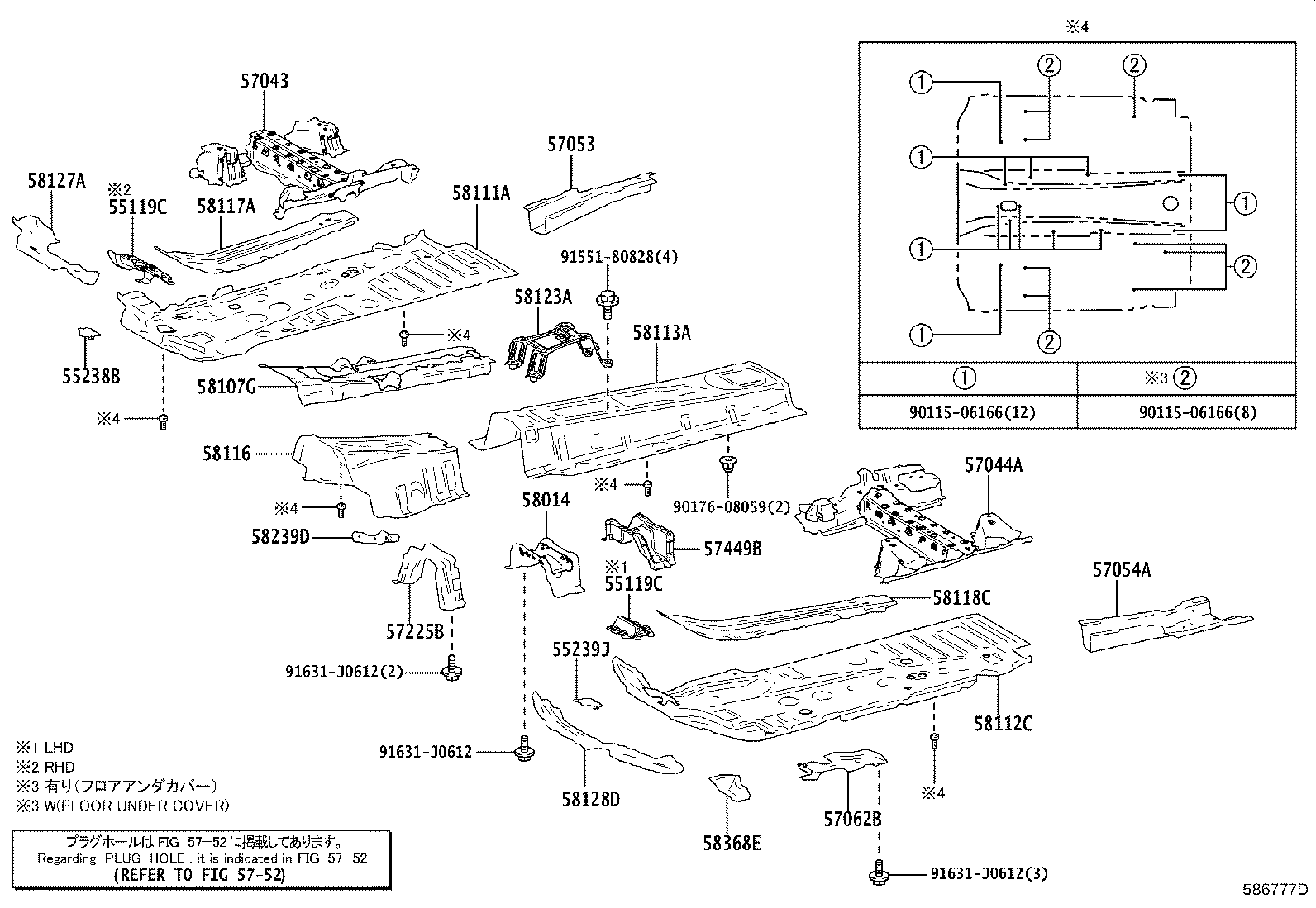

Front Floor Panel & Front Floor Member
47 part groups · 5 illustrations
Part groups
| PNC | Description |
|---|---|
| 53736E | Seal, Front Fender Apron, RH |
| 53737D | Seal, Front Fender Apron, LH |
| 55119C | Bracket, Clutch Booster |
| 55238B | Plate, Dash Panel Insulator, Lower RH |
| 55239J | Plate, Dash Panel Insulator, Lower LH |
| 57013C | Bracket Sub-assy, Front Side Member, RH |
| 57014A | Bracket Sub-assy, Front Side Member, LH |
| 57023J | Member Sub-assy, Rear Side, RH |
| 57024D | Member Sub-assy, Rear Side, LH |
| 57025C | Member Sub-assy, Front Side, Outer RH |
| 57026B | Member Sub-assy, Front Side, Outer LH |
| 57027B | Member Sub-assy, Front Side, Inner RH |
| 57028E | Bracket Sub-assy, Converter Support |
| 57031A | Reinforce Sub-assy, Front Side Member, NO.2 RH |
| 57032C | Reinforce Sub-assy, Front Side Member, NO.2 LH |
| 57043 | Reinforcement Sub-assy, Front Side Member, Rear RH |
| 57044A | Reinforcement Sub-assy, Front Side Member, Rear LH |
| 57053 | Reinforcement Sub-assy, Front Floor Crossmember, RH |
| 57054A | Reinforcement Sub-assy, Front Floor Crossmember, LH |
| 57062B | Bracket Sub-assy, Fuel Tank Support, LH |
| 57077 | Box Sub-assy, Torque, Front RH |
| 57078A | Box Sub-assy, Torque, Front LH |
| 57191A | Member, Front Side, Inner Rear RH |
| 57192A | Member, Front Side, Inner Rear LH |
| 57195A | Reinforcement, Front Side Member, Front RH |
| 57196A | Reinforcement, Front Side Member, Front LH |
| 57225B | Brace, Front Mounting Bracket |
| 57257A | Bracket, Engine Rear Mounting Member, RH |
| 57258C | Bracket, Engine Rear Mounting Member, LH |
| 57401C | Member Sub-assy, Floor Side, Inner RH |
| 57402A | Member Sub-assy, Floor Side, Inner LH |
| 57449B | Retainer, Center Floor Crossmember, LH |
| 58014 | Panel Sub-assy, Front Floor, Rear Lower |
| 58107G | Reinforce Sub-assy, Parking Brake Base |
| 58111A | Pan, Front Floor, RH |
| 58112C | Pan, Front Floor, LH |
| 58113A | Panel, Front Floor, Center |
| 58116 | Plate, Shift Cable Mounting |
| 58117A | Reinforcement, Front Floor Side, RH |
| 58118C | Reinforcement, Front Floor Side, LH |
| 58123A | Support, Shift & Select Lever |
| 58127A | Reinforce, Front Cross TO Front Panel Member, RH |
| 58128D | Reinforce, Front Cross TO Front Panel Member, LH |
| 58239D | Bracket, Cable Clamp |
| 58325G | Cover, Rear Floor Service Hole |
| 58366C | Reinforcement, Fuel Tank Support, Rear |
| 58368E | Bracket, Fuel Tube, NO.2 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
