Toyota RAV4
2012-12 → 2019-09 · chassis ALA4#,ASA44,AVA4#,WWA42,ZSA4# · catalogue 662540 · Europe
Supported model
Data version 2019-09

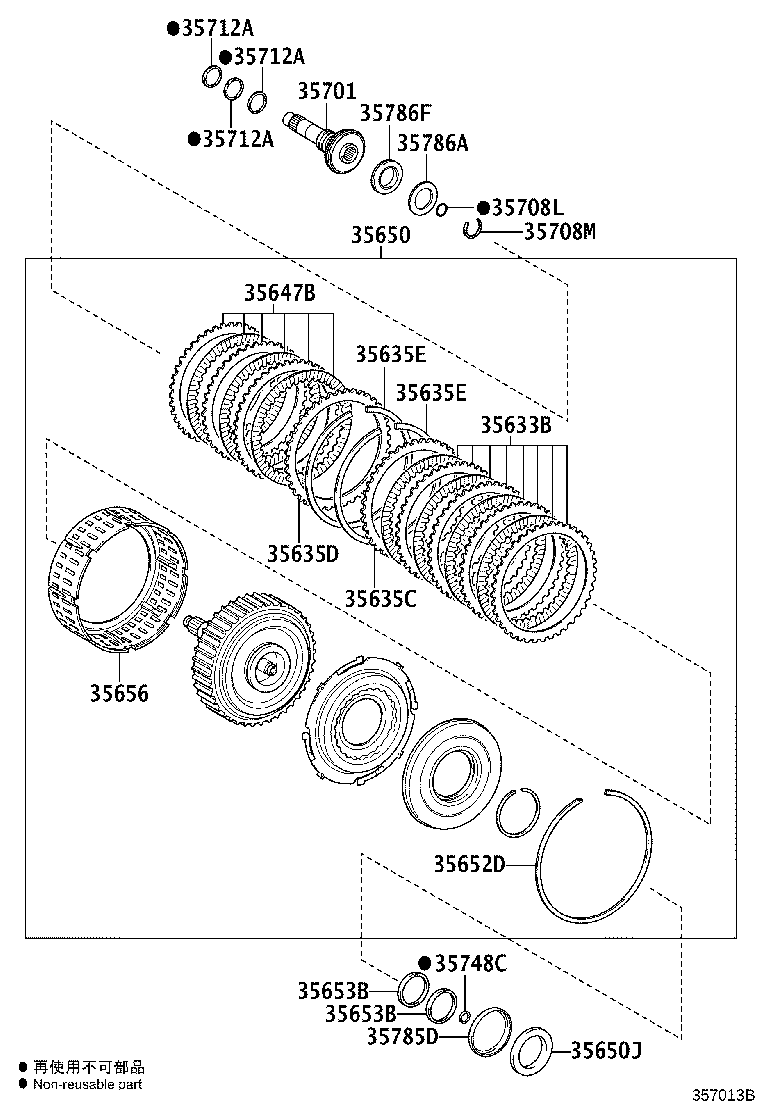

Brake Band & Multiple Disc Clutch (ATM)
18 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 35633B | Disc, Clutch (FOR FORWARD MULTIPLE DISC CLUTCH) |
| 35635C | Clutch Frange, Direct Multiple Disc, NO.1 |
| 35635D | Clutch Frange, Direct Multiple Disc, NO.2 |
| 35635E | Ring, Snap (FOR DIRECT MULTIPLE DISC CLUTCH) |
| 35647B | Plate, Clutch, NO.2 |
| 35650 | Clutch Assy, Rear Multiple Disc |
| 35650J | Bearing, Thrust Needle Roller (FOR DIRECT DISC CLUTCH) |
| 35652D | Ring, Snap (FOR DIRECT CLUTCH PISTON) |
| 35653B | Ring, Direct Clutch Drum Oil Seal |
| 35656 | Piston, Direct Clutch, NO.2 |
| 35701 | Shaft Sub-assy, Input |
| 35708L | Ring, O (FOR INTERMEDIATE SHAFT) |
| 35708M | Ring, Snap (FOR INTERMEDIATE SHAFT) |
| 35712A | Ring, Input Shaft Oil Seal |
| 35748C | Ring, Intermediate Shaft Oil Seal |
| 35785D | Race, Thrust Bearing, NO.4 |
| 35786A | Race, Thrust Bearing, NO.1 |
| 35786F | Bearing, Thrust Needle Roller |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
