Toyota RAV4
2012-12 → 2019-09 · chassis ALA4#,ASA44,AVA4#,WWA42,ZSA4# · catalogue 662540 · Europe
Supported model
Data version 2019-09

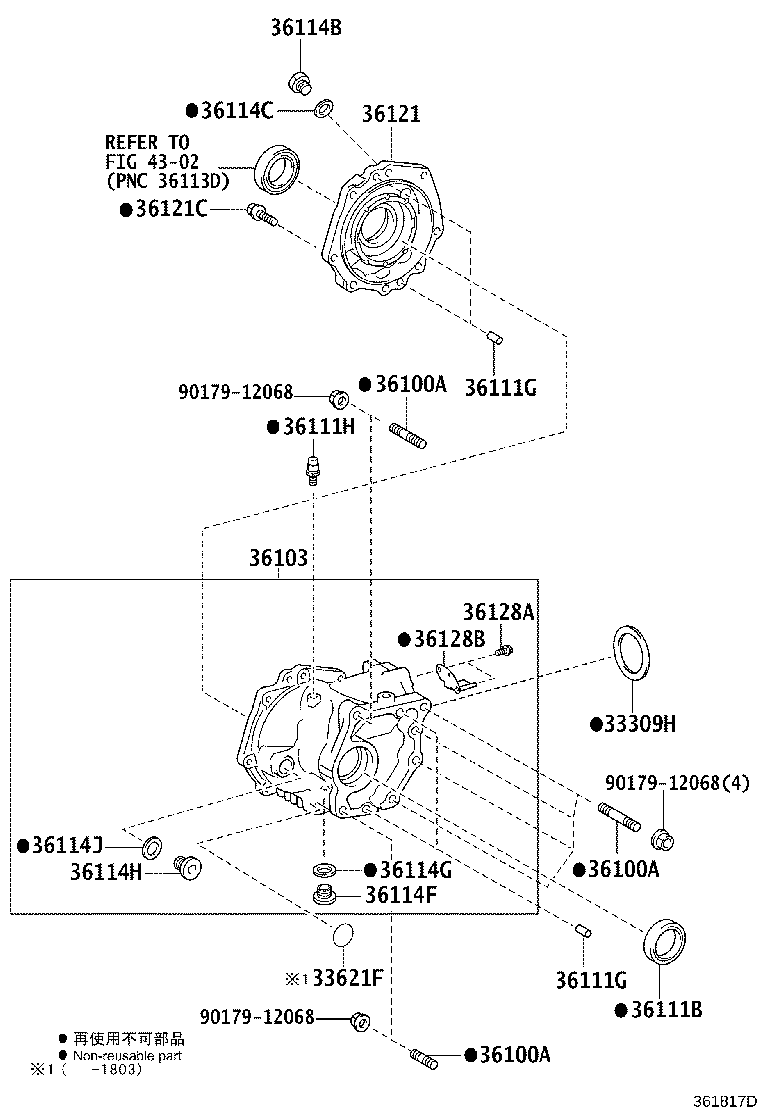

Transfer Case & Extension Housing
18 part groups · 6 illustrations
Part groups
| PNC | Description |
|---|---|
| 33309H | Washer, Transfer Output Shaft |
| 33621F | Label, Transaxle Oil Information |
| 36100A | Bolt, Stud (FOR TRANSFER & TRANSAXLE SETTING) |
| 36100B | Bolt (FOR TRANSFER & TRANSAXLE SETTING) |
| 36103 | Case Sub-assy, Transfer |
| 36111B | Seal, Oil (FOR TRANSFER CASE) |
| 36111G | Pin, Straight (FOR TRANSFER CASE) |
| 36111H | Plug, Breather (FOR TRANSFER CASE) |
| 36114B | Plug, NO.1 (FOR TRANSFER CASE) |
| 36114C | Gasket, NO.1 (FOR TRANSFER CASE) |
| 36114F | Plug (FOR TRANSFER DRAIN) |
| 36114G | Gasket (FOR TRANSFER DRAIN PLUG) |
| 36114H | Plug, NO.2 (FOR TRANSFER CASE) |
| 36114J | Gasket, NO.2 (FOR TRANSFER CASE) |
| 36121 | Cover, Transfer Case, NO.1 |
| 36121C | Bolt, Washer Based Head Hexagon (FOR TRANSFER CASE COVER) |
| 36128A | Bolt (FOR BREATHER OIL DEFLECTOR) |
| 36128B | Deflector, Breather Oil |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
