Toyota RAV4
2012-12 → 2019-09 · chassis ALA4#,ASA44,AVA4#,WWA42,ZSA4# · catalogue 662540 · Europe
Supported model
Data version 2019-09

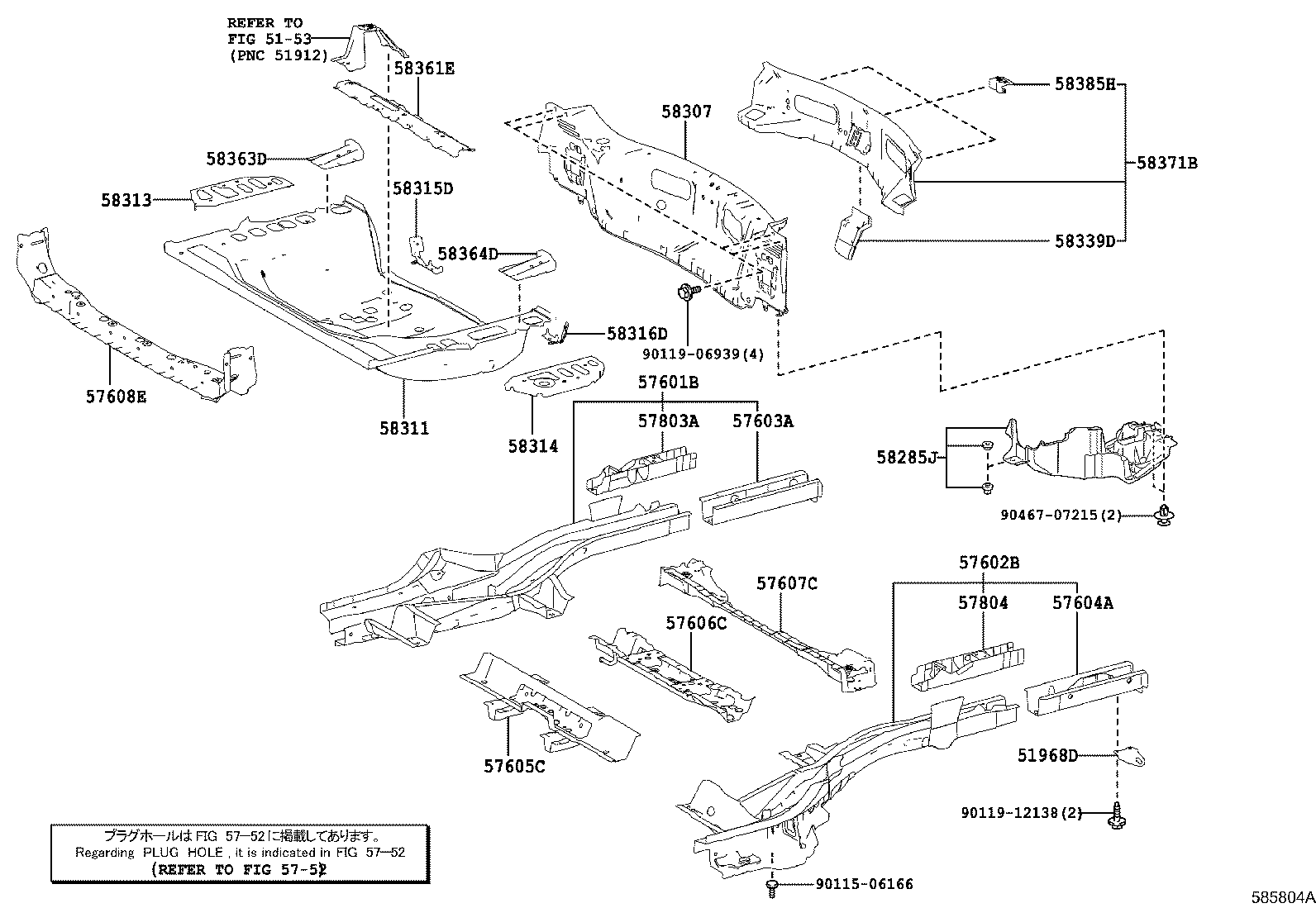

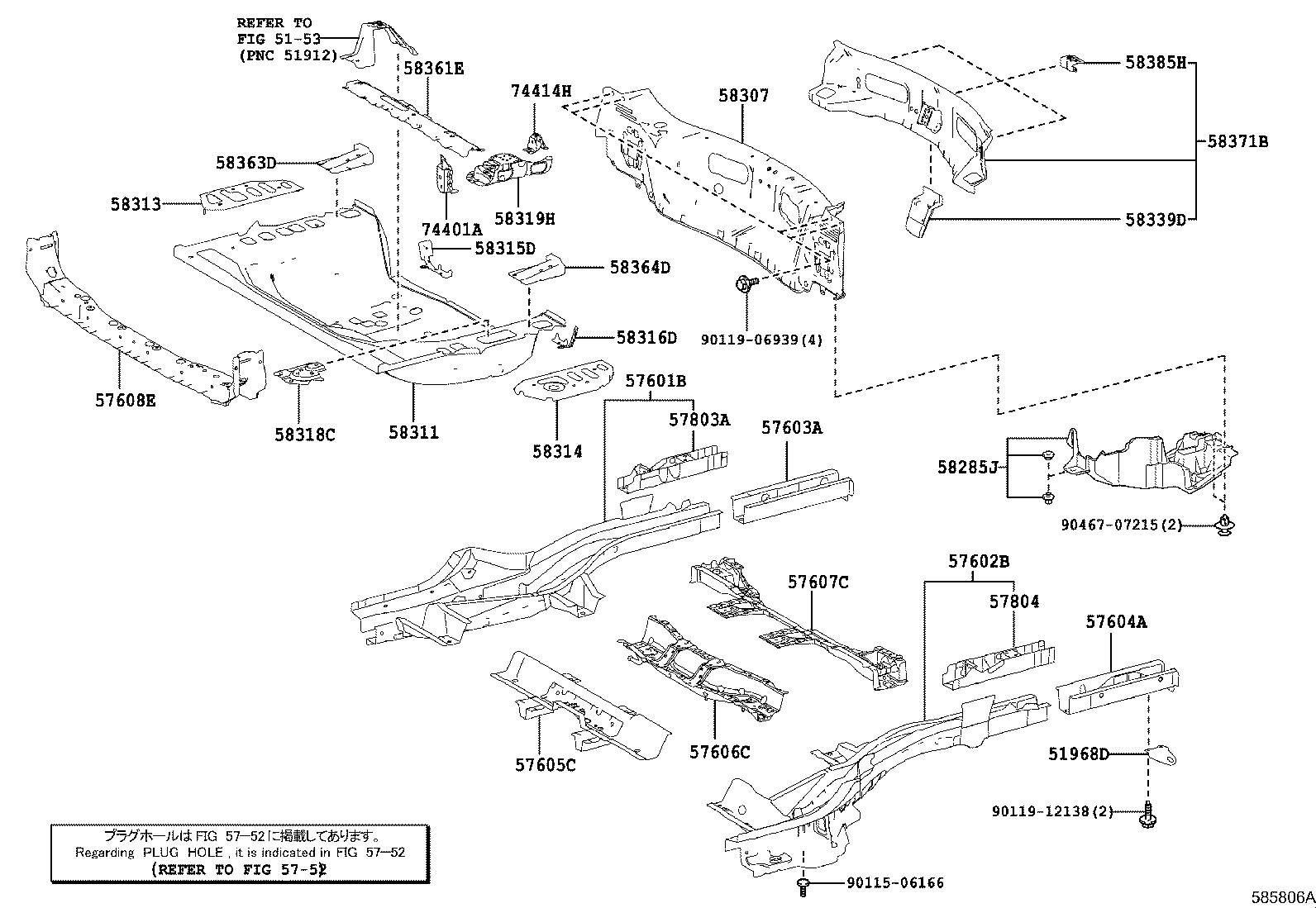

Rear Floor Panel & Rear Floor Member
28 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 51968D | Hook, Transport, Rear LH |
| 57601B | Member Sub-assy, Rear Floor Side, Front RH |
| 57602B | Member Sub-assy, Rear Floor Side, Front LH |
| 57603A | Member Sub-assy, Rear Floor Side, Rear RH |
| 57604A | Member Sub-assy, Rear Floor Side, Rear LH |
| 57605C | Member Sub-assy, Rear Floor Cross |
| 57606C | Member Sub-assy, Rear Floor Cross, NO.2 |
| 57607C | Member Sub-assy, Rear Floor Cross, NO.3 |
| 57608E | Reinforce Sub-assy, Side Member TO Floor, RH |
| 57803A | Reinforcement Sub-assy, Rear Floor Side Member, Rear RH |
| 57804 | Reinforcement Sub-assy, Rear Floor Side Member, Rear LH |
| 58285J | Cover, Center Floor Hole |
| 58307 | Panel Sub-assy, Body Lower Back |
| 58311 | Pan, Rear Floor |
| 58313 | Panel, Rear Floor Side, RH |
| 58314 | Panel, Rear Floor Side, LH |
| 58315D | Extension, Rear Floor Pan, RH |
| 58316D | Extension, Rear Floor Pan, LH |
| 58318C | Bracket, Rear Floor Crossmember |
| 58319H | Plate, Sub Floor |
| 58339D | Bracket, Jack UP |
| 58361E | Reinforcement, Rear Floor Panel, NO.1 |
| 58363D | Reinforcement, Rear Floor Panel, NO.2 RH |
| 58364D | Reinforcement, Rear Floor Panel, NO.2 LH |
| 58371B | Panel, Body Lower Back, Outer |
| 58385H | Bracket, Rear Bumper Cover, NO.1 |
| 74401A | Bracket Sub-assy, Battery, Front |
| 74414H | Panel, Battery Carrier, Rear |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
