Toyota RAV4
2020-06 → present · chassis AXAP54 · catalogue 666210 · Europe
Supported model
Data version 2023-10

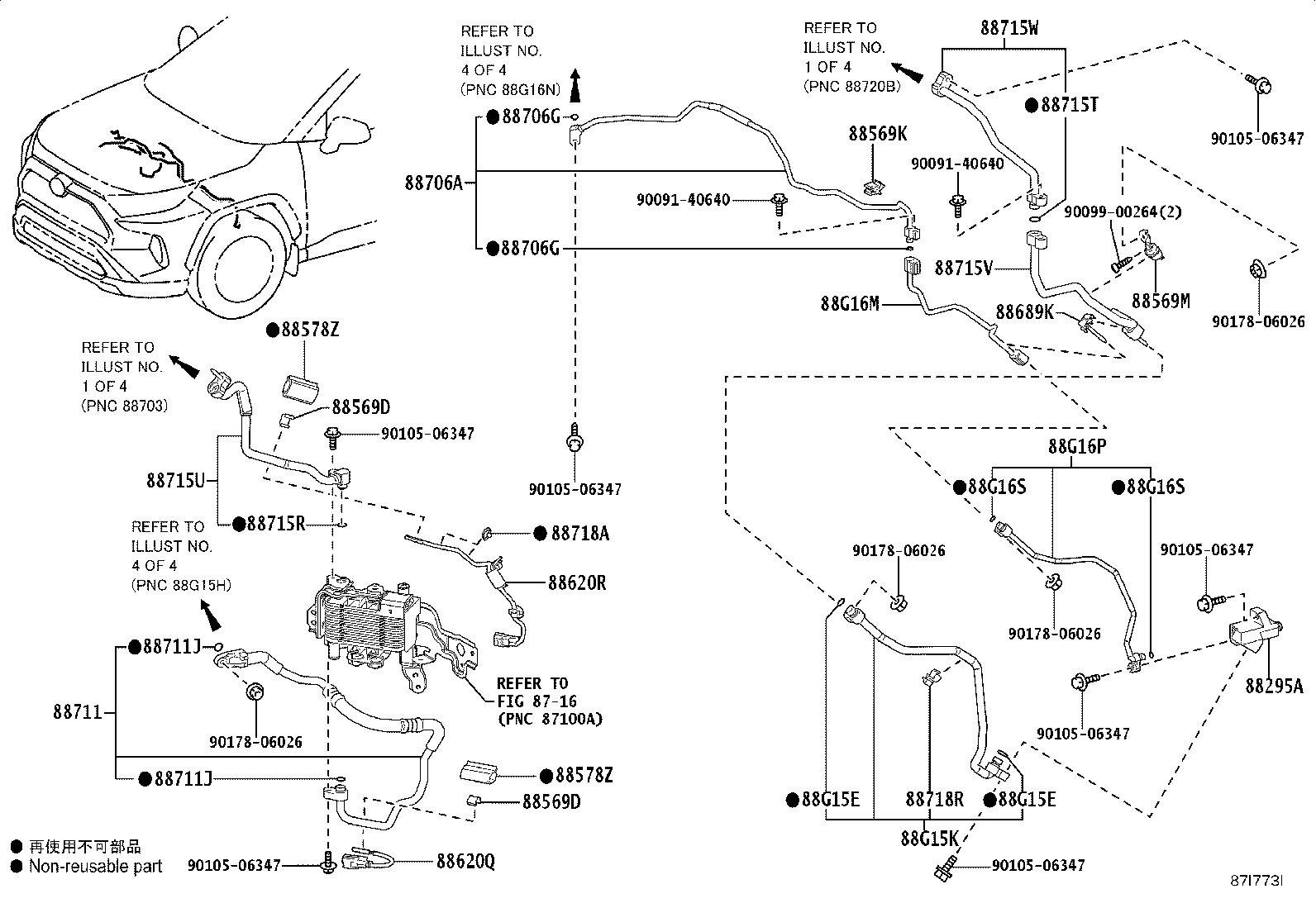

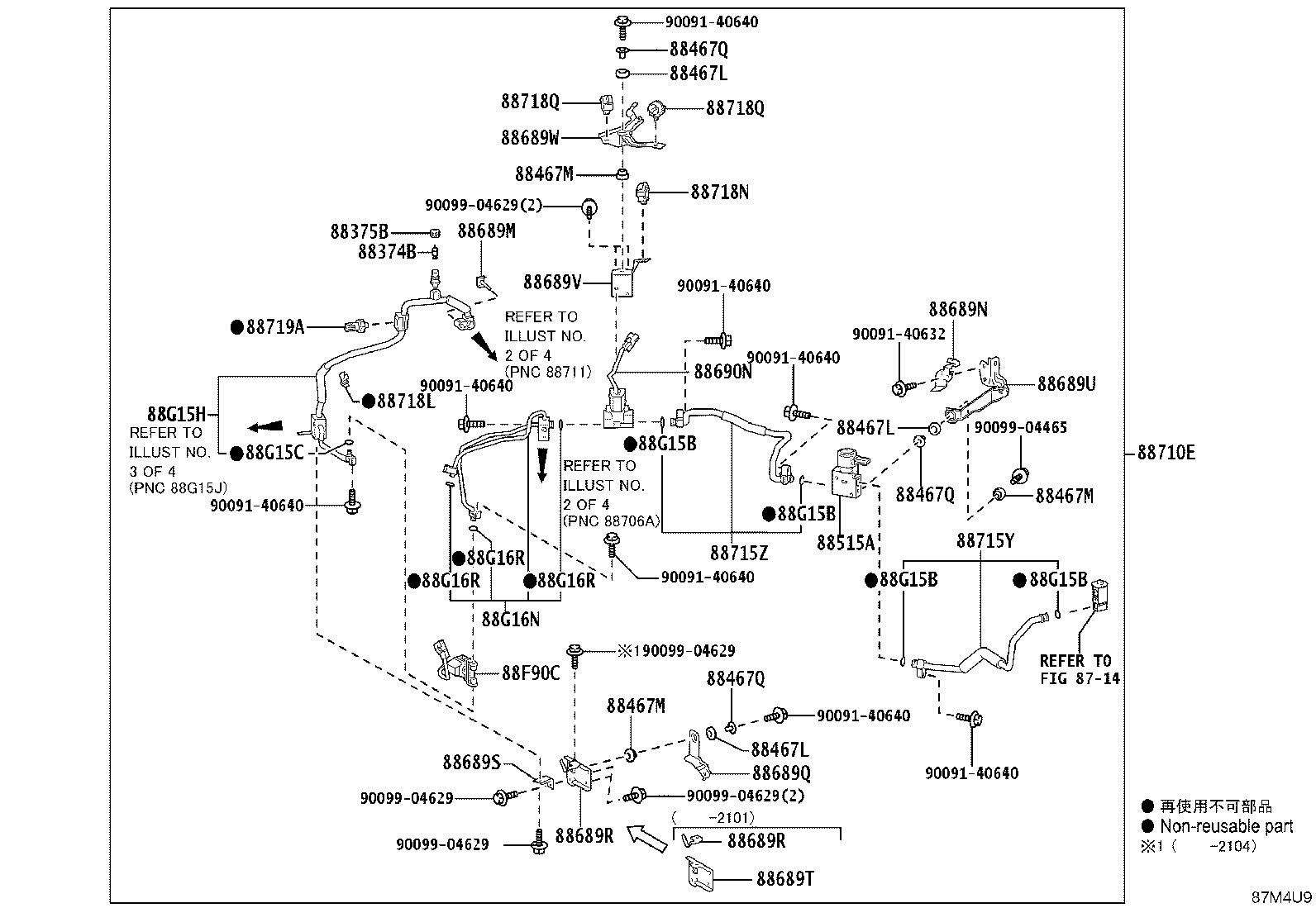

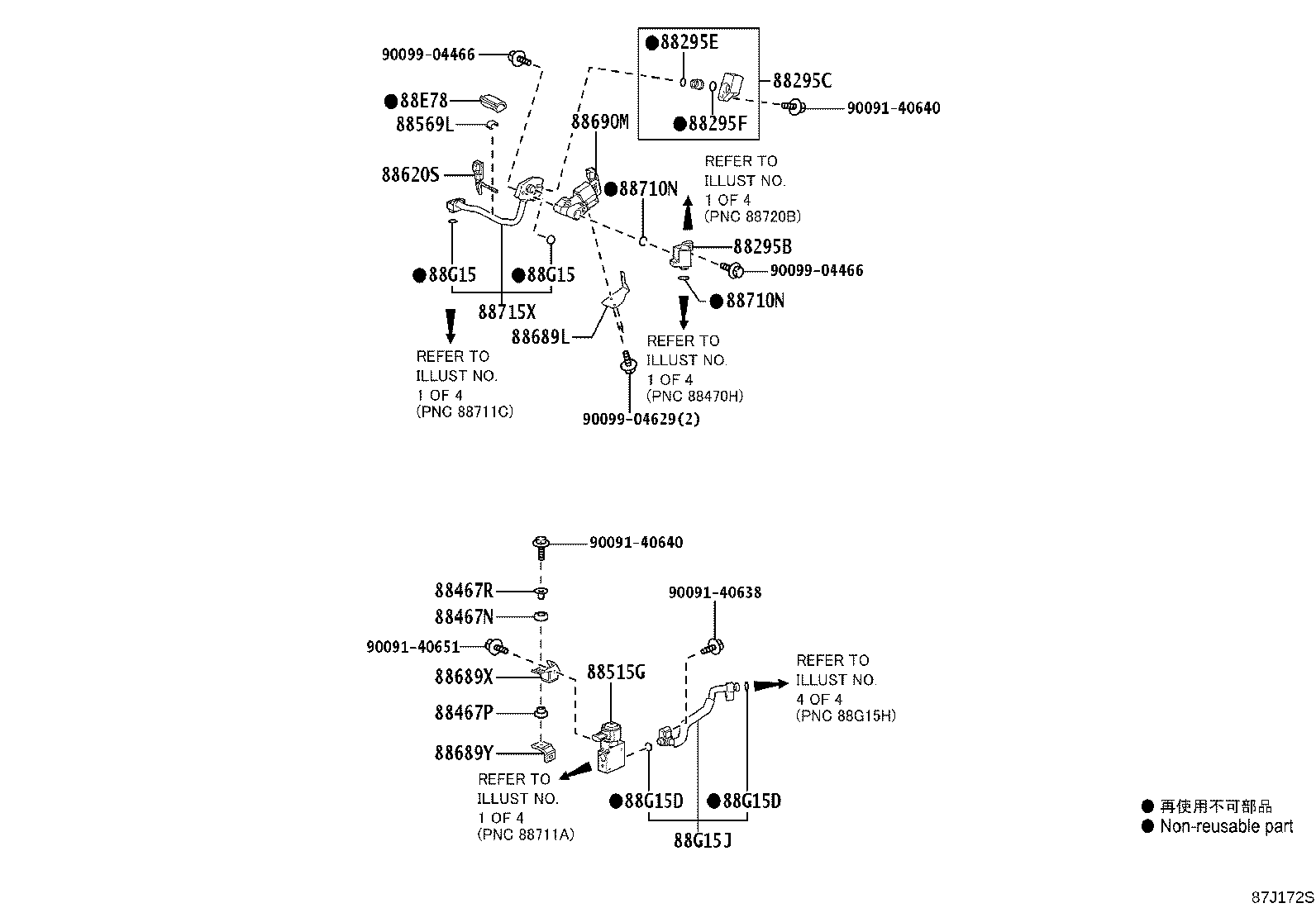

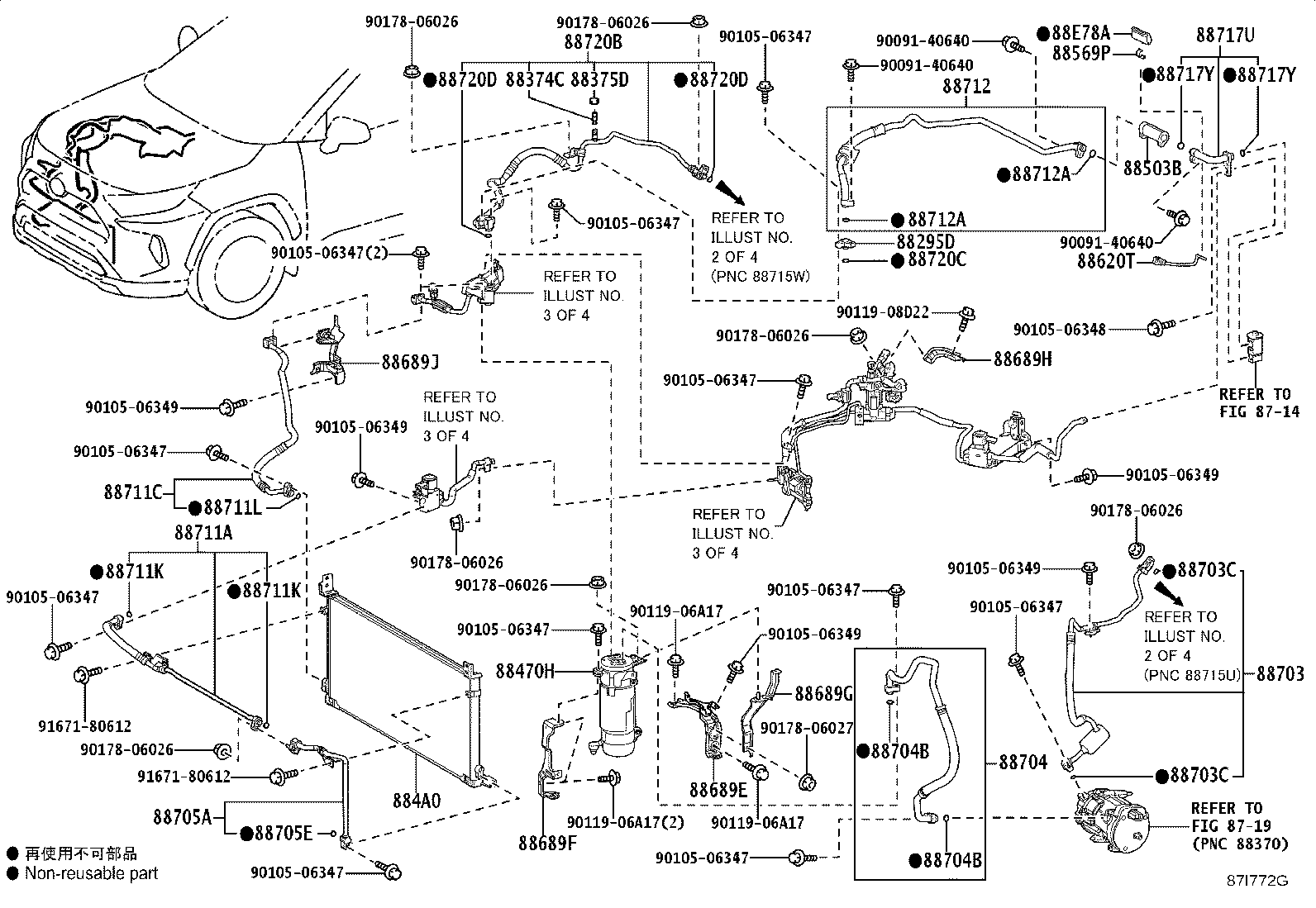

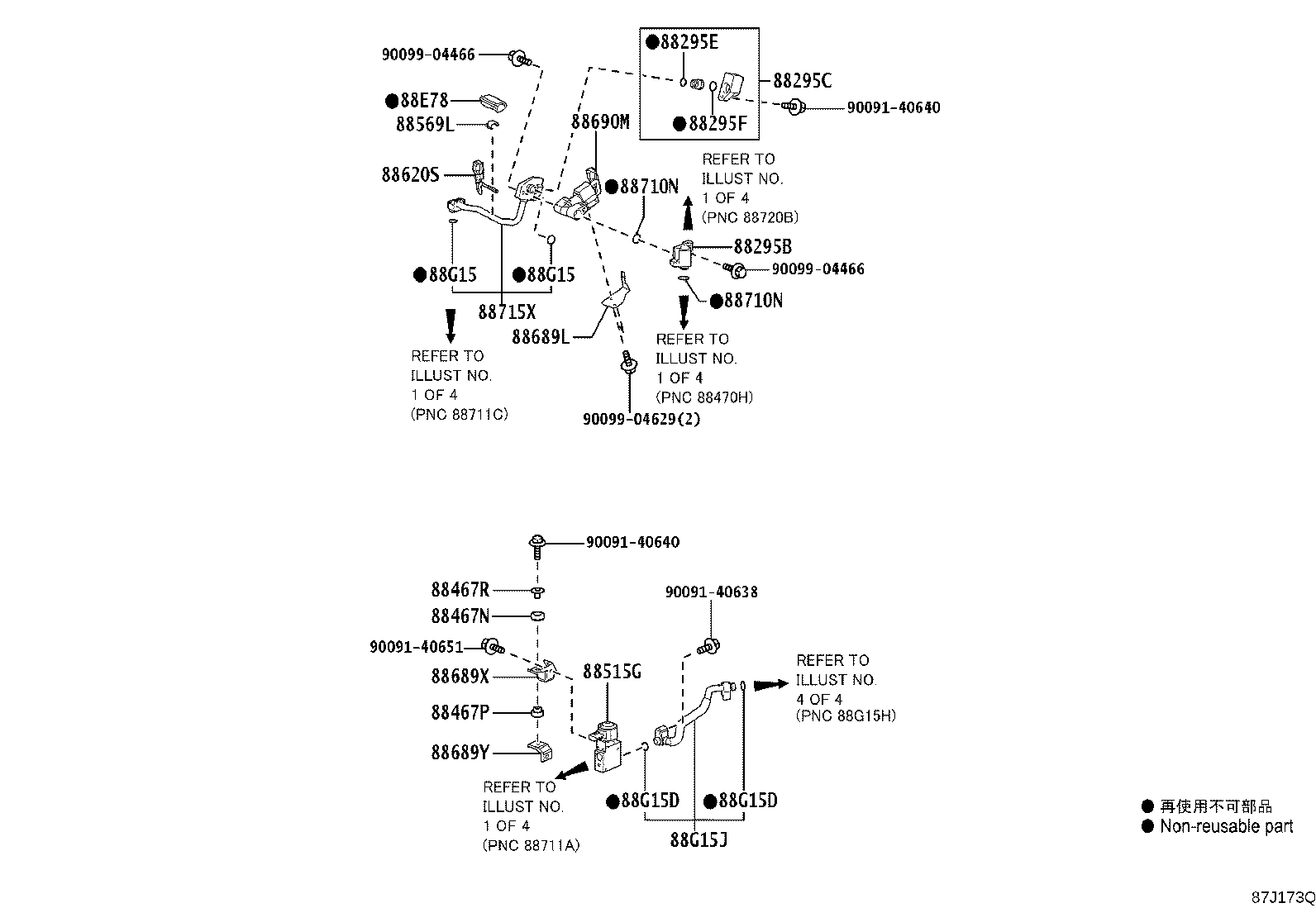

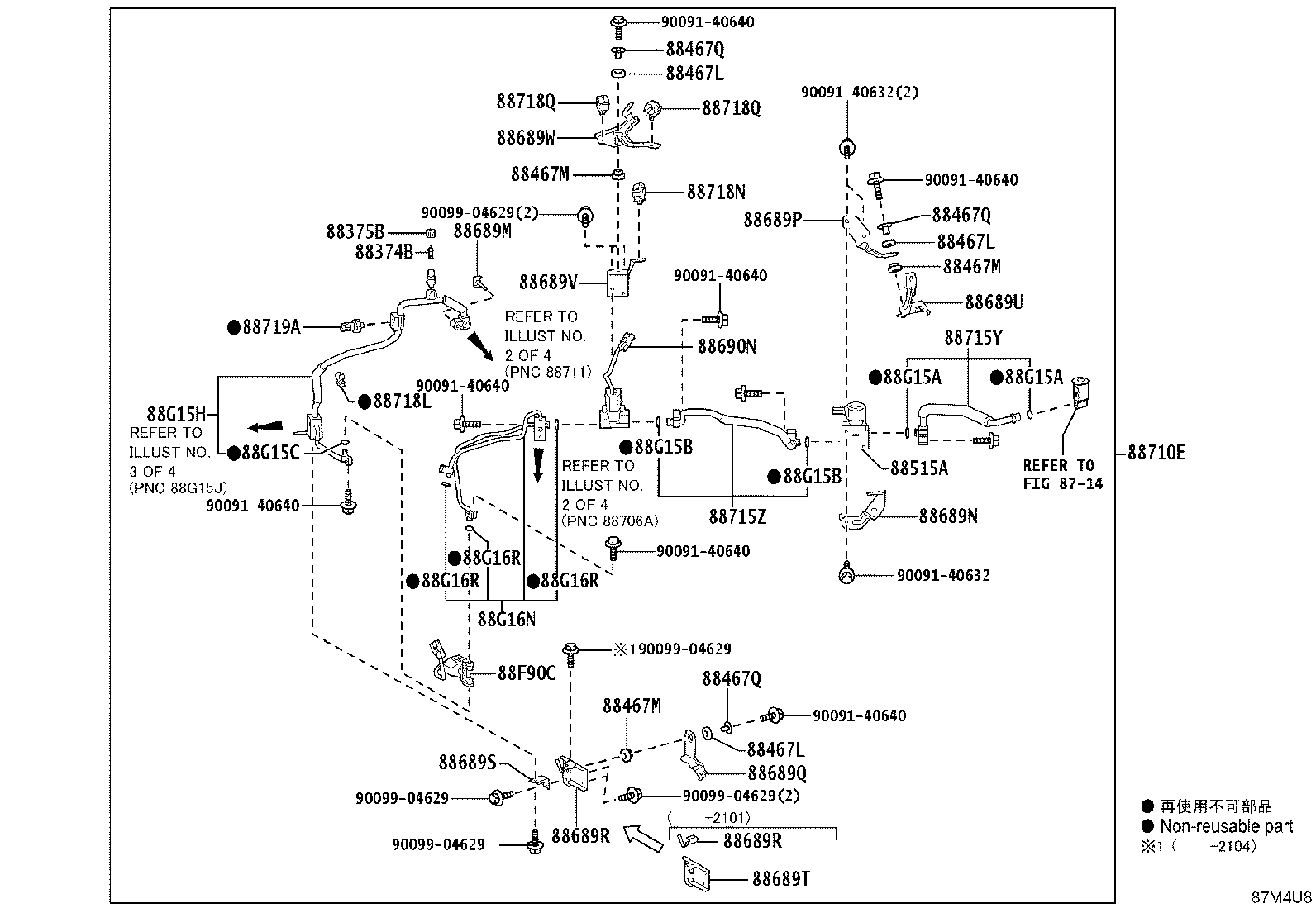

Heating & Air Conditioning - Cooler Piping
106 part groups · 8 illustrations
Part groups
| PNC | Description |
|---|---|
| 88295A | Tube, Valve TO Connector |
| 88295B | Tube, Valve TO Connector, NO.2 |
| 88295C | Tube, Valve TO Connector, NO.3 |
| 88295D | Tube, Valve TO Connector, NO.4 |
| 88295E | Ring, O, NO.1(FOR TUBE, VALVE TO CONNECTOR) |
| 88295F | Ring, O, NO.2(FOR TUBE, VALVE TO CONNECTOR) |
| 88374B | Valve, Service, NO.1 |
| 88374C | Valve, Service, NO.2 |
| 88375B | Cap, Service Valve, NO.1 |
| 88375D | Cap, Service Valve, NO.2 |
| 88467L | Cushion, Cooler, NO.1 |
| 88467M | Cushion, Cooler, NO.2 |
| 88467N | Cushion, Cooler, NO.3 |
| 88467P | Cushion, Cooler, NO.4 |
| 88467Q | Bush, NO.1 |
| 88467R | Bush, NO.2 |
| 88470H | Accumulator Assy |
| 884A0 | Condenser Assy, Cooler |
| 88503B | Regulator Sub-assy, Pressure |
| 88515A | Valve, Cooler Expansion |
| 88515G | Valve, Cooler Expansion, NO.2 |
| 88569D | Clamp, Cooler, NO.1 |
| 88569K | Clamp, Cooler, NO.2 |
| 88569L | Clamp, Cooler, NO.3 |
| 88569M | Clamp, Piping, NO.1 |
| 88569P | Clamp, Cooler, NO.4 |
| 88578Z | Packing, Cooler, NO.1 |
| 88620Q | Thermistor Assy, Air Conditioner NO.1 |
| 88620R | Thermistor Assy, Air Conditioner NO.2 |
| 88620S | Thermistor Assy, Air Conditioner NO.3 |
| 88620T | Thermistor Assy, Air Conditioner NO.4 |
| 88689E | Bracket, Cooler, NO.1 |
| 88689F | Bracket, Cooler, NO.2 |
| 88689G | Bracket, Cooler, NO.3 |
| 88689H | Bracket, Cooler, NO.4 |
| 88689J | Bracket, Cooler, NO.5 |
| 88689K | Bracket, Cooler, NO.6 |
| 88689L | Bracket, Cooler, NO.7 |
| 88689M | Bracket, Cooler, NO.8 |
| 88689N | Bracket, Cooler, NO.9 |
| 88689P | Bracket, Cooler, NO.10 |
| 88689Q | Bracket, Cooler, NO.11 |
| 88689R | Bracket, Cooler, NO.12 |
| 88689S | Bracket, Cooler, NO.13 |
| 88689T | Bracket, Cooler, NO.14 |
| 88689U | Bracket, Cooler, NO.15 |
| 88689V | Bracket, Cooler, NO.16 |
| 88689W | Bracket, Cooler, NO.17 |
| 88689X | Bracket, Cooler, NO.18 |
| 88689Y | Bracket, Cooler, NO.19 |
| 88690M | Valve Assy, Magnet, NO.1 |
| 88690N | Valve Assy, Magnet, NO.2 |
| 88703 | Hose Sub-assy, Discharge |
| 88703C | Ring, O(FOR DISCHARGE HOSE) |
| 88704 | Hose Sub-assy, Suction |
| 88704B | Ring, O(FOR SUCTION HOSE) |
| 88705A | Tube Sub-assy, Discharge |
| 88705E | Ring, O, NO.1(FOR DISCHARGE TUBE) |
| 88706A | Tube Sub-assy, Liquid, A |
| 88706G | Ring, O(FOR LIQUID TUBE) |
| 88710E | Tube & Accessory Assy, Air Conditioner |
| 88710N | Ring, O, NO.1(FOR TUBE & ACCESSORY ASSY, AIR CONDITIONER) |
| 88711 | Hose, Cooler Refrigerant Discharge, NO.1 |
| 88711A | Hose, Cooler Refrigerant Discharge, NO.2 |
| 88711C | Hose, Cooler Refrigerant Discharge, NO.3 |
| 88711J | Ring, O, NO.1(FOR DISCHARGE HOSE) |
| 88711K | Ring, O, NO.2(FOR DISCHARGE HOSE) |
| 88711L | Ring, O, NO.3(FOR DISCHARGE HOSE) |
| 88712 | Hose, Cooler Refrigerant Suction, NO.1 |
| 88712A | Ring, O(FOR COOLER REFRIGERANT SUCTION HOSE) |
| 88715R | Ring, O(FOR DISCHARGE TUBE) |
| 88715T | Ring, O, NO.3(FOR DISCHARGE TUBE) |
| 88715U | Tube, Discharge, NO.1 |
| 88715V | Tube, Discharge, NO.2 |
| 88715W | Tube, Discharge, NO.3 |
| 88715X | Tube, Discharge, NO.4 |
| 88715Y | Tube, Discharge, NO.5 |
| 88715Z | Tube, Discharge, NO.6 |
| 88717U | Tube, Suction, NO.1 |
| 88717Y | Ring, O, NO.1(FOR SUCTION TUBE) |
| 88718A | Clamp, NO.1(FOR COOLER REFRIGERANT PIPE) |
| 88718L | Clamp, Piping |
| 88718N | Clamp, Piping |
| 88718Q | Clamp, Piping |
| 88718R | Clamp, Piping |
| 88719A | Sensor, Air Conditioner Pressure |
| 88720B | Hose & Accessory, Air Conditioner |
| 88720C | Ring, O, NO.1(HOSE & ACCESSORY ASSY, AIR CONDITIONER) |
| 88720D | Ring, O, NO.2(HOSE & ACCESSORY ASSY, AIR CONDITIONER) |
| 88E78 | Packing, Cooler, NO.2 |
| 88E78A | Packing, Cooler, NO.3 |
| 88F90C | Valve Assy, Magnet NO.3 |
| 88G15 | Ring, O, NO.4(FOR DISCHARGE TUBE) |
| 88G15A | Ring, O, NO.5(FOR DISCHARGE TUBE) |
| 88G15B | Ring, O, NO.6(FOR DISCHARGE TUBE) |
| 88G15C | Ring, O, NO.7(FOR DISCHARGE TUBE) |
| 88G15D | Ring, O, NO.8(FOR DISCHARGE TUBE) |
| 88G15E | Ring, O, NO.9(FOR DISCHARGE TUBE) |
| 88G15H | Tube, Discharge, NO.7 |
| 88G15J | Tube, Discharge, NO.8 |
| 88G15K | Tube, Discharge, NO.9 |
| 88G16M | Tube, Liquid, NO.1 |
| 88G16N | Tube, Liquid, NO.2 |
| 88G16P | Tube, Liquid, NO.3 |
| 88G16R | Ring, O, NO.2(FOR LIQUID TUBE) |
| 88G16S | Ring, O, NO.3(FOR LIQUID TUBE) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
