Toyota Hilux
1972-05 → 1978-07 · chassis RN2# · catalogue 671220 · Europe
Discontinued model
Data version 1978-08

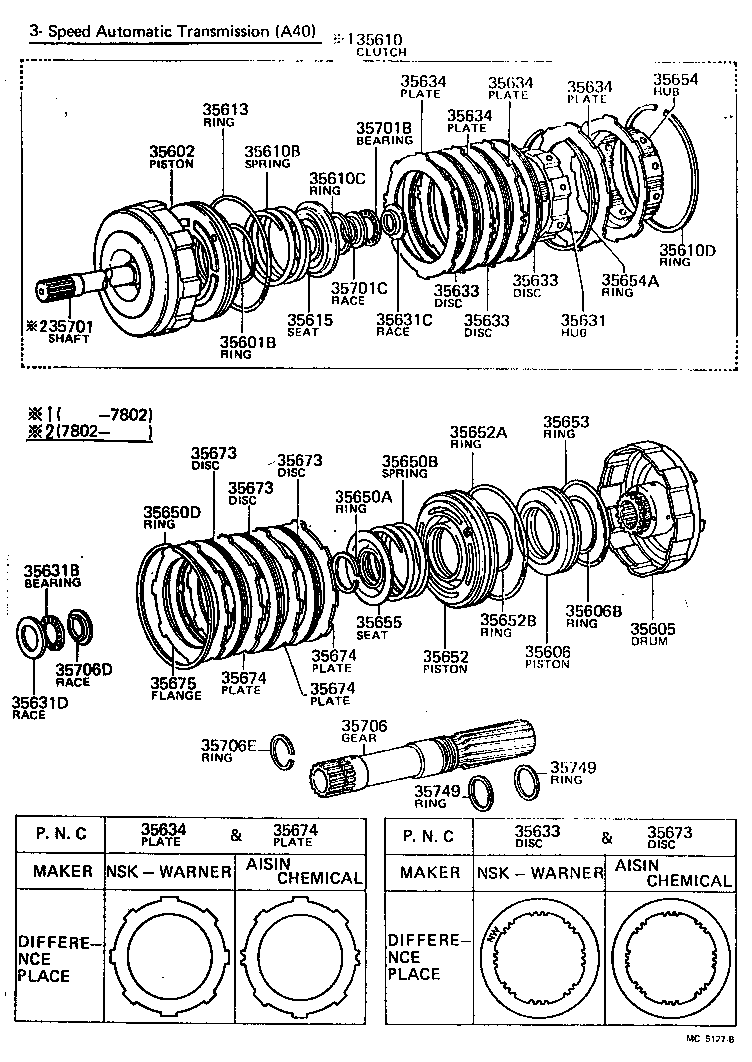

Brake Band & Multiple Disc Clutch (ATM)
73 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 35323 | Ring (FOR OIL SEAL) |
| 35601 | Drum Sub-assy, Clutch |
| 35601B | Ring, O (FOR FRONT CLUTCH DRUM) |
| 35602 | Piston Sub-assy, Front Clutch |
| 35605 | Drum Sub-assy, Rear Clutch W/2ND Sun Gear |
| 35606 | Piston Sub-assy, Rear Clutch |
| 35606B | Ring (FOR REAR CLUTCH PISTON INNER) |
| 35610 | Clutch Assy, Front Multiple Disc |
| 35610B | Spring, Compression (FOR FRONT CLUTCH PISTON RETURN) |
| 35610C | Ring, Shaft Snap (FOR FRONT CLUTCH PISTON RETURN SPRING) |
| 35610D | Ring, Hole Snap (FOR FRONT MULTIPLE DISC CLUTCH) |
| 35613 | Ring, Clutch Piston Oil Seal, Outer |
| 35615 | Seat, Clutch Piston Return Spring |
| 35616 | Washer, Clutch Drum Thrust |
| 35616A | Bearing, Front Clutch Thrust |
| 35618 | Spring, Front Clutch Piston Return |
| 35618A | Ring, Piston Return Spring Set |
| 35631 | Hub, Clutch(FOR MULTIPLE DISC CLUTCH) |
| 35631A | Washer(FOR TOYOGLIDE CLUTCH HUB THRUST) |
| 35631B | Bearing, Thrust(FOR FRONT CLUTCH HUB) |
| 35631C | Race, Thrust Bearing(FOR FRONT CLUTCH HUB FRONT) |
| 35631D | Race, Thrust Bearing(FOR FRONT CLUTCH HUB REAR) |
| 35633 | Disc, Clutch (FOR FRONT CLUTCH) |
| 35634 | Plate, Front Clutch |
| 35639 | Plate, Front Clutch Pressure |
| 35642 | Ring, Clutch Hub Oil Seal |
| 35650 | Clutch Assy, Rear Multiple Disc |
| 35650A | Ring, Shaft Snap (FOR REAR CLUTCH PISTON RETURN SPRING) |
| 35650B | Spring, Compression (FOR REAR CLUTCH PISTON RETURN) |
| 35650C | Washer, Claw (FOR REAR MULTIPLE DISC CLUTCH) |
| 35650D | Ring, Hole Snap (FOR REAR MULTIPLE DISC CLUTCH) |
| 35652 | Piston, Rear Clutch, NO.2 |
| 35652A | Ring (FOR REAR CLUTCH OUTER) |
| 35652B | Ring (FOR REAR CLUTCH PISTON INNER) |
| 35653 | Ring, Rear Clutch Oil Seal, Outer |
| 35654 | Hub, Rear Clutch |
| 35654A | Ring, Hole Snap (FOR REAR CLUTCH HUB) |
| 35655 | Seat, Rear Clutch Piston Return Spring |
| 35673 | Disc, Rear Clutch |
| 35673A | Plate, Rear Clutch Cushion |
| 35674 | Plate, Rear Clutch |
| 35675 | Flange, Rear Clutch |
| 35701 | Shaft Sub-assy, Input |
| 35701B | Bearing, Thrust Needle Roller (FOR INPUT SHAFT REAR) |
| 35701C | Race, Thrust Bearing (FOR INPUT SHAFT REAR) |
| 35706 | Gear Sub-assy, Planetary Sun |
| 35706A | Bearing, Needle Roller (FOR 2ND SUN GEAR) |
| 35706B | Key, Woodruff (FOR 2ND SUN GEAR) |
| 35706C | Ring, O (FOR 2ND SUN GEAR) |
| 35706D | Race, Thrust Bearing (FOR SUN GEAR FRONT) |
| 35706E | Ring, Shaft Snap (FOR SUN GEAR FRONT) |
| 35749 | Ring, Sun Gear Shaft Oil Seal |
| 35803 | Strut Sub-assy, Low Brake Band Apply |
| 35810 | Band Assy, Transmission Brake (FOR FRONT) |
| 35820B | Spring, Compression (FOR LOW SERVO PISTON INNER) |
| 35820C | Washer, Plate (FOR LOW SERVO PISTON RETURN SPRING) |
| 35820D | Spring, Compression (FOR LOW SERVO PISTON RETURN) |
| 35821 | Piston, Low Servo |
| 35821C | Spring, Low Servo Piston Spring Lock Retainer |
| 35821E | Ring, O (FOR SERVO PISTON TO SERVO PISTON CYLINDER) |
| 35821F | Ring, O (FOR SERVO PISTON TO SERVO BODY) |
| 35822 | Rod, Low Servo Piston |
| 35823 | Ring, Servo Piston |
| 35833 | Lever, Front Brake Band Apply |
| 35834 | Bolt, Front Brake Band Apply |
| 35837 | Anchor, Front Brake Band |
| 35840 | Servo Assy, Front |
| 35841 | Body, Front Servo |
| 35841A | Pin (FOR FRONT SERVO BODY) |
| 35841B | Plug, Straight (FOR FRONT SERVO BODY) |
| 35842 | Cylinder, Front Servo Piston |
| 35843 | Tube, Front Servo Apply |
| 35844 | Tube, Front Servo Release |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
