Toyota Hilux
1978-08 → 1984-03 · chassis RN3#,4#,LN3#,4# · catalogue 671230 · Europe
Discontinued model
Data version 1984-05

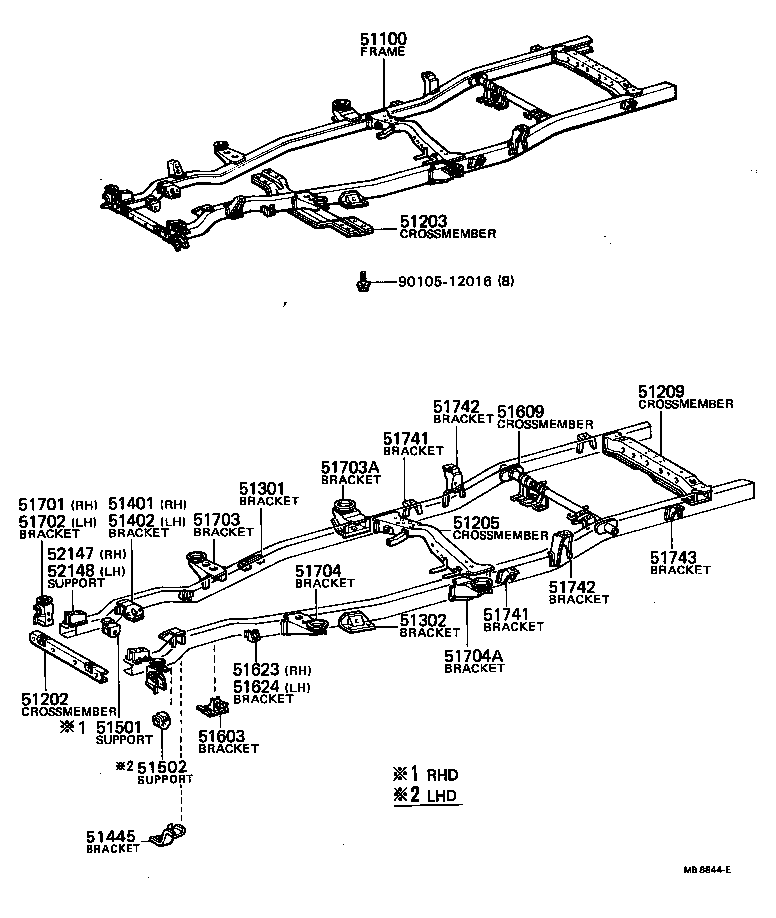

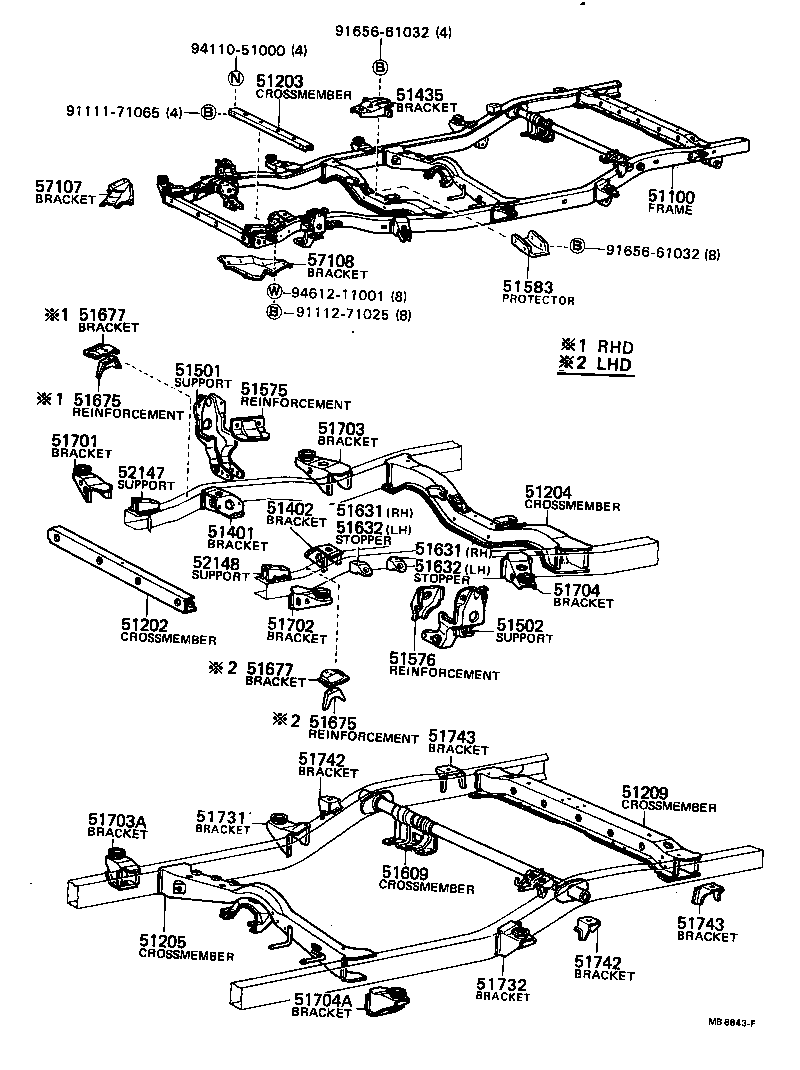

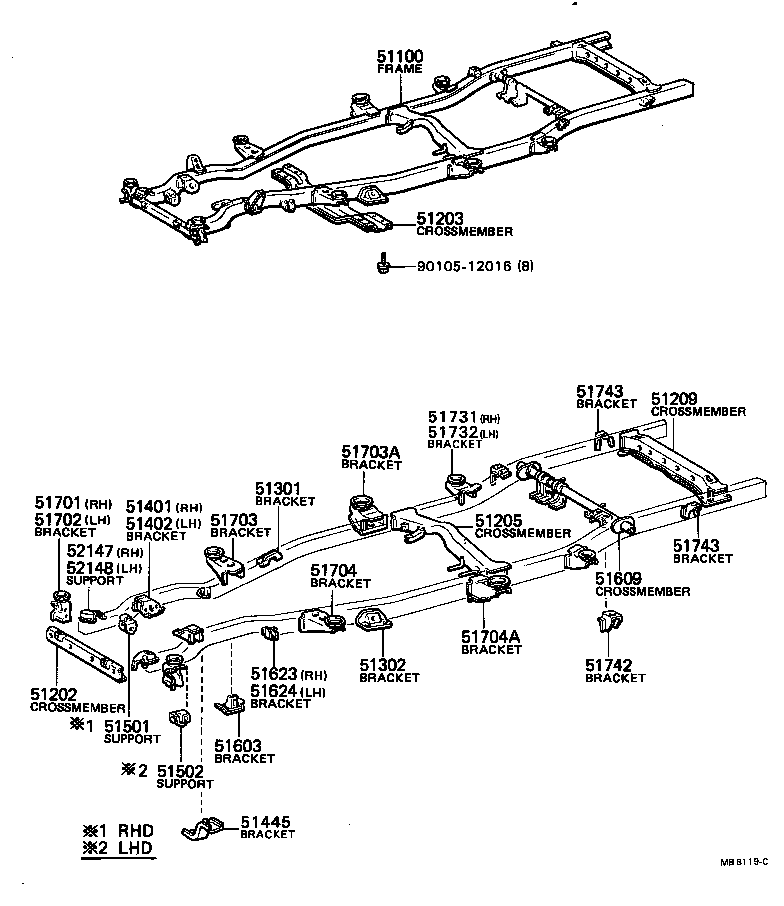

Frame
40 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 51100 | Frame Assy |
| 51202 | Crossmember Sub-assy, Frame, NO.1 |
| 51203 | Crossmember Sub-assy, Frame, NO.2 |
| 51204 | Crossmember Sub-assy, Frame, NO.3 |
| 51205 | Crossmember Sub-assy, Frame, NO.4 |
| 51209 | Crossmember Sub-assy, Frame, NO.8 |
| 51301 | Bracket, Frame NO.2 Crossmember, RH |
| 51302 | Bracket, Frame NO.2 Crossmember, LH |
| 51401 | Bracket Sub-assy, Engine Front Mounting, RH |
| 51402 | Bracket Sub-assy, Engine Front Mounting, LH |
| 51435 | Bracket, Engine Rear Mounting |
| 51445 | Bracket, Engine Under Cover |
| 51501 | Support Sub-assy, Suspension Arm, RH |
| 51502 | Support Sub-assy, Suspension Arm, LH |
| 51575 | Reinforcement, Suspension Arm Support, NO.1 |
| 51576 | Reinforcement, Suspension Arm Support, NO.2 |
| 51583 | Protector, Anchor Arm |
| 51603 | Bracket Sub-assy, Front Suspension Bound |
| 51609 | Crossmember Sub-assy, Rear Shock Absorber Support |
| 51623 | Bracket, Front Spring Bound Stopper, RH |
| 51624 | Bracket, Front Spring Bound Stopper, LH |
| 51631 | Stopper, Front Suspension Rebound, RH |
| 51632 | Stopper, Front Suspension Rebound, LH |
| 51675 | Reinforcement, Steering Gear Box Support |
| 51677 | Bracket, Steering Gear Box |
| 51701 | Bracket Sub-assy, Cab Mounting, NO.1 RH |
| 51702 | Bracket Sub-assy, Cab Mounting, NO.1 LH |
| 51703 | Bracket Sub-assy, Cab Mounting, NO.2, RH |
| 51703A | Bracket Sub-assy, Cab Rear Mounting, RH |
| 51704 | Bracket Sub-assy, Cab Mounting, NO.2 LH |
| 51704A | Bracket Sub-assy, Cab Rear Mounting, LH |
| 51731 | Bracket, Cab Rear Mounting, RH |
| 51732 | Bracket, Cab Rear Mounting, LH |
| 51741 | Bracket, Rear Body Mounting, NO.1 |
| 51742 | Bracket, Body Mounting, NO.2 |
| 51743 | Bracket, Body Mounting, NO.3 |
| 52147 | Support, Front Bumper, RH |
| 52148 | Support, Front Bumper, LH |
| 57107 | Bracket Sub-assy, Strut Bar, RH |
| 57108 | Bracket Sub-assy, Strut Bar, LH |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
