Toyota Hilux
1983-08 → 1998-07 · chassis LN5#,6#,YN5#,6#,RN5#,6# · catalogue 671240 · Europe
Discontinued model
Data version 1999-01

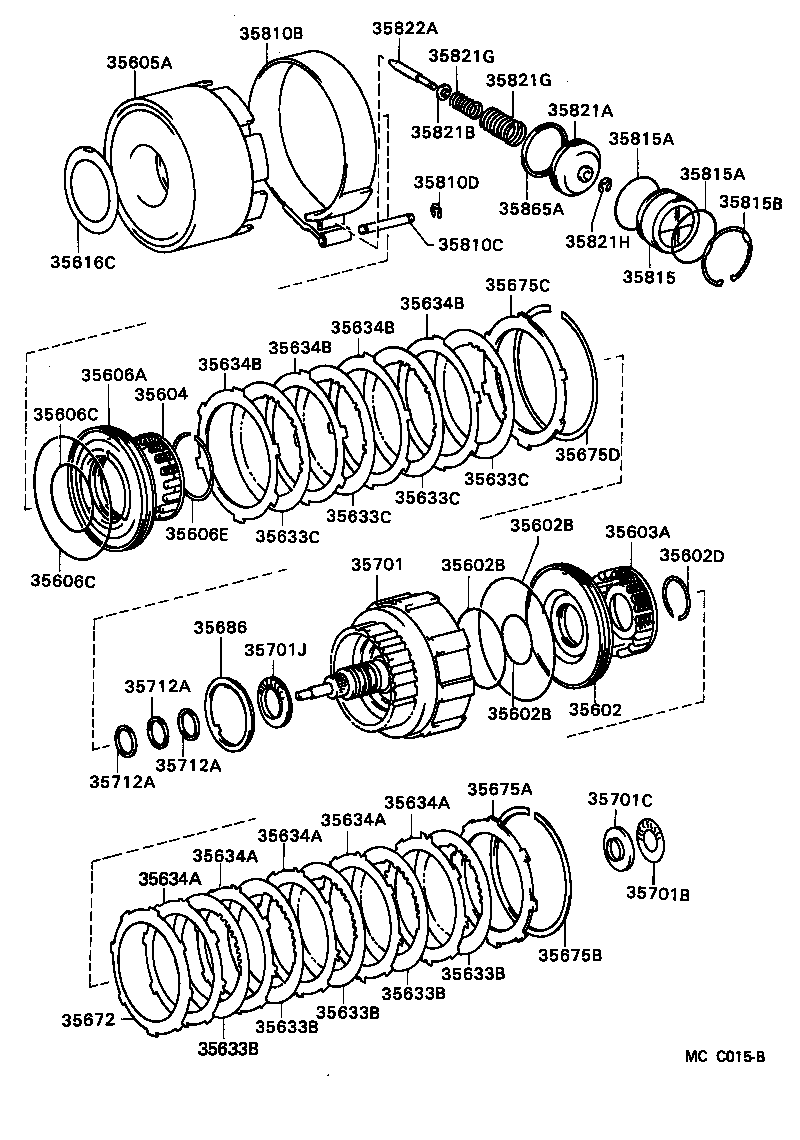

Brake Band & Multiple Disc Clutch (ATM)
65 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 35601B | Ring, O (FOR FRONT CLUTCH DRUM) |
| 35602 | Piston Sub-assy, Front Clutch |
| 35602B | Ring, O (FOR FORWARD CLUTCH PISTON) |
| 35602D | Ring, Shaft Snap(FOR FORWARD CLUTCH PISTON RETURN SPRING) |
| 35603A | Spring Sub-assy, Forward Clutch Return |
| 35604 | Spring Sub-assy, Direct Clutch Return |
| 35605 | Drum Sub-assy, Rear Clutch W/2ND Sun Gear |
| 35605A | Drum Sub-assy, Direct Clutch |
| 35606 | Piston Sub-assy, Rear Clutch |
| 35606A | Piston Sub-assy, Direct Clutch |
| 35606B | Ring (FOR REAR CLUTCH PISTON INNER) |
| 35606C | Ring, O (FOR DIRECT CLUTCH PISTON) |
| 35606E | Ring, Shaft Snap (FOR DIRECT CLUTCH PISTON RETURN SPRING) |
| 35610B | Spring, Compression (FOR FRONT CLUTCH PISTON RETURN) |
| 35610C | Ring, Shaft Snap (FOR FRONT CLUTCH PISTON RETURN SPRING) |
| 35610D | Ring, Hole Snap (FOR FRONT MULTIPLE DISC CLUTCH) |
| 35613 | Ring, Clutch Piston Oil Seal, Outer |
| 35615 | Seat, Clutch Piston Return Spring |
| 35616C | Washer, Clutch Drum Thrust (FOR DIRECT CLUTCH DRUM) |
| 35631 | Hub, Clutch(FOR MULTIPLE DISC CLUTCH) |
| 35631B | Bearing, Thrust(FOR FRONT CLUTCH HUB) |
| 35631C | Race, Thrust Bearing(FOR FRONT CLUTCH HUB FRONT) |
| 35631D | Race, Thrust Bearing(FOR FRONT CLUTCH HUB REAR) |
| 35633 | Disc, Clutch (FOR FRONT CLUTCH) |
| 35633B | Disc, Clutch (FOR FORWARD MULTIPLE DISC CLUTCH) |
| 35633C | Disc, Clutch (FOR DIRECT MULTIPLE DISC CLUTCH) |
| 35634 | Plate, Front Clutch |
| 35634A | Plate, Clutch (FOR FORWARD MULTIPLE DISC CLUTCH) |
| 35634B | Plate, Clutch (FOR DIRECT MULTIPLE DISC CLUTCH) |
| 35650A | Ring, Shaft Snap (FOR REAR CLUTCH PISTON RETURN SPRING) |
| 35650B | Spring, Compression (FOR REAR CLUTCH PISTON RETURN) |
| 35650D | Ring, Hole Snap (FOR REAR MULTIPLE DISC CLUTCH) |
| 35652 | Piston, Rear Clutch, NO.2 |
| 35652A | Ring (FOR REAR CLUTCH OUTER) |
| 35652B | Ring (FOR REAR CLUTCH PISTON INNER) |
| 35653 | Ring, Rear Clutch Oil Seal, Outer |
| 35654 | Hub, Rear Clutch |
| 35654A | Ring, Hole Snap (FOR REAR CLUTCH HUB) |
| 35655 | Seat, Rear Clutch Piston Return Spring |
| 35672 | Plate, Clutch Cushion |
| 35673 | Disc, Rear Clutch |
| 35674 | Plate, Rear Clutch |
| 35675 | Flange, Rear Clutch |
| 35675A | Flange, Forward Clutch |
| 35675B | Ring, Hole Snap (FOR FORWARD CLUTCH FLANGE) |
| 35675C | Flange, Direct Clutch |
| 35675D | Ring, Hole Snap (FOR DIRECT CLUTCH FLANGE) |
| 35686 | Washer, Clutch Drum Thrust (FOR INPUT SHAFT) |
| 35701 | Shaft Sub-assy, Input |
| 35701B | Bearing, Thrust Needle Roller (FOR INPUT SHAFT REAR) |
| 35701C | Race, Thrust Bearing (FOR INPUT SHAFT REAR) |
| 35701J | Bearing, Thrust Needle Roller (FOR INPUT SHAFT FRONT) |
| 35712A | Ring, Input Shaft Oil Seal |
| 35810B | Band Assy, 2ND Coast Brake |
| 35810C | Pin (FOR 2ND COAST BRAKE BAND) |
| 35810D | Ring, E (FOR 2ND COAST BRAKE BAND PIN) |
| 35815 | Cover, 2ND Coast Brake |
| 35815A | Ring, O (FOR 2ND COAST BRAKE COVER) |
| 35815B | Ring, Hole Snap (FOR 2ND COAST BRAKE COVER) |
| 35821A | Piston, 2ND Coast Brake |
| 35821B | Washer, Plate (FOR 2ND COAST BRAKE PISTON) |
| 35821G | Spring, Compression (FOR 2ND COAST BRAKE PISTON) |
| 35821H | Ring, E (FOR 2ND COAST BRAKE PISTON) |
| 35822A | Rod, 2ND Coast Brake Piston |
| 35865A | Ring, 2ND Coast Brake Piston Oil Seal |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
