Toyota Hilux
1983-08 → 1998-07 · chassis LN5#,6#,YN5#,6#,RN5#,6# · catalogue 671240 · Europe
Discontinued model
Data version 1999-01

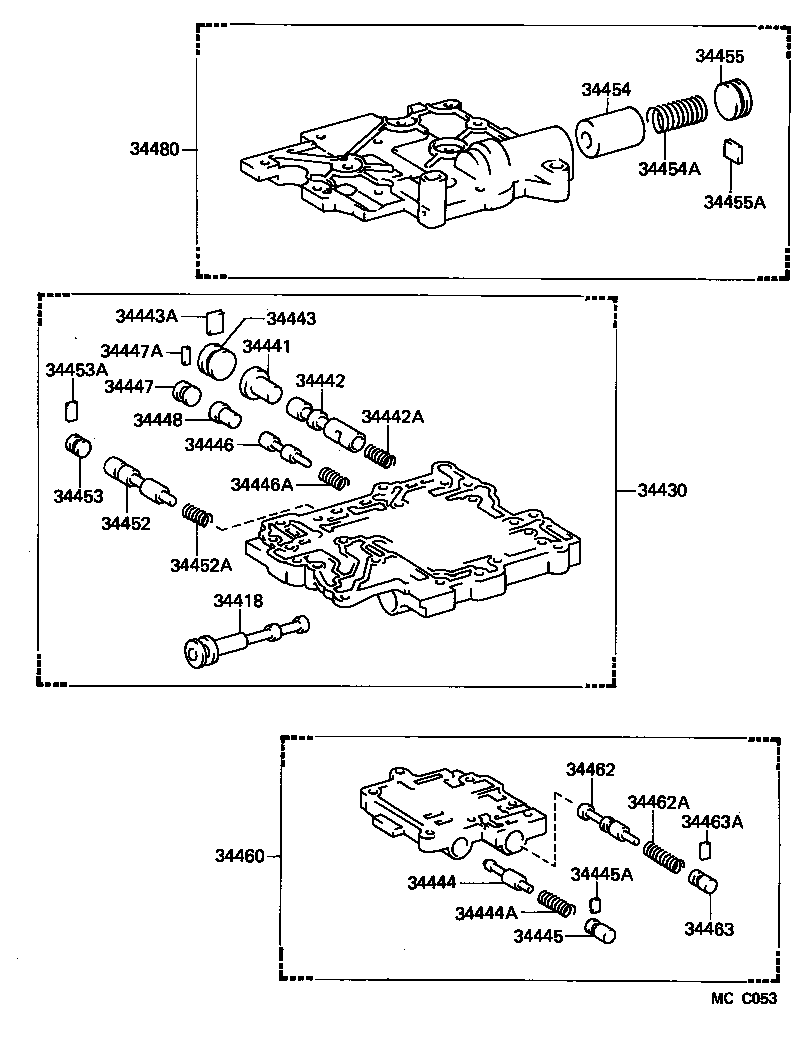

Transfer Valve Body & Valve Lever
52 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 34409 | Spring Sub-assy, Transfer Manual Detent |
| 34410A | Strainer, Oil (FOR TRANSFER VALVE BODY) |
| 34418 | Valve, Transfer Manual |
| 34430 | Body Assy, Transfer Lower Valve, NO.1 |
| 34432 | Plate, Transfer Valve Body, Upper |
| 34433 | Gasket, Transfer Upper Valve Body, NO.1 |
| 34434 | Gasket, Transfer Upper Valve Body, NO.2 |
| 34435 | Plate, Transfer Valve Body, Lower |
| 34436 | Gasket, Transfer Lower Valve Body, NO.1 |
| 34437 | Gasket, Transfer Lower Valve Body, NO.2 |
| 34441 | Valve, Low-high Shift Control |
| 34442 | Valve, Low-high Shift |
| 34442A | Spring, Compression(FOR LOW-HIGH SHIFT VALVE) |
| 34443 | Plug, Low-high Shift Valve |
| 34443A | Key, Straight(FOR LOW-HIGH SHIFT VALVE PLUG) |
| 34444 | Valve, Low-high Shift Timing |
| 34444A | Spring, Compression(FOR LOW-HIGH SHIFT TIMING VALVE) |
| 34445 | Plug, Low-high Shift Timing Valve |
| 34445A | Seat(FOR LOW-HIGH SHIFT TIMING VALVE PLUG) |
| 34446 | Valve, Low-high Signal |
| 34446A | Spring, Compression(FOR LOW-HIGH SIGNAL VALVE) |
| 34447 | Plug, Low-high Signal Valve |
| 34447A | Seat(FOR LOW-HIGH SIGNAL VALVE PLUG) |
| 34448 | Valve, Low-high Signal Control |
| 34452 | Valve, Transfer Direct Clutch Modulator |
| 34452A | Spring (FOR TRANSFER DIRECT CLUTCH MODULATOR VALVE) |
| 34453 | Plug, Direct Clutch Modulator Valve |
| 34453A | Seat (FOR DIRECT CLUTCH MODULATOR VALVE PLUG) |
| 34454 | Valve, Transfer Direct Clutch Accumulator |
| 34454A | Spring (FOR TRANSFER CLUTCH ACCUMULATOR VALVE) |
| 34455 | Plug, Transfer Direct Clutch Accumulator |
| 34455A | Key (For Transfer Direct Clutch Accumulator Plug |
| 34460 | Body Assy, Transfer Lower Valve, NO.2 |
| 34462 | Valve, High-low Orifice Control |
| 34462A | Spring, Compression(FOR HIGH-LOW ORIFICE CONTROL VALVE) |
| 34463 | Plug, High-low Orifice Control Valve |
| 34463A | Seat(FOR HIGH-LOW ORIFICE CONTROL VALVE PLUG) |
| 34471 | Cover, Low Speed Brake Accumulator |
| 34471A | Ring, O (FOR LOW SPEED BRAKE ACCUMULATOR COVER) |
| 34471B | Piston, Low Speed Brake Accumulator |
| 34471C | Ring, O (FOR LOW SPEED BRAKE ACCUMULATOR PISTON) |
| 34471D | Ring, O (FOR LOW SPEED BRAKE ACCUMULATOR PISTON) |
| 34471E | Spring (FOR LOW SPEED BRAKE ACCUMULATOR PISTON) |
| 34480 | Body Assy, Transfer Upper Valve |
| 34480A | Ball (FOR TRANSFER UPPER VALVE BODY) |
| 34550 | Lever Assy, Transfer Manual Valve |
| 34550A | Pin, Slotted Spring (FOR TRANSFER MANUAL VALVE LEVER) |
| 34550B | Spacer (FOR TRANSFER MANUAL VALVE LEVER) |
| 34561 | Shaft, Transfer Manual Valve Lever |
| 34561A | Seal, Oil (FOR TRANSFER MANUAL VALVE LEVER SHAFT) |
| 34599 | Cover, Transfer Manual Detent Spring |
| 35574A | Lever, Transfer Control Shaft |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
