Toyota 4-Runner Truck
1983-08 → 1989-03 · chassis RN5#,6#,7#,VZN6#,LN5#,6# · catalogue 671440 · Europe
Discontinued model
Data version 1989-05
Winch
67 part groups · 3 illustrations
Part groups

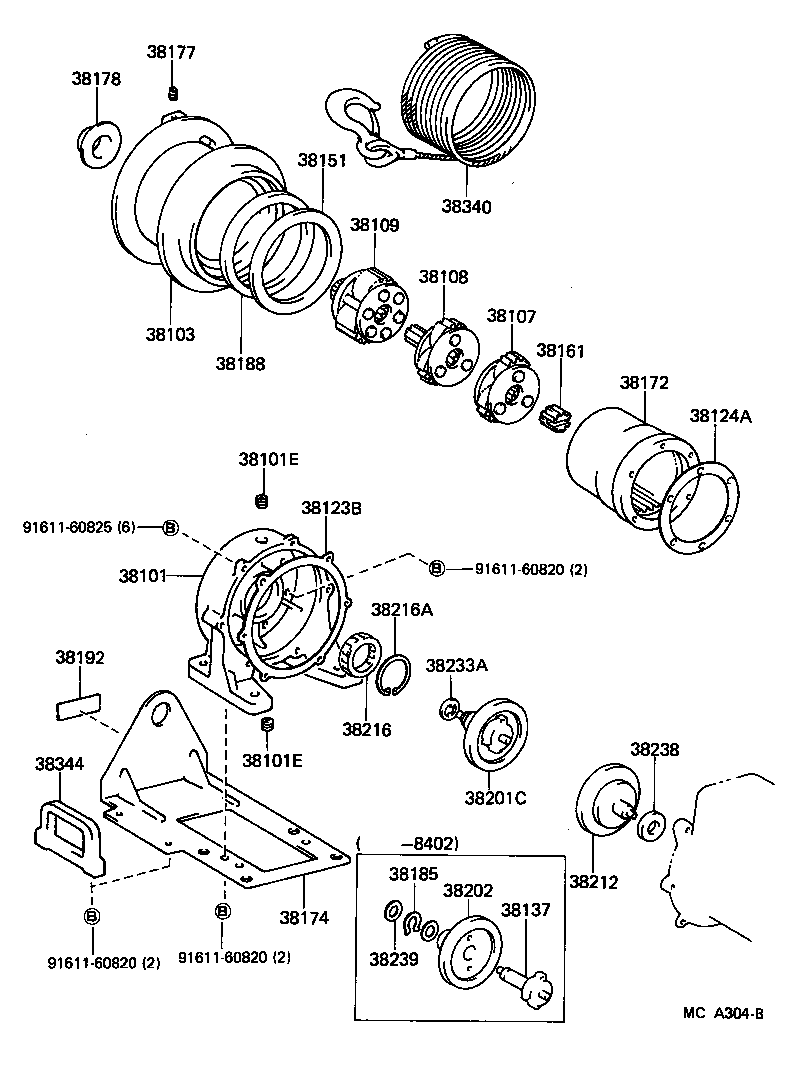

| PNC | Description |
|---|---|
| 38101 | Case Sub-assy, Winch Gear |
| 38101E | Plug (FOR WINCH GEAR CASE) |
| 38103 | Drum Sub-assy, Winch |
| 38107 | Gear Sub-assy, Winch Planetary, NO.1 |
| 38108 | Gear Sub-assy, Winch Planetary, NO.2 |
| 38109 | Gear Sub-assy, Winch Planetary, NO.3 |
| 38110 | Winch Assy |
| 38116 | Cover, Winch |
| 38123B | Gasket, Winch Gear Case |
| 38124A | Gasket, Ring Gear |
| 38137 | Shaft, Winch Input |
| 38151 | Spacer, Winch Drum, NO.1 |
| 38161 | Gear, Winch Planetary Sun |
| 38172 | Gear, Winch Ring |
| 38174 | Plate, Winch Gear Case |
| 38177 | Bolt, Winch Set |
| 38178 | Bush, Drum Thrust |
| 38185 | Ring, Clutch Outer Race Snap |
| 38188 | Seal, Winch Drum Oil |
| 38191 | Plate, Winch Caution, NO.1 |
| 38192 | Plate, Winch Caution, NO.2 |
| 38193 | Plate, Winch Caution, NO.3 |
| 38194A | Plate, Caution, NO.4 |
| 38201C | Brake Sub-assy, Winch |
| 38202 | Race Sub-assy, Clutch, Outer |
| 38212 | Guide, Inner Disc |
| 38216 | Clutch, Winch 1 Way |
| 38216A | Ring, Snap (FOR 1 WAY CLUTCH) |
| 38233A | Washer, Input Shaft Thrust, NO.2 |
| 38238 | Bush, Thrust, NO.1 |
| 38239 | Bush, Thrust, NO.2 |
| 38340 | Wire Assy, Winch Chain |
| 38344 | Guide, Winch Wire |
| 38389A | Bumper, Winch Lower Guard |
| 38391A | Gusset, NO.1 Crossmember, RH |
| 38392A | Gusset, NO.1 Crossmember, LH |
| 38393A | Bar, Winch Side Strut, RH |
| 38394A | Bar, Winch Side Strut, LH |
| 38395A | Stay, Winch Lower, RH |
| 38396A | Stay, Winch Lower, LH |
| 38397A | Base, Winch Upper |
| 38398A | Bar, Winch Cross Strut |
| 38399A | Bracket, Side Strut Lower |

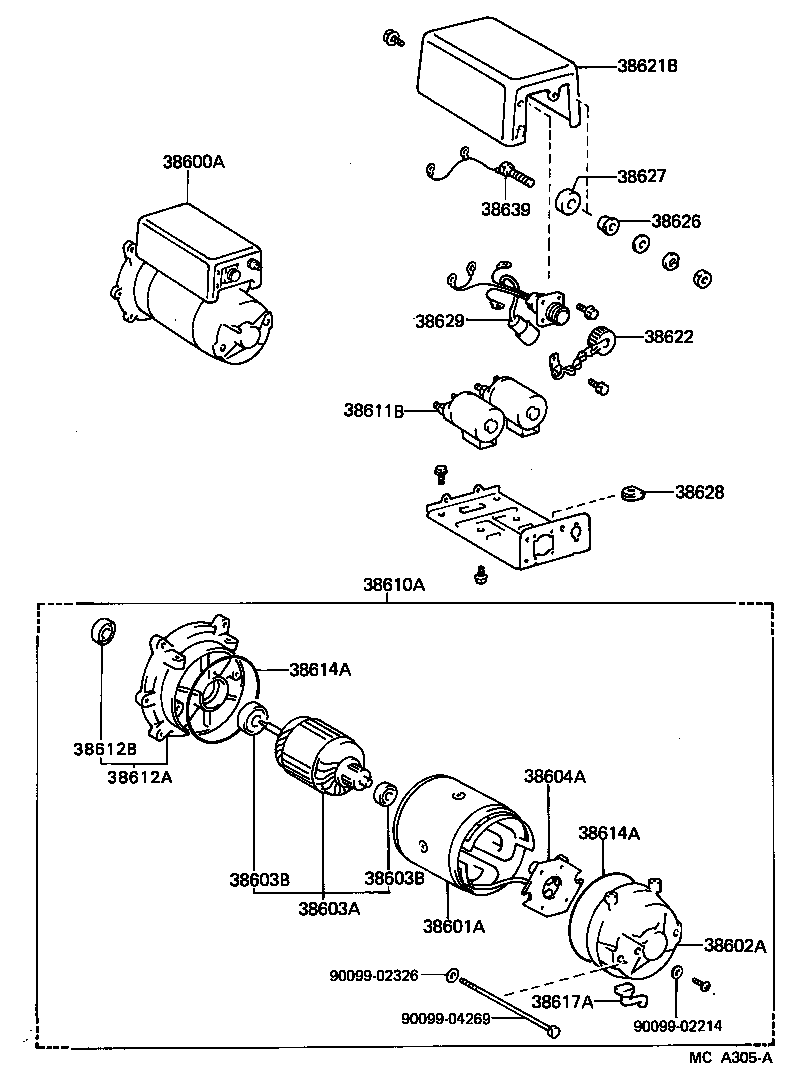

| 38600A | Motor Assy, W/Magnet Switch, Winch |
| 38601A | Yoke Sub-assy, Winch Motor |
| 38602A | Frame Sub-assy, Cummutator End (FOR WINCH MOTER) |
| 38603A | Armature Sub-assy, Winch Motor |
| 38603B | Bearing, NO.1 (FOR WINCH MOTOR ARMATURE) |
| 38604A | Holder Assy, Winch Motor Brush |
| 38610A | Motor Assy, Winch |
| 38611B | Switch, Magnet, NO.2 (FOR WINCH MOTOR) |
| 38612A | Frame, Winch Motor End |
| 38612B | Seal, Oil (FOR FRAME END) |
| 38614A | Ring, O(FOR WINCH MOTOR) |
| 38617A | Duct, Cover Winch |
| 38621B | Cover, Magnet Switch Winch |
| 38622 | Cover, Connector Winch |
| 38626 | Bushing, Stepped Female Winch Motor |
| 38627 | Bushing, Stepped Male Winch Motor |
| 38628 | Gromet, Winch |
| 38629 | Wire, Winch Motor |
| 38639 | Wire (FOR WINCH MOTOR) |
| 38640 | Switch Assy, Winch Control |
| 38640A | Bulb (FOR WINCH CONTROL SWITCH) |
| 38641 | Gasket (FOR WINCH CONTROL SWITCH) |
| 38642 | Screw (FOR WINCH CONTROL SWITCH) |
| 38659 | Cover, Winch Control Switch |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
