Toyota Hilux (JPP)
1988-08 → 1997-08 · chassis RN1##,YN85,90,1##,LN85,90,1##,VZN130,KZN130 · catalogue 671550 · Europe
Discontinued model
Data version 1998-04

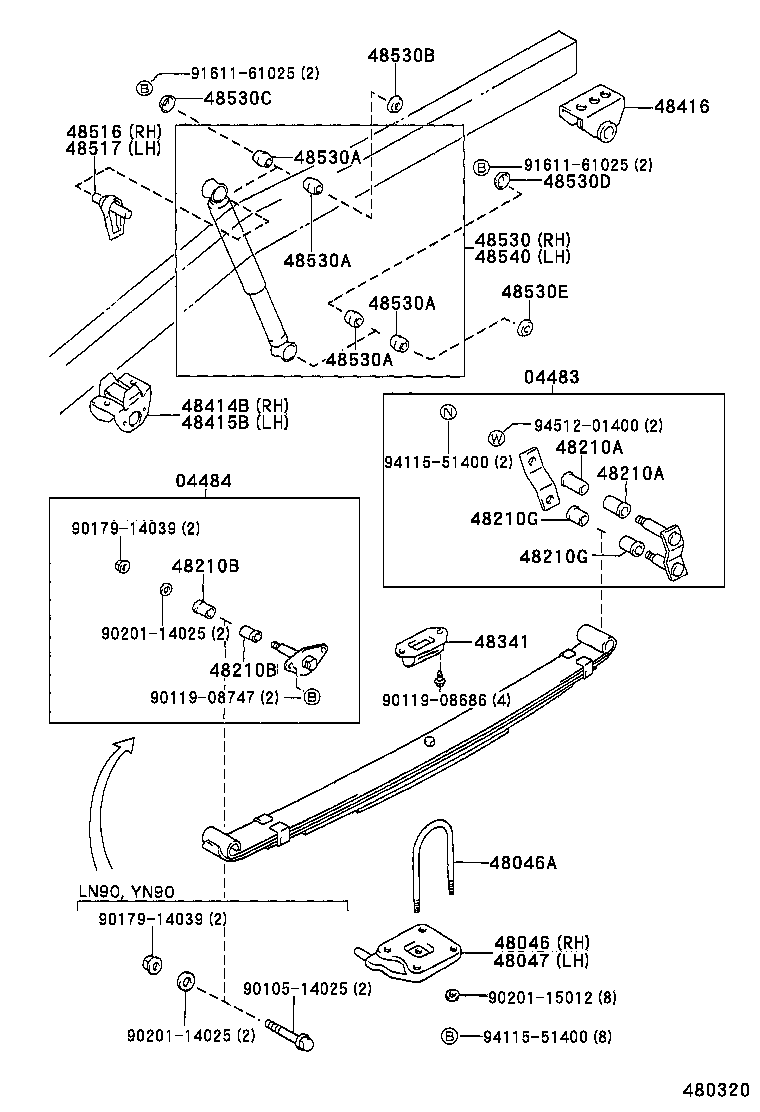

Dashed callouts are standard fasteners the factory draws but does not list
as separate parts — there is no part number behind them.
| Part number | Description | Fitment | Price | |
|---|---|---|---|---|
| 04483 — Shackle Kit, Rear Spring | ||||
| 04483-35040 |
Shackle Kit, Rear Spring
1988-08 → —
|
LN105,YN106 JPP | — | |
| 04483-35051 |
Shackle Kit, Rear Spring
1988-08 → 1991-08
ended
|
LN85,YN85 JPP | — | |
| 04483-35070 |
Shackle Kit, Rear Spring
1988-08 → —
|
LN108,110,90,RN106,110,YN110,90 JPP | — | |
| 04483-35080 |
Shackle Kit, Rear Spring
1991-08 → —
|
LN85,YN85 JPP | — | |
| 04484 — Pin Kit, Rear Spring | ||||
| 04482-35030 |
Pin Kit, Rear Spring
1988-08 → 1991-08
ended
|
LN105,85,YN106,85 JPP | — | |
| 04484-35060 |
Pin Kit, Rear Spring
1991-08 → —
|
LN105,YN106 JPP | — | |
| 04484-35060 |
Pin Kit, Rear Spring
1991-08 → —
|
LN85,YN85 JPP | — | |
| 48046 — Seat Sub-assy, Spring U Bolt, RH | ||||
| 48046-35140 |
Seat Sub-assy, Spring U Bolt, RH
1988-08 → —
|
LN85,90,YN85,90 JPP | — | |
| 48046-35170 |
Seat Sub-assy, Spring U Bolt, RH
1988-08 → —
|
LN10#,110,RN106,110,YN106,110 JPP | — | |
| 48046A — Bolt, U(FOR REAR SPRING) | ||||
| 90117-14008 note |
Bolt, U(FOR REAR SPRING)
1988-08 → —
|
LN110,RN106,110,YN110 JPP T1 | — | |
| 90117-14039 note |
Bolt, U(FOR REAR SPRING)
1988-08 → —
|
LN90,YN90 JPP | — | |
| 90117-14040 note |
Bolt, U(FOR REAR SPRING)
1988-08 → —
|
LN85,YN85 JPP | — | |
| 90117-14044 note |
Bolt, U(FOR REAR SPRING)
1988-08 → —
|
RN106 JPP TW1;LN10#,YN106 JPP | — | |
| 48047 — Seat Sub-assy, Spring U Bolt, LH | ||||
| 48046-35140 |
Seat Sub-assy, Spring U Bolt, LH
1988-08 → —
|
LN85,90,YN85,90 JPP | — | |
| 48046-35170 |
Seat Sub-assy, Spring U Bolt, LH
1988-08 → —
|
LN10#,110,RN106,110,YN106,110 JPP | — | |
| 48210A — Bush(FOR REAR SPRING SHACKLE UPPER) | ||||
| 90385-18012 |
Bush(FOR REAR SPRING SHACKLE UPPER)
1988-08 → —
|
LN108,110,90,RN106,110,YN110,90 JPP | — | |
| 90385-18013 |
Bush(FOR REAR SPRING SHACKLE UPPER)
1988-08 → —
|
LN85,YN85 JPP | — | |
| 90385-18046 |
Bush(FOR REAR SPRING SHACKLE UPPER)
1988-08 → —
|
LN105,YN106 JPP | — | |
| 48210B — Bush(FOR REAR SPRING PIN) | ||||
| 90385-18046 |
Bush(FOR REAR SPRING PIN)
1988-08 → 1991-08
ended
|
LN105,85,YN106,85 JPP | — | |
| 90385-18046 |
Bush(FOR REAR SPRING PIN)
1991-08 → —
|
RN106 JPP T1;LN105,110,85,RN110,YN106,110,85 JPP | — | |
| 48210G — Bush(FOR REAR SPRING SHACKLE LOWER) | ||||
| 90385-18046 |
Bush(FOR REAR SPRING SHACKLE LOWER)
1988-08 → 1991-08
ended
|
LN105,110,85,90,RN106,110,YN106,110,85,90 JPP | — | |
| 90385-18046 |
Bush(FOR REAR SPRING SHACKLE LOWER)
1991-08 → —
|
RN106 JPP TW1;LN10#,85,90,YN106,85,90 JPP | — | |
| 48341 — Bumper, Rear Spring | ||||
| 48341-35050 |
Bumper, Rear Spring
1988-08 → —
|
LN90,YN90 JPP | — | |
| 48341-35060 |
Bumper, Rear Spring
1988-08 → —
|
LN85,YN85 JPP | — | |
| 48414B — Bracket, Spring, NO.3 RH | ||||
| 48414-35120 |
Bracket, Spring, NO.3 RH
1988-08 → —
|
LN108,110,90,RN106,110,YN110,90 JPP | — | |
| 48414-35160 |
Bracket, Spring, NO.3 RH
1988-08 → —
|
LN105,85,YN106,85 JPP | — | |
| 48414-35170 note |
Bracket, Spring, NO.3 RH
1993-08 → —
|
LN105,85 JPP LHD TW1 | — | |
| 48415B — Bracket, Spring, NO.3 LH | ||||
| 48414-35160 |
Bracket, Spring, NO.3 LH
1988-08 → —
|
LN105,85,YN106,85 JPP | — | |
| 48414-35170 note |
Bracket, Spring, NO.3 LH
1993-08 → —
|
LN105,85 JPP LHD TW1 | — | |
| 48415-35050 |
Bracket, Spring, NO.3 LH
1988-08 → —
|
LN108,110,90,RN106,110,YN110,90 JPP | — | |
| 48416 — Bracket, Spring, NO.4 | ||||
| 48416-35051 |
Bracket, Spring, NO.4
1988-08 → —
|
LN105,YN106 JPP | — | |
| 48416-35061 note |
Bracket, Spring, NO.4
1993-08 → —
|
LN105 JPP LHD TW1 | — | |
| 48416-35070 |
Bracket, Spring, NO.4
1988-08 → —
|
LN108,110,RN106,110,YN110 JPP | — | |
| 48416-35080 |
Bracket, Spring, NO.4
1988-08 → —
|
LN85,90,YN85,90 JPP | — | |
| 48516 — Bracket, Rear Shock Absorber, Upper RH | ||||
| 48505-35030 |
Bracket, Rear Shock Absorber, Upper RH
1988-08 → —
|
LN85,90,YN85,90 JPP | — | |
| 48505-35040 |
Bracket, Rear Shock Absorber, Upper RH
1988-08 → —
|
LN10#,110,RN106,110,YN106,110 JPP | — | |
| 48517 — Bracket, Rear Shock Absorber, Upper LH | ||||
| 48506-35010 |
Bracket, Rear Shock Absorber, Upper LH
1988-08 → —
|
LN10#,110,RN106,110,YN106,110 JPP | — | |
| 48506-35030 |
Bracket, Rear Shock Absorber, Upper LH
1988-08 → —
|
LN85,90,YN85,90 JPP | — | |
| 48530 — Absorber Assy, Shock, Rear RH | ||||
| 48531-39925 |
Absorber Assy, Shock, Rear RH
1988-08 → 1991-08
ended
|
LN85,YN85 JPP | — | |
| 48531-39925 |
Absorber Assy, Shock, Rear RH
1991-08 → 1996-07
ended
|
LN85 JPP TW1 | — | |
| 48531-39975 |
Absorber Assy, Shock, Rear RH
1988-08 → 1996-07
ended
|
LN90,YN90 JPP | — | |
| 48531-80059 |
Absorber Assy, Shock, Rear RH
1988-08 → 1991-08
ended
|
LN105,YN106 JPP | — | |
| 48531-80062 |
Absorber Assy, Shock, Rear RH
1988-08 → 1991-08
ended
|
LN110,RN106,110,YN110 JPP | — | |
| 48531-80089 |
Absorber Assy, Shock, Rear RH
1989-08 → 1991-08
ended
|
LN130,VZN130 JPP | — | |
| 48531-80091 |
Absorber Assy, Shock, Rear RH
1991-08 → 1995-11
ended
|
KZN130,LN130,VZN130 JPP | — | |
| 48531-80108 |
Absorber Assy, Shock, Rear RH
1991-08 → 1996-07
ended
|
LN105,YN106 JPP | — | |
| 48531-80112 |
Absorber Assy, Shock, Rear RH
1991-08 → 1996-07
ended
|
LN108,110,RN106,110,YN110 JPP | — | |
| 48531-80117 |
Absorber Assy, Shock, Rear RH
1991-08 → 1996-07
ended
|
LN85,YN85 JPP T1 | — | |
| 48531-80512 |
Absorber Assy, Shock, Rear RH
1996-07 → —
|
LN85 JPP TW1 | — | |
| 48531-80514 |
Absorber Assy, Shock, Rear RH
1996-07 → —
|
LN90 JPP | — | |
| 48531-80515 |
Absorber Assy, Shock, Rear RH
1996-07 → —
|
LN105 JPP | — | |
| 48531-80518 |
Absorber Assy, Shock, Rear RH
1996-07 → —
|
LN108,110,RN106,110 JPP | — | |
| 48531-80522 |
Absorber Assy, Shock, Rear RH
1996-07 → —
|
LN85 JPP T1 | — | |
| 48530A — Bush(FOR REAR SHOCK ABSORBER) | ||||
| 90385-16007 |
Bush(FOR REAR SHOCK ABSORBER)
1988-08 → —
|
LN85,90,YN85,90 JPP | — | |
| 90385-19002 |
Bush(FOR REAR SHOCK ABSORBER)
1988-08 → —
|
LN10#,110,RN106,110,YN106,110 JPP | — | |
| 90385-19004 |
Bush(FOR REAR SHOCK ABSORBER)
1989-08 → 1995-11
ended
|
KZN130,LN130,VZN130 JPP | — | |
| 48530B — Washer, Rear Shock Absorber Cushion, NO.1 | ||||
| 90948-03004 |
Washer, Rear Shock Absorber Cushion, NO.1
1988-08 → —
|
LN85,90,YN85,90 JPP | — | |
| 90948-03011 |
Washer, Rear Shock Absorber Cushion, NO.1
1989-08 → 1995-11
ended
|
KZN130,LN130,VZN130 JPP | — | |
| 90948-03015 |
Washer, Rear Shock Absorber Cushion, NO.1
1988-08 → 1989-04
ended
|
LN105,110,RN110,YN106,110 JPP | — | |
| 90948-03020 |
Washer, Rear Shock Absorber Cushion, NO.1
1989-04 → —
|
LN10#,110,RN106,110,YN106,110 JPP | — | |
| 48530C — Washer, Rear Shock Absorber Cushion, NO.2 | ||||
| 90948-03011 |
Washer, Rear Shock Absorber Cushion, NO.2
1988-08 → —
|
LN10#,110,RN106,110,YN106,110 JPP | — | |
| 90948-03012 |
Washer, Rear Shock Absorber Cushion, NO.2
1988-08 → —
|
LN85,90,YN85,90 JPP | — | |
| 90948-03020 |
Washer, Rear Shock Absorber Cushion, NO.2
1989-08 → 1995-11
ended
|
KZN130,LN130,VZN130 JPP | — | |
| 48530D — Washer, Rear Shock Absorber Cushion, NO.3 | ||||
| 90948-03011 |
Washer, Rear Shock Absorber Cushion, NO.3
1988-08 → —
|
LN10#,110,RN106,110,YN106,110 JPP | — | |
| 90948-03012 |
Washer, Rear Shock Absorber Cushion, NO.3
1988-08 → —
|
LN85,90,YN85,90 JPP | — | |
| 48530E — Washer, Rear Shock Absorber Cushion, NO.4 | ||||
| 90948-03004 |
Washer, Rear Shock Absorber Cushion, NO.4
1988-08 → —
|
LN85,90,YN85,90 JPP | — | |
| 90948-03015 |
Washer, Rear Shock Absorber Cushion, NO.4
1988-08 → 1989-04
ended
|
LN105,110,RN110,YN106,110 JPP | — | |
| 90948-03020 |
Washer, Rear Shock Absorber Cushion, NO.4
1989-04 → —
|
LN10#,110,RN106,110,YN106,110 JPP | — | |
| 48540 — Absorber Assy, Shock, Rear LH | ||||
| 48531-39925 |
Absorber Assy, Shock, Rear LH
1988-08 → 1991-08
ended
|
LN85,YN85 JPP | — | |
| 48531-39925 |
Absorber Assy, Shock, Rear LH
1991-08 → 1996-07
ended
|
LN85 JPP TW1 | — | |
| 48531-39975 |
Absorber Assy, Shock, Rear LH
1988-08 → 1996-07
ended
|
LN90,YN90 JPP | — | |
| 48531-80089 |
Absorber Assy, Shock, Rear LH
1989-08 → 1991-08
ended
|
LN130,VZN130 JPP | — | |
| 48531-80091 |
Absorber Assy, Shock, Rear LH
1991-08 → 1995-11
ended
|
KZN130,LN130,VZN130 JPP | — | |
| 48531-80117 |
Absorber Assy, Shock, Rear LH
1991-08 → 1996-07
ended
|
LN85,YN85 JPP T1 | — | |
| 48531-80512 |
Absorber Assy, Shock, Rear LH
1996-07 → —
|
LN85 JPP TW1 | — | |
| 48531-80514 |
Absorber Assy, Shock, Rear LH
1996-07 → —
|
LN90 JPP | — | |
| 48531-80522 |
Absorber Assy, Shock, Rear LH
1996-07 → —
|
LN85 JPP T1 | — | |
| 48541-39085 |
Absorber Assy, Shock, Rear LH
1988-08 → 1991-08
ended
|
LN105,YN106 JPP | — | |
| 48541-39105 |
Absorber Assy, Shock, Rear LH
1988-08 → 1991-08
ended
|
LN110,RN106,110,YN110 JPP | — | |
| 48541-39185 |
Absorber Assy, Shock, Rear LH
1991-08 → 1996-07
ended
|
LN105,YN106 JPP | — | |
| 48541-39186 |
Absorber Assy, Shock, Rear LH
1996-07 → —
|
LN105 JPP | — | |
| 48541-39215 |
Absorber Assy, Shock, Rear LH
1991-08 → 1996-07
ended
|
LN108,110,RN106,110,YN110 JPP | — | |
| 48541-39216 |
Absorber Assy, Shock, Rear LH
1996-07 → —
|
LN108,110,RN106,110 JPP | — | |
No quantity column: the factory catalogue records which parts a vehicle
takes, never how many.
