Toyota Hilux (JPP)
1988-08 → 1997-08 · chassis RN1##,YN85,90,1##,LN85,90,1##,VZN130,KZN130 · catalogue 671550 · Europe
Discontinued model
Data version 1998-04

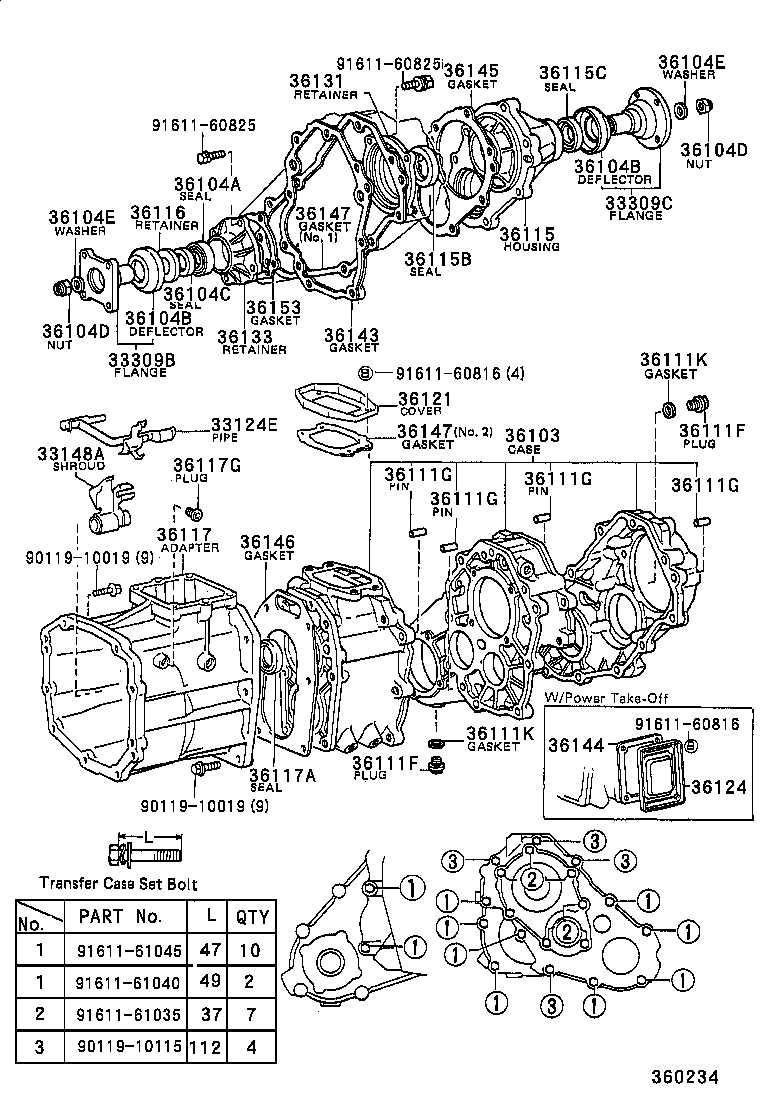

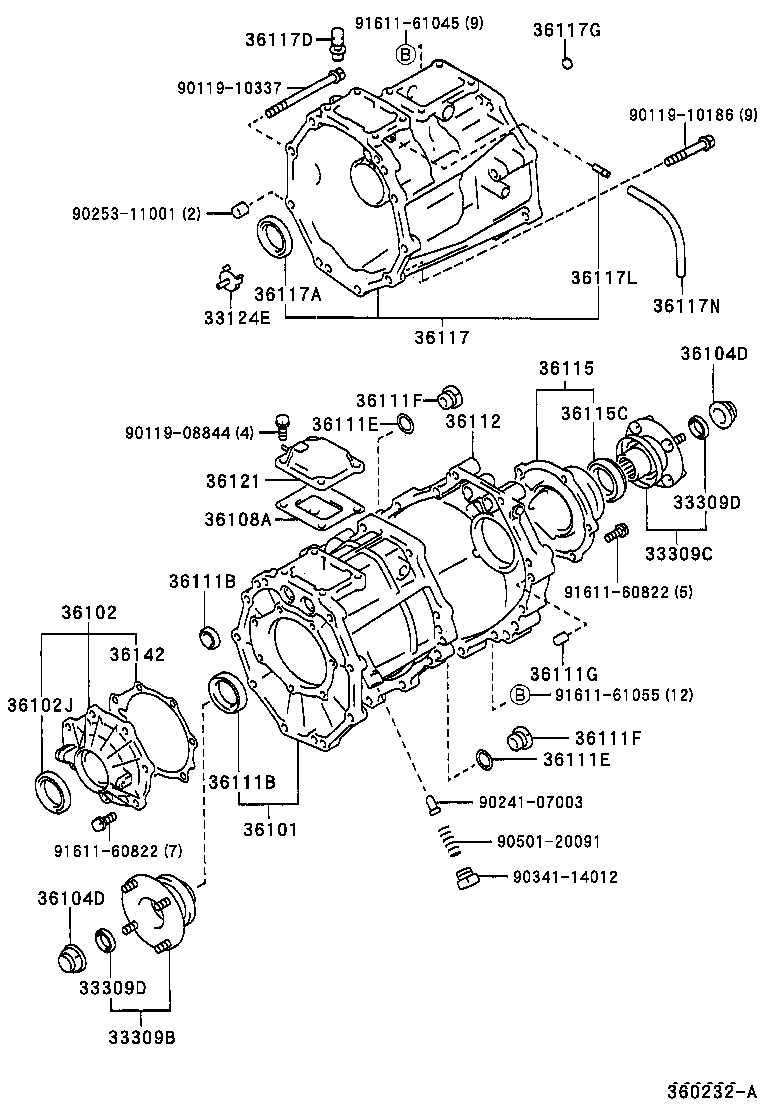

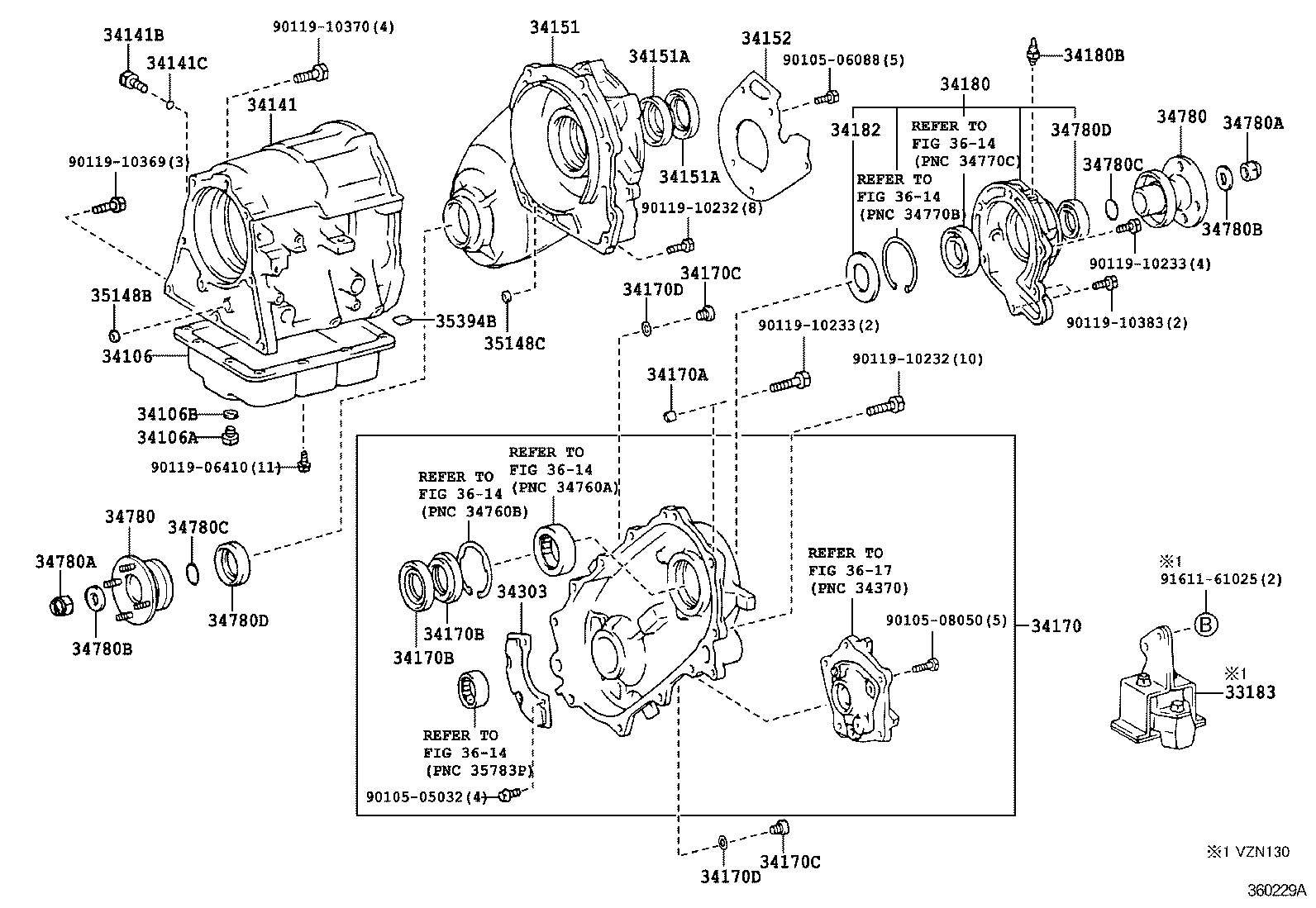

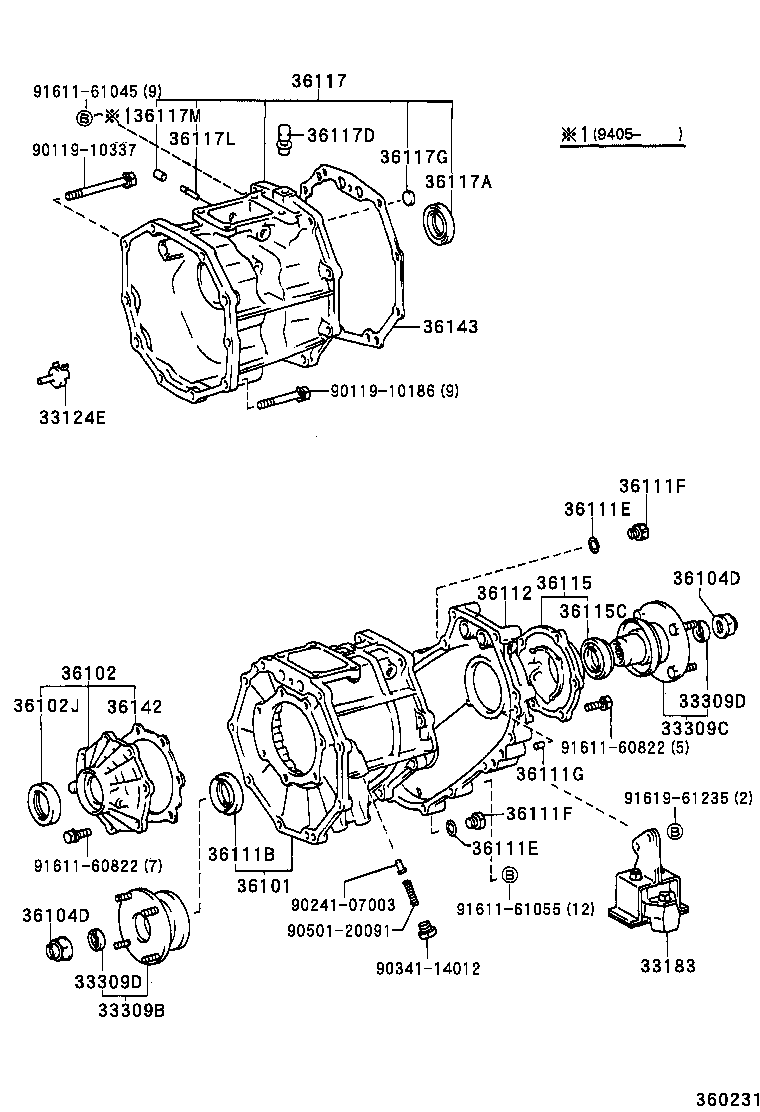

Transfer Case & Extension Housing
71 part groups · 5 illustrations
Part groups
| PNC | Description |
|---|---|
| 33124E | Pipe, Oil Receiver(FOR TRANSFER) |
| 33148A | Shroud, Gear, NO.1(FOR TRANSFER) |
| 33183 | Damper, Transfer Dynamic |
| 33309B | Flange Sub-assy, Output Shaft Companion |
| 33309C | Flange Sub-assy, Output Shaft Companion |
| 33309D | Seal, Oil(FOR TRANSFER OUTPUT SHAFT COMPANION FLANGE) |
| 34106 | Pan Sub-assy, Transfer Oil |
| 34106A | Plug (FOR TRANSFER OIL PAN) |
| 34106B | Gasket (FOR TRANSFER OIL PAN) |
| 34141 | Case, Automatic Transfer |
| 34141B | Plug (FOR AUTOMATIC TRANSFER CASE) |
| 34141C | Ring, O (FOR AUTOMATIC TRANSFER CASE) |
| 34151 | Case, Transfer Chain, Front |
| 34151A | Seal, Oil (FOR TRANSFER CHAIN CASE) |
| 34152 | Receiver, Transfer Chain Oil |
| 34170 | Case Assy, Transfer Chain, Rear |
| 34170A | Pin, Straight (FOR TRANSFER CHAIN CASE) |
| 34170B | Seal, Oil (FOR TRANSFER CHAIN CASE) |
| 34170C | Plug (FOR TRANSFER CHAIN CASE) |
| 34170D | Gasket (FOR TRANSFER CHAIN CASE) |
| 34180 | Housing Assy, Transfer Extension |
| 34180B | Plug, Breather (FOR TRANSFER EXTENSION HOUSING) |
| 34182 | Receiver, Transfer Extension Housing Oil |
| 34303 | Strainer Sub-assy, Transfer Oil |
| 34780 | Yoke Assy, Flange |
| 34780A | Nut (FOR FLANGE YOKE) |
| 34780B | Washer, Plate (FOR FLANGE YOKE) |
| 34780C | Ring, O (FOR FLANGE YOKE) |
| 34780D | Seal, Oil (FOR FLANGE YOKE) |
| 35148B | Gasket, Governor Apply (FOR ATM TRANSFER CASE) |
| 35148C | Gasket, Governor Apply (FOR ATM TRANSFER CHAIN CASE) |
| 35394B | Magnet, Oil Cleaner (FOR TRANSFER) |
| 36101 | Case Sub-assy, Transfer |
| 36102 | Cover Sub-assy, Transfer Case |
| 36102J | Seal, Type T Oil (FOR TRANSFER COVER) |
| 36103 | Case Sub-assy, Transfer |
| 36104A | Seal, Type T, Oil (FOR TRANSFER OUTPUT SHAFT) |
| 36104B | Deflector, Dust (FOR TRANSFER OUTPUT SHAFT) |
| 36104C | Seal, Dust (FOR TRANSFER OUTPUT SHAFT) |
| 36104D | Nut (FOR TRANSFER OUTPUT SHAFT) |
| 36104E | Washer, Plate (FOR TRANSFER OUTPUT SHAFT) |
| 36108A | Deflector Sub-assy, Breather Oil |
| 36111B | Seal, Oil (FOR TRANSFER CASE) |
| 36111E | Gasket (FOR TRANSFER CASE) |
| 36111F | Plug (FOR TRANSFER CASE) |
| 36111G | Pin, Straight (FOR TRANSFER CASE) |
| 36111K | Gasket (FOR TRANSFER CASE) |
| 36112 | Case, Transfer, Rear |
| 36115 | Housing, Transfer Extension |
| 36115B | Seal, Type V Oil (FOR TRANSFER EXTENSION HOUSING) |
| 36115C | Seal, Type T Oil (FOR TRANSFER EXTENSION HOUSING) |
| 36116 | Retainer, Transfer Extension Housing Dust Seal |
| 36117 | Adapter, Transfer |
| 36117A | Seal, Oil(FOR TRANSFER ADAPTER) |
| 36117D | Plug(FOR TRANSFER ADAPTER) |
| 36117F | Gasket(FOR TRANSFER ADAPTER PLUG) |
| 36117G | Plug, W/Head Straight Screw(FOR TRANSFER ADAPTER) |
| 36117L | Tube(FOR TRANSFER ADAPTER) |
| 36117M | Cap(FOR TRANSFER ADAPTER) |
| 36117N | Hose(FOR TRANSFER ADAPTER) |
| 36121 | Cover, Transfer Case, NO.1 |
| 36124 | Cover, Transfer Power Take-off |
| 36131 | Retainer, Transfer Output Shaft Front Bearing |
| 36133 | Retainer, Transfer Front Drive Gear Bearing |
| 36142 | Gasket, Transfer Cover |
| 36143 | Gasket, Transfer Case, Front |
| 36144 | Gasket, Transfer Power Take-off Cover |
| 36145 | Gasket, Transfer Extension Housing |
| 36146 | Gasket, Transfer Reduction Case |
| 36147 | Gasket, Transfer Case |
| 36153 | Gasket, Front Drive Gear Bearing Retainer |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
