Toyota Hilux (JPP)
1988-08 → 1997-08 · chassis RN1##,YN85,90,1##,LN85,90,1##,VZN130,KZN130 · catalogue 671550 · Europe
Discontinued model
Data version 1998-04

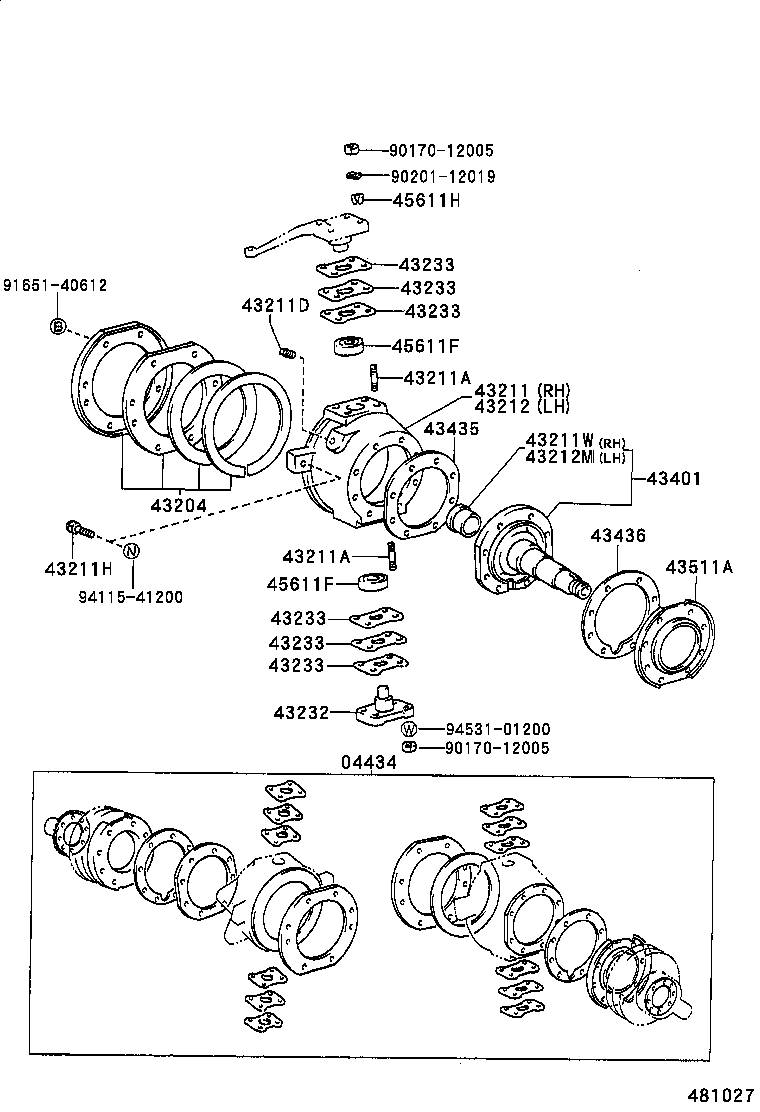

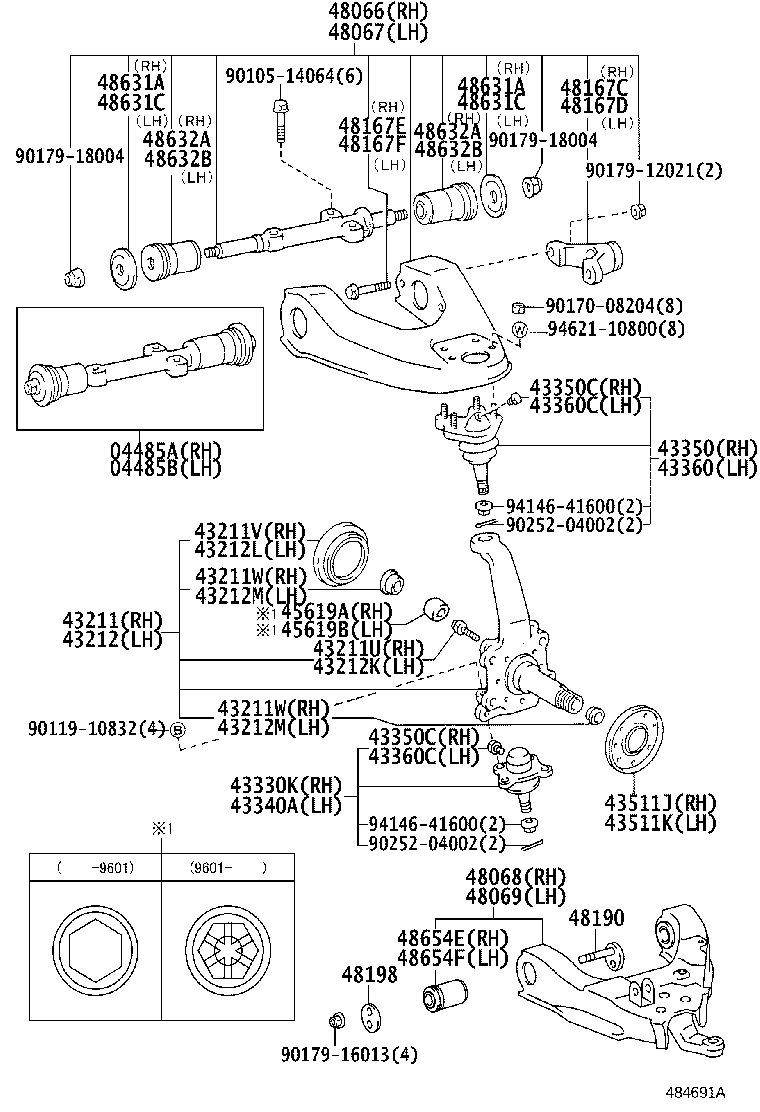

Front Axle Arm & Steering Knuckle
62 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 04434 | Gasket Kit, Front Axle Overhaul |
| 04485A | Shaft Kit, Front Suspension Upper Arm, RH |
| 04485B | Shaft Kit, Front Suspension Upper Arm, LH |
| 43142 | Seat, Steering Knuckle Stopper, RH |
| 43143 | Seat, Steering Knuckle Stopper, LH |
| 43204 | Seal Sub-assy, Steering Knuckle Oil |
| 43211 | Knuckle, Steering, RH |
| 43211A | Bolt, Stud (FOR STEERING SET) |
| 43211D | Plug (FOR STEERING KNUCKLE) |
| 43211H | Bolt, Round Hexagon |
| 43211U | Bolt, Round Hexagon (FOR STEERING KNUCKLE RH) |
| 43211V | Seal, Oil (FOR STEERING KNUCKLE RH) |
| 43211W | Bush (FOR STEERING KNUCKLE RH) |
| 43212 | Knuckle, Steering, LH |
| 43212K | Bolt, Round Hexagon (FOR STEERING KNUCKLE LH) |
| 43212L | Seal, Oil (FOR STEERING KNUCKLE LH) |
| 43212M | Bush (FOR STEERING KNUCKLE LH) |
| 43232 | Cap, Steering Knuckle Bearing |
| 43233 | Shim, Steering Knuckle Adjust, NO.1 |
| 43330K | Joint Assy, Lower Ball, Front RH |
| 43340A | Joint Assy, Lower Ball, Front LH |
| 43350 | Joint Assy, Front Upper Ball, RH |
| 43350C | Plug (FOR FRONT UPPER BALL JOINT RH) |
| 43360 | Joint Assy, Front Upper Ball, LH |
| 43360C | Plug (FOR FRONT UPPER BALL JOINT LH) |
| 43401 | Spindle Sub-assy, Steering Knuckle |
| 43435 | Gasket, Knuckle Spindle |
| 43436 | Gasket, Knuckle Spindle Oil Retainer |
| 43511A | Seal, Dust (FOR FRONT AXLE HUB) |
| 43511J | Seal, Dust(FOR FRONT AXLE HUB RH) |
| 43511K | Seal, Dust(FOR FRONT AXLE HUB LH) |
| 45611F | Bearing(FOR STEERING KNUCKLE ARM) |
| 45611H | Dowel, Split(FOR STEERING KNUCKLE ARM) |
| 45619A | Cover, Steering Knuckle Stopper, RH |
| 45619B | Cover, Steering Knuckle Stopper, LH |
| 48066 | Arm Sub-assy, Front Suspension, Upper RH |
| 48067 | Arm Sub-assy, Front Suspension, Upper LH |
| 48068 | Arm Sub-assy, Front Suspension, Lower NO.1 RH |
| 48068A | Bolt(FOR FRONT SUSPENSION LOWER ARM) |
| 48069 | Arm Sub-assy, Front Suspension, Lower NO.1 LH |
| 48167 | Arm, Torque |
| 48167A | Bolt(FOR TORQUE ARM SETTING) |
| 48167C | Arm, Front Suspension Torque, RH |
| 48167D | Arm, Front Suspension Torque, LH |
| 48167E | Bolt(FOR FRONT SUSPENSION TORQUE ARM RH) |
| 48167F | Bolt(FOR FRONT SUSPENSION TORQUE ARM LH) |
| 48190 | Cam Assy, Camber Adjust |
| 48195 | Shim, Camber Adjust |
| 48198 | Cam, Camber Adjust, NO.2 |
| 48332 | Bumper, Front Spring, NO.2 |
| 48631A | Retainer, Cushion(FOR FRONT SUSPENSION UPPER ARM RH) |
| 48631C | Retainer, Cushion(FOR FRONT SUSPENSION UPPER ARM LH) |
| 48632A | Bush, Front Suspension Upper Arm, RH |
| 48632B | Bush, Front Suspension Upper Arm, LH |
| 48633A | Seal, Front Suspension Upper Arm Pivot Dust, RH |
| 48633B | Seal, Front Suspension Upper Arm Pivot Dust, LH |
| 48636 | Bolt, Upper Arm Set |
| 48654 | Bush, Lower Arm |
| 48654E | Bush, Front Lower Arm, NO.1 RH |
| 48654F | Bush, Front Lower Arm, NO.1 LH |
| 48691 | Insulator, Upper Arm Bush, Heat |
| 48692 | Bracket, Upper Arm Bush Insulator |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
