Toyota Fortuner (SUV)
2023-08 → present · chassis GUN156,TGN156 · catalogue 6715F0 · Europe
Supported model
Data version 2023-09

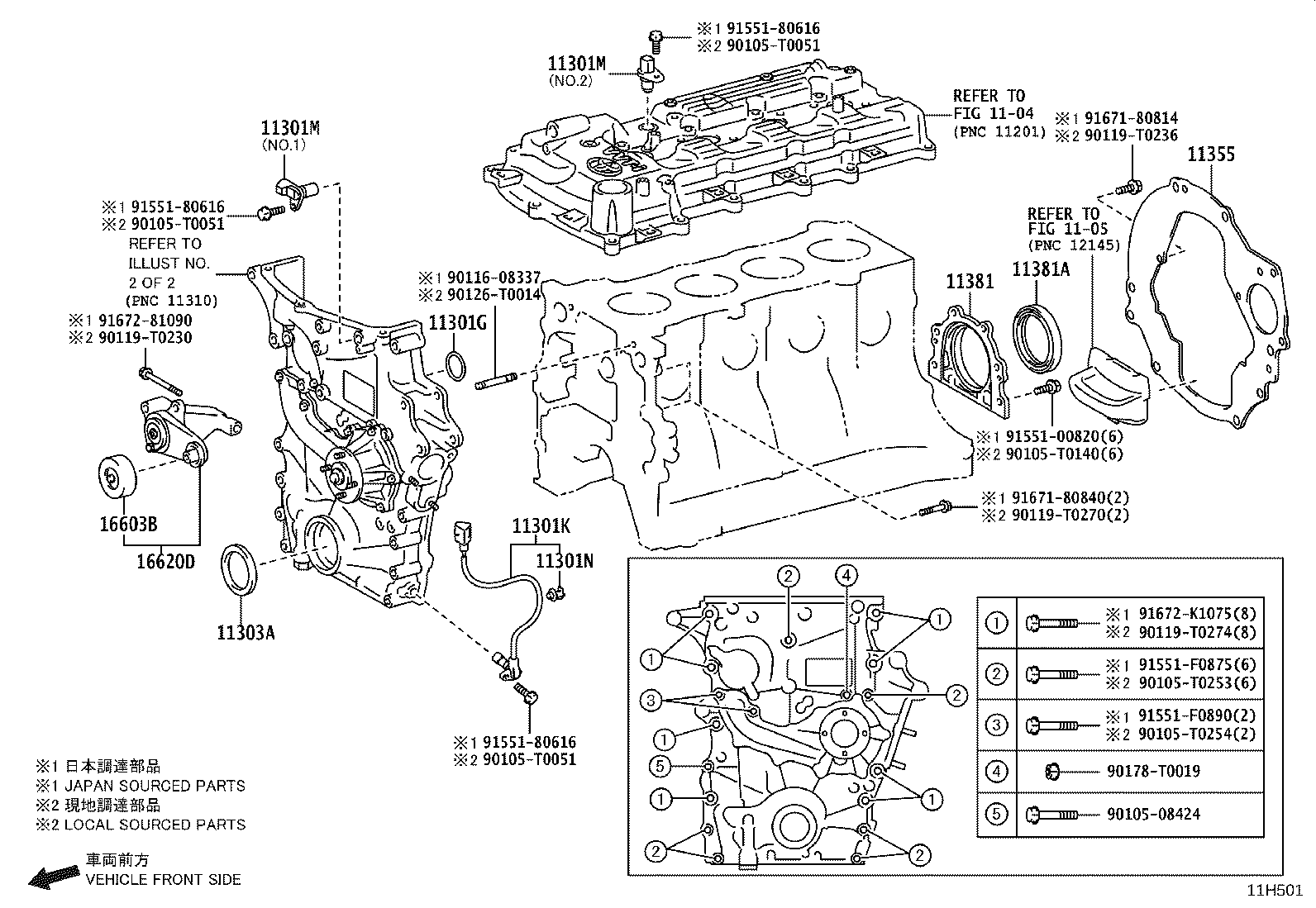

Timing Gear Cover & Rear End Plate
21 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 11301G | Ring, O(FOR TIMING GEAR CASE, UPPER) |
| 11301K | Sensor, Crank Position |
| 11301M | Sensor, Cam Position |
| 11301N | Clamp |
| 11302 | Cover Sub-assy, Timing Chain OR Belt |
| 11303A | Seal, Oil(FOR CRANKSHAFT FRONT) |

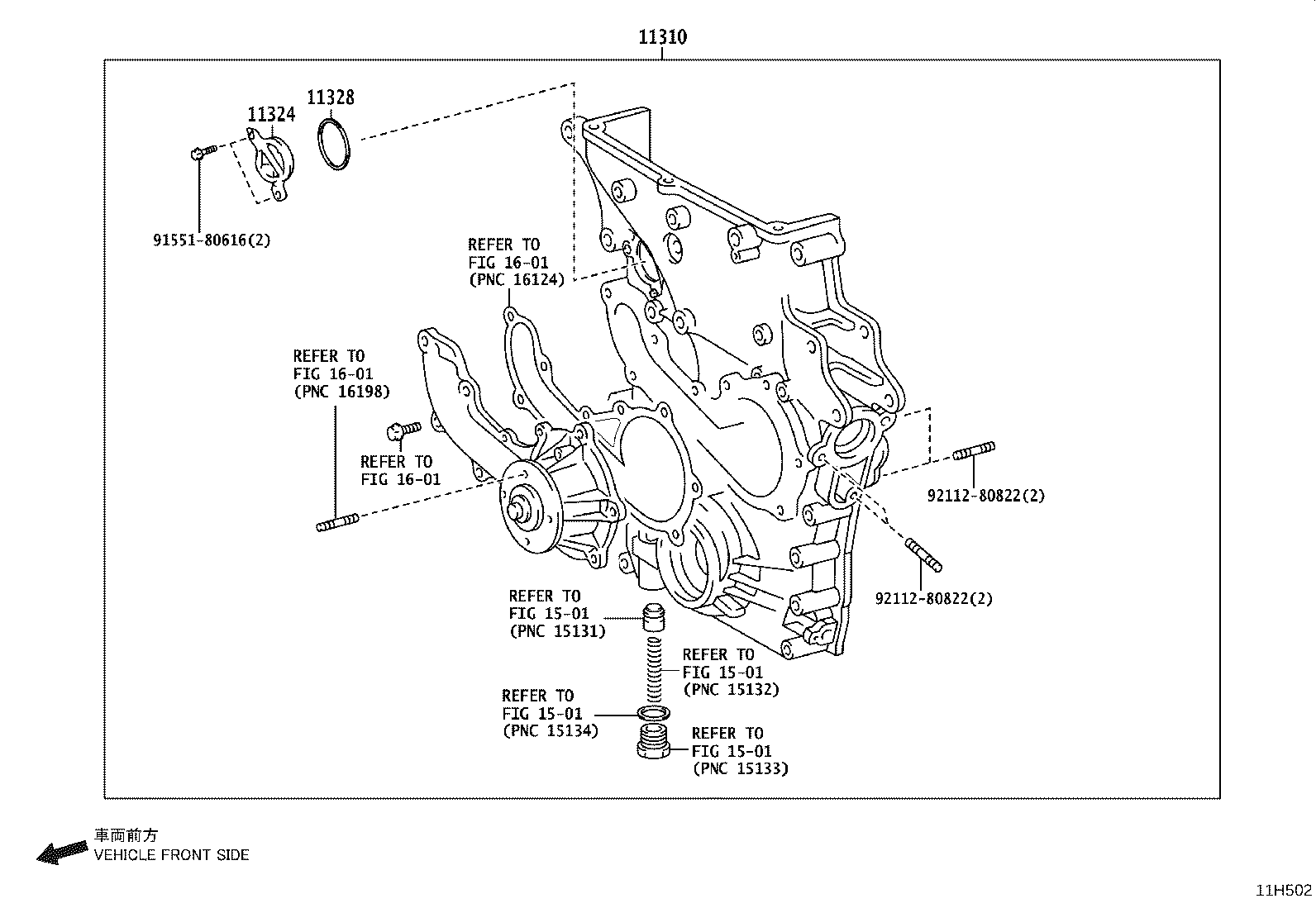

| 11310 | Cover Assy, Timing Chain |
| 11324 | Plate, Timing Chain Cover |
| 11328 | Gasket, Timing Gear OR Chain Cover |
| 11328A | Gasket, Timing Belt Cover, NO.1 |
| 11329A | Gasket, Timing Belt OR Chain Cover, NO.2 |
| 11354 | Seal, Flywheel Housing Dust |
| 11355 | Plate, Rear End |
| 11356 | Plate, Rear End, NO.2 |
| 11381 | Retainer, Engine Rear Oil Seal |
| 11381A | Seal, Engine Rear Oil |
| 15133B | Plug, Oil Pump Relief Valve |
| 15350 | Valve Assy, Oil Pressure Switching |
| 15605C | Valve Sub-assy, Oil Check |
| 16603B | Pulley Sub-assy, Idler |
| 16620D | Tensioner Assy, V-ribbed Belt |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
