Toyota Hilux
1997-08 → 2005-08 · chassis KDN1##,LN1##,RZN168,173 · catalogue 672560 · Europe
Discontinued model
Data version 2006-02

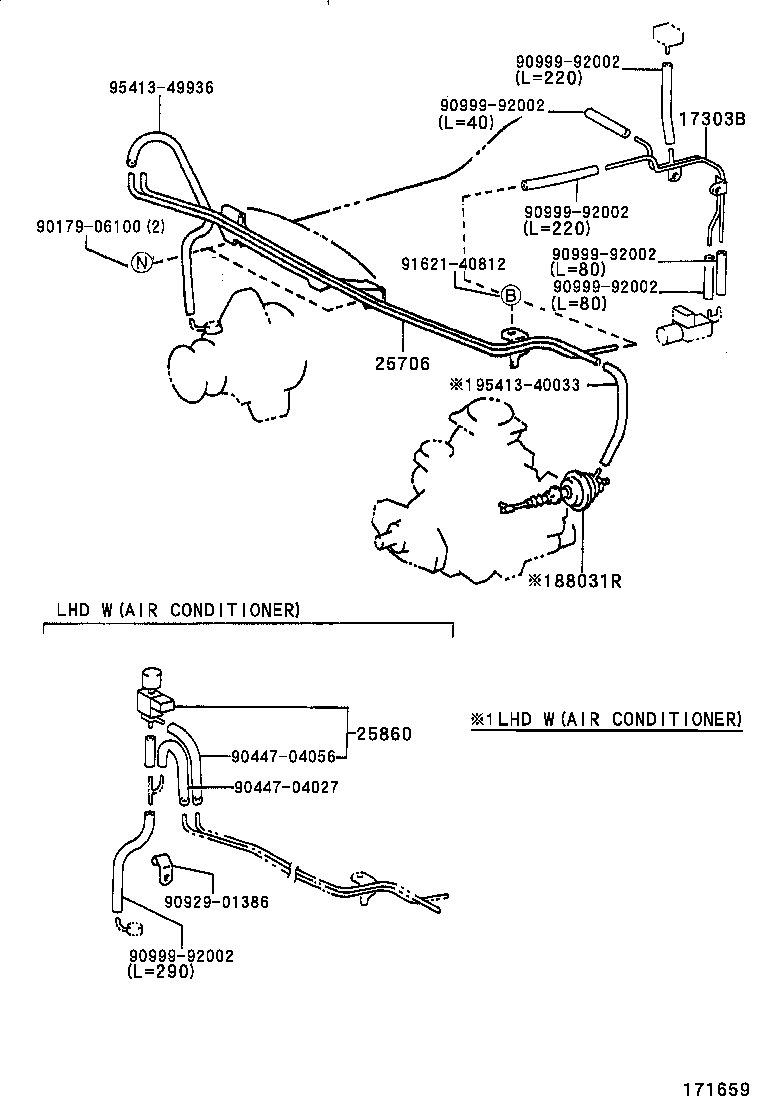

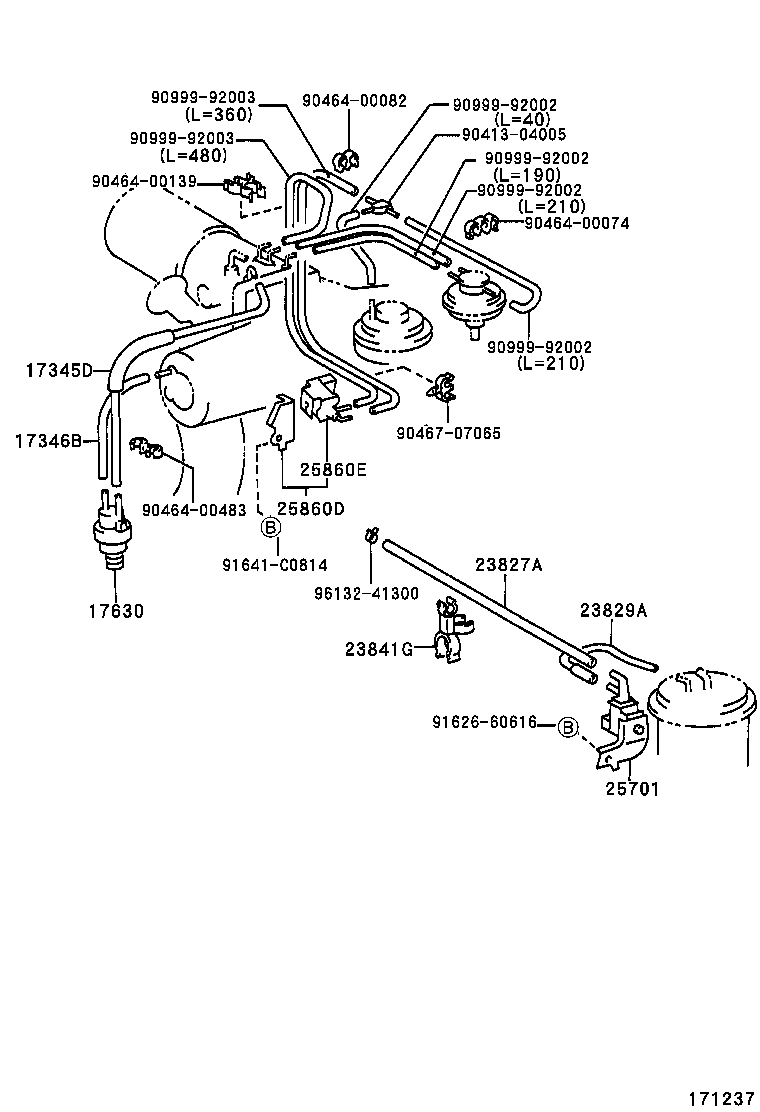

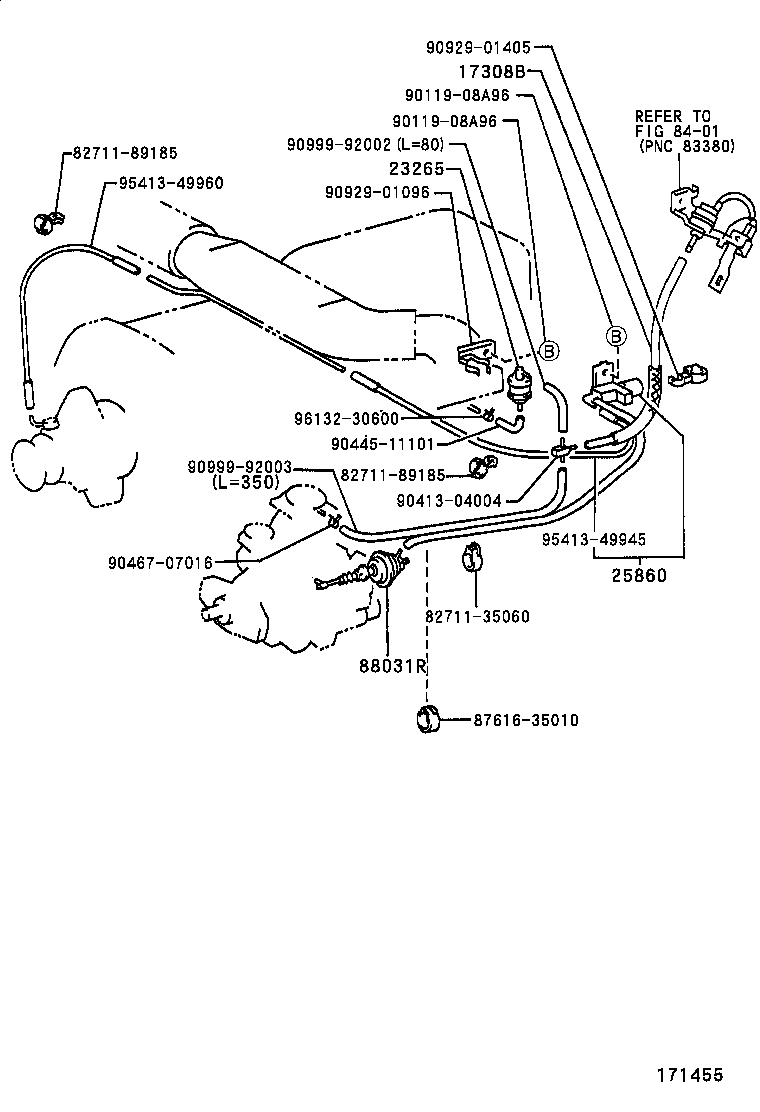

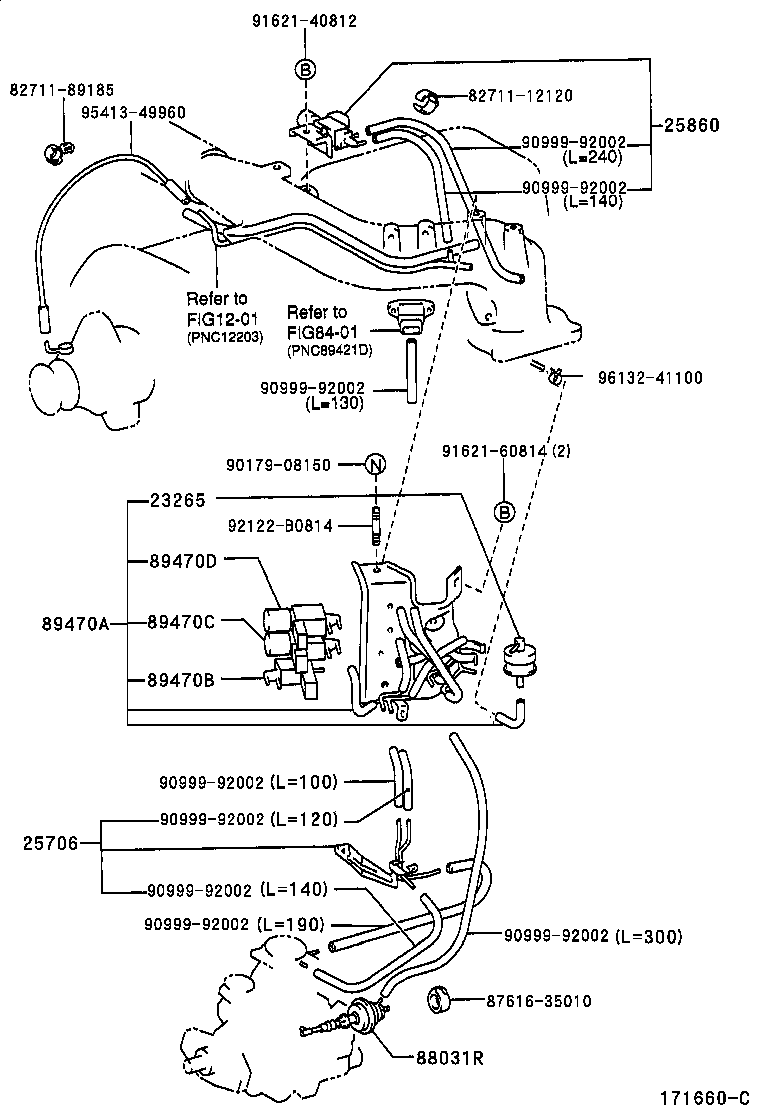

Vacuum Piping
22 part groups · 7 illustrations
Part groups
| PNC | Description |
|---|---|
| 17303B | Pipe Sub-assy, Air, NO.1 |
| 17308B | Hose Sub-assy, Vacuum |
| 17340 | Hose Assy, Vacuum Switching Valve |
| 17345D | Hose, Air, NO.5 |
| 17346B | Hose, Air, NO.6 |
| 17630 | Valve Assy, Air Control |
| 23265 | Filter, Gas, NO.1 |
| 23827A | Hose, Fuel Vapor Feed, NO.2 |
| 23829A | Hose, Fuel Vapor Feed |
| 23841G | Clamp, Fuel Hose |
| 25701 | Valve Set, Emission Control |
| 25706 | Pipe Sub-assy, Vacuum Transmitting, NO.1 |
| 25707 | Pipe Sub-assy, Vacuum Transmitting, NO.2 |
| 25860 | Valve Assy, Vacuum Switching, NO.1 |
| 25860D | Valve Assy, Vacuum Switching, NO.2 |
| 25860E | Valve, Vacuum Switching, NO.2 |
| 25861 | Bracket, Vacuum Switching Valve |
| 88031R | Actuator Set, Idle-up |
| 89470A | Valve Assy, Vacuum Switching W/Bracket |
| 89470B | Valve, Vacuum Switching |
| 89470C | Valve, Vacuum Switching, NO.2 |
| 89470D | Valve, Vacuum Switching, NO.3 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
