Toyota Hilux
2005-07 → 2012-04 · chassis KUN15,2# · catalogue 672570 · Europe
Supported model
Data version 2012-04

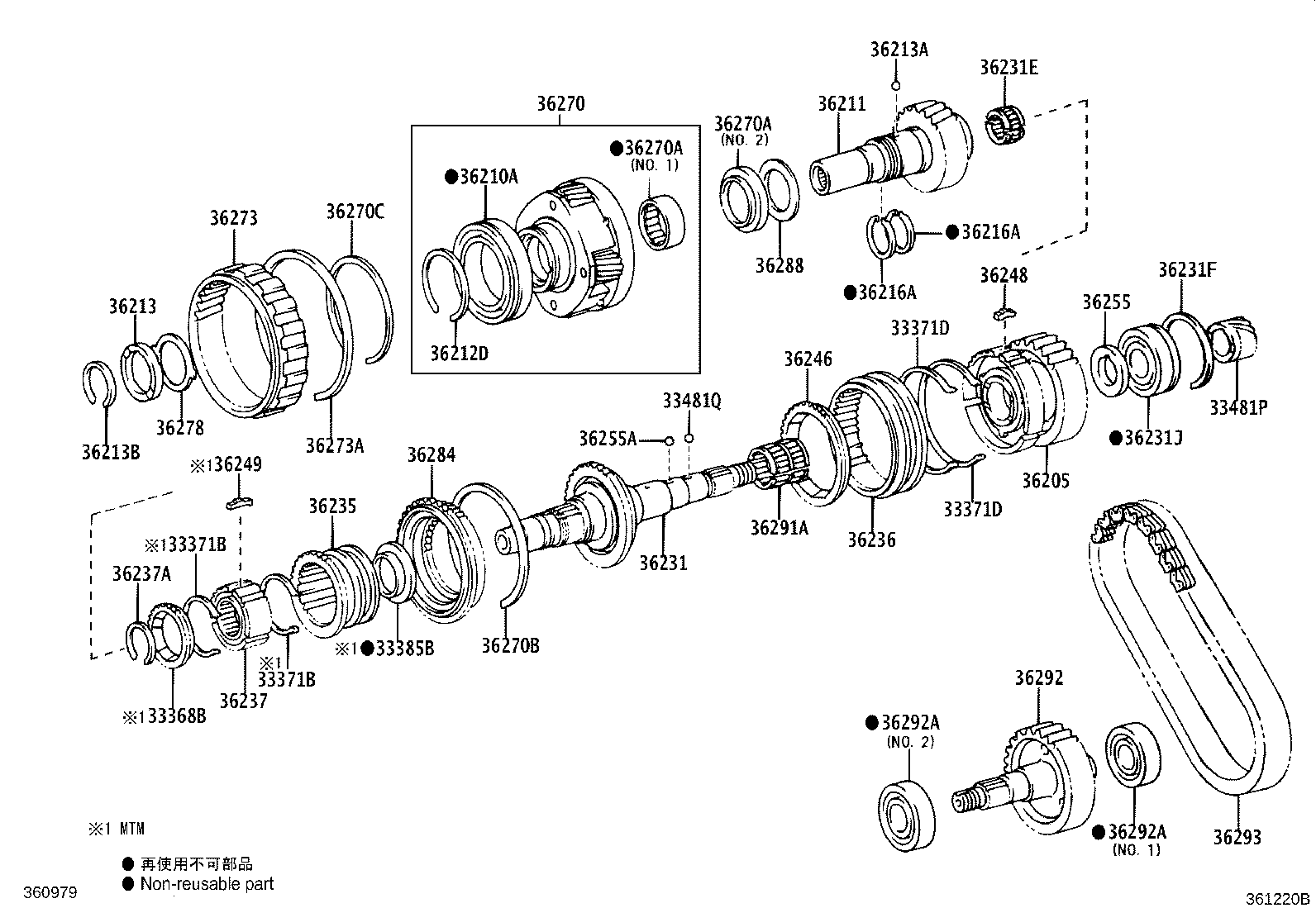

Transfer Gear
41 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 33368B | Ring, Synchronizer (FOR TRANSFER FRONT DRIVE CLUTCH) |
| 33371B | Spring, Synchromesh Shifting Key (FOR TRANSFER) |
| 33371D | Spring, Synchromesh Shifting Key, NO.1 (FOR TRANSFER) |
| 33385B | Retainer, Shifting Key (FOR TRANSFER FRONT DRIVE CLUTCH) |
| 33481P | Gear, Speedometer Drive (FOR TRANSFER) |
| 33481Q | Key OR Ball, Speedometer Drive Gear (FOR TRANSFER) |
| 36205 | Sprocket Sub-assy, Transfer Drive |
| 36210A | Bearing (FOR TRANSFER INPUT SHAFT) |
| 36211 | Shaft, Transfer Input |
| 36212D | Ring, Shaft Snap (FOR TRANSFER INPUT BEARING) |
| 36213 | Stopper, Transfer Input Gear |
| 36213A | Ball (FOR TRANSFER INPUT GEAR STOPPER) |
| 36213B | Ring, Shaft Snap (FOR TRANSFER INPUT GEAR STOPPER) |
| 36216A | Ring, Transfer Input Shaft Seal, NO.1 |
| 36231 | Shaft, Transfer Output, Rear |
| 36231E | Bearing, Needle Roller (FOR TRANSFER OUTPUT SHAFT FRONT) |
| 36231F | Ring, Shaft Snap (FOR TRANSFER OUTPUT SHAFT) |
| 36231J | Bearing, Radial Ball (FOR TRANSFER OUTPUT SHAFT REAR) |
| 36235 | Sleeve, Transfer High & Low Clutch |
| 36236 | Sleeve, Front Drive Clutch |
| 36237 | Hub, Transfer Clutch |
| 36237A | Ring, Shaft Snap (FOR TRANSFER CLUTCH HUB) |
| 36245 | Piece, Transfer Front Drive Gear |
| 36246 | Ring, Transfer Front Drive Synchronizer |
| 36248 | Key, Synchromesh Shifting, Transfer Drive, NO.1 |
| 36249 | Key, Synchromesh Shifting, Transfer Drive, NO.2 |
| 36255 | Spacer, Transfer Output Shaft, NO.1 |
| 36255A | Ball (FOR TRANSFER OUTPUT SHAFT SPACER) |
| 36270 | Gear Assy, Transfer Low Planetary |
| 36270A | Bearing (FOR TRANSFER LOW PLANETARY GEAR) |
| 36270B | Ring, Shaft Snap (FOR TRANSFER LOW PLANETARY GEAR) |
| 36270C | Ring, Shaft Snap(FOR TRANSFER LOW PLANETARY GEAR BEARING) |
| 36273 | Gear, Transfer Low Planetary Ring |
| 36273A | Ring, Hole Snap (FOR TRANSFER LOW PLANETARY RING GEAR) |
| 36278 | Washer, Manual Transfer Planetary Carrier |
| 36284 | Piece, Transfer Low Planetary Gear Spline |
| 36288 | Race, Transfer Thrust Bearing, NO.1 |
| 36291A | Bearing (FOR TRANSFER DRIVE SPROCKET) |
| 36292 | Sprocket, Transfer Driven |
| 36292A | Bearing (FOR TRANSFER DRIVEN SPROCKET) |
| 36293 | Chain, Transfer Front Drive |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
