Toyota Hilux
2005-07 → 2012-04 · chassis KUN15,2# · catalogue 672570 · Europe
Supported model
Data version 2012-04
Seat & Seat Track
79 part groups · 14 illustrations

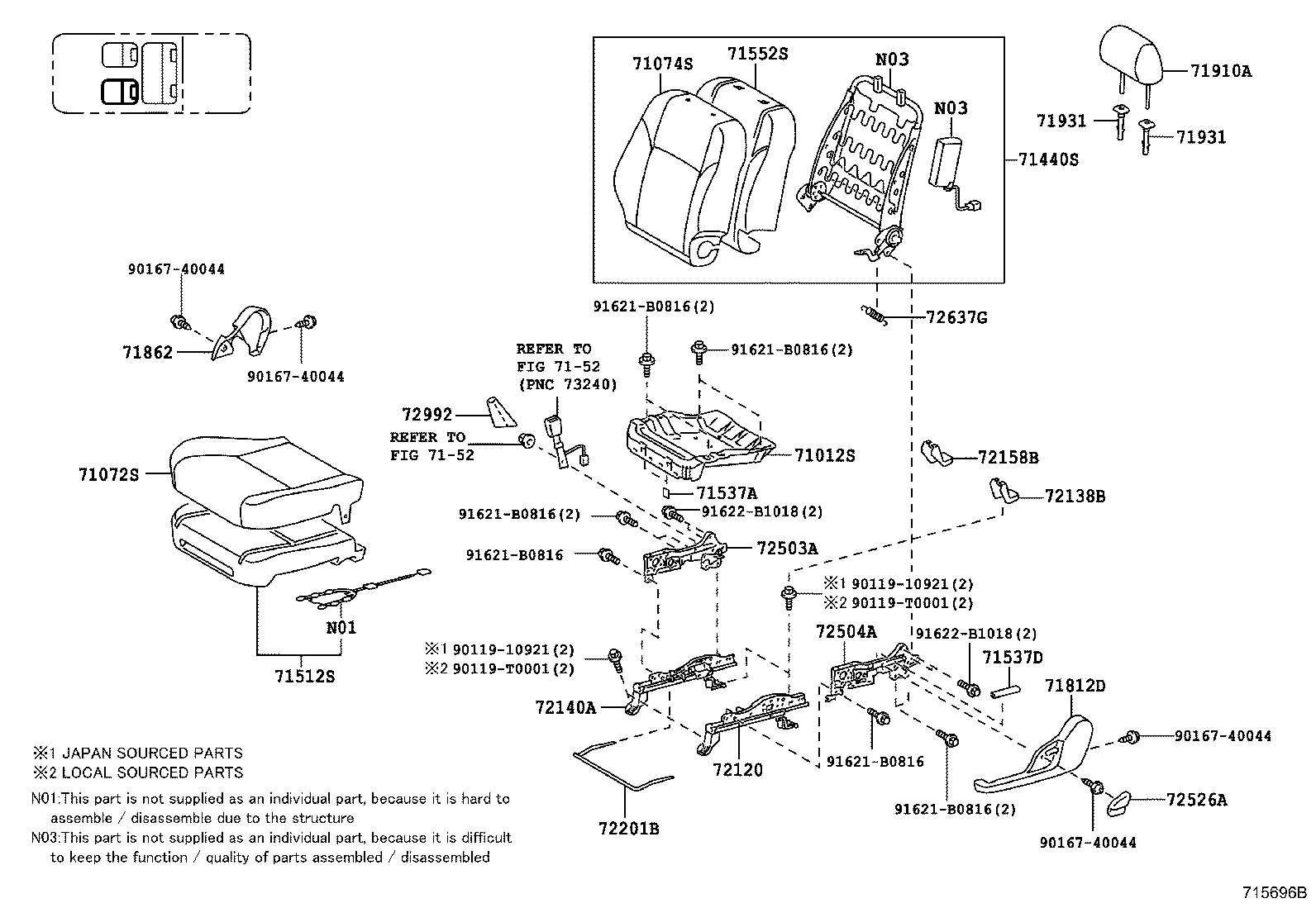

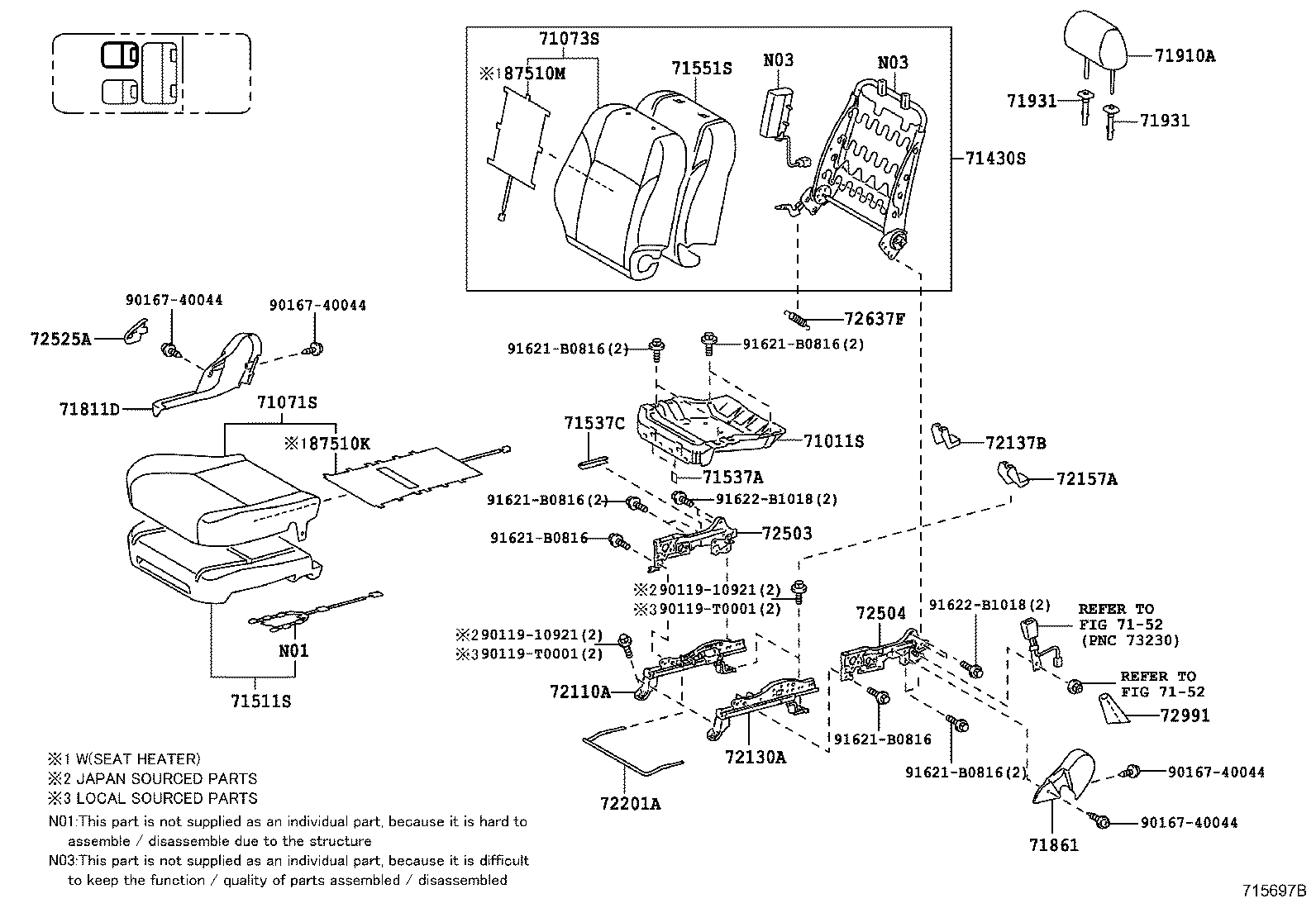

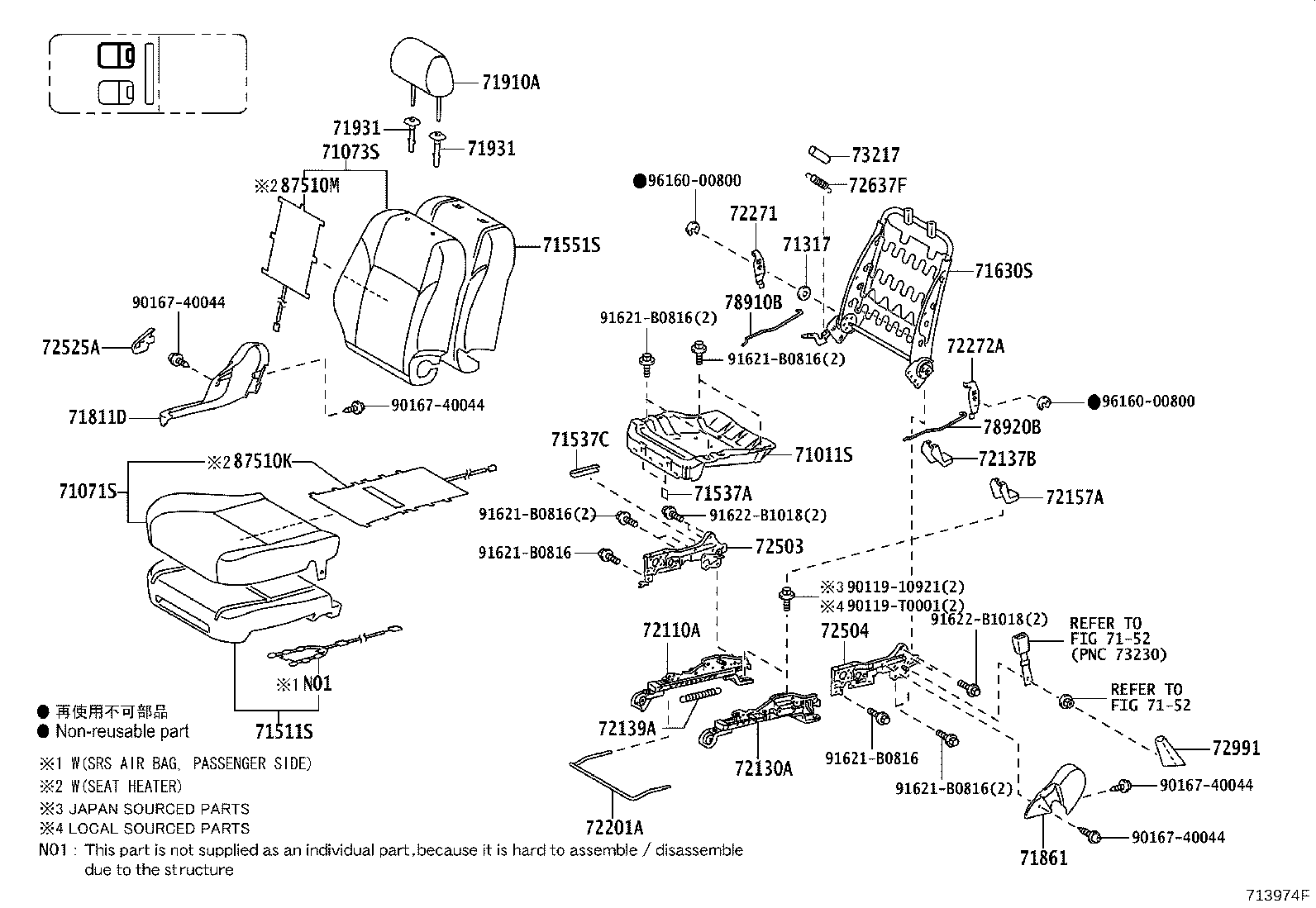

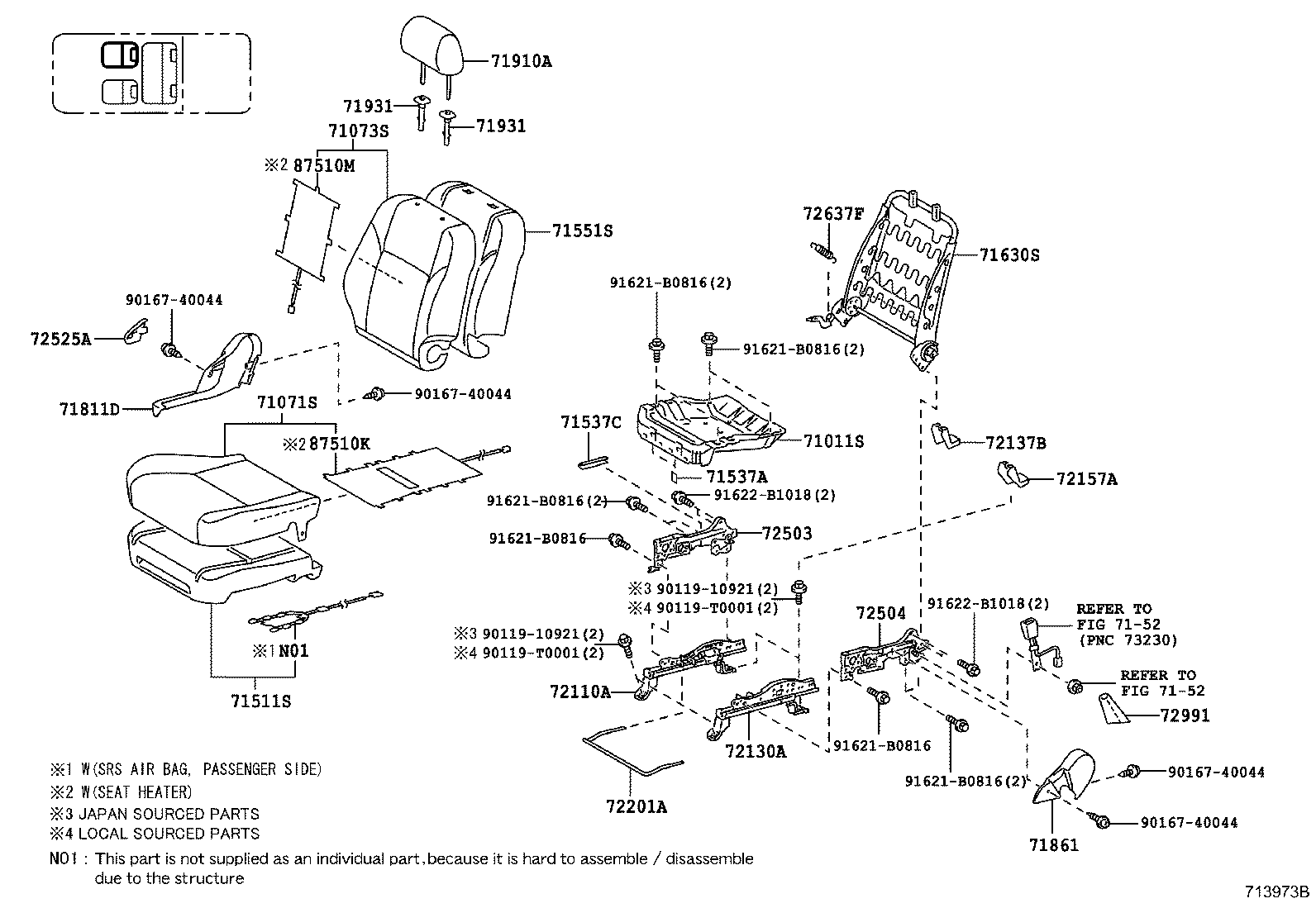

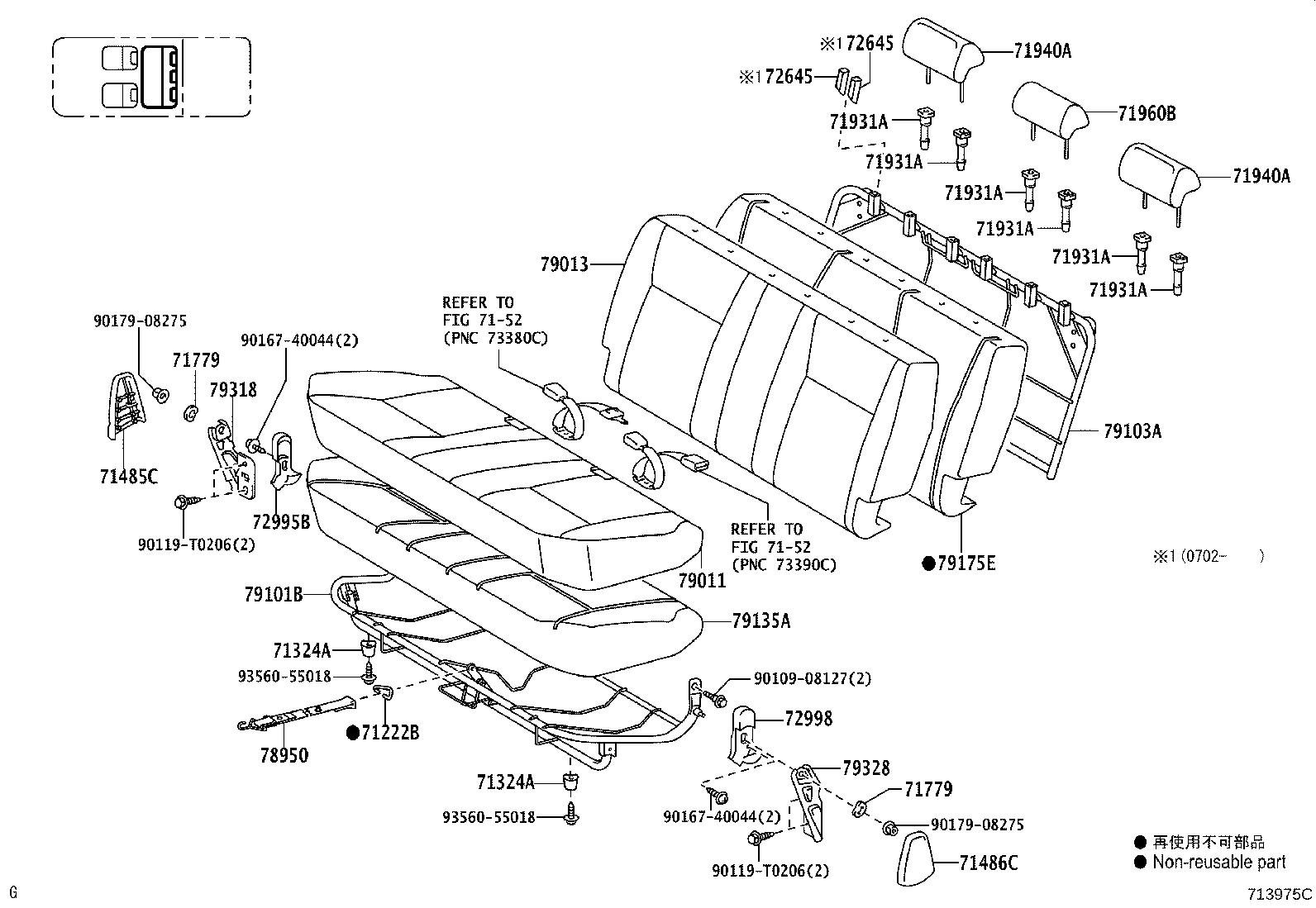

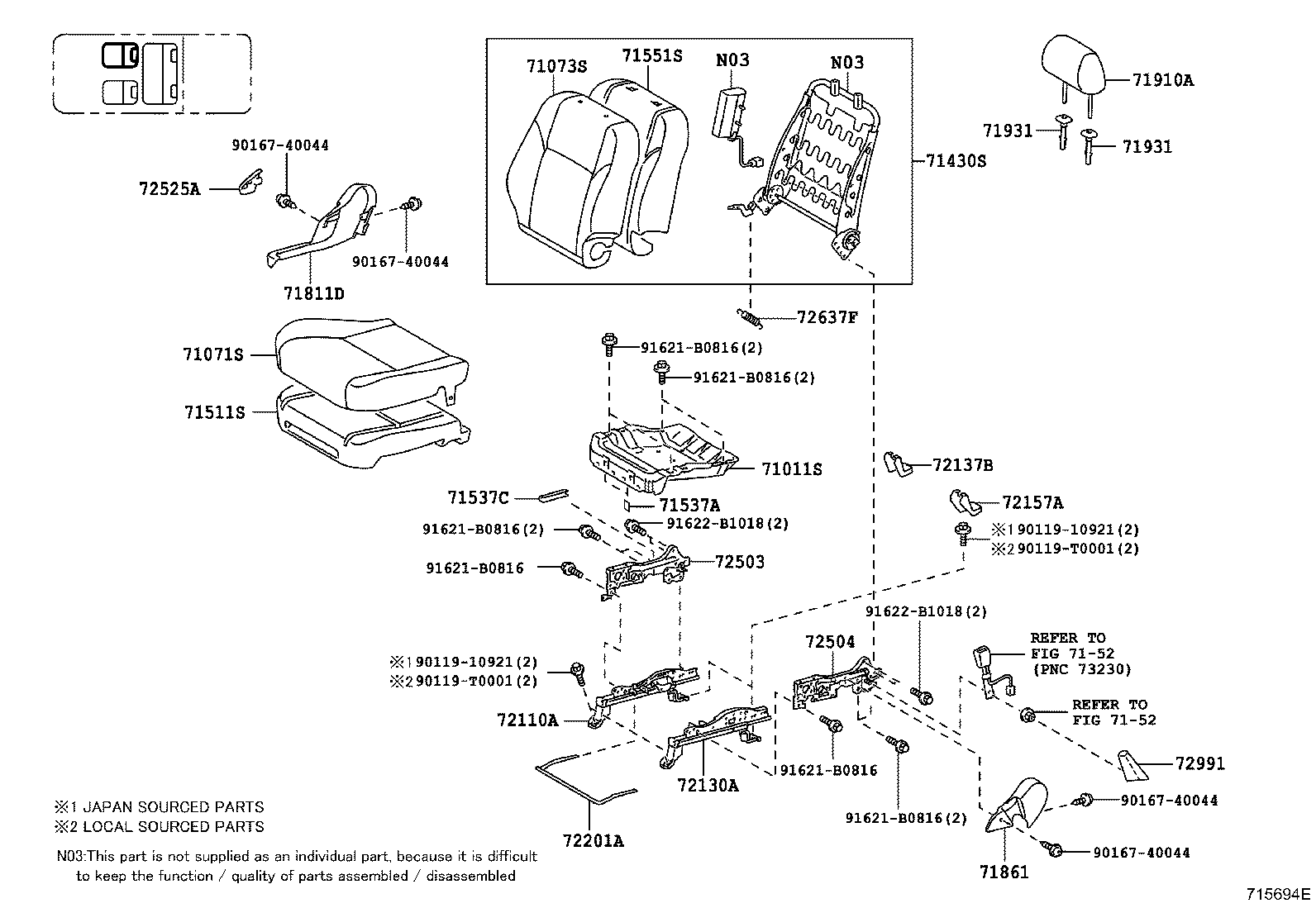

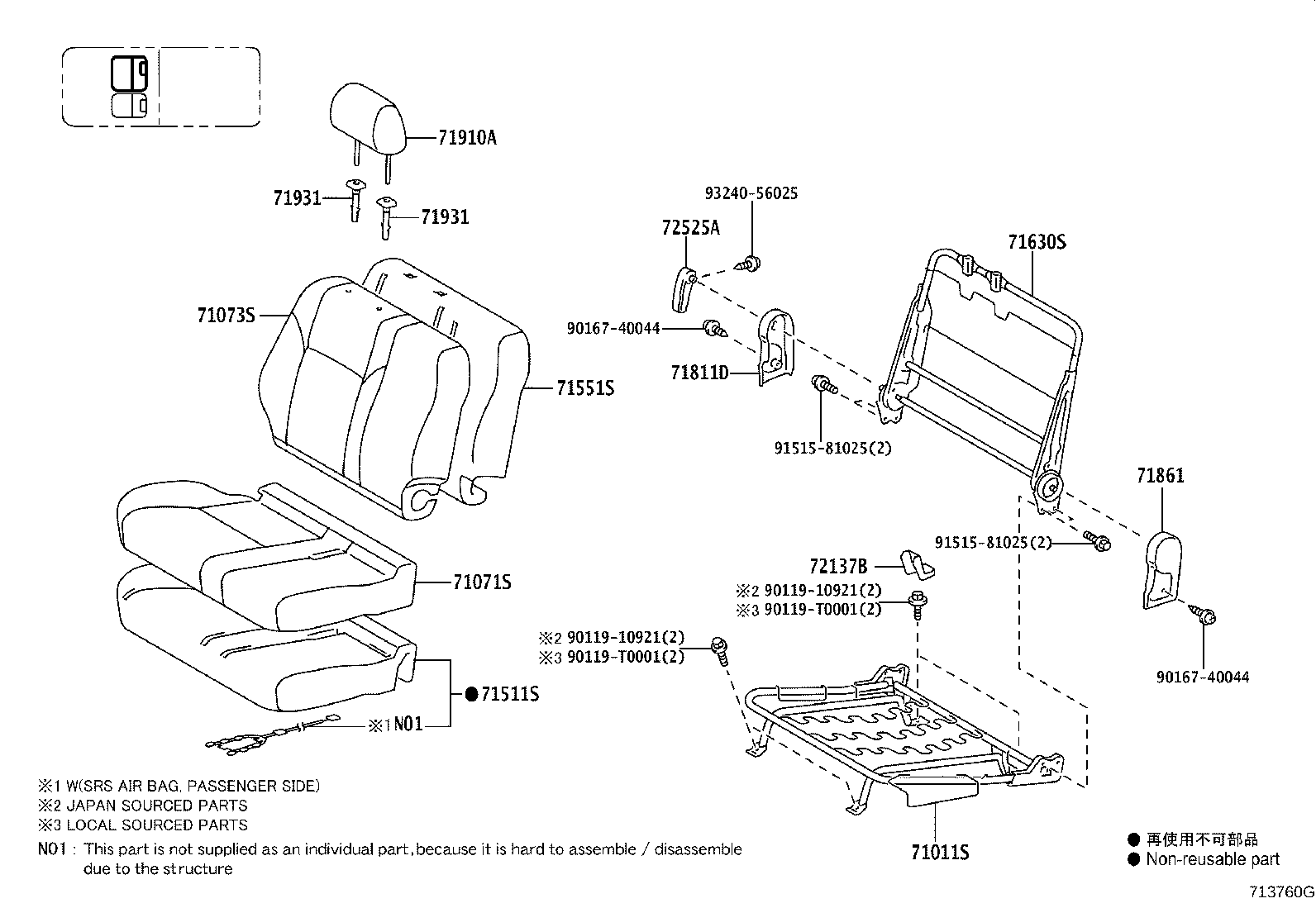

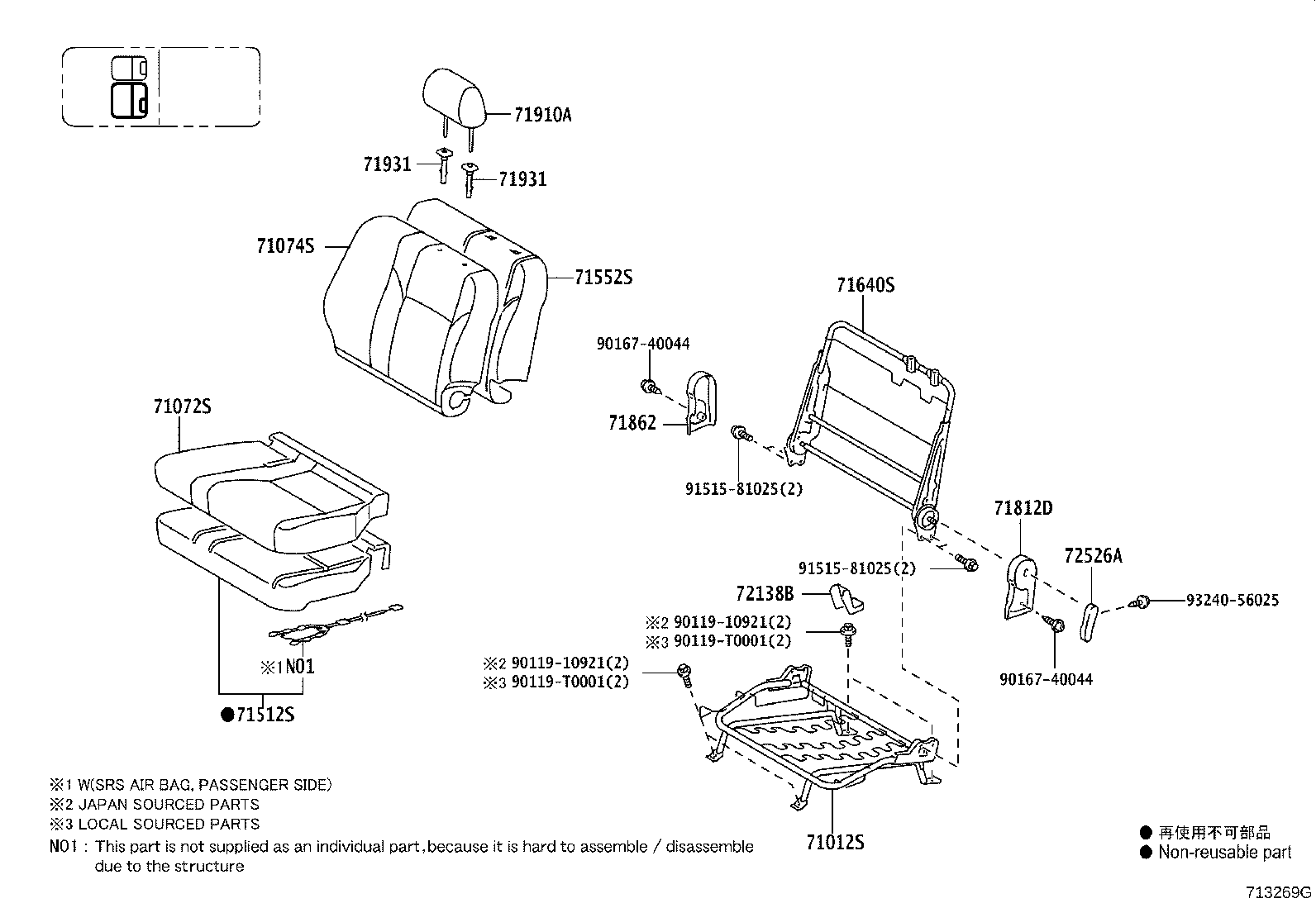

Illustrations
Part groups
| PNC | Description |
|---|---|
| 71011S | Frame Sub-assy, Front Seat Cushion, RH |
| 71012S | Frame Sub-assy, Front Seat Cushion, LH |
| 71071S | Cover, Front Seat Cushion, RH(FOR SEPARATE TYPE) |
| 71072S | Cover, Front Seat Cushion, LH(FOR SEPARATE TYPE) |
| 71073S | Cover, Front Seatback, RH(FOR SEPARATE TYPE) |
| 71074S | Cover, Front Seatback, LH(FOR SEPARATE TYPE) |
| 71075B | Cover, Rear Seat Cushion (FOR BENCH TYPE) |
| 71077B | Cover, Rear Seatback (FOR BENCH TYPE) |
| 71222B | Wire, RR Seat Cushion Connecting |
| 71317 | Plate, Front Seatback Hinge |
| 71324A | Cushion, Rear Seat |
| 71430S | Back Assy, Front Seat, RH(FOR SEPARATE TYPE) |
| 71440S | Back Assy, Front Seat, LH(FOR SEPARATE TYPE) |
| 71485C | Cover, Rear Seat Hinge, RH |
| 71486C | Cover, Rear Seat Hinge, LH |
| 71511S | Pad, Front Seat Cushion, RH(FOR SEPARATE TYPE) |
| 71512S | Pad, Front Seat Cushion, LH (FOR SEPARATE TYPE) |
| 71537A | Protector, Front Seat Cushion |
| 71537C | Protector, Front Seat Cushion Edge, RH |
| 71537D | Protector, Front Seat Cushion Edge, LH |
| 71551S | Pad, Front Seatback, RH(FOR SEPARATE TYPE) |
| 71552S | Pad, Front Seatback, LH(FOR SEPARATE TYPE) |
| 71611 | Pad, Rear Seat Cushion |
| 71630S | Spring Assy, Front Seatback, RH(FOR SEPARATE TYPE) |
| 71640S | Spring Assy, Front Seatback, LH(FOR SEPARATE TYPE) |
| 71651B | Pad, Rear Seatback(FOR BENCH TYPE) |
| 71779 | Cover, Rear Seat Side Hinge Male, LH |
| 71811D | Shield, Front Seat Cushion, RH |
| 71812D | Shield, Front Seat Cushion, LH |
| 71861 | Shield, Front Seat Cushion, Inner RH |
| 71862 | Shield, Front Seat Cushion, Inner LH |
| 71910A | Headrest Assy, Front Seat |
| 71931 | Support, Front Seat Headrest |
| 71931A | Support, Rear Seat Headrest |
| 71940A | Headrest Assy, Rear Seat |
| 71960B | Headrest Assy, Rear Seat, Center |
| 72110A | Track Assy, Front Seat, Outer RH |
| 72120 | Track Assy, Front Seat, Outer LH |
| 72130A | Track Assy, Front Seat, Inner RH |
| 72137B | Cover, Seat Track, RH |
| 72138B | Cover, Seat Track, LH |
| 72139A | Spring, Seat Track Cover |
| 72140A | Track Assy, Front Seat,Inner LH |
| 72157A | Cover, Seat Track Bracket, Inner RH |
| 72158B | Cover, Seat Track Bracket, Inner LH |
| 72201A | Handle Sub-assy, Seat Track RH |
| 72201B | Handle Sub-assy, Seat Track LH |
| 72271 | Bracket, Seat Track Control Cable, RH |
| 72272A | Bracket, Seat Track Control Cable, LH |
| 72503 | Arm Sub-assy, Reclining Adjuster, Lower RH |
| 72503A | Arm Sub-assy, Reclining Adjuster, Lower RH |
| 72504 | Arm Sub-assy, Reclining Adjuster, Lower LH |
| 72504A | Arm Sub-assy, Reclining Adjuster, Lower LH |
| 72525A | Handle, Reclining Adjuster Release, RH |
| 72526A | Handle, Reclining Adjuster Release, LH |
| 72637F | Spring, Seatback, RH |
| 72637G | Spring, Seatback, LH |
| 72645 | Cushion, Rear Seatback Lock |
| 72693 | Hook, Rear Seat Cushion Lock |
| 72991 | Cover, Front Seat Cushion, RH |
| 72992 | Cover, Front Seat Cushion, LH |
| 72995B | Cover, NO.1 Seat Cushion, RH |
| 72998 | Cover, Rear Seat Cushion, LH |
| 73217 | Tube, Adjuster, RH |
| 78910B | Cable Assy, Fold Seat Lock Control, NO.1 RH |
| 78920B | Cable Assy, Fold Seat Lock Control, NO.1 LH |
| 78950 | Band Assy, Fold Seat Stopper, NO.1 |
| 79011 | Cover Sub-assy, NO.1 Seat Cushion, RH |
| 79013 | Cover Sub-assy, NO.1 Seatback, RH |
| 79101B | Frame Sub-assy, NO.1 Seat Cushion, RH |
| 79103A | Frame Sub-assy, NO.1 Seatback, RH |
| 79135A | Pad, NO.1 Seat Cushion, RH |
| 79175E | Pad, NO.1 Seatback, RH |
| 79318 | Bracket, NO.3 Seat Leg |
| 79328 | Bracket, Rear Seat Leg, Front RH |
| 87510K | Heater Assy, Front Seat Cushion, RH |
| 87510L | Heater Assy, Front Seat Cushion, LH |
| 87510M | Heater Assy, Front Seatback, RH |
| 87510N | Heater Assy, Front Seatback, LH |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
