Toyota Hilux (DCB/SCB/XTR)
2022-08 → 2024-01 · chassis GUN12#,135 · catalogue 6725C0 · Europe
Supported model
Data version 2024-09

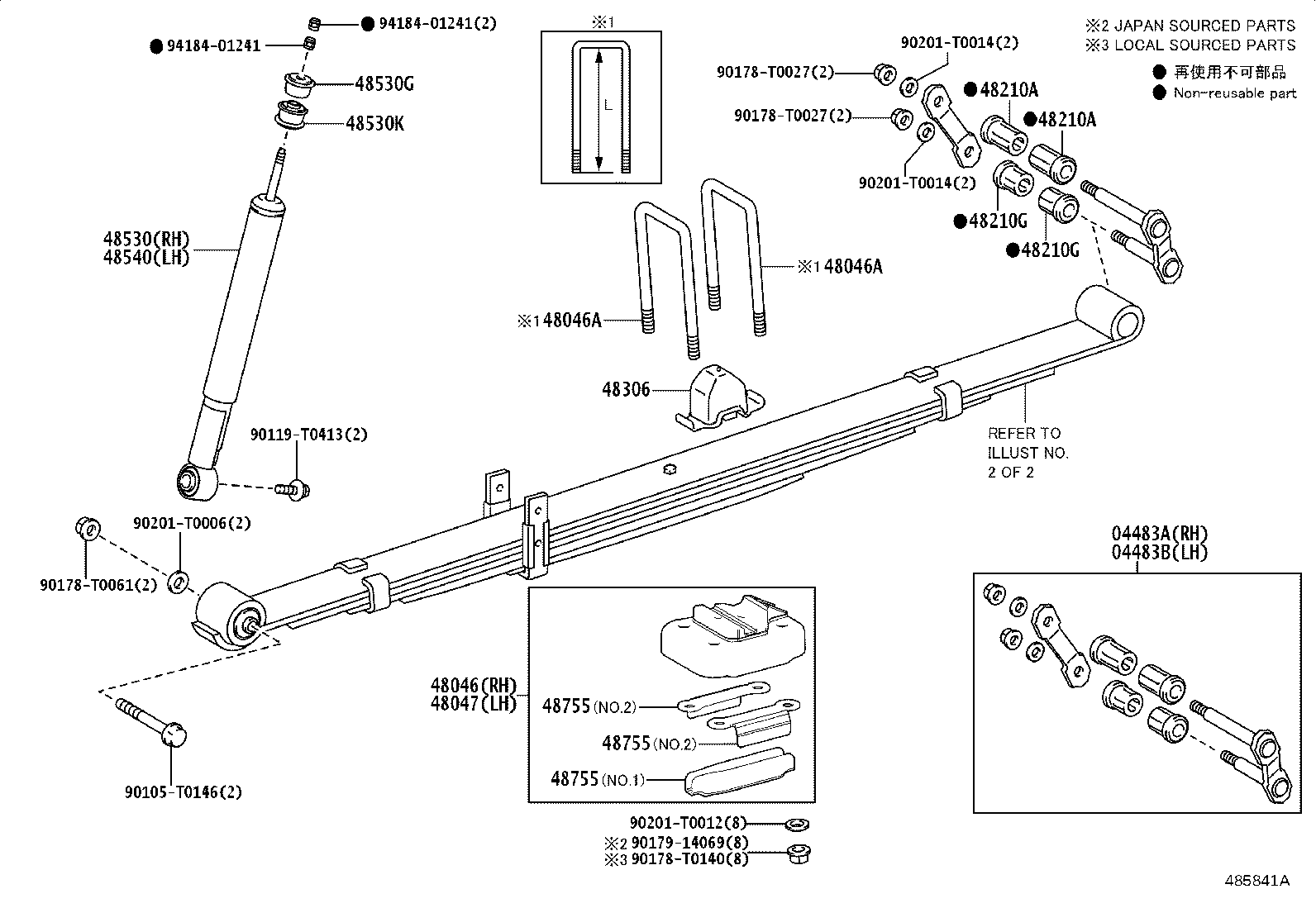

Rear Spring & Shock Absorber
34 part groups · 5 illustrations
Part groups
| PNC | Description |
|---|---|
| 04483A | Shackle Kit, Rear Spring, RH |
| 04483B | Shackle Kit, Rear Spring, LH |
| 48046 | Seat Sub-assy, Spring U Bolt, RH |
| 48046A | Bolt, U(FOR REAR SPRING) |
| 48047 | Seat Sub-assy, Spring U Bolt, LH |

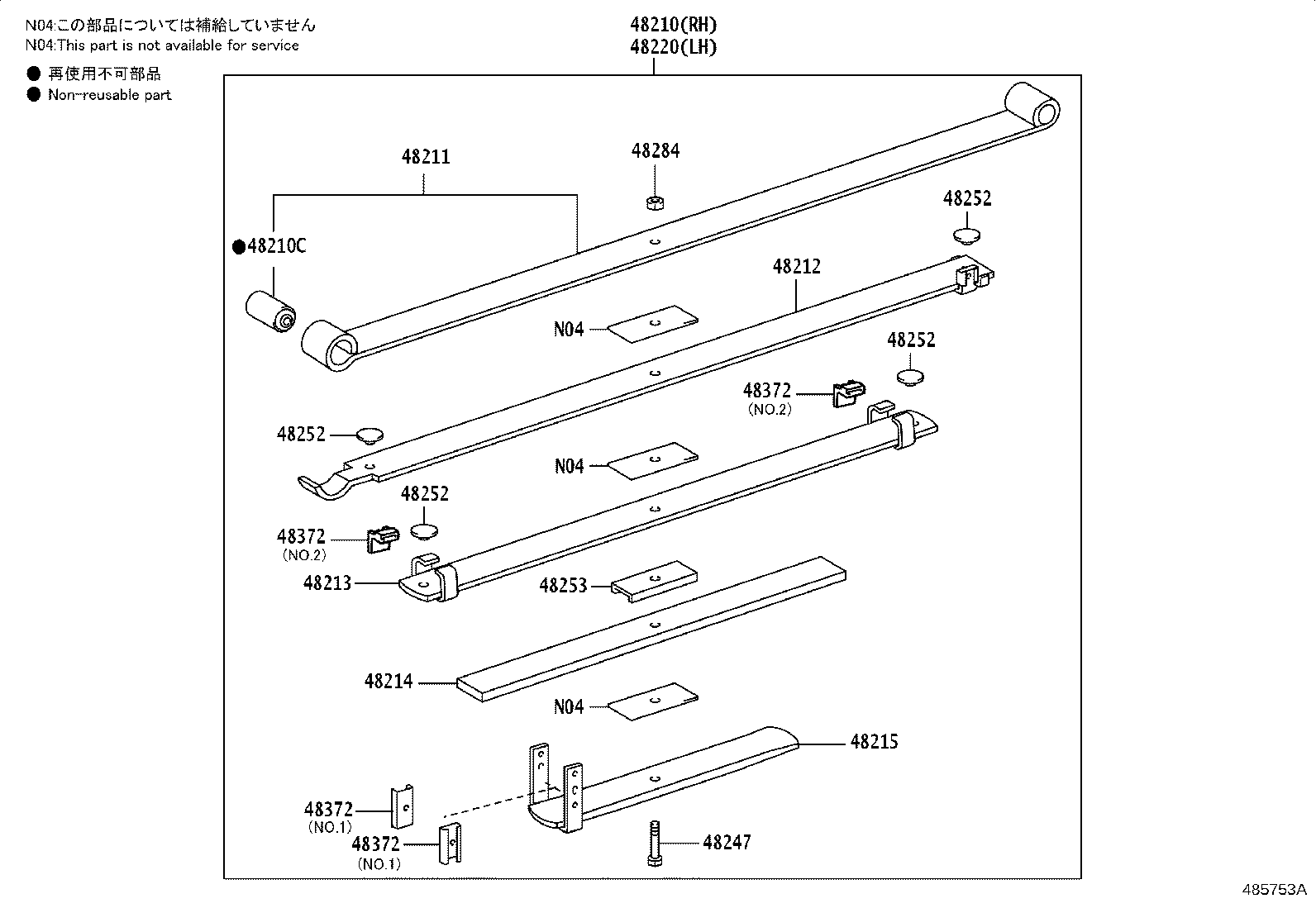

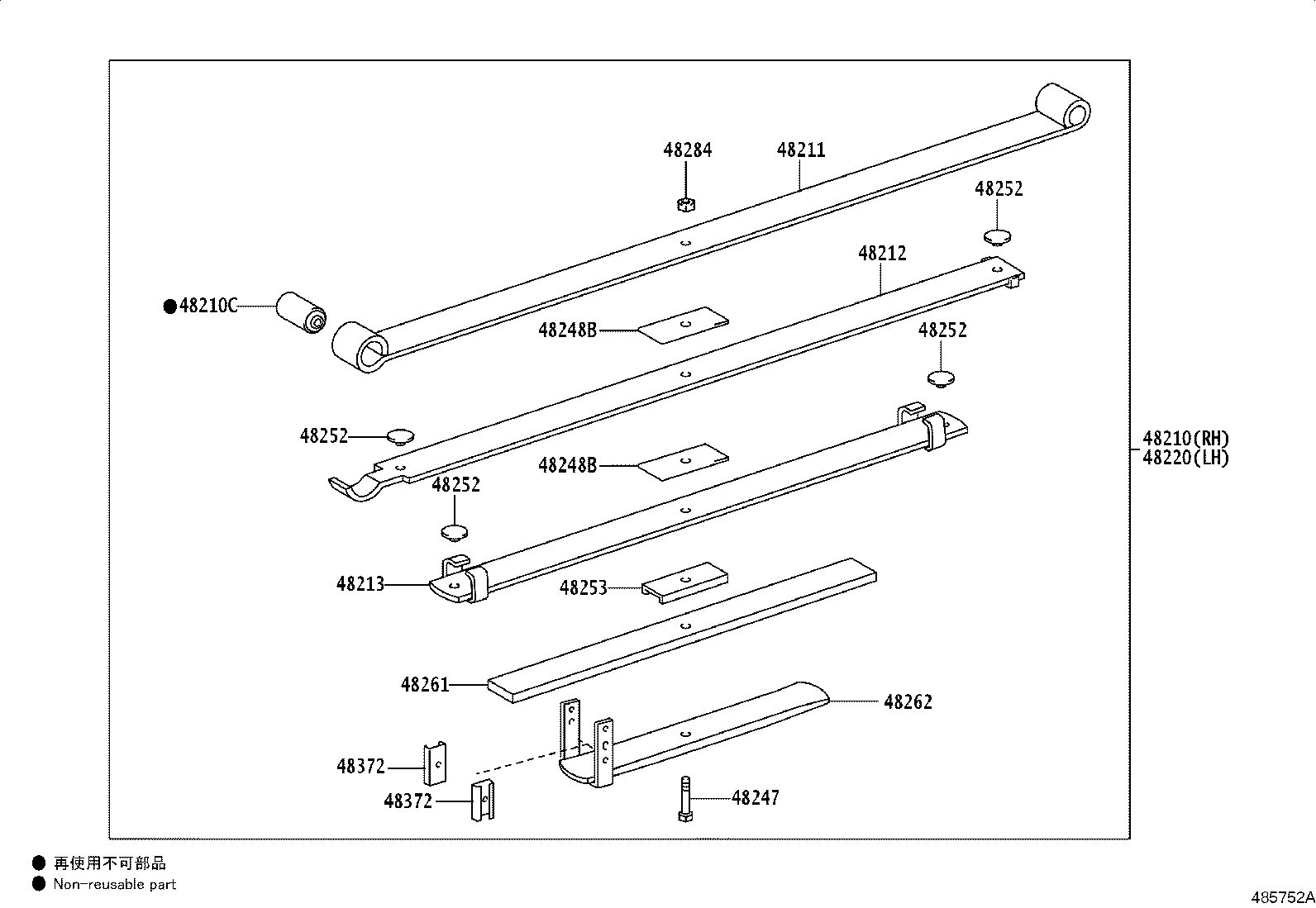

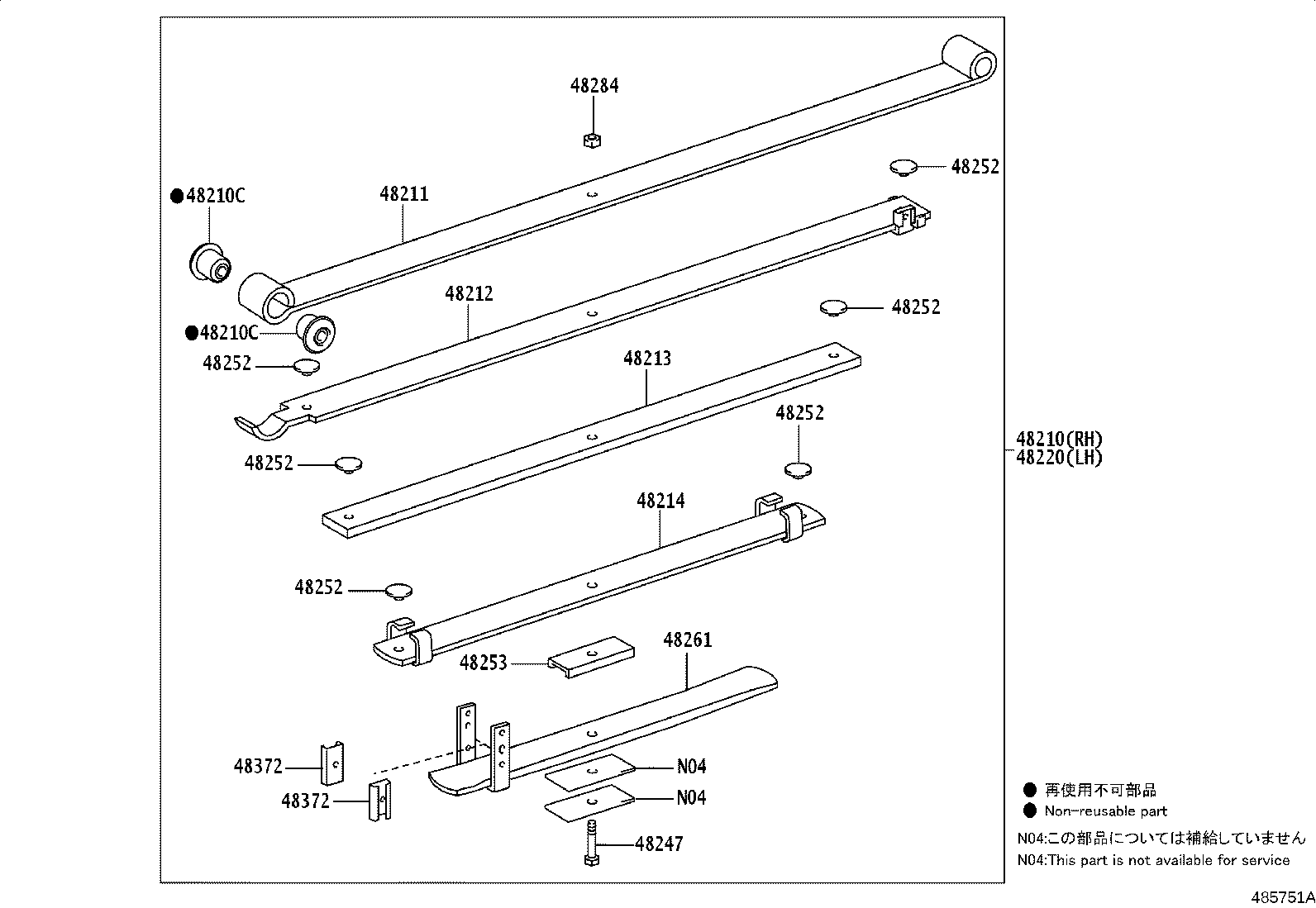

| 48210 | Spring Assy, Rear RH |
| 48210A | Bush(FOR REAR SPRING SHACKLE UPPER) |
| 48210C | Bush(FOR REAR SPRING LEAF) |
| 48210G | Bush(FOR REAR SPRING SHACKLE LOWER) |
| 48211 | Leaf, Rear Spring, NO.1 |
| 48212 | Leaf, Rear Spring, NO.2 |
| 48213 | Leaf, Rear Spring, NO.3 |
| 48214 | Leaf, Rear Spring, NO.4 |
| 48215 | Leaf, Rear Spring, NO.5 |
| 48220 | Spring Assy, Rear LH |
| 48247 | Bolt, Rear Spring, Center |
| 48248B | Spacer, Rear Spring, NO.3 |
| 48252 | Silencer, Rear Spring |
| 48253 | Spacer, Rear Spring, NO.1 |
| 48261 | Leaf, Rear Helper Spring, NO.1 |
| 48262 | Leaf, Rear Helper Spring, NO.2 |
| 48284 | Nut, Rear Spring Center Bolt |
| 48306 | Bumper Sub-assy, Rear Spring |
| 48372 | Pad, Rear Spring |
| 48516 | Bracket, Rear Shock Absorber, Upper RH |
| 48517 | Bracket, Rear Shock Absorber, Upper LH |
| 48530 | Absorber Assy, Shock, Rear RH |
| 48530B | Washer, Rear Shock Absorber Cushion, NO.1 |
| 48530C | Washer, Rear Shock Absorber Cushion, NO.2 |
| 48530G | Cushion, Rear Shock Absorber, NO.1 |
| 48530H | Bush, Rear Shock Absorber |
| 48530K | Cushion, Rear Shock Absorber, NO.2 |
| 48540 | Absorber Assy, Shock, Rear LH |
| 48755 | Support, Rear Suspension |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
