Toyota Hilux (DCB/SCB/XTR)
2022-08 → 2024-01 · chassis GUN12#,135 · catalogue 6725C0 · Europe
Supported model
Data version 2024-09
Frame
47 part groups · 5 illustrations
Part groups
| PNC | Description |
|---|---|
| 17578H | Bracket, Exhaust Pipe Support, NO.10 |
| 48414C | Bracket, Spring, NO.3 RH |
| 48415C | Bracket, Spring, NO.3 LH |
| 48416B | Bracket, Spring, NO.4 RH |
| 48417D | Bracket, Spring, NO.4 LH |
| 48516D | Bracket Sub-assy, Rear Shock Absorber, Upper RH |
| 48517B | Bracket Sub-assy, Rear Shock Absorber, Upr LH |
| 51021B | Crossmember Sub-assy, Frame Auxiliary |
| 51025A | Bracket Sub-assy, Frame NO.3 Crossmember, RH |
| 51026 | Bracket Sub-assy, Frame NO.3 Crossmember, LH |
| 51035 | Plate Sub-assy, Frame Side Rail, RH |
| 51036 | Plate Sub-assy, Frame Side Rail, LH |
| 51071 | Bracket Sub-assy, Rear Body Mounting, NO.1 RH |
| 51072 | Bracket Sub-assy, Rear Body Mounting, NO.1 LH |
| 51073 | Bracket Sub-assy, Rear Body Mounting, NO.2 RH |
| 51074 | Bracket Sub-assy, Rear Body Mounting, NO.2 LH |

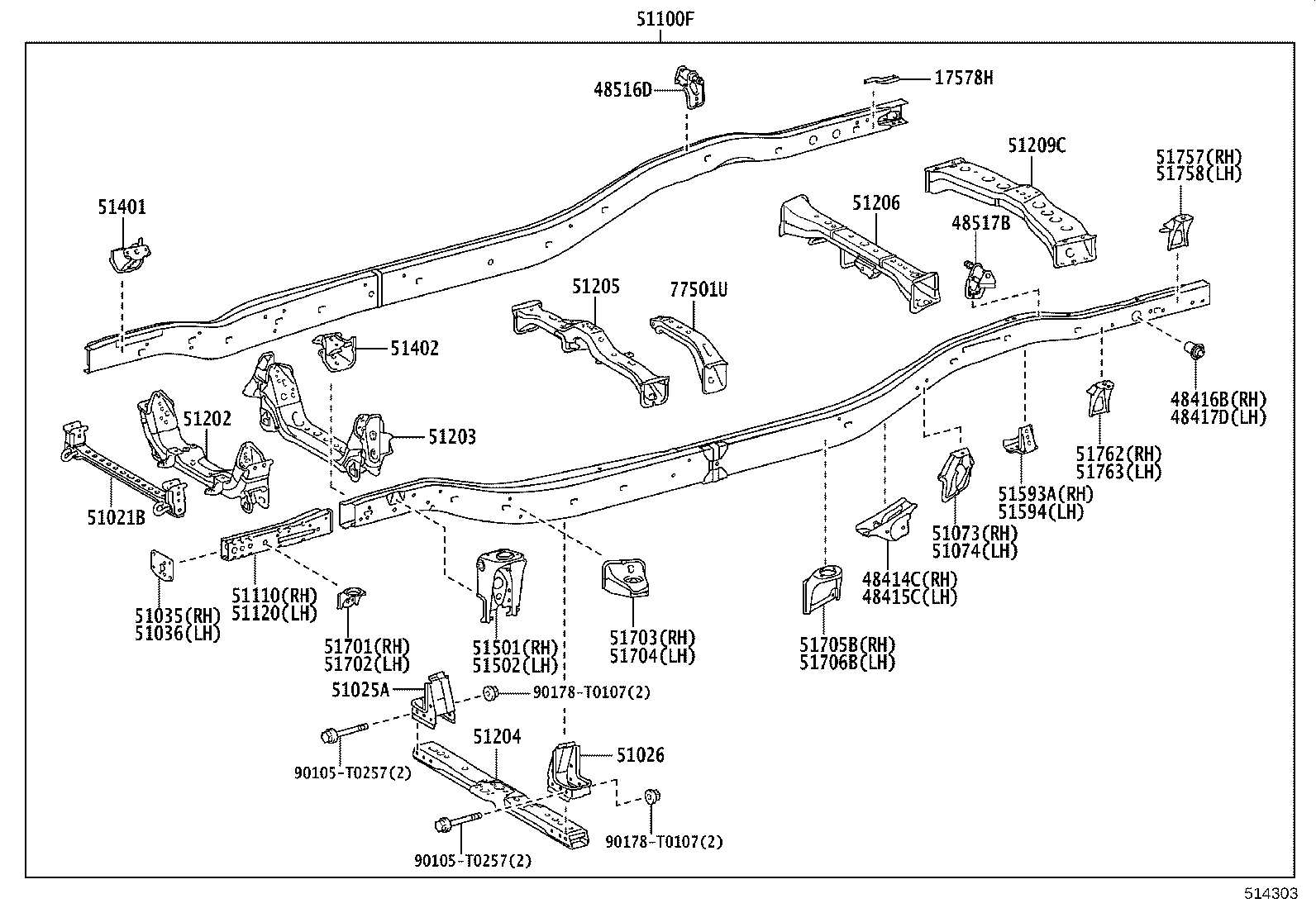

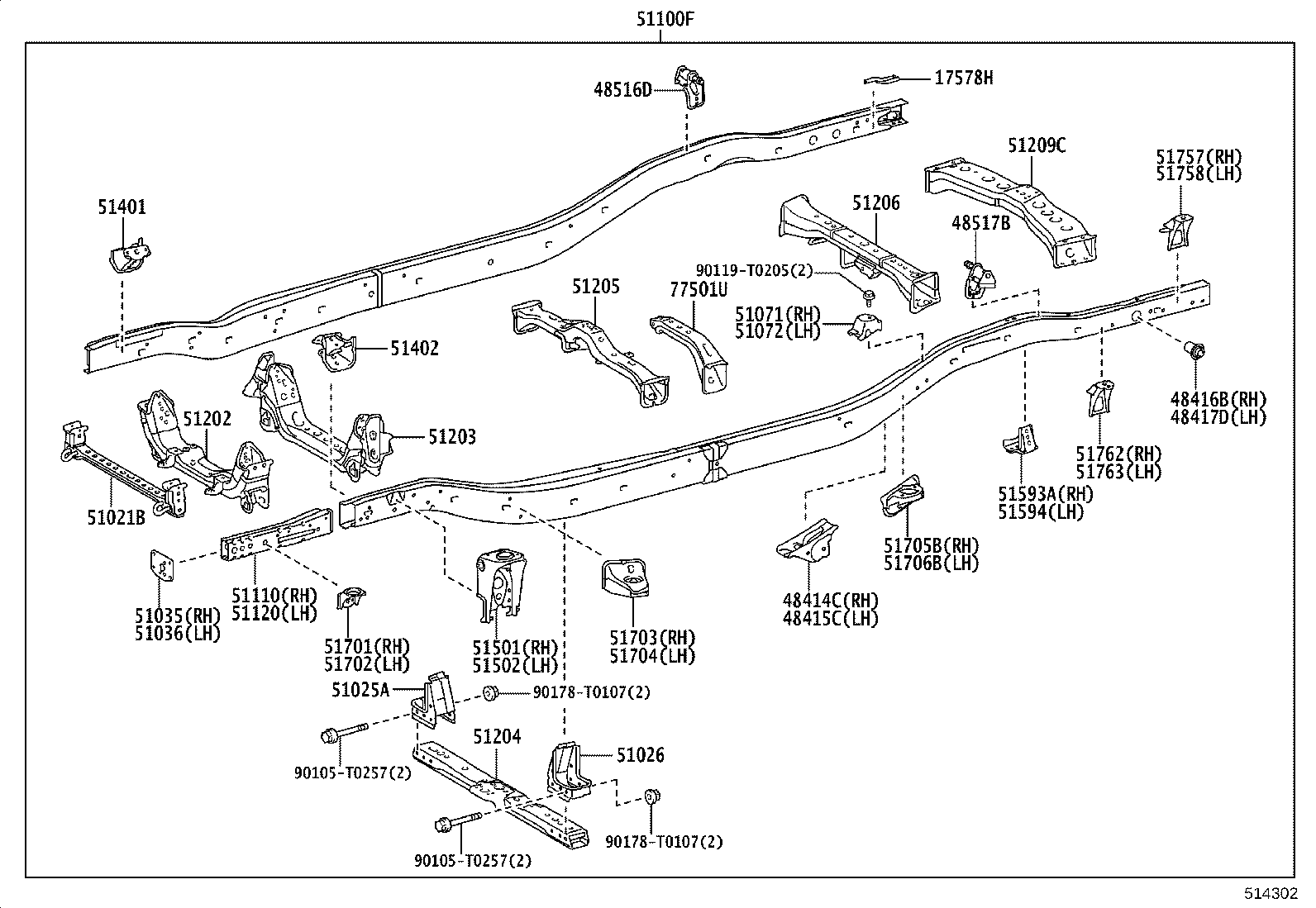

| 51100F | Frame Sub-assy |
| 51110 | Extension Assy, Side Rail, RH |
| 51120 | Extension Assy, Side Rail, LH |
| 51202 | Crossmember Sub-assy, Frame, NO.1 |
| 51203 | Crossmember Sub-assy, Frame, NO.2 |
| 51204 | Crossmember Sub-assy, Frame, NO.3 |
| 51205 | Crossmember Sub-assy, Frame, NO.4 |
| 51206 | Crossmember Sub-assy, Frame, NO.5 |
| 51209C | Crossmember Sub-assy, Frame, Rear |
| 51401 | Bracket Sub-assy, Engine Front Mounting, RH |
| 51402 | Bracket Sub-assy, Engine Front Mounting, LH |
| 51501 | Support Sub-assy, Suspension Arm, RH |
| 51502 | Support Sub-assy, Suspension Arm, LH |

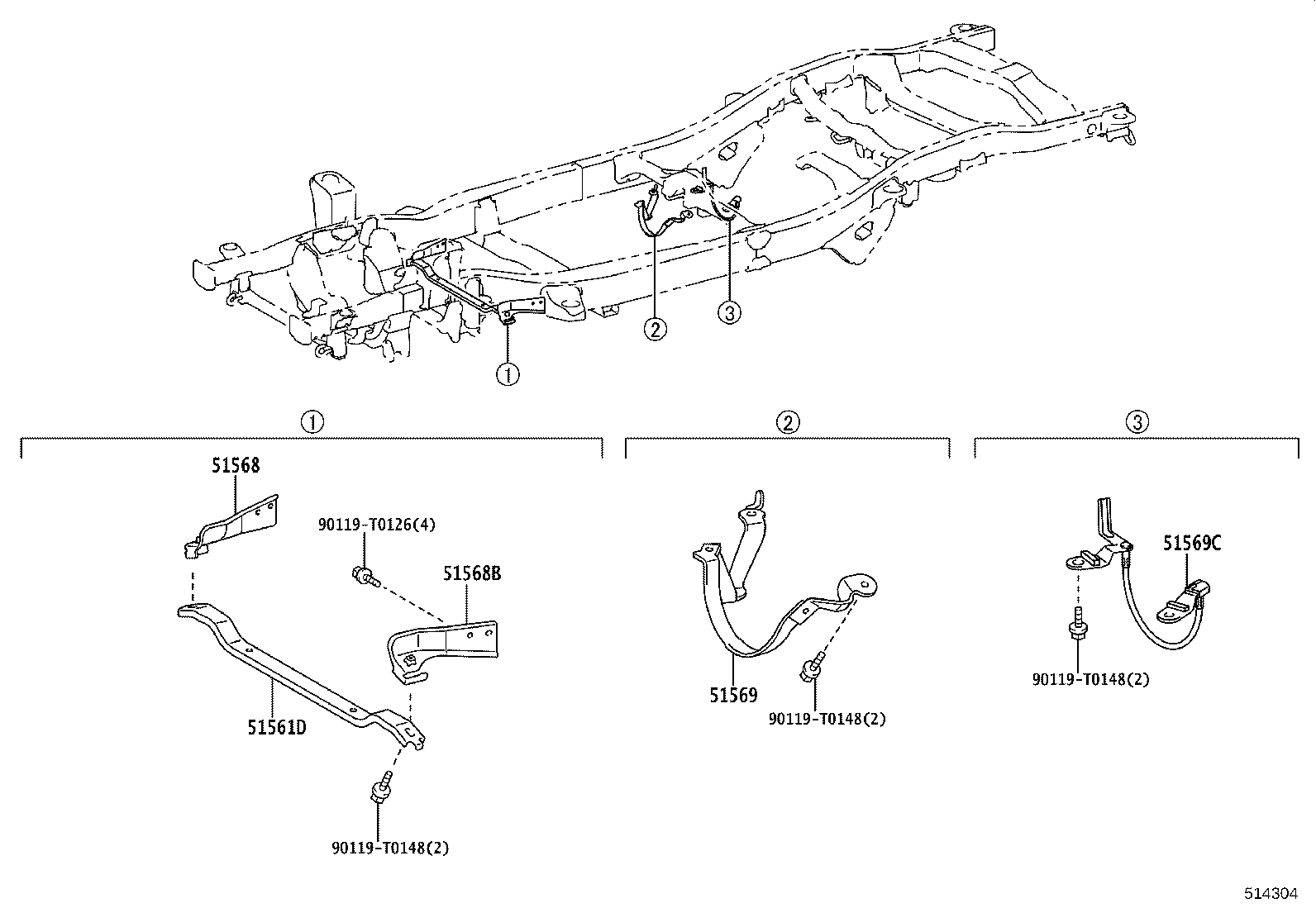

| 51561D | Guard, Propeller Shaft |
| 51568 | Bracket, Propeller Shaft Guard |
| 51568B | Bracket, Propeller Shaft Guard |

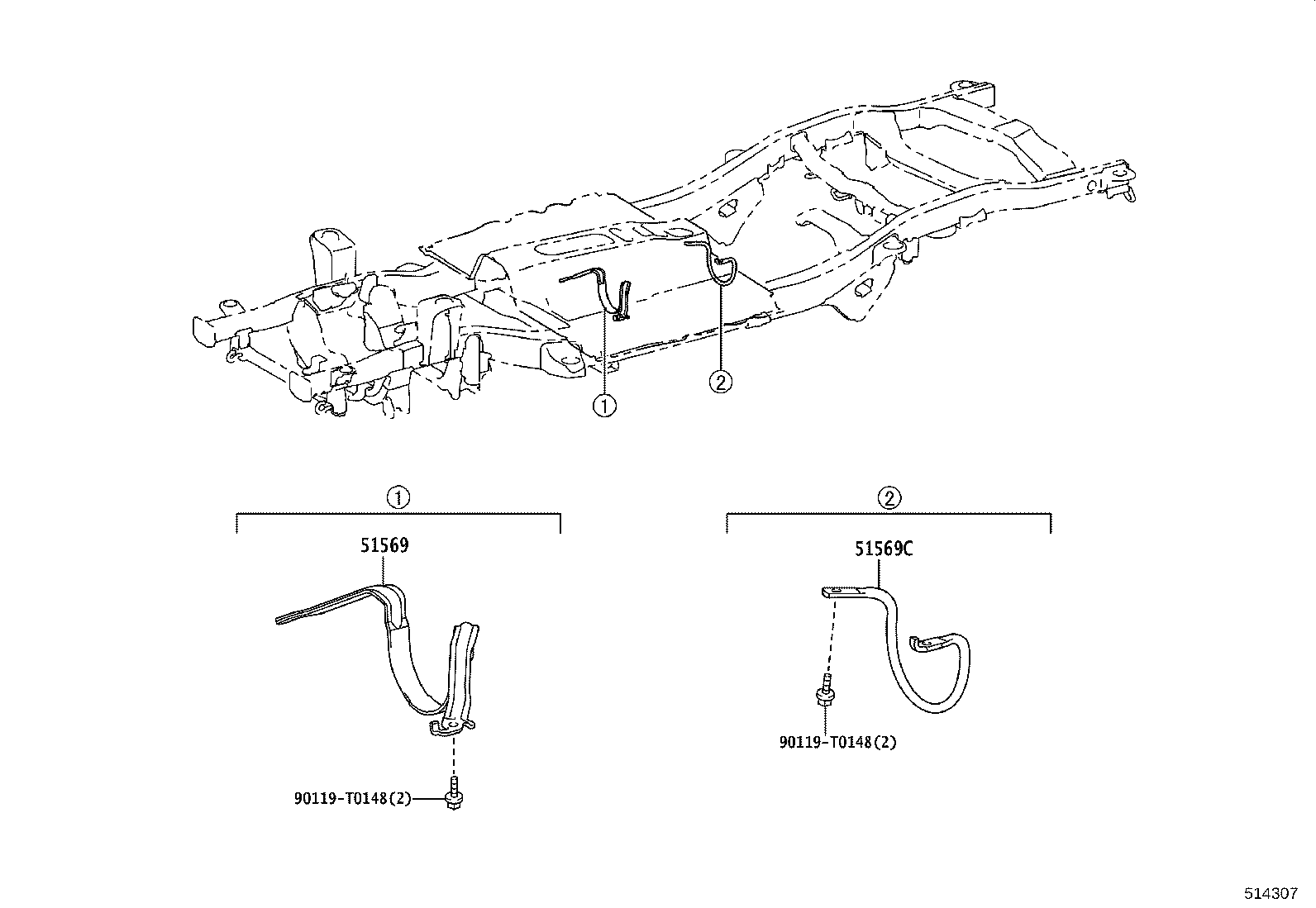

| 51569 | Guard, Propeller Shaft |
| 51569C | Guard, Propeller Shaft |
| 51593A | Bracket, Rear Spring Bumper, RH |
| 51594 | Bracket, Rear Spring Bumper, LH |
| 51701 | Bracket Sub-assy, Cab Mounting, NO.1 RH |
| 51702 | Bracket Sub-assy, Cab Mounting, NO.1 LH |
| 51703 | Bracket Sub-assy, Cab Mounting, NO.2, RH |
| 51704 | Bracket Sub-assy, Cab Mounting, NO.2 LH |
| 51705B | Bracket Sub-assy, Cab Mounting, NO.3 RH |
| 51706B | Bracket Sub-assy, Cab Mounting, NO.3 LH |
| 51757 | Bracket, Body Support, NO.4 RH |
| 51758 | Bracket, Body Support, NO.4 LH |
| 51762 | Bracket, Body Support, NO.5 RH |
| 51763 | Bracket, Body Support, NO.5 LH |
| 77501U | Bracket Sub-assy, Fuel Tank |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
