Toyota Hiace
1977-02 → 1982-11 · chassis RH11,2#,3#,42,LH11,20,30 · catalogue 691220 · Europe
Discontinued model
Data version 1983-06
Air Cleaner
32 part groups · 16 illustrations
Illustrations
Part groups
| PNC | Description |
|---|---|
| 17061 | Diaphragm Sub-assy |

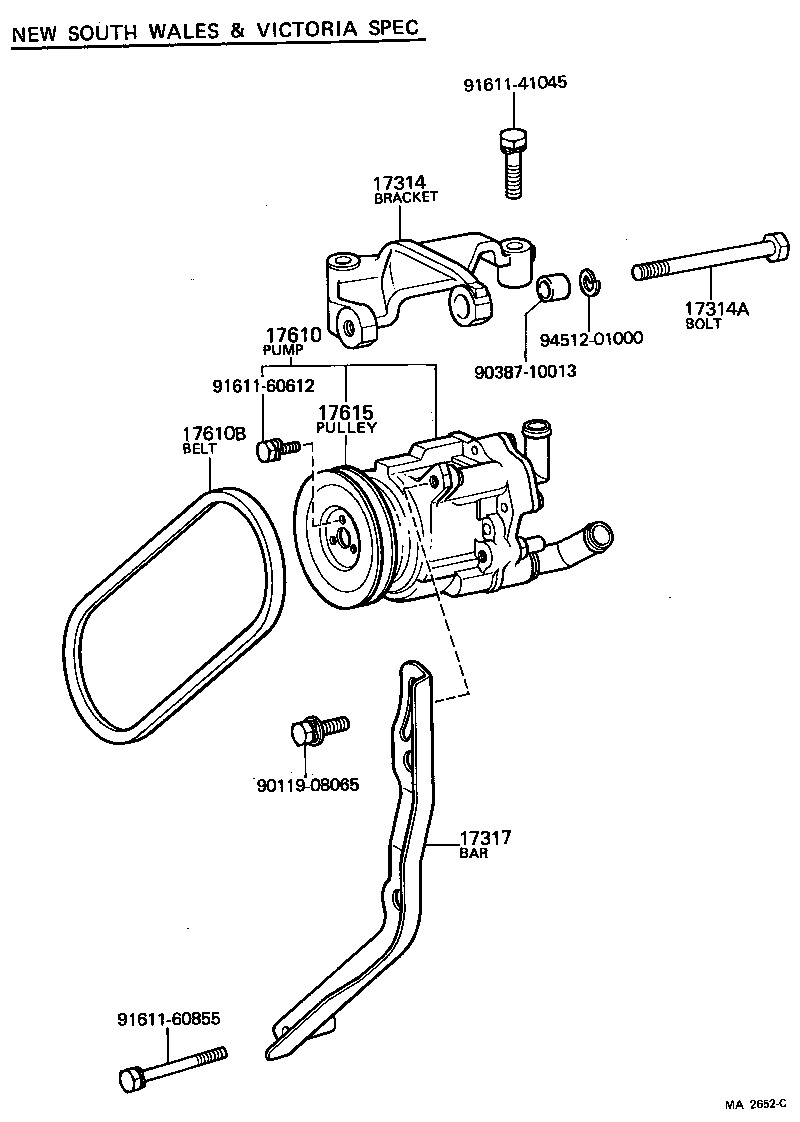

| 17314 | Bracket, Air Pump |
| 17314A | Bolt, Hexagon(FOR AIR PUMP BRACKET SETTING) |
| 17317 | Bar, Air Pump Adjusting, NO.1 |
| 17610 | Pump Assy, Air |
| 17615 | Pulley(FOR AIR PUMP) |
| 17700 | Cleaner Assy, Air |
| 17700A | Nut, Wing(FOR AIR CLEANER) |
| 17700B | Washer, Seal(FOR AIR CLEANER) |
| 17700F | Bolt, Stud(FOR AIR CLEANER SETTING) |
| 17705 | Cap Sub-assy, Air Cleaner |
| 17706 | Inlet Sub-assy, Air Cleaner, NO.2 |
| 17709 | Inlet Sub-assy, Air Cleaner |
| 17728 | Valve, Thermostatic |
| 17728A | Bush |
| 17729 | Gasket, Thermostat Valve |
| 17749 | Support, Thermostat Valve |
| 17801 | Element Sub-assy, Air Cleaner Filter |
| 17841 | Gasket, Filter Element |
| 17845 | Gasket, Air Cleaner Cap |
| 17848 | Gasket, Air Cleaner TO Carburetor |
| 17861 | Connector, Intake Air |
| 17861D | Clamp(FOR INTAKE AIR CONNECTOR) |
| 17881 | Hose, Air Cleaner, NO.1 |
| 17881A | Clamp(FOR AIR CLEANER HOSE, NO.1) |
| 17882 | Hose, Air Cleaner, NO.2 |
| 17882A | Clamp(FOR AIR CLEANER HOSE, NO.2) |
| 17883 | Hose, Air Cleaner, NO.3 |
| 17883A | Clamp(FOR AIR CLEANER HOSE, NO.3) |
| 17885 | Pipe, Air Cleaner |
| 17901 | Inlet Sub-assy, Hot Air |
| 23262B | Valve, Bimetal Vacuum Switching, NO.1 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
