Toyota Hiace
1982-11 → 1985-07 · chassis RH11,LH11 · catalogue 691230 · Europe
Discontinued model
Data version 1986-05

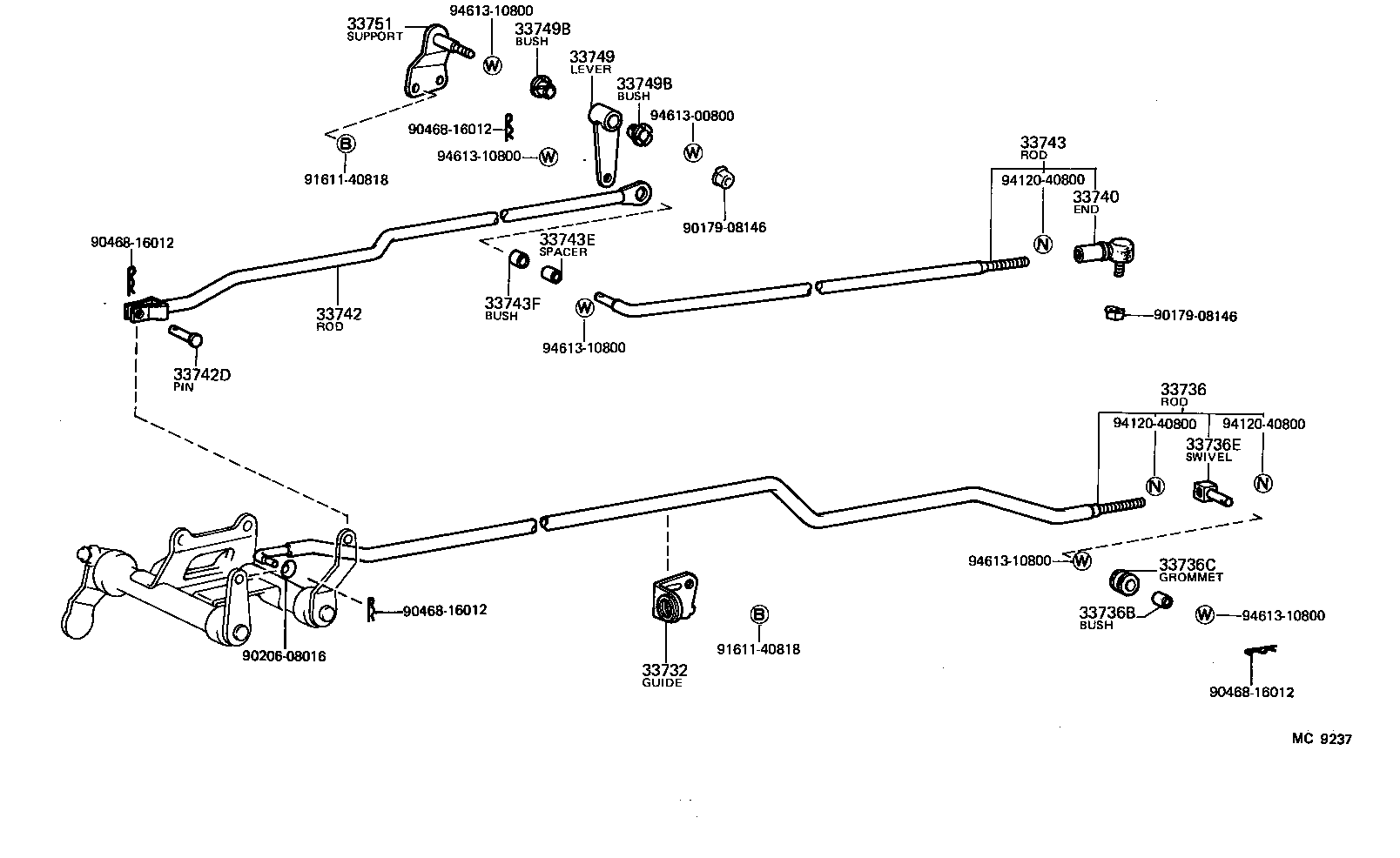

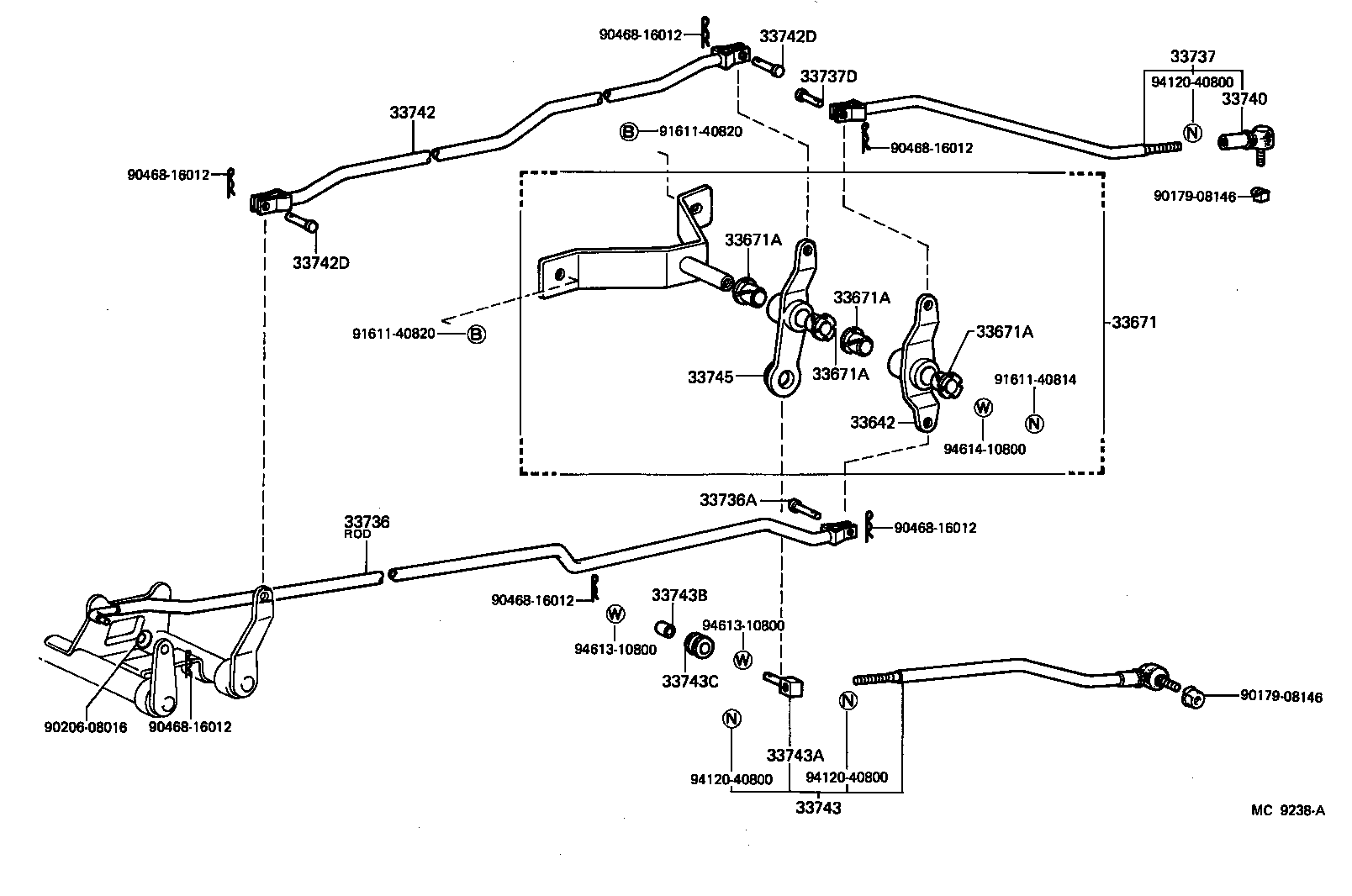

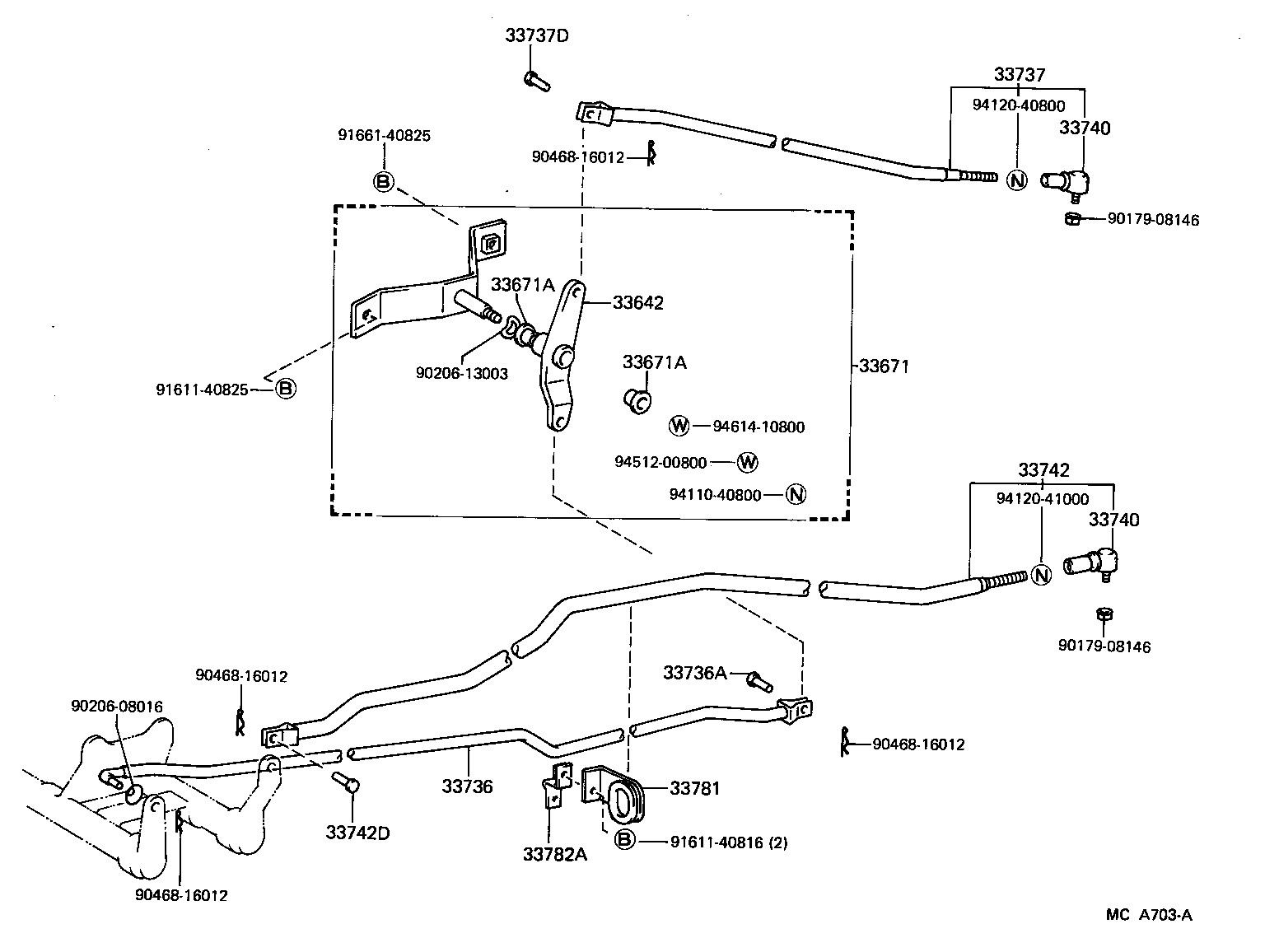

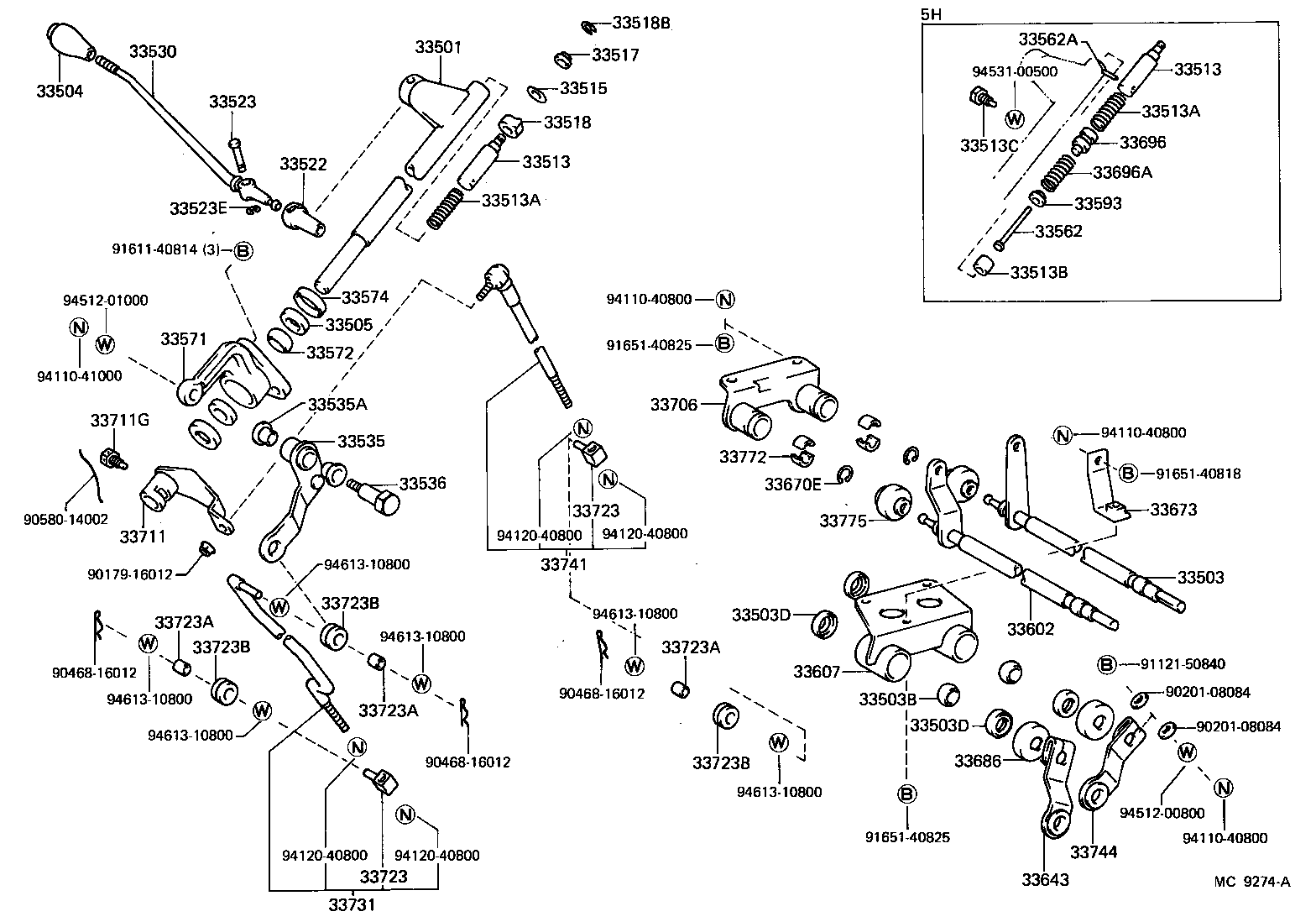

Control Shaft & Crossshaft
73 part groups · 5 illustrations
Part groups
| PNC | Description |
|---|---|
| 33501 | Shaft Sub-assy, Control (FOR COLUMN SHIFT) |
| 33503 | Lever Sub-assy, Shift(FOR COLUMN SHIFT) |
| 33503B | Bush(FOR SHIFT LEVER SUB-ASSY) |
| 33503D | Seal, Type V Oil(FOR SHIFT LEVER) |
| 33504 | Knob Sub-assy, Shift Lever (FOR COLUMN SHIFT) |
| 33505 | Seal Sub-assy, Control Shaft Dust (FOR COLUMN SHIFT) |
| 33513 | Shaft, Control Shaft Bracket, Upper |
| 33513A | Spring, Compression (FOR BRACKET UPPER SHAFT) |
| 33513B | Spacer (FOR CONTROL SHAFT BRACKET UPPER SHAFT) |
| 33513C | Bolt (FOR CONTROL SHAFT BRACKET UPPER SHAFT) |
| 33515 | Seat, Control Shaft Upper |
| 33517 | Retainer, Control Shaft Upper Spring |
| 33518 | Bush, Upper Control Shaft Piece |
| 33518B | Ring, E (FOR UPPER CONTROL SHAFT PIECE BUSH) |
| 33522 | Seat, Shift Lever Plate (FOR COLUMN SHIFT) |
| 33523 | Pin, Shift Lever (FOR COLUMN SHIFT) |
| 33523E | Ring, E (FOR SHIFT LEVER PIN) |
| 33530 | Lever Assy, Shift (FOR COLUMN SHIFT) |
| 33535 | Lever, Control Select (FOR COLUMN SHIFT) |
| 33535A | Bush (FOR CONTROL SELECT LEVER) |
| 33536 | Shaft, Control Select Lever (FOR COLUMN SHIFT) |
| 33562 | Stopper, Control Shaft Upper Bracket Shaft |
| 33562A | Pin (FOR CONTROL SHAFT UPPER BRACKET SHAFT STOPPER) |
| 33571 | Bracket, Control Shaft, Lower (FOR COLUMN SHIFT) |
| 33572 | Bush, Control Shaft Lower (FOR COLUMN SHIFT) |
| 33574 | Retainer, Dust Seal (FOR COLUMN SHIFT CONTROL SHAFT) |
| 33593 | Holder, Spring (FOR SELECT LEVER) |
| 33602 | Lever Sub-assy, Select (FOR COLUMN SHIFT) |
| 33607 | Support Sub-assy, Control Rod (FOR COLUMN SHIFT) |
| 33642 | Lever, Gear Selecting, NO.2 |
| 33643 | Lever, Gear Selecting |
| 33670A | Bush (FOR CONTROL ROD SUPPORT) |
| 33670E | Ring, Snap (FOR CONTROL ROD SUPPORT) |
| 33671 | Support, Control Rod, NO.1 |
| 33671A | Bush (FOR CONTROL ROD, NO.1 SUPPORT) |
| 33673 | Support, Control Rod, NO.2 |
| 33686 | Cover, Control Lever Dust (FOR COLUMN SHIFT) |
| 33696 | Seat, Select Spring |
| 33696A | Spring, Compression |
| 33706 | Support Sub-assy, Cross Shaft, NO.2 (FOR COLUMN SHIFT) |
| 33711 | Lever, Control Shaft (FOR COLUMN SHIFT) |
| 33711G | Bolt, Control Shaft Lever Lock |
| 33723 | Swivel, Connecting Rod (FOR COLUMN SHIFT) |
| 33723A | Bush (FOR COLUMN SHIFT CONTROL SHAFT) |
| 33723B | Grommet (FOR COLUMN SHIFT CONTROL SHAFT) |
| 33731 | Rod, Gear Selecting, NO.1 (FOR COLUMN SHIFT) |
| 33732 | Guide, Selecting Rod |
| 33736 | Rod, Gear Selecting, NO.2(FOR COLUMN SHIFT) |
| 33736A | Pin, W/Hole |
| 33736B | Bush(FOR GEAR SELECTING ROD, NO.2) |
| 33736C | Grommet(FOR GEAR SELECTING ROD, NO.2) |
| 33736E | Swivel, Connecting Rod |
| 33737 | Rod, Gear Selecting, NO.3 (FOR COLUMN SHIFT) |
| 33737D | Pin, W/Hose (FOR GEAR SELECTING ROD NO.3) |
| 33740 | End Assy, Connecting Rod, NO.1(FOR COLUMN SHIFT) |
| 33741 | Rod, Gear Shifting, NO.1 (FOR COLUMN SHIFT) |
| 33742 | Rod, Gear Shifting, NO.2(FOR COLUMN SHIFT) |
| 33742D | Pin, W/Hole |
| 33743 | Rod, Gear Shifting, NO.3 (FOR COLUMN SHIFT) |
| 33743A | Swivel, Connecting Rod |
| 33743B | Bush, NO.1 |
| 33743C | Grommet |
| 33743E | Spacer(FOR SHIFTING) |
| 33743F | Bush(FOR SHIFTING) |
| 33744 | Lever, Gear Shifting, NO.1 (FOR COLUMN SHIFT) |
| 33745 | Lever, Gear Shifting, NO.2 (FOR COLUMN SHIFT) |
| 33749 | Lever, Gear Shifting, NO.3 (FOR COLUMN SHIFT) |
| 33749B | Bush (FOR COLUMN SHIFT GEAR SHIFTING LEVER) |
| 33751 | Support, Gear Shift Link Lever (FOR COLUMN SHIFT) |
| 33772 | Bush, NO.1, Cross Shaft Support (FOR COLUMN SHIFT) |
| 33775 | Cover, Cross Shaft Dust (FOR COLUMN SHIFT) |
| 33781 | Guide, Shifting Rod |
| 33782A | Bracket, Shifting Rod Guide |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
