Toyota Hiace
1982-11 → 1985-07 · chassis RH11,LH11 · catalogue 691230 · Europe
Discontinued model
Data version 1986-05

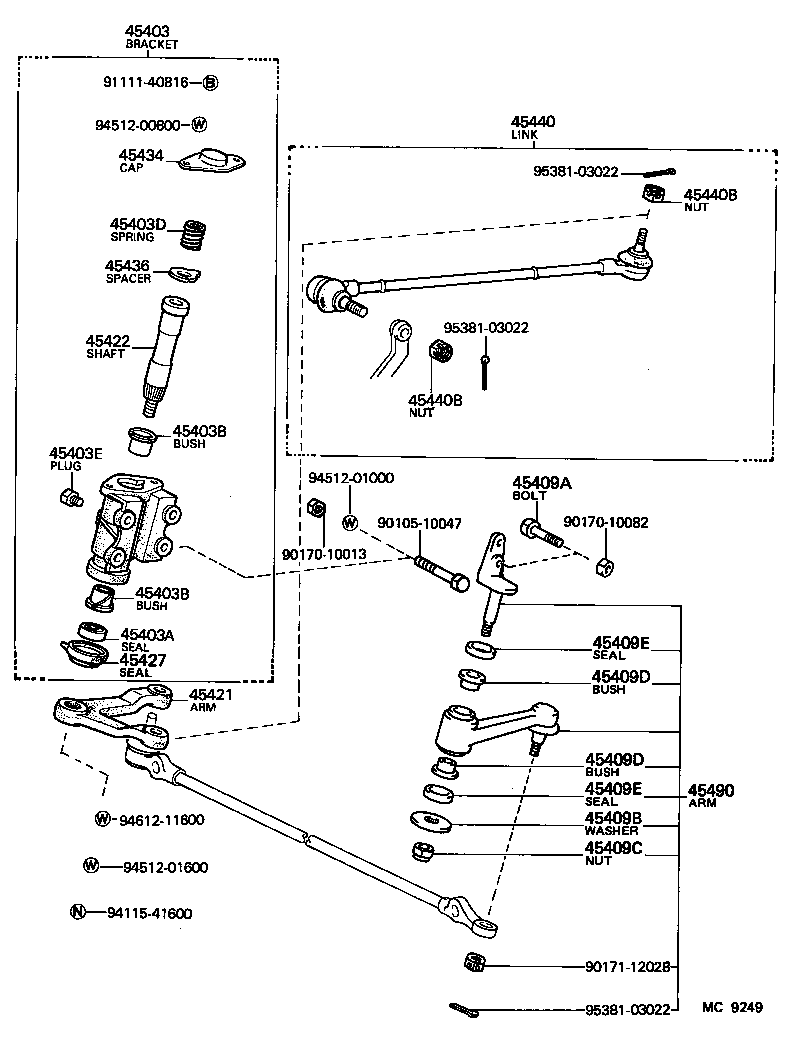

Front Steering Gear & Link
33 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 45046 | End Sub-assy, Tie Rod, RH |
| 45046A | Nut, Castle(FOR TIE ROD END) |
| 45047 | End Sub-assy, Tie Rod, LH |
| 45403 | Bracket Sub-assy, Center Arm |
| 45403A | Seal, Oil(FOR CENTER ARM BRACKET) |
| 45403B | Bush(FOR CENTER ARM BRACKET) |
| 45403D | Spring, Compression(FOR CENTER ARM SHAFT SET) |
| 45403E | Plug, W/Head Taper Screw(FOR CENTER ARM SHAFT) |
| 45406 | Rod Sub-assy, Tie, RH |
| 45406A | Nut, Castle(FOR TIE ROD) |
| 45407 | Rod Sub-assy, Tie, LH |
| 45409A | Bolt, Hexagon(FOR IDLER ARM SUPPORT SETTING) |
| 45409B | Washer, Plate(FOR IDLER ARM RUBBER BUSH) |
| 45409C | Nut(FOR IDLER ARM SUPPORT) |
| 45409D | Bush(FOR IDLER ARM) |
| 45409E | Seal, Dust(FOR IDLER ARM SUPPORT) |
| 45421 | Arm, Steering Center |
| 45422 | Shaft, Center Arm |
| 45427 | Seal, Center Arm Dust, Lower |
| 45434 | Cap, Center Arm Bracket |
| 45436 | Seat, Center Arm Shaft |
| 45440 | Link Assy, Steering Drag |
| 45440B | Nut, Castle(FOR STEERING DRAG LINK) |
| 45450 | Rod Assy, Steering Relay |
| 45450A | Nut, Castle(FOR RELAY ROD) |
| 45460 | Rod Assy, Tie, RH |
| 45461 | Rod, Steering Tie |
| 45466 | Clamp, Tie Rod End |
| 45470 | Rod Assy, Tie, LH |
| 45490 | Arm Assy, Steering Idler |
| 45611 | Arm, Steering Knuckle, RH |
| 45611A | Bolt, Knuckle Stopper |
| 45612 | Arm, Steering Knuckle, LH |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
