Toyota Hiace
1982-11 → 1985-07 · chassis RH11,LH11 · catalogue 691230 · Europe
Discontinued model
Data version 1986-05

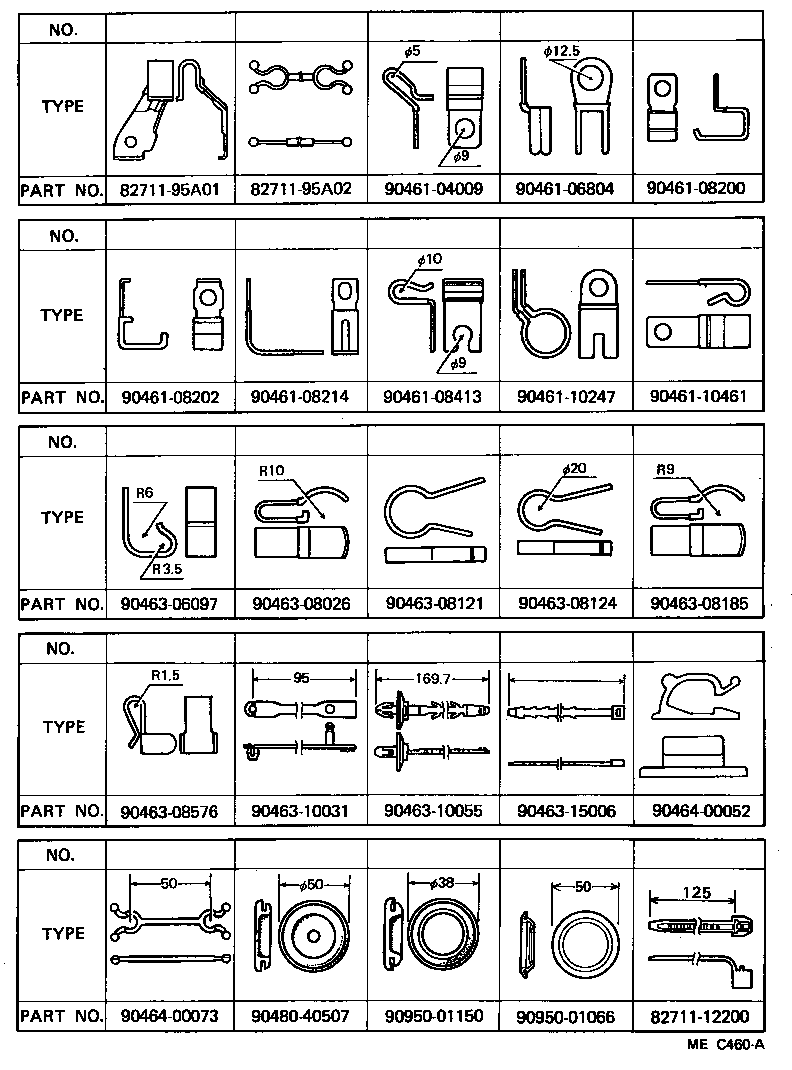

Wiring & Clamp
19 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 82001 | Cable, Bond, NO.1 |
| 82001C | Cable, Bond, NO.2 |
| 82050 | Wire Assy, Engine |
| 82203 | Wire Sub-assy, Alternator |
| 82210 | Harness Assy, Wiring Cowl TO Headlamp, NO.1 |
| 82210C | Fusible Link |
| 82210D | Fusible Link |
| 82213A | Bracket, Harness Connector |
| 82215A | Cover, Connector Bracket |
| 82220 | Harness Assy, Wiring Cowl |
| 82241C | Wire, Relay |
| 82310 | Wiring Assy, TO Back UP Lamp Switch |
| 82350 | Wiring Assy, Courtesy Lamp Switch (FOR FR OR RR DOOR) |
| 82374 | Wire, Washer |
| 82410 | Harness Assy, Wiring TO Rear Lamp |
| 82510 | Wiring Assy, Roof |
| 82670 | Block Assy, Junction, NO.1 |
| 82672 | Cover, Junktion Block |
| 82825 | Protector, Wiring Harness |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
