Toyota DYNA100
1985-08 → 1987-08 · chassis YH8#,LH80 · catalogue 691240 · Europe
Discontinued model
Data version 1988-01

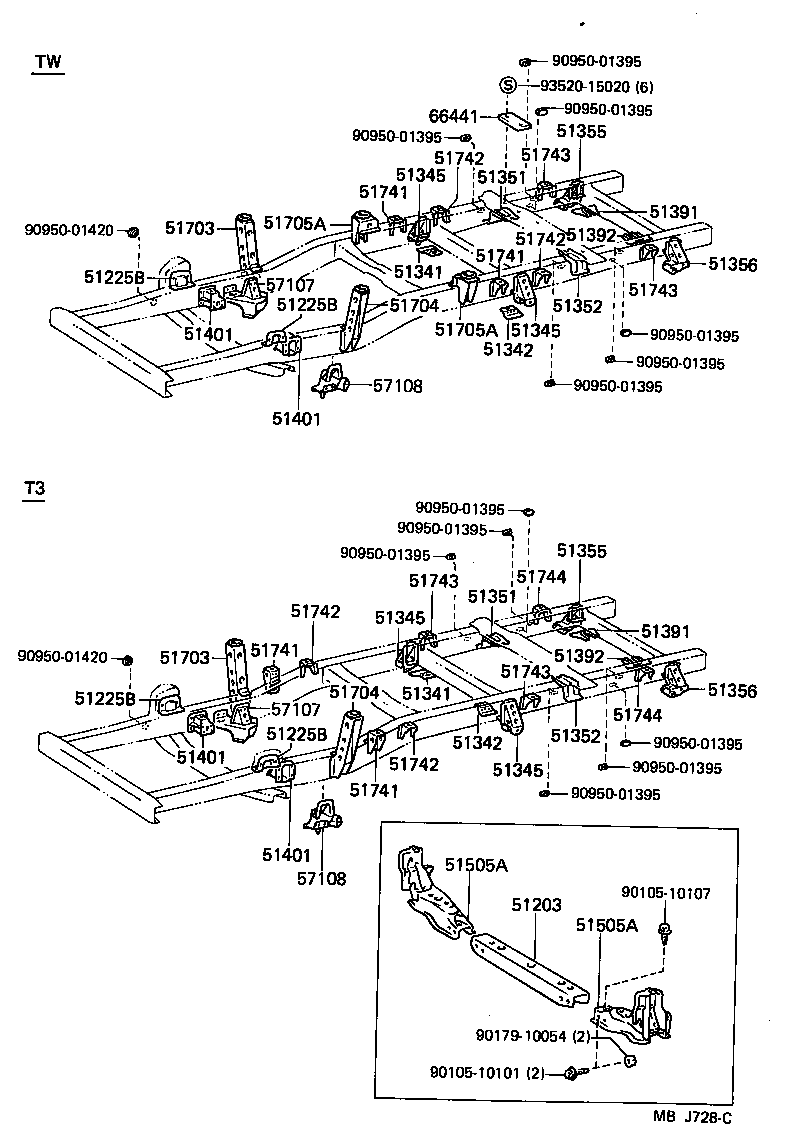

Frame
29 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 51100 | Frame Assy |
| 51202 | Crossmember Sub-assy, Frame, NO.1 |
| 51203 | Crossmember Sub-assy, Frame, NO.2 |
| 51204 | Crossmember Sub-assy, Frame, NO.3 |
| 51205 | Crossmember Sub-assy, Frame, NO.4 |
| 51206 | Crossmember Sub-assy, Frame, NO.5 |
| 51209C | Crossmember Sub-assy, Frame, Rear |
| 51225B | Bracket, Front Suspension Member, RH |
| 51341 | Gusset, Frame NO.4 Crossmember, RH |
| 51342 | Gusset, Frame NO.4 Crossmember, LH |
| 51345 | Bracket, Rear Spring, Front |
| 51351 | Gusset, Crossmember, NO.5 RH |
| 51352 | Gusset, Crossmember, NO.5 LH |
| 51355 | Bracket, Rear Spring, Rear RH |
| 51356 | Bracket, Rear Spring, Rear LH |
| 51391 | Gusset, Frame Rear Crossmember, RH |
| 51392 | Gusset, Frame Rear Crossmember, LH |
| 51401 | Bracket Sub-assy, Engine Front Mounting, RH |
| 51505A | Support Sub-assy, Upper Control Arm |
| 51703 | Bracket Sub-assy, Cab Mounting, NO.2, RH |
| 51704 | Bracket Sub-assy, Cab Mounting, NO.2 LH |
| 51705A | Bracket Sub-assy, Cab Mounting, NO.3 |
| 51741 | Bracket, Rear Body Mounting, NO.1 |
| 51742 | Bracket, Body Mounting, NO.2 |
| 51743 | Bracket, Body Mounting, NO.3 |
| 51744 | Bracket, Body Mounting, NO.4 |
| 57107 | Bracket Sub-assy, Strut Bar, RH |
| 57108 | Bracket Sub-assy, Strut Bar, LH |
| 66441 | Shim, Mounting, NO.1 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
