Toyota Hiace Van,Commuter
1989-08 → 2006-02 · chassis LH1##,RZH10#,11#,125,135,15# · catalogue 711340 · Europe
Discontinued model
Data version 2006-10
Heating & Air Conditioning - Cooler Unit
40 part groups · 18 illustrations
Illustrations
Part groups

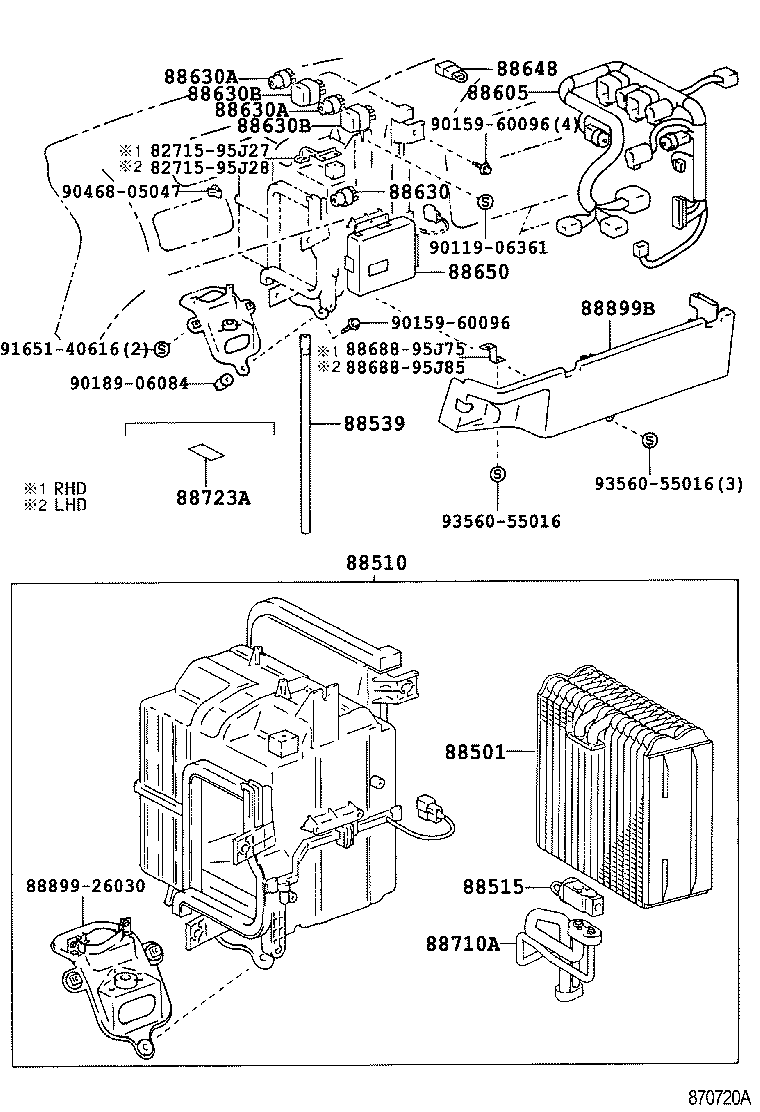

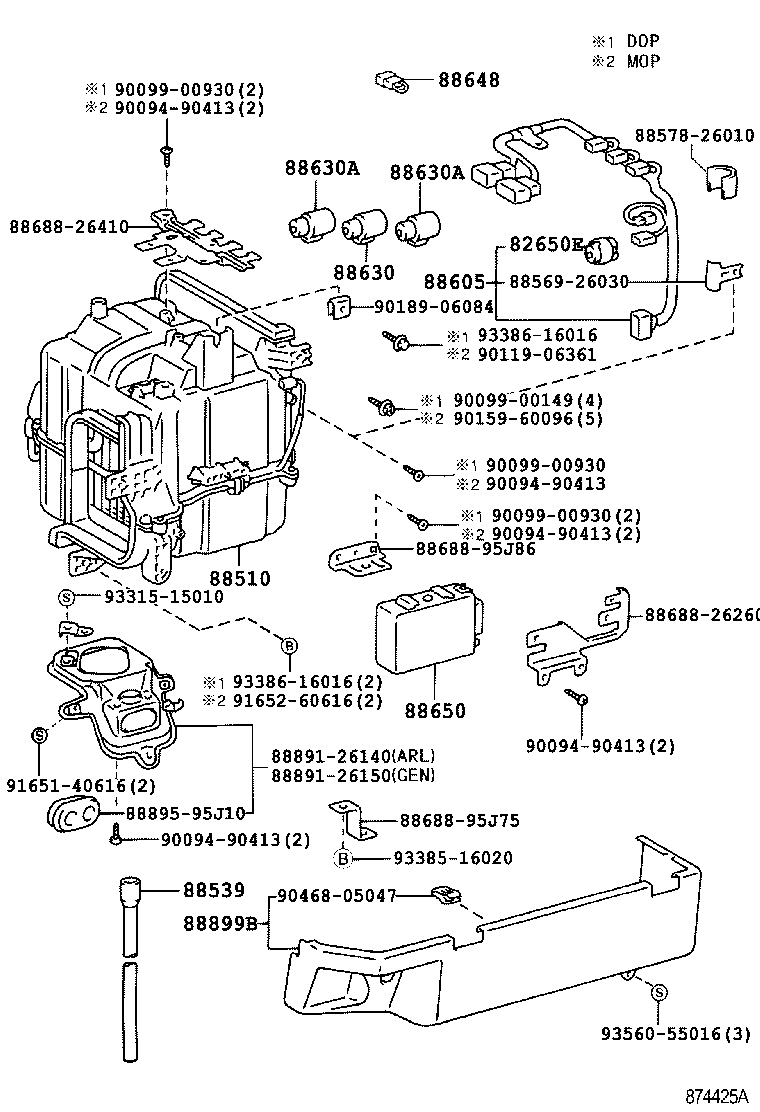

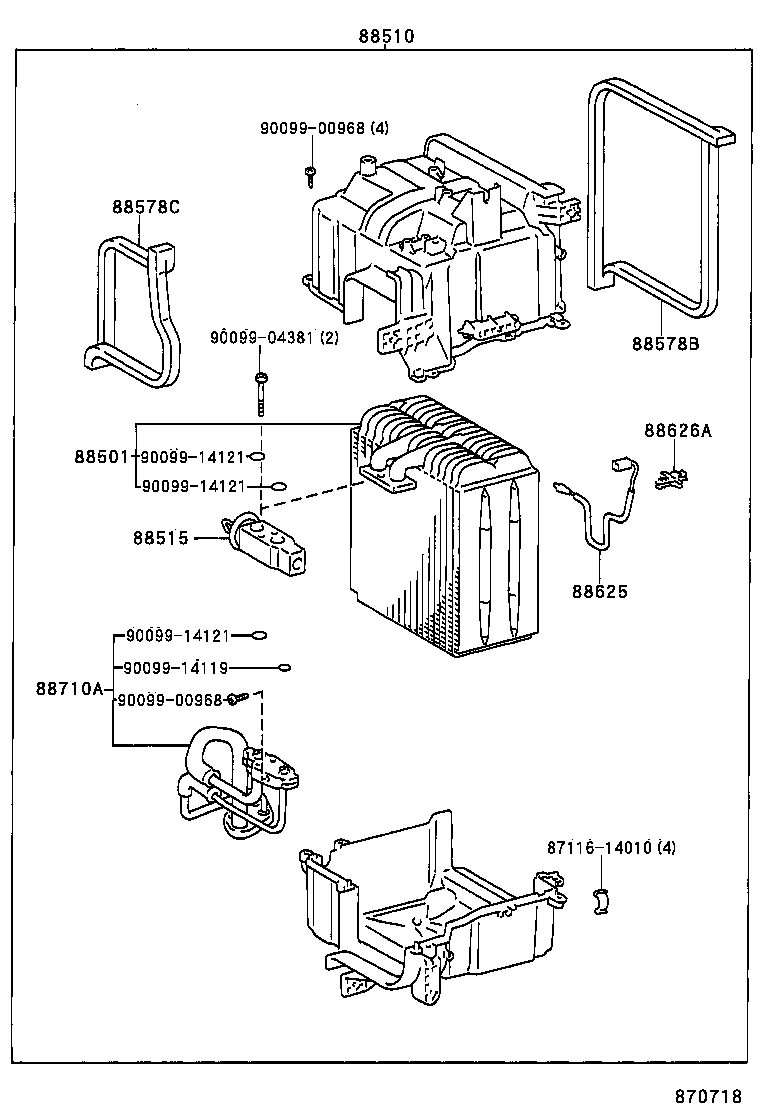

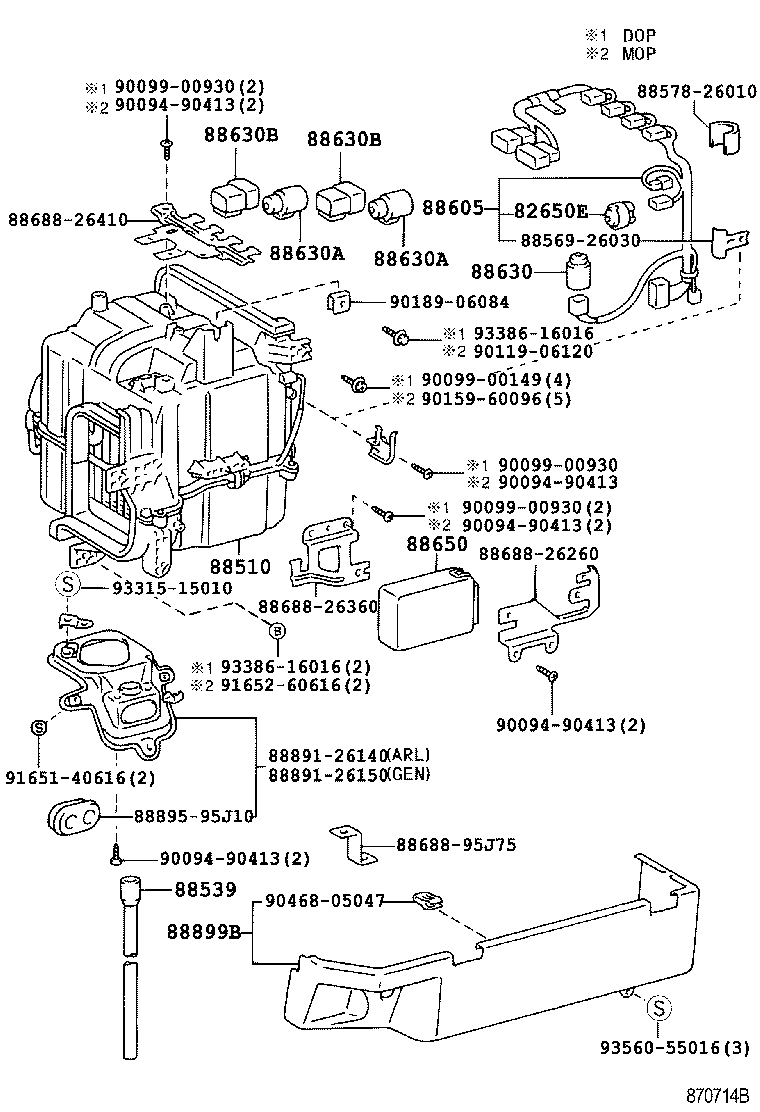

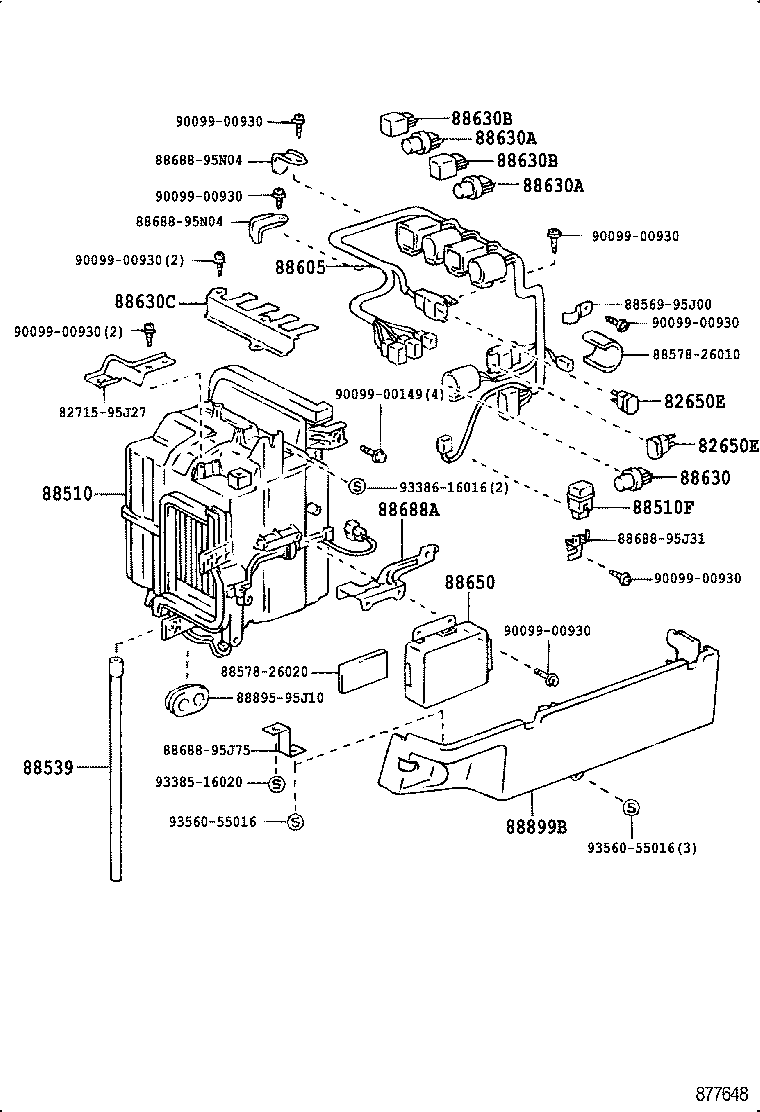

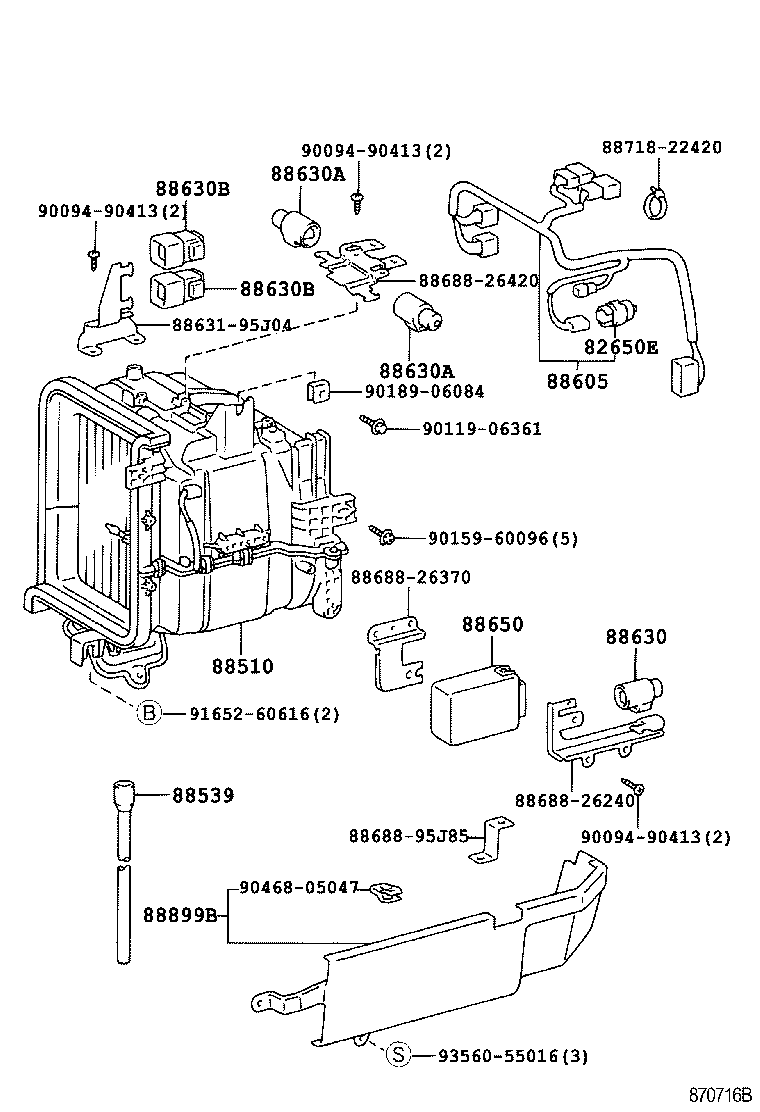

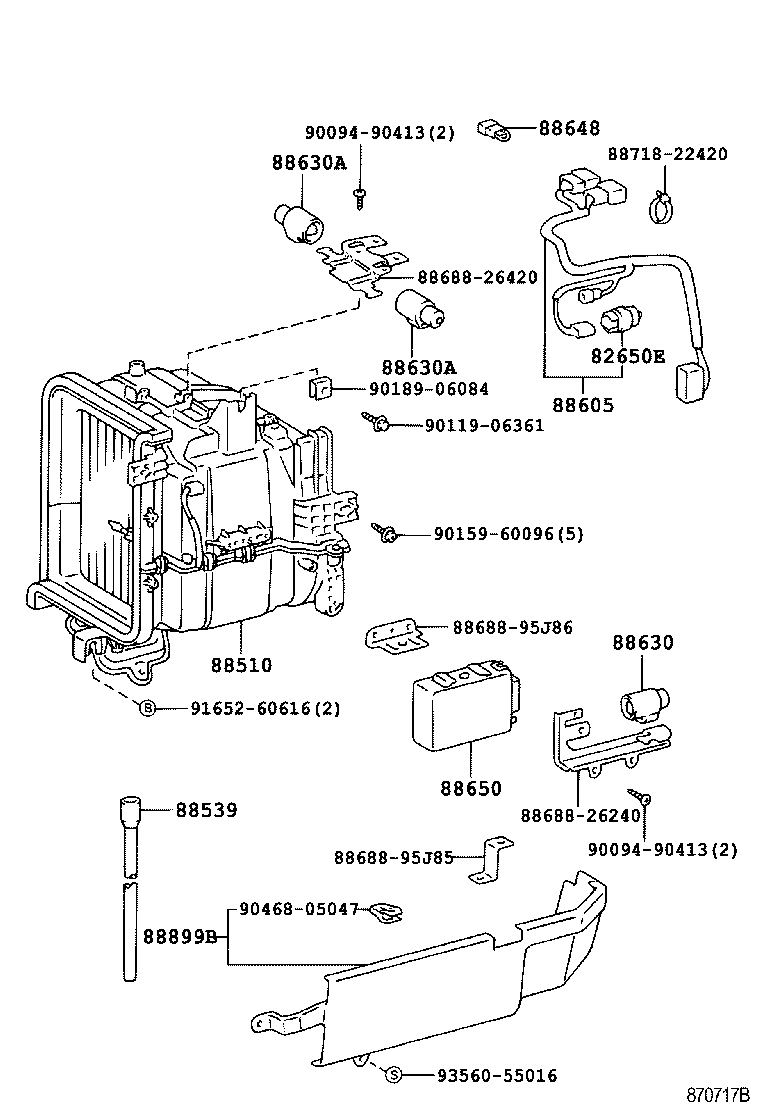

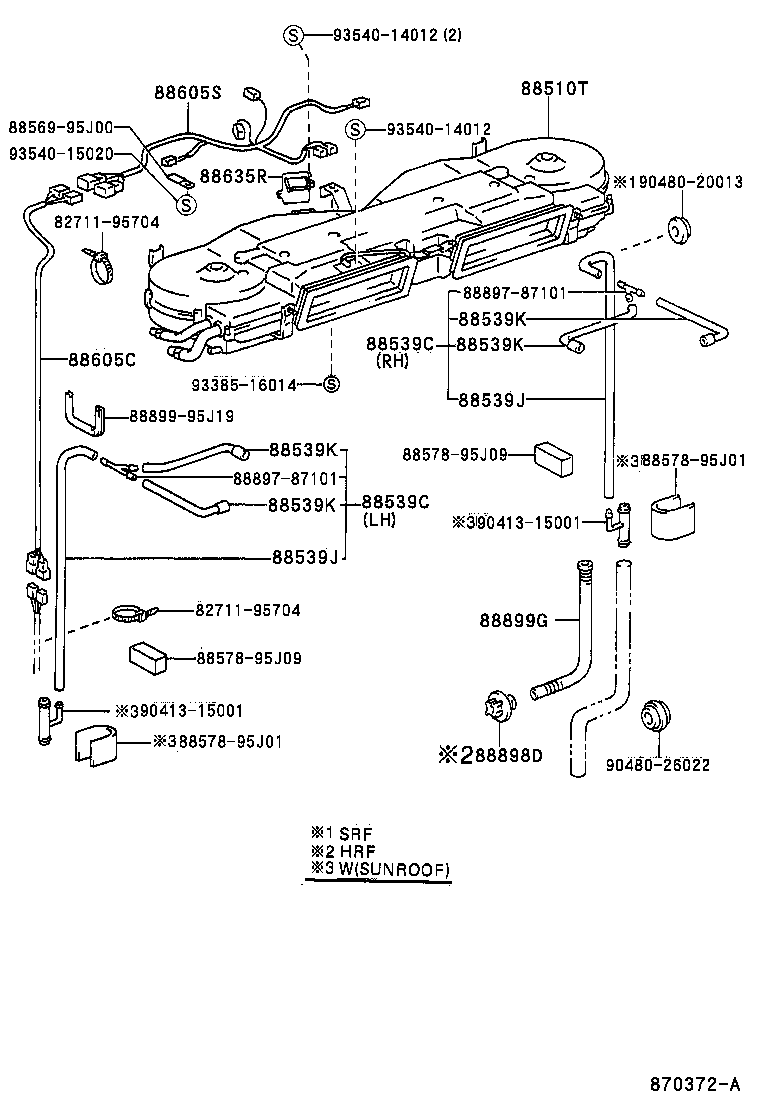

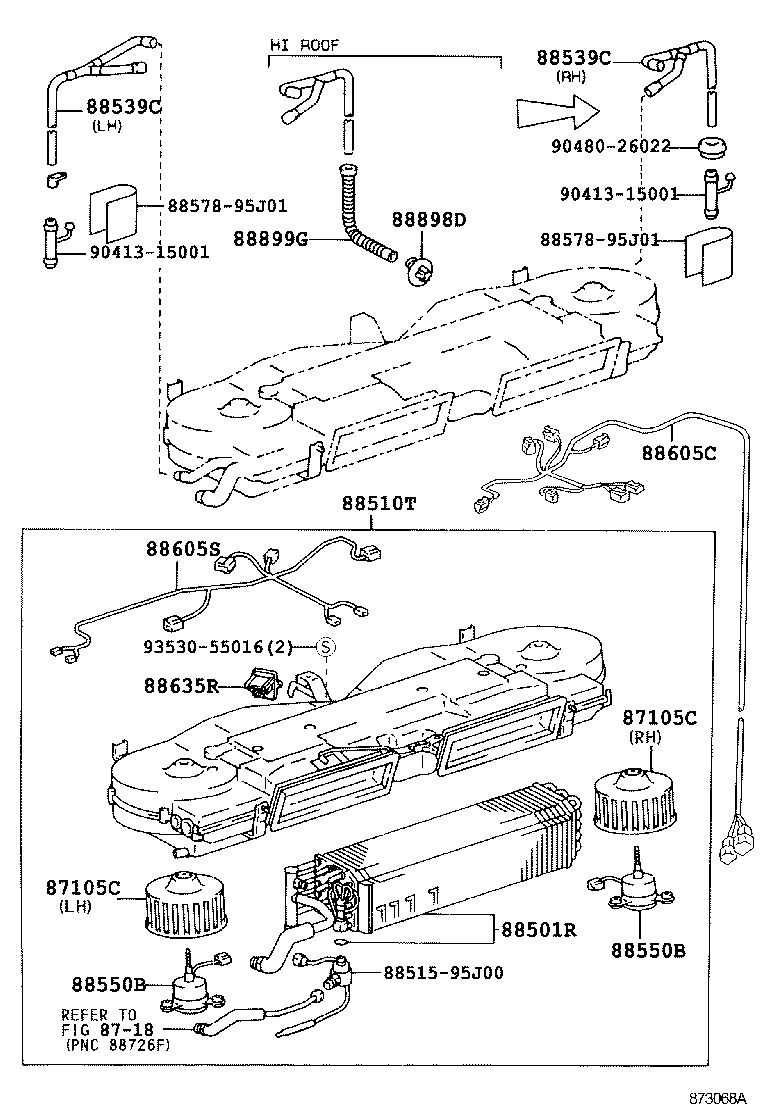

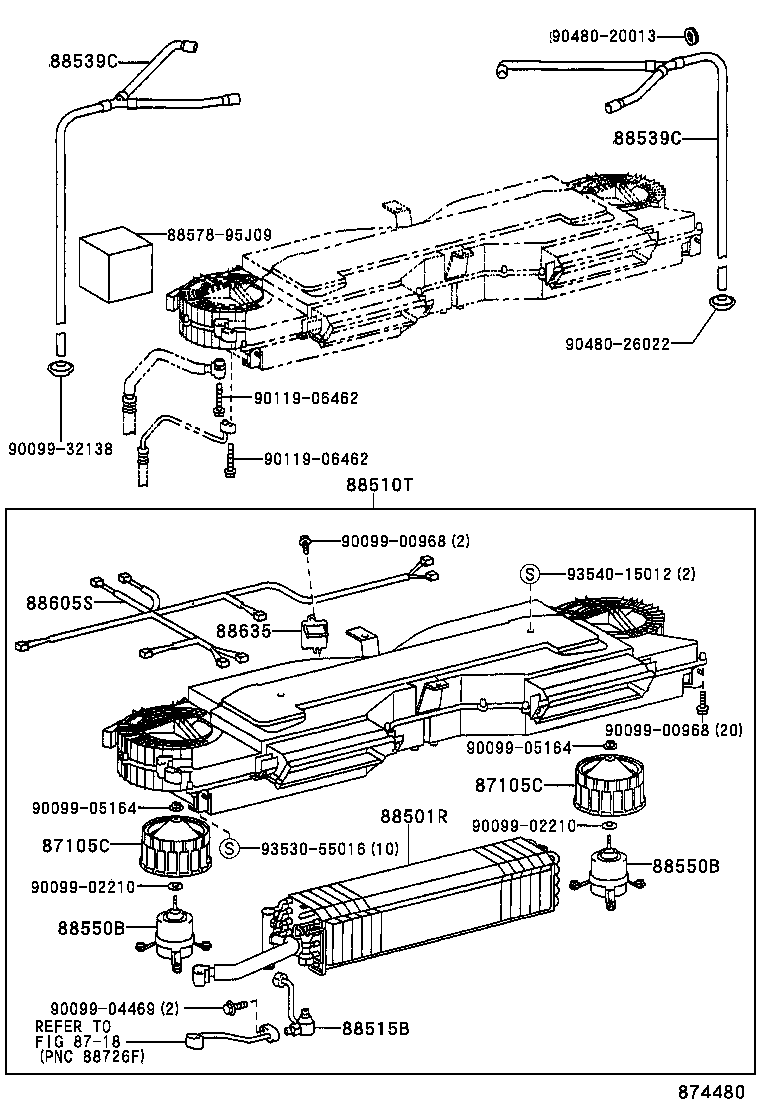

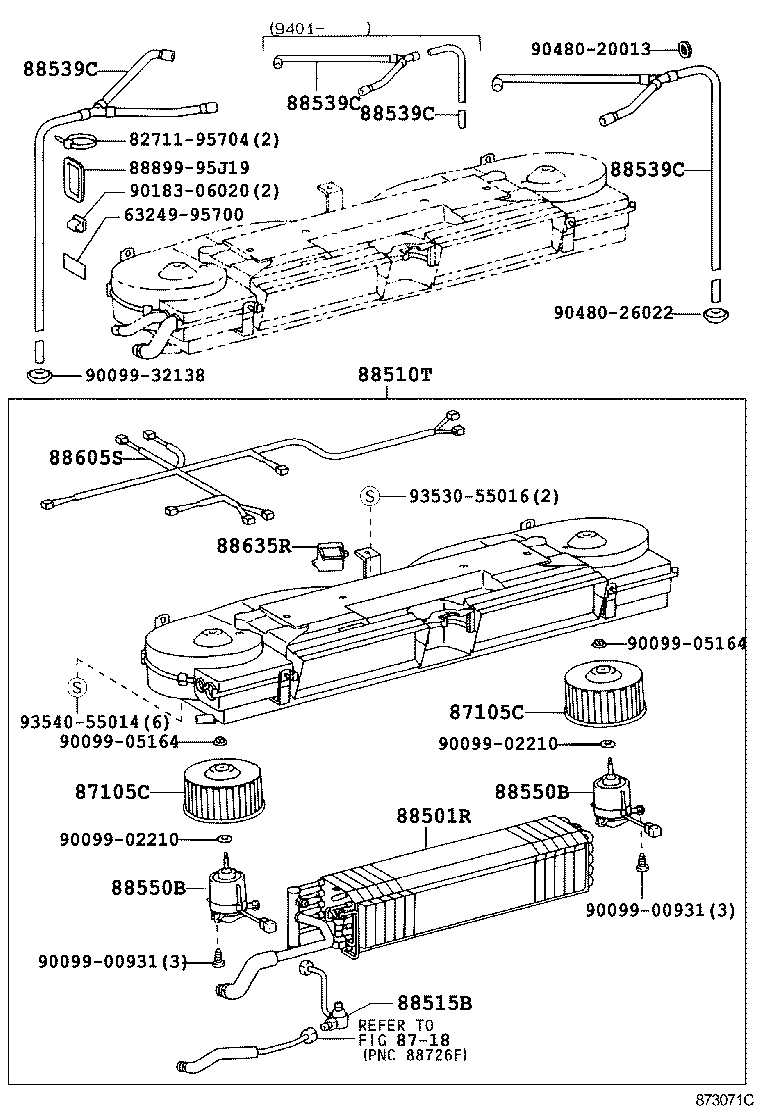

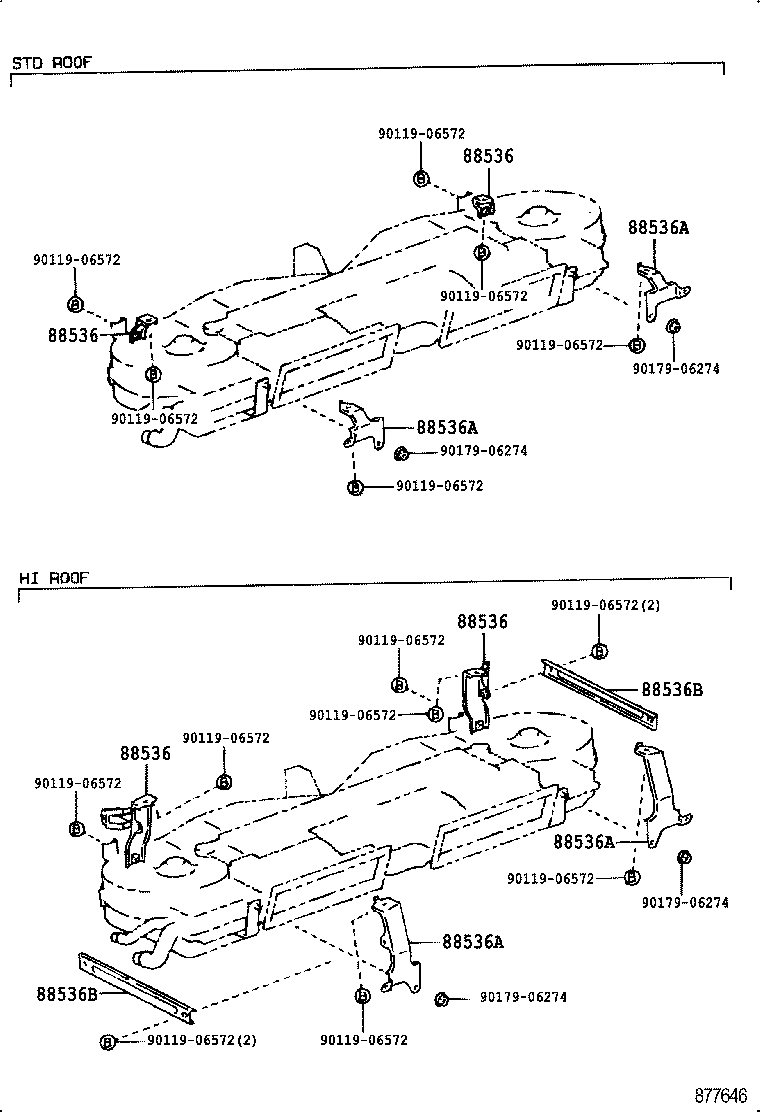

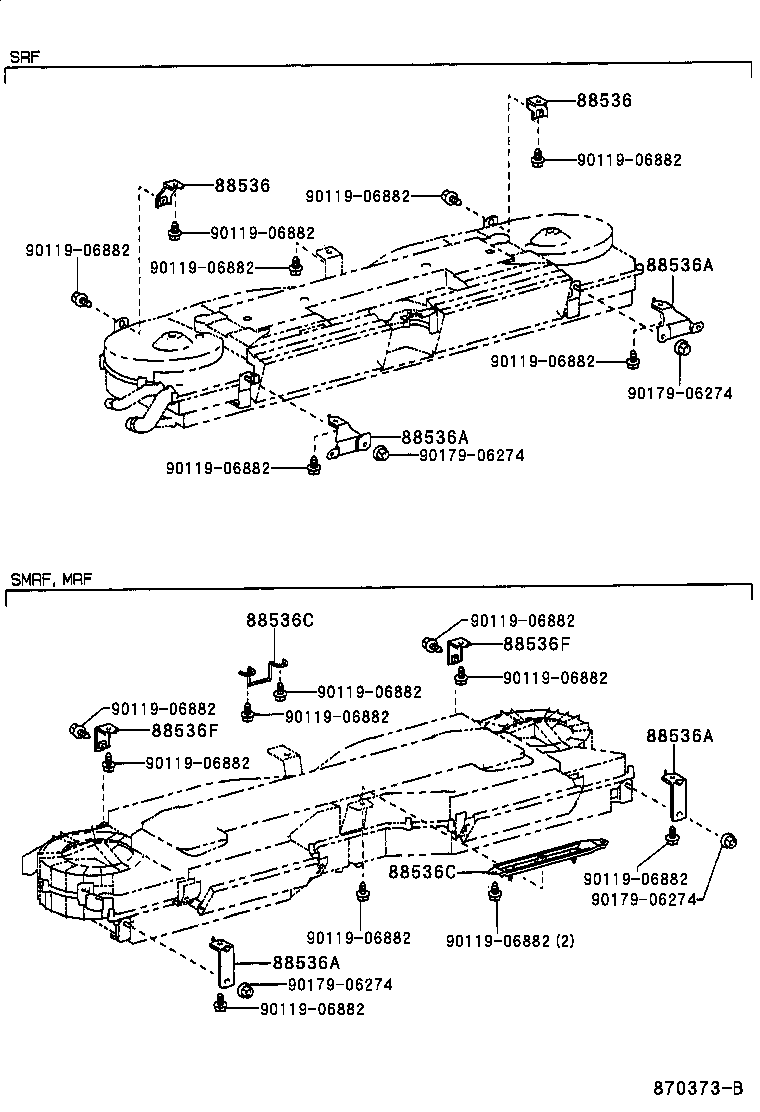

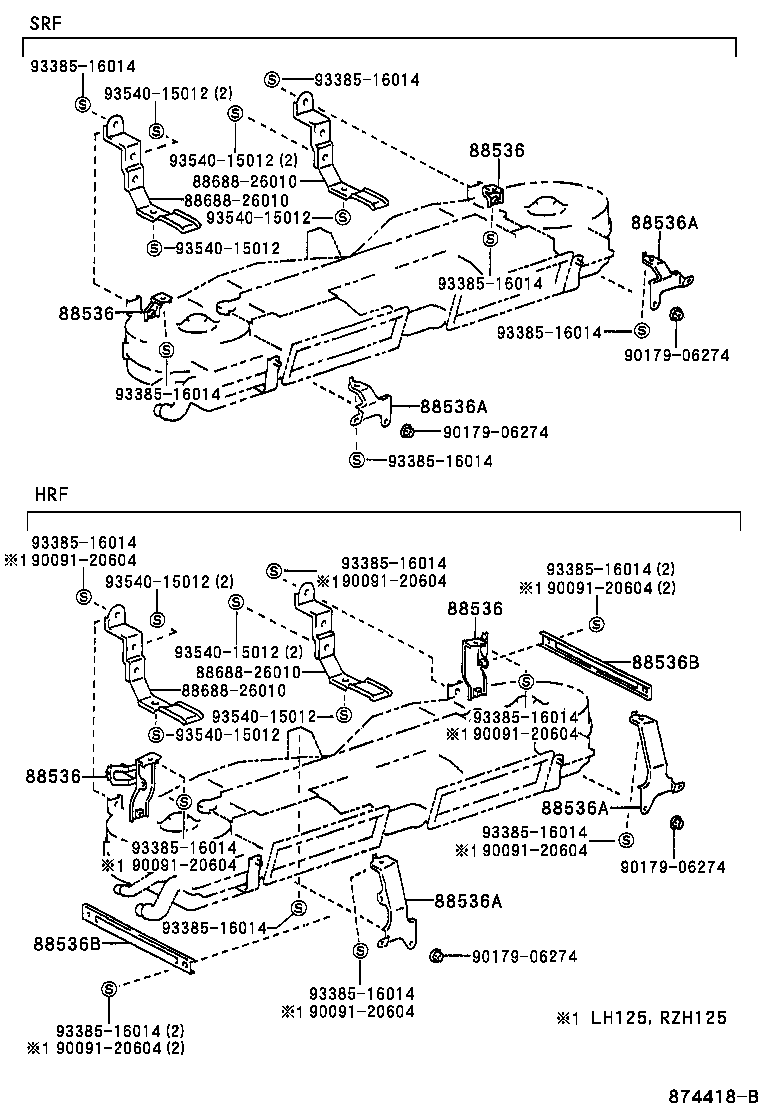

| PNC | Description |
|---|---|
| 82650E | Breaker Assy, Wiring Circuit |
| 87105C | Fan Sub-assy, Blower, Rear |
| 88501 | Evaporator Sub-assy, Cooler, NO.1 |
| 88501R | Evaporator Sub-assy (REAR) |
| 88510 | Unit Assy, Cooler |
| 88510F | Holder, Fuse |
| 88510T | Unit Assy, Cooling (REAR) |
| 88515 | Valve, Cooler Expansion |
| 88515B | Valve, Rear Cooling Unit Expansion |
| 88536 | Bracket, Cooling Unit, NO.1 |
| 88536A | Bracket, Cooling Unit, NO.2 |
| 88536B | Bracket, Cooling Unit, NO.3 |
| 88536C | Bracket, Cooling Unit, NO.4 |
| 88536F | Bracket, Cooling Unit, NO.6 |
| 88539 | Hose, Cooler Unit Drain, NO.1 |
| 88539C | Hose, Cooler Unit Drain, NO.2 |
| 88539J | Hose, Drain Cooler |
| 88539K | Hose, Drain Cooler |
| 88550B | Motor Assy, Blower |
| 88578B | Packing, Cooling Unit, NO.1 |
| 88578C | Packing, Cooling Unit, NO.2 |
| 88605 | Harness Sub-assy, Cooler Wiring, NO.1 |
| 88605C | Harness Sub-assy, Cooler Wiring, NO.2 |
| 88605S | Harness Sub-assy, Wiring Air Conditioner |
| 88625 | Thermistor, Cooler, NO.1 |
| 88626A | Holder, Thermistor |
| 88630 | Relay Assy, Cooler |
| 88630A | Relay Assy, Cooler |
| 88630B | Relay Assy, Cooler |
| 88630C | Bracket, Cooler Relay |
| 88635 | Resistor, Cooler Unit Blower |
| 88635R | Resistor, Blower |
| 88648 | Wiring, Cooler, NO.1 |
| 88650 | Amplifier Assy, Cooler Stabilizer |
| 88688A | Bracket, Cooler Stabilizer Amplifier |
| 88710A | Tube Assy, Air Conditioner |
| 88723A | Label, Cooler Service Caution |
| 88898D | Grommet |
| 88899B | Cover, Cooler Control |
| 88899G | Moulding, Protector |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
